162

Практическая информация

для удобства работы приподнимите крышку
багажника.
F

  вставьте тонкую отвертку в прорезь

рассеивателя.

F

  протолкните его наружу.

F

  снимите рассеиватель.

F

  Замените перегоревшую лампу.

при установке рассеивателя на место,
нажмите на него, чтобы он стал на
фиксаторы.

Замена третьего фонаря стоп-

сигнала (на LED-светодиодах)

для замены светодиодного фонаря
необходимо обратиться в сервисную сеть
CITROËN или в специализированный
техцентр.

Замена фонарей подсветки

номерного знака (W5W)

F

  извлеките фонарь наружу.

F

  поверните на четверть оборота

соответствующий держатель лампы и
извлеките его.

F

  выньте неисправную лампу и замените

ее.

установку на место осуществляйте в
обратной последовательности.

в случае затруднений, обратитесь
в сервисную сеть CITROËN или в
специализированный техцентр.

163

9

Практическая информация

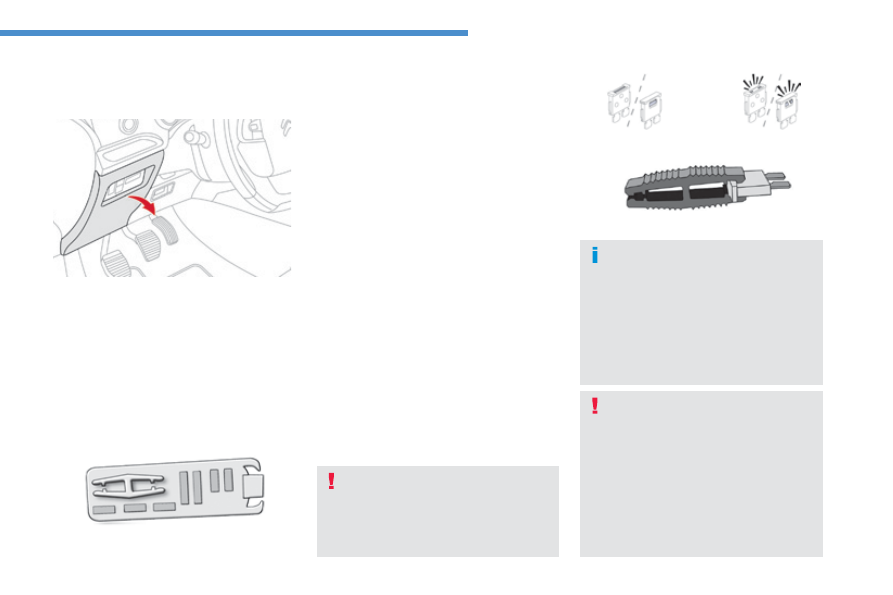

Замена электрического предохранителя

специальный пинцет для демонтажа
расположен на обратной стороне крышки
блока предохранителей в панели приборов.
Чтобы получить доступ к ним:
F

  снимите крышку с фиксаторов, потянув

ее за верхнюю часть справа, затем
слева,

F

  снимите крышку полностью,

F

  достаньте каркас, на обратной стороне

которого расположен пинцет.

Снятие и установка

предохранителя

Исправный предохранитель

Сгоревший предохранитель

для работы с предохранителем нужно:

F

  использовать специальный пинцет, для

извлечения предохранителя из гнезда и

его проверки,

F

  всегда заменять сгоревший

предохранитель новым

предохранителем такого же номинала

(такого же цвета); предохранитель

другого номинала может привести к

неисправности (возгоранию).

Если отказ системы происходит вскоре

после замены предохранителя, проверьте

электрооборудование в сервисной сети

CITROËN или в специализированном

техцентре.

Пинцет

Доступ к инструментам

Замена предохранителя, не

указанного в приведенных здесь

таблицах, может привести к

серьезной неисправности в

автомобиле. обратитесь в

сервисную сеть CITROËN или в

специализированный техцентр.

Монтаж дополнительного

электрооборудования

система электрооборудования автомобиля

рассчитана на работу как со стандартным

электрооборудованием, так и с дополнительными

устройствами.

прежде чем установить на автомобиль

дополнительные электроприборы или электронные

устройства, проконсультируйтесь в сервисной сети

CITROËN или в специализированном техцентре.

компания CITROËN не несет

ответственности за неисправности

автомобиля, вызванные установкой

дополнительного электрооборудования,

не изготовленного или

не рекомендованного к

использованию компанией

CITROËN, либо установленного

с нарушением ее инструкций.

в особенности это относится к

включенному дополнительному

электрооборудованию, потребляющему

ток в сумме более 10 ма.

перед заменой перегоревшего

предохранителя необходимо:

F

  выяснить и устранить причину

неисправности,

F

  выключить все потребители

электроэнергии,

F

  остановить автомобиль и выключить

зажигание,

F

  определить сгоревший предохранитель

по таблицам соответствия и схемам,

представленным ниже.

164

Практическая информация

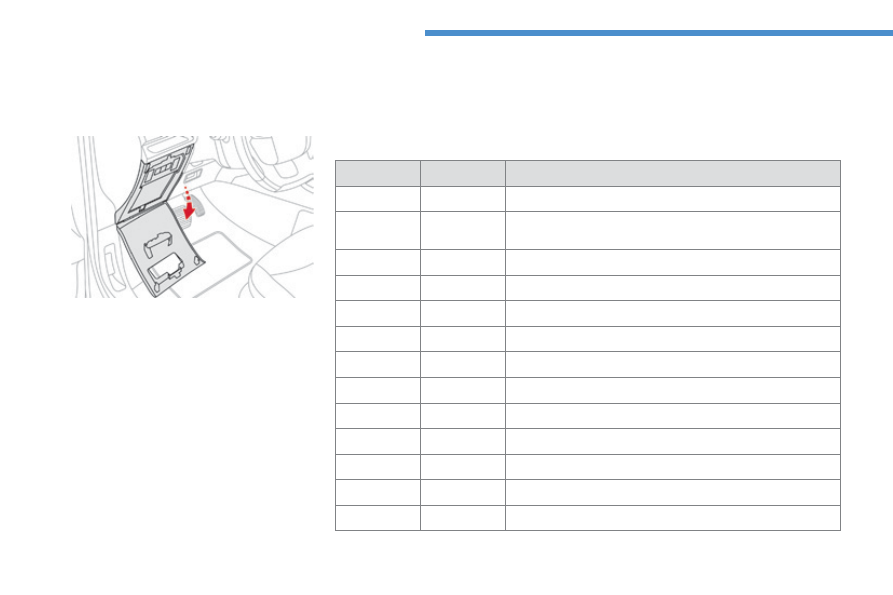

Блок электрических предохранителей

в приборной панели

Доступ к предохранителям

F

  см. раздел "доступ к инструментам".

Перечень предохранителей

Предохранитель

№

Номинальный

ток

Защищаемая цепь

F8

3 A

противоугонное устройство или кнопка системы "START/STOP.

F4

5 A

Ридер дистанционного ключа-пульта.

F5

3 A

дистанционный ключ-пульт.

F8

3 A

сирена охранной сигнализации, процессор охранной

сигнализации.

F9

3 A

Блок переключателей на рулевом колесе.

F13

10 A

прикуриватель.

F16

3 A

Задние индивидуальные светильники, подсветка

перчаточного ящика.

F17

3 A

подсветка противосолнечного козырька, передние

индивидуальные светильники.

F19

5 A

панель приборов.

F21

10 A

управление автомагнитолой и климатической установкой.

F22

5 A

дисплеи, парктроник.

F28

15 A

автомагнитола, авторадио (доп. оборудование).

F31

30 A

центральный замок.

Блоки предохранителей расположены под
панелью приборов (с левой стороны).

165

9

Практическая информация

Предохранитель

№

Номинальный

ток

Защищаемая цепь

F19

30 A

Малая / большая скорость работы очистителя ветрового

стекла.

F20

15 A

Насос омывателя ветрового стекла.

F22

15 A

Звуковой сигнал.

F23

15 A

правая галогенная фара дальнего света.

F24

15 A

левая галогенная фара дальнего света.

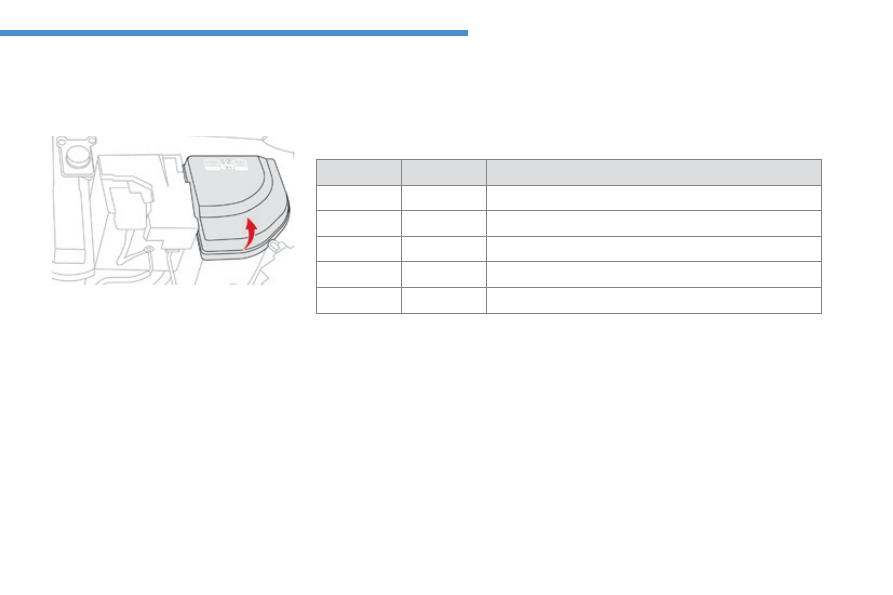

Блок электрических

предохранителей в моторном отсеке

этот блок предохранителей расположен
в моторном отсеке возле аккумуляторной
батареи (с левой стороны).

Доступ к предохранителям

F

  снимите крышку с фиксаторов.

F

  Замените предохранитель

(см. соответствующий раздел).

F

  после завершения работы

тщательно закройте крышку блока
предохранителей.

Перечень предохранителей
