STARTING AND OPERATING

397

PARKVIEW REAR BACK UP CAMERA

Your vehicle may be equipped with the ParkView Rear Back

Up  Camera  that  allows  you  to  see  a  image  of  the  rear

surroundings of your vehicle whenever the gear selector is

put  into REVERSE or  whenever it is  initiated  through  the

"Backup Camera" button in the "Controls" menu. Whenever

the  gear  selector  is  put  into  REVERSE,  the  image  will  be

displayed  in  the  rearview  mirror  display  (if  equipped)  or

Uconnect screen (if equipped). If the image is displayed in

the  Uconnect  screen,  a  caution  note  to  “check  entire

surroundings” will display across the top of the screen. After

five seconds this note will disappear.
Manual Activation Of The Rear View Camera:
1. Press the "Controls" button located on the bottom of the

Uconnect display.

2. Press  the  "Backup  Camera"  button    to  turn  the  Rear

View Camera system on.

When the vehicle is shifted out of REVERSE (with Camera

delay turned off), the rear Camera mode is exited and the

previous screen appears again.

When the vehicle is shifted out of REVERSE (with Camera

delay turned on), the rear Camera image will be displayed

for up to 10 seconds after shifting to another gear, unless the

vehicle speed exceeds 8 mph (13 km/h), the transmission is

shifted into PARK, the ignition is switched to the OFF posi-

tion, or the touchscreen button “X” to disable display of the

Rear View Camera image is pressed.
Whenever the Rear View Camera image is activated through

the "Backup Camera" button in the "Controls" menu, and the

vehicle speed is greater than, or equal to, 8 mph (13 km/h), a

display  timer  for  the  image  is  initiated.  The  image  will

continue to be displayed until the display timer exceeds 10

seconds.
NOTE:
• If the vehicle speed remains below 8 mph (13 km/h), the

Rear View Camera image will be displayed continuously

until deactivated via the touchscreen button "X", the trans-

mission is shifted into PARK, or the ignition is cycled to

the OFF position.

• The  touchscreen  button  "X"  to  disable  display  of  the

camera image is made available ONLY when the vehicle is

not in REVERSE.

5

398 STARTING AND OPERATING

If Equipped — Cargo Camera Icons:
• — Backup Camera Touchscreen Button
• — Cargo Camera Touchscreen Button
• — AUX Camera Touchscreen Button
If equipped with a Cargo Camera, a touchscreen button   to

indicate the current active Camera image being displayed is

made  available whenever the Rear View Camera image  is

displayed.
If equipped with a Cargo Camera, a touchscreen button   to

switch the display to Cargo Camera image is made available

whenever the Rear View Camera image is displayed.
A touchscreen button "X" to disable display of the camera

image is made available when the vehicle is not in REVERSE

gear.
When enabled, active guide lines are overlaid on the backup

camera image to illustrate the width of the vehicle and its

projected backup path based on the steering wheel position.

The active guide lines will show separate zones that will help

indicate the distance to the rear of the vehicle.

NOTE:

For further information about how to access and change the

programmable  features  of  the  ParkView  Rear  Backup

Camera, refer to “Uconnect Settings” in “Multimedia.”
A  dashed  center  line  overlay  indicates  the  center  of  the

vehicle to assist with parking or aligning to a hitch/receiver.

The  following  table  shows  the  approximate  distances  for

each zone:

Zones

Distance To The Rear Of The

Vehicle

Red

0 - 1 ft (0 - 30 cm)

Yellow

1 ft - 6.5 ft (30 cm - 2m)

Green

6.5 ft or greater (2 m or greater)

WARNING!

Drivers  must  be  careful  when  backing  up  even  when

using the ParkView Rear Back Up Camera. Always check

carefully behind your vehicle, and be sure to check for

pedestrians,  animals,  other  vehicles,  obstructions,  or

blind spots before backing  up. You  are  responsible  for

the  safety  of  your  surroundings  and  must  continue  to

pay  attention  while  backing  up.  Failure  to  do  so  can

result in serious injury or death.

STARTING AND OPERATING

399

The ParkView Camera is located in the center of the tailgate

handle.
NOTE:

If snow, ice, mud, or any foreign substance builds up on the

camera lens, clean the lens, rinse with water, and dry with a

soft cloth. Do not cover the lens.
Zoom View
When the Rear View Camera image is being displayed, and

the  vehicle  speed  is  below  8 mph  (13 km/h)  while  in  any

gear selector position, Zoom View is available. By pressing

the “magnifying glass” icon in the upper left of the display

screen,  the image will zoom in to  four times  the  standard

view. Pressing the icon a second time will return the view to

the standard Backup Camera display.
When  Zoom  View  is  selected  while  the  vehicle  is  in

REVERSE, then shifted to DRIVE, the camera delay view will

display the standard Backup Camera view. If the vehicle is

then  returned  to  REVERSE  gear  from  DRIVE,  the  Zoom

View selection will automatically resume.
Shifting  to  NEUTRAL  from  any  gear  will  maintain  the

selected view (Zoom or Standard) as long as the vehicle is

below 8 mph (13 km/h).
If the vehicle is in PARK, Zoom View is available until the

gear selector is placed in DRIVE or REVERSE and speeds are

at or above 8 mph (13 km/h).
NOTE:
• If the vehicle in is DRIVE, NEUTRAL, or REVERSE, and

speed is greater than or equal to 8 mph (13 km/h), Zoom

View is unavailable and the icon will appear grey.

• While in Zoom View, the guidelines will not be visible.

CAUTION!

• To  avoid  vehicle  damage,  ParkView  should  only  be

used as a parking aid. The ParkView camera is unable

to view every obstacle or object in your drive path.

• To avoid vehicle damage, the vehicle must be driven

slowly when using ParkView to be able to stop in time

when an obstacle is seen. It is recommended that the

driver  look  frequently  over  his/her  shoulder  when

using ParkView.

5

400 STARTING AND OPERATING

AUX Camera — If Equipped
Your  vehicle  may  be  equipped  with  one  or  two  AUX

Cameras, which display rearview and side view images from

the trailer on the touchscreen.
Activating AUX Camera
Backup Camera Only: The AUX Camera is activated by first

pressing  the  Backup  Camera  button  on  the  touchscreen,

followed by the AUX button located in the upper left corner

of the rearview display. The AUX camera can also be acti-

vated when the vehicle is in REVERSE by pressing the AUX

button.
If equipped with two AUX Cameras, you can switch between

each camera by then pressing the AUX 1 or AUX 2 buttons

on the Trailer Camera display.
Backup And Cargo Camera:The AUX Camera is activated

by first pressing either the Backup Camera or Cargo Camera

button  on  the  touchscreen,  followed  by  the  AUX  button

located in the upper left corner of the rearview display.
If equipped with two AUX Cameras, you can switch between

each camera by pressing the AUX 1 or AUX 2 buttons on the

Trailer Camera display.

Surround View Camera: The AUX Camera is activated by

first pressing the Cargo Camera button on the touchscreen,

followed by the AUX button located in the upper left corner

of the rearview display. The AUX Camera can also be acti-

vated by pressing the Backup Camera button or Surround

View  Camera  button  on  the  touchscreen,  followed  by  the

AUX button.
If equipped with two AUX Cameras, you can switch between

each camera by pressing the AUX 1 or AUX 2 buttons on the

Trailer Camera display.
Deactivation
The AUX Camera is deactivated by pressing the “X” in the

upper right corner of the touchscreen. This will return the

display back to the previously displayed screen.
NOTE:
• If  the  AUX  button  is  pressed  and  no  AUX  Camera  is

connected, the touchscreen will display a blue screen along

with  the  message  “Camera  System  Unavailable.”  The

screen can be exited out by pressing the “X” in the upper

right hand corner. This will return the display back to the

previously displayed screen.

• Zoom View is not available with the AUX Camera feature.

STARTING AND OPERATING

401

• The  display  will  always  default  to  the  Trailer  Camera

display (AUX 1).

• The  “X”  button  is  not  available  when  the  vehicle  is  in

REVERSE  unless  it  is  acting  as  a  back  button  within

camera  views.  The  camera  image  must  always  be

displayed when the vehicle is in REVERSE.

SURROUND VIEW CAMERA SYSTEM — IF EQUIPPED

Your vehicle may be equipped with the Surround View Camera

System that allows you to see an on-screen image of the surround-

ings and top view of your vehicle whenever the gear selector is put

into REVERSE or a different view is selected through the "on screen

soft buttons". The top view of the vehicle will show which doors are

open. The image will be displayed on the touchscreen display along

with a caution note “Check Entire Surroundings” across the top of

the  screen.  After  five  seconds,  this  note  will  disappear.  The

Surround  View  Camera  System  is  comprised  of  four  sequential

cameras located in the front grille, rear tailgate and side mirrors.
NOTE:
• The  Surround  View  Camera  System  has  programmable

settings  that  may  be  selected  through  the  Uconnect

System. Refer to “Uconnect Settings” in “Multimedia” for

further information.

When the vehicle is shifted into REVERSE, the rear camera

view and top view is the default view of the system (Auto-

matic Activation).
When the vehicle is shifted out of REVERSE (with camera

delay  turned  on),  the  camera  image  will  continue  to  be

displayed for up to 10 seconds after shifting out of REVERSE

unless  the  vehicle  speed  exceeds  8 mph  (13 km/h),  the

vehicle is shifted into PARK or the ignition is switched to the

OFF position. There is a touch screen button (X) to disable the

display of the camera image.
When the vehicle is shifted out of REVERSE (with camera

delay turned off), the surround view camera mode is exited

and the last known screen appears again.
While  the  “rear  view”  is  displayed,  and  if  enabled,  active

guide lines are overlaid on the image to illustrate the width

of  the  vehicle,  including  the  side  view  mirrors  and  its

projected backup path based on the steering wheel position.
Different colored zones indicate the distance to the rear of

the vehicle.

5

402 STARTING AND OPERATING

The following table shows the approximate distances for each zone:

Modes Of Operation
Standard Backup Camera view can be manually activated by

selecting  “Backup  Camera”  through  the  Controls  menu

within the Uconnect screen.
Refer to “Parkview Rear Back Up Camera” in this section for

more information on activation conditions.

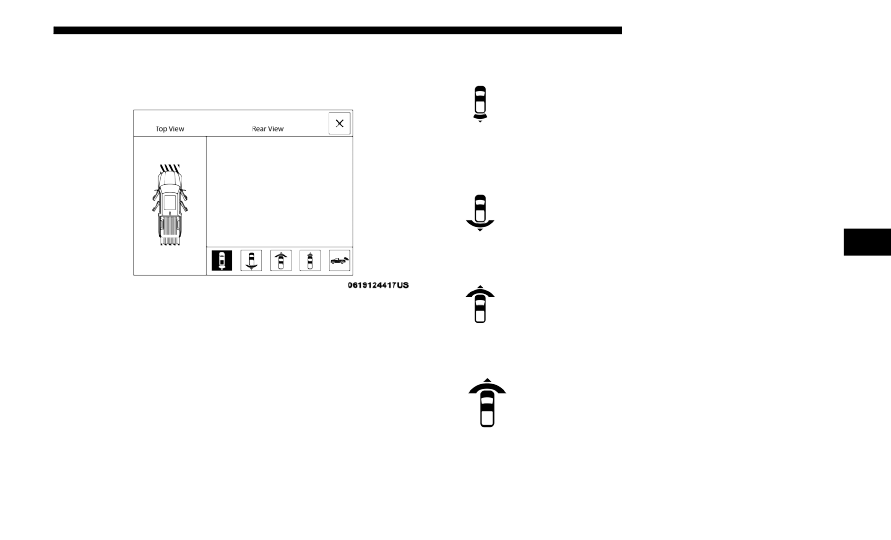

Top View
The Top view will show in the Uconnect System with Rear

View and Front View in a split view display. There are inte-

grated ParkSense arcs in the image at the front and rear of the

vehicle. The arcs will change color from yellow to red corre-

sponding the distance zones to the oncoming object.

The fifth button of the ParkSense Camera View screen will be

changed based on the cameras present in the vehicle. If not

equipped with a Cargo Camera or Trailer Reverse Guidance,

the  Backup  Camera  soft  button  will  be  displayed.  If

equipped with a Cargo Camera but no Trailer Reverse Guid-

ance, the Cargo Camera soft button will be displayed, and if

equipped  with  both  a  Cargo  Camera  and  Trailer  Reverse

Zone

Distance To The Rear Of The Vehicle

Red

0 - 1 ft (0 - 30 cm)

Yellow

1 ft - 6.5 ft (30 cm - 2 m)

Green

6.5 ft or greater (2 m or greater)

STARTING AND OPERATING

403

Guidance, the Trailer Reverse Guidance soft button will be

displayed.

ParkSense Camera View

NOTE:
• Front tires will be in image when the tires are turned.
• Due  to  wide  angle  cameras  in  mirror,  the  image  will

appear distorted.

• Top view will show which doors are open.
• Open front doors will remove outside image.

Rear View

This is the Default view of the system in REVERSE

and  is  always  paired  with  the  Top  view  of  the

vehicle  with  optional  active  guide  lines  for  the

projected path when enabled.
Rear Cross Path View

Pressing the Rear Cross Path soft key will give the

driver a wider angle view of the rear camera system.

The Top view will be disabled when this is selected.

Front View

The Front view will show you what is immediately

in front of the vehicle and is always paired with the

Top view of the vehicle.

Front Cross Path View

Pressing the Front Cross Path soft key will give the

driver  a  wider  angle  view  of  the  front  camera

system. The Top view will be disabled when this

is selected.

5

404 STARTING AND OPERATING

Rear View Camera

Pressing the Backup Camera soft key will provide

a full screen rear view with Zoom View.
NOTE:

If the Backup Camera view was selected through

the  Surround  View  Screen,  exiting  out  of  the  Rear  View

Camera screen will return to the Surround View Screen. If

the  Backup  Camera  was  manually  activated  through  the

Controls menu  of the Uconnect display, exiting out of the

display screen will return to the Controls menu.
Cargo Camera

Pressing the Cargo Camera soft key will provide a

full screen view of the cargo area.

NOTE:

If  the  Cargo  Camera  view  was  selected  through  the  Rear

View Camera screen, exiting out of the Cargo Camera screen

will  return  to  the  Rear  View  Camera  screen.  If  the  Cargo

Camera was manually activated through the Controls menu

of the Uconnect display, exiting out of the display screen will

return to the Controls menu.

Trailer Reverse Guidance

Pressing  the  Trailer  Reverse  Guidance  soft  key

will provide a full screen view of the cargo area

and trailer.

NOTE:

If  the  Trailer  Reverse  Guidance  was  selected  through  the

Rear View Camera screen, exiting out of the Trailer Reverse

Guidance screen will return to the Rear View Camera screen.

If  the  Trailer  Reverse  Guidance  was  manually  activated

through the Controls menu of the Uconnect display, exiting

out of the display screen will return to the Controls menu.
Zoom View
When the Rear View Camera image is being displayed, and

the  vehicle  speed  is  below  8 mph  (13 km/h)  while  in  any

gear selector position, Zoom View is available. By pressing

the “magnifying glass” icon in the upper left of the display

screen,  the image will zoom in to  four times  the  standard

view. Pressing the icon a second time will return the view to

the standard Backup Camera display.

STARTING AND OPERATING

405

When  Zoom  View  is  selected  while  the  vehicle  is  in

REVERSE, then shifted to DRIVE, the camera delay view will

display the standard Backup Camera view. If the vehicle is

then  returned  to  REVERSE  gear  from  DRIVE,  the  Zoom

View selection will automatically resume.
Shifting  to  NEUTRAL  from  any  gear  will  maintain  the

selected view (Zoom or Standard) as long as the vehicle is

below 8 mph (13 km/h).
If the vehicle is in PARK, Zoom View is available until the

gear selector is placed in DRIVE or REVERSE and speeds are

at or above 8 mph (13 km/h).
NOTE:
• If the vehicle in is DRIVE, NEUTRAL, or REVERSE, and

speed is greater than or equal to 8 mph (13 km/h), Zoom

View is unavailable and the icon will appear grey.

• While in Zoom View, the guidelines will not be visible.

Deactivation
The  system is deactivated  in  the  following conditions if it

was activated automatically:
• When the vehicle is shifted out of REVERSE (with camera

delay  turned  on),  the  camera  image  will  continue  to  be

displayed  for  up  to  10  seconds  after  shifting  out  of

REVERSE unless the vehicle speed exceeds 8 mph (13 km/

h),  the  vehicle  is  shifted  into  PARK  or  the  ignition  is

switched  to  the  OFF  position.  There  is  a  touch  screen

button (X) to disable the display of the camera image.

• When the vehicle is shifted out of REVERSE (with camera

delay  turned  off),  the  surround  view  camera  mode  is

exited and the last known screen appears again.

The  system is deactivated  in  the  following conditions if it

was activated manually from the Uconnect controls menu

via Surround View button or Backup Camera button:
• The "X" button on the display is pressed
• Vehicle is shifted into PARK
• Ignition is cycled to OFF
• Vehicle speed is over 8 mph (13 km/h) for 10 seconds

5

406 STARTING AND OPERATING

NOTE:

If the Surround View Camera is activated manually, and the

vehicle  is shifted  into REVERSE, deactivation methods for

automatic activation are assumed.
The camera delay system is turned off manually through the

Uconnect  settings  menu.  Refer  to  “Uconnect  Settings”  in

“Multimedia” for further information.
NOTE:
• If snow, ice, mud, or any foreign substance builds up on

the camera lenses, clean the lenses, rinse with water, and

dry with a soft cloth. Do not cover the lenses.

• If a malfunction with the system has occurred, see your

nearest authorized dealer.

Cargo Camera With Dynamic Centerline — If Equipped
The Dynamic Centerline feature provides an overlay on the

Cargo Camera display screen that aligns to the center of the

pickup  box  to  aid  in  hooking  up  a  fifth  wheel  camper  or

gooseneck trailer. The centerline auto aligns to the center of

the  pickup  box,  and  can  also  be  manually  adjusted.  The

centerline will  adjust in  response  to  steering  angle inputs,

and  will  not  obstruct  the  gooseneck  receiver  or  an

approaching trailer gooseneck in the camera feed.

Activation
The Dynamic Centerline feature can be activated through the

Uconnect settings by pressing the Cargo Camera soft button,

followed  by  the  “Dynamic  Centerline”  soft  button  on  the

touchscreen.
If the Dynamic Centerline feature is turned on, the overlay

will display anytime the Cargo Camera image is displayed.
Adjusting Centerline
Follow the steps below to manually adjust the centerline:
1. Press the “Adjust Centerline” soft button located in the

bottom right corner of the Cargo Camera display.

2. Use  the  arrows  on  the  bottom  left  corner  of  the  Cargo

Camera display  to  adjust  the centerline horizontally  or

vertically.

3. Once the desired position is achieved, press the “Accept”

button to set the centerline to the newly specified position.

Deactivation
The Dynamic Centerline feature will automatically be deacti-

vated whenever the Cargo Camera display is deactivated. It can

also be manually deactivated through the Uconnect settings.

STARTING AND OPERATING

407

Forward Facing Camera With Tire Lines — If Equipped
The Forward Facing Camera displays a front view image of

the road ahead, along with tire lines to guide the driver when

driving on narrow roads.
Activation
The Forward Facing Camera can be activated by pressing the

Forward Camera soft button on the touchscreen.
Once activated, the camera image will remain on as long as

the vehicle speed is below 8 mph (13 km/h).
Deactivation
The Forward Facing Camera is deactivated in the following

conditions:
• The  vehicle  speed  exceeds  8 mph  (13 km/h)  for  10

seconds.

• The “X” button on the display is pressed.
• Vehicle is shifted into PARK.
• Ignition is cycled to OFF.
NOTE:

The Forward Facing Camera cannot be deactivated when the

vehicle is in 4LO.

Trailer Reverse Guidance — If Equipped
The  Trailer  Reverse  Guidance  feature  assists  the  driver  in

backing up a trailer by providing adjustable camera views of

the trailer and surrounding area. The cameras are mounted

on  the  side  mirrors  and  the  images  will  be  displayed

side-by-side  on  the  touchscreen.  Left  and  right  camera

images  are  swapped  and  mirrored  on  the  touchscreen  to

show the equivalent area behind the vehicle as though the

driver is using the side mirrors.
Activation
The  Trailer  Reverse  Guidance  feature  can  be  activated  by

pressing the Trailer Reverse Guidance button on the touch-

screen.
Deactivation
Once activated, the image will continue to be displayed in

any gear until the vehicle speed exceeds 8 mph (13 km/h).

5

408 STARTING AND OPERATING

REFUELING THE VEHICLE — GAS ENGINE

The fuel filler cap (gas cap) is located behind the fuel filler

door, on the left side of the vehicle. Open the fuel door and

remove the fuel cap by turning it counter-clockwise.

Fuel Filler Cap

NOTE:

When removing the fuel filler cap, lay the cap tether in the

hook, located on the fuel filler door.

WARNING!

Drivers  must  be  careful  when  backing  up  even  when

using  the  Surround  View  Camera.  Always  check

carefully behind your vehicle, and be sure to check for

pedestrians,  animals,  other  vehicles,  obstructions,  or

blind spots before backing up. You are  responsible  for

the  safety  of  your  surroundings  and  must  continue  to

pay  attention  while  backing  up.  Failure  to  do  so  can

result in serious injury or death.

CAUTION!

• To avoid vehicle damage, Surround View should only

be used as a parking aid. The Surround View camera is

unable to view every obstacle or object in your drive

path.

• To avoid vehicle damage, the vehicle must be driven

slowly when using Surround View to be able to stop in

time when an obstacle is seen. It is recommended that

the driver look frequently over his/her shoulder when

using Surround View.

STARTING AND OPERATING

409

NOTE:
• When the fuel nozzle “clicks” or shuts off, the fuel tank is

full.

• Tighten the gas cap until you hear a “clicking” sound. This

is an indication that the gas cap is tightened properly. The

MIL in the instrument cluster may turn on if the gas cap is

not secured properly. Make sure that the gas cap is tight-

ened each time the vehicle is refueled.

WARNING!

• Never  have  any  smoking  materials  lit  in  or  near  the

vehicle  when  the  gas  cap  is  removed  or  the  tank  is

being filled.

• Never  add  fuel  to  the  vehicle  when  the  engine  is

running.

• A fire may result if gasoline is pumped into a portable

container  that  is  inside  of  a  vehicle.  You  could  be

burned.  Always  place  gas  containers  on  the  ground

while filling.

CAUTION!

• Damage to the fuel system or emissions control system

could  result  from  using  an  improper  fuel  tank  filler

tube cap.

• A poorly fitting fuel filler cap could let impurities into

the fuel system.

• A poorly fitting fuel filler cap may cause the “Malfunc-

tion Indicator Light (MIL)” to turn on.

• To avoid fuel spillage and overfilling, do not “top off”

the fuel tank after filling. When the fuel nozzle “clicks”

or shuts off, the fuel tank is full.

WARNING!

• Always place container on the ground before filling.
• Keep  the  pump  nozzle  in  contact  with  the  container

when you are filling it.

• Use only approved containers for flammable liquid.
• Do not leave container unattended while filling.
• A  static  electric  charge  could  cause  a  spark  and  fire

hazard.

5

410 STARTING AND OPERATING

Loose Fuel Filler Cap Message

If the vehicle diagnostic system determines that the

fuel  filler  cap  is  loose,  improperly  installed,  or

damaged, a loose gascap indicator will display in the

instrument cluster telltale display area. Refer to “Instrument

Cluster  Display”  in  “Getting  To  Know  Your  Instrument

Panel”  for  further  information.  Tighten  the  fuel  filler  cap

properly and push the RIGHT button to turn off the message.

If the problem continues, the message will appear the next

time the vehicle is started.

VEHICLE LOADING

Gross Vehicle Weight Rating (GVWR)

The GVWR is the total permissible weight of your vehicle

including driver, passengers, vehicle, options and cargo. The

label also specifies maximum capacities of front and rear axle

systems (GAWR). Total load must be limited so GVWR and

front and rear GAWR are not exceeded.

Payload

The  payload  of  a  vehicle  is  defined  as  the  allowable  load

weight a truck can carry, including the weight of the driver,

all passengers, options and cargo.

Gross Axle Weight Rating (GAWR)

The GAWR is the maximum permissible load on the front

and rear axles. The load must be distributed in the cargo area

so that the GAWR of each axle is not exceeded.
Each axle GAWR is determined by the components in the

system with the lowest load carrying capacity (axle, springs,

tires  or  wheels).  Heavier  axles  or  suspension  components

sometimes specified by purchasers for increased durability

does not necessarily increase the vehicle's GVWR.

Tire Size

The tire size on the Vehicle Certification Label represents the

actual tire size on your vehicle. Replacement tires must be

equal to the load capacity of this tire size.

Rim Size

This is the rim size that is appropriate for the tire size listed.

Inflation Pressure

This is the cold tire inflation pressure for your vehicle for all

loading conditions up to full GAWR.

STARTING AND OPERATING

411

Curb Weight

The curb weight of a vehicle is defined as the total weight of

the  vehicle  with  all  fluids,  including  vehicle  fuel,  at  full

capacity conditions, and with no occupants or cargo loaded

into the vehicle. The front and rear curb weight values are

determined by weighing your vehicle on a commercial scale

before any occupants or cargo are added.

Loading

The actual total weight and the weight of the front and rear

of  your  vehicle  at  the  ground  can  best  be  determined  by

weighing it when it is loaded and ready for operation.
The entire vehicle should first be weighed on a commercial

scale to insure that the GVWR has not been exceeded. The

weight on the front and rear of the vehicle should then be

determined separately to be sure that the load is properly

distributed over the front and rear axle. Weighing the vehicle

may show that the GAWR of either the front or rear axles has

been  exceeded  but  the  total  load  is  within  the  specified

GVWR. If so, weight must be shifted from front to rear or

rear to front as appropriate until the specified weight limita-

tions are met. Store the heavier items down low and be sure

that the weight is distributed equally. Stow all loose items

securely before driving.

Improper weight distributions can have an adverse effect on

the way  your  vehicle  steers  and  handles  and  the way  the

brakes operate.

TRAILER TOWING

In this section you will find safety tips and information on

limits to the type of towing you can reasonably do with your

vehicle. Before towing a trailer, carefully review this infor-

mation to tow your load as efficiently and safely as possible.
To maintain the New Vehicle Limited Warranty coverage,

follow  the  requirements  and  recommendations  in  this

manual concerning vehicles used for trailer towing.

CAUTION!

Do not load your vehicle any heavier than the GVWR or

the maximum front and rear GAWR. If you do, parts on

your  vehicle  can  break,  or  it  can  change  the  way  your

vehicle  handles.  This  could  cause  you  to  lose  control.

Also overloading can shorten the life of your vehicle.

5

412 STARTING AND OPERATING

Common Towing Definitions

The  following  trailer  towing  related  definitions  will  assist

you in understanding the following information:
Gross Vehicle Weight Rating (GVWR)

The GVWR is the total allowable weight of your vehicle. This

includes driver, passengers, cargo and tongue weight. The

total  load  must  be  limited  so  that  you  do  not  exceed  the

GVWR.  Refer  to  “Vehicle  Loading/Vehicle  Certification

Label” in “Starting And Operating” for further information.
Gross Trailer Weight (GTW)

The GTW is the weight of the trailer plus the weight of all

cargo,  consumables  and  equipment  (permanent  or  tempo-

rary) loaded in or on the trailer in its "loaded and ready for

operation" condition.
The recommended way to measure GTW is to put your fully

loaded  trailer  on  a  vehicle  scale.  The  entire  weight  of  the

trailer must be supported by the scale.

Gross Combination Weight Rating (GCWR)

The GCWR is the total allowable weight of your vehicle and

trailer when weighed in combination.
Gross Axle Weight Rating (GAWR)

The GAWR is the maximum capacity of the front and rear

axles. Distribute the load over the front and rear axles evenly.

Make sure that you do not exceed either front or rear GAWR.

Refer  to  “Vehicle  Loading/Vehicle  Certification  Label”  in

“Starting And Operating” for further information.

WARNING!

If the gross trailer weight is 5,000 lbs (2,267 kg) or more,

it is recommended to use a weight-distributing hitch to

ensure  stable  handling  of  your  vehicle.  If  you  use  a

standard weight-carrying hitch, you could lose control of

your vehicle and cause a collision.

WARNING!

It is important that you do not exceed the maximum front

or rear GAWR. A dangerous driving condition can result

if either rating is exceeded. You could lose control of the

vehicle and have a collision.
