Maintaining Your Air Bag System

WARNING!

• Modifications to any part of the air bag system could

cause it to fail when you need it. You could be
injured if the air bag system is not there to protect
you. Do not modify the components or wiring, in-
cluding adding any kind of badges or stickers to the
steering wheel hub trim cover or the upper passenger
side of the instrument panel. Do not modify the front
bumper, vehicle body structure, or add aftermarket
side steps or running boards.

• It is dangerous to try to repair any part of the air bag

system yourself. Be sure to tell anyone who works on
your vehicle that it has an air bag system.

• Do not attempt to modify any part of your air bag

system. The air bag may inflate accidentally or may
not function properly if modifications are made.
Take your vehicle to an authorized dealer for any air
bag system service. If your seat, including your trim
cover and cushion, needs to be serviced in any way
(including removal or loosening/tightening of seat
attachment bolts), take the vehicle to an authorized

(Continued)

WARNING! (Continued)

dealer. Only manufacturer approved seat accessories
may be used. If it is necessary to modify the air bag
system for persons with disabilities, contact an au-
thorized dealer.

Event Data Recorder (EDR)

This vehicle is equipped with an event data recorder

(EDR). The main purpose of an EDR is to record, in certain

crash or near crash-like situations, such as an air bag

deployment or hitting a road obstacle, data that will assist

in understanding how a vehicle’s systems performed. The

EDR is designed to record data related to vehicle dynamics

and safety systems for a short period of time, typically 30

seconds or less. The EDR in this vehicle is designed to

record such data as:
• How various systems in your vehicle were operating;
• Whether or not the driver and passenger safety belts

were buckled/fastened;

• How far (if at all) the driver was depressing the accel-

erator and/or brake pedal; and,

• How fast the vehicle was traveling.

262

SAFETY

These data can help provide a better understanding of the

circumstances in which crashes and injuries occur.

NOTE:

EDR data are recorded by your vehicle only if a

non-trivial crash situation occurs; no data are recorded by

the EDR under normal driving conditions and no personal

data (e.g., name, gender, age, and crash location) are

recorded. However, other parties, such as law enforcement,

could combine the EDR data with the type of personally

identifying data routinely acquired during a crash investi-

gation.
To read data recorded by an EDR, special equipment is

required, and access to the vehicle or the EDR is needed. In

addition to the vehicle manufacturer, other parties, such as

law enforcement, that have the special equipment, can read

the information if they have access to the vehicle or the

EDR.

Child Restraints

Everyone in your vehicle needs to be buckled up at all

times, including babies and children. Every state in the

United States, and every Canadian province, requires that

small children ride in proper restraint systems. This is the

law, and you can be prosecuted for ignoring it.

Children 12 years or younger should ride properly buckled

up in a rear seat, if available. According to crash statistics,

children are safer when properly restrained in the rear

seats rather than in the front.

WARNING!

In a collision, an unrestrained child can become a
projectile inside the vehicle. The force required to hold
even an infant on your lap could become so great that
you could not hold the child, no matter how strong you
are. The child and others could be badly injured or
killed. Any child riding in your vehicle should be in a
proper restraint for the child’s size.

There are different sizes and types of restraints for children

from newborn size to the child almost large enough for an

adult safety belt. Always check the child seat Owner’s

Manual to make sure you have the correct seat for your

child. Carefully read and follow all the instructions and

warnings in the child restraint Owner’s Manual and on all

the labels attached to the child restraint.
Before buying any restraint system, make sure that it has a

label certifying that it meets all applicable Safety Stan-

dards. You should also make sure that you can install it in

the vehicle where you will use it.

5

SAFETY

263

NOTE:
• For

additional

information,

refer

to

http://

www.nhtsa.gov/parents-and-caregivers or call: 1–888–

327–4236

• Canadian residents should refer to Transport Canada’s

website

for

additional

information:

http://

www.tc.gc.ca/eng/motorvehiclesafety/safedrivers-

childsafety-index-53.htm

Summary Of Recommendations For Restraining Children In Vehicles

Child Size, Height, Weight Or Age

Recommended Type Of Child Re-

straint

Infants and Toddlers

Children who are two years old or

younger and who have not reached

the height or weight limits of their

child restraint

Either an Infant Carrier or a Convert-

ible Child Restraint, facing rearward

in the rear seat of the vehicle

Small Children

Children who are at least two years

old or who have outgrown the

height or weight limit of their rear-

facing child restraint

Forward-Facing Child Restraint with

a five-point Harness, facing forward

in the rear seat of the vehicle

Larger Children

Children who have outgrown their

forward-facing child restraint, but

are too small to properly fit the vehi-

cle’s seat belt

Belt Positioning Booster Seat and the

vehicle seat belt, seated in the rear

seat of the vehicle

Children Too Large for Child Re-

straints

Children 12 years old or younger,

who have outgrown the height or

weight limit of their booster seat

Vehicle Seat Belt, seated in the rear

seat of the vehicle

264

SAFETY

Infant And Child Restraints

Safety experts recommend that children ride rear-facing in

the vehicle until they are two years old or until they reach

either the height or weight limit of their rear-facing child

restraint. Two types of child restraints can be used rear-

facing: infant carriers and convertible child seats.
The infant carrier is only used rear-facing in the vehicle. It

is recommended for children from birth until they reach

the weight or height limit of the infant carrier. Convertible

child seats can be used either rear-facing or forward-facing

in the vehicle. Convertible child seats often have a higher

weight limit in the rear-facing direction than infant carriers

do, so they can be used rear-facing by children who have

outgrown their infant carrier but are still less than at least

two years old. Children should remain rear-facing until

they reach the highest weight or height allowed by their

convertible child seat.

WARNING!

• Never place a rear-facing child restraint in front of an

air bag. A deploying passenger front air bag can
cause death or serious injury to a child 12 years or
younger, including a child in a rear-facing child
restraint.

• Never install a rear-facing child restraint in the front

seat of a vehicle. Only use a rear-facing child re-
straint in the rear seat. If the vehicle does not have a
rear seat, do not transport a rear-facing child restraint
in that vehicle.

5

SAFETY

265

WARNING!

Do not install a rear-facing car seat using a rear support
leg in this vehicle. The floor of this vehicle is not
designed to manage the crash forces of this type of car
seat. In a crash, the support leg may not function as it
was designed by the car seat manufacturer, and your
child may be more severely injured as a result.

Older Children And Child Restraints

Children who are two years old or who have outgrown

their rear-facing convertible child seat can ride forward-

facing in the vehicle. Forward-facing child seats and con-

vertible child seats used in the forward-facing direction are

for children who are over two years old or who have

outgrown the rear-facing weight or height limit of their

rear-facing convertible child seat. Children should remain

in a forward-facing child seat with a harness for as long as

possible, up to the highest weight or height allowed by the

child seat.
All children whose weight or height is above the forward-

facing limit for the child seat should use a belt-positioning

booster seat until the vehicle’s seat belts fit properly. If the

child cannot sit with knees bent over the vehicle’s seat

cushion while the child’s back is against the seatback, they

should use a belt-positioning booster seat. The child and

belt-positioning booster seat are held in the vehicle by the

seat belt.

266

SAFETY

WARNING!

• Improper installation can lead to failure of an infant

or child restraint. It could come loose in a collision.
The child could be badly injured or killed. Follow
the child restraint manufacturer’s directions exactly
when installing an infant or child restraint.

• After a child restraint is installed in the vehicle, do

not move the vehicle seat forward or rearward be-
cause it can loosen the child restraint attachments.
Remove the child restraint before adjusting the ve-
hicle seat position. When the vehicle seat has been
adjusted, reinstall the child restraint.

• When your child restraint is not in use, secure it in

the vehicle with the seat belt or LATCH anchorages,
or remove it from the vehicle. Do not leave it loose in
the vehicle. In a sudden stop or accident, it could
strike the occupants or seatbacks and cause serious
personal injury.

Children Too Large For Booster Seats

Children who are large enough to wear the shoulder belt

comfortably, and whose legs are long enough to bend over

the front of the seat when their back is against the seatback,

should use the seat belt in a rear seat. Use this simple 5-step

test to decide whether the child can use the vehicle’s seat

belt alone:
1. Can the child sit all the way back against the back of the

vehicle seat?

2. Do the child’s knees bend comfortably over the front of

the vehicle seat – while the child is still sitting all the

way back?

3. Does the shoulder belt cross the child’s shoulder be-

tween the neck and arm?

4. Is the lap part of the belt as low as possible, touching the

child’s thighs and not the stomach?

5. Can the child stay seated like this for the whole trip?
If the answer to any of these questions was “no,” then the

child still needs to use a booster seat in this vehicle. If the

child is using the lap/shoulder belt, check seat belt fit

periodically and make sure the seat belt buckle is latched.

A child’s squirming or slouching can move the belt out of

position. If the shoulder belt contacts the face or neck,

move the child closer to the center of the vehicle, or use a

booster seat to position the seat belt on the child correctly.

5

SAFETY

267

WARNING!

Never allow a child to put the shoulder belt under an
arm or behind their back. In a crash, the shoulder belt
will not protect a child properly, which may result in
serious injury or death. A child must always wear both
the lap and shoulder portions of the seat belt correctly.

Recommendations For Attaching Child Restraints

Restraint Type

Combined

Weight of the

Child + Child

Restraint

Use Any Attachment Method Shown With An “X” Below

LATCH – Lower

Anchors Only

Seat Belt Only

LATCH – Lower

Anchors + Top

Tether Anchor

Seat Belt + Top

Tether Anchor

Rear-Facing

Child Restraint

Up to 65 lbs

(29.5 kg)

X

X

Rear-Facing

Child Restraint

More than 65 lbs

(29.5 kg)

X

Forward-Facing

Child Restraint

Up to 65 lbs

(29.5 kg)

X

X

Forward-Facing

Child Restraint

More than 65 lbs

(29.5 kg)

X

268

SAFETY

Lower Anchors And Tethers For CHildren (LATCH)
Restraint System

Your vehicle is equipped with the child restraint anchorage

system called LATCH, which stands for Lower Anchors

and Tethers for CHildren. The LATCH system has three

vehicle anchor points for installing LATCH-equipped child

seats. There are two lower anchorages located at the back

of the seat cushion where it meets the seatback and one top

tether anchorage located behind the seating position. These

anchorages are used to install LATCH-equipped child seats

without using the vehicle’s seat belts. Some seating posi-

tions may have a top tether anchorage but no lower

anchorages. In these seating positions, the seat belt must be

used with the top tether anchorage to install the child

restraint. Please see the following table for more

information.

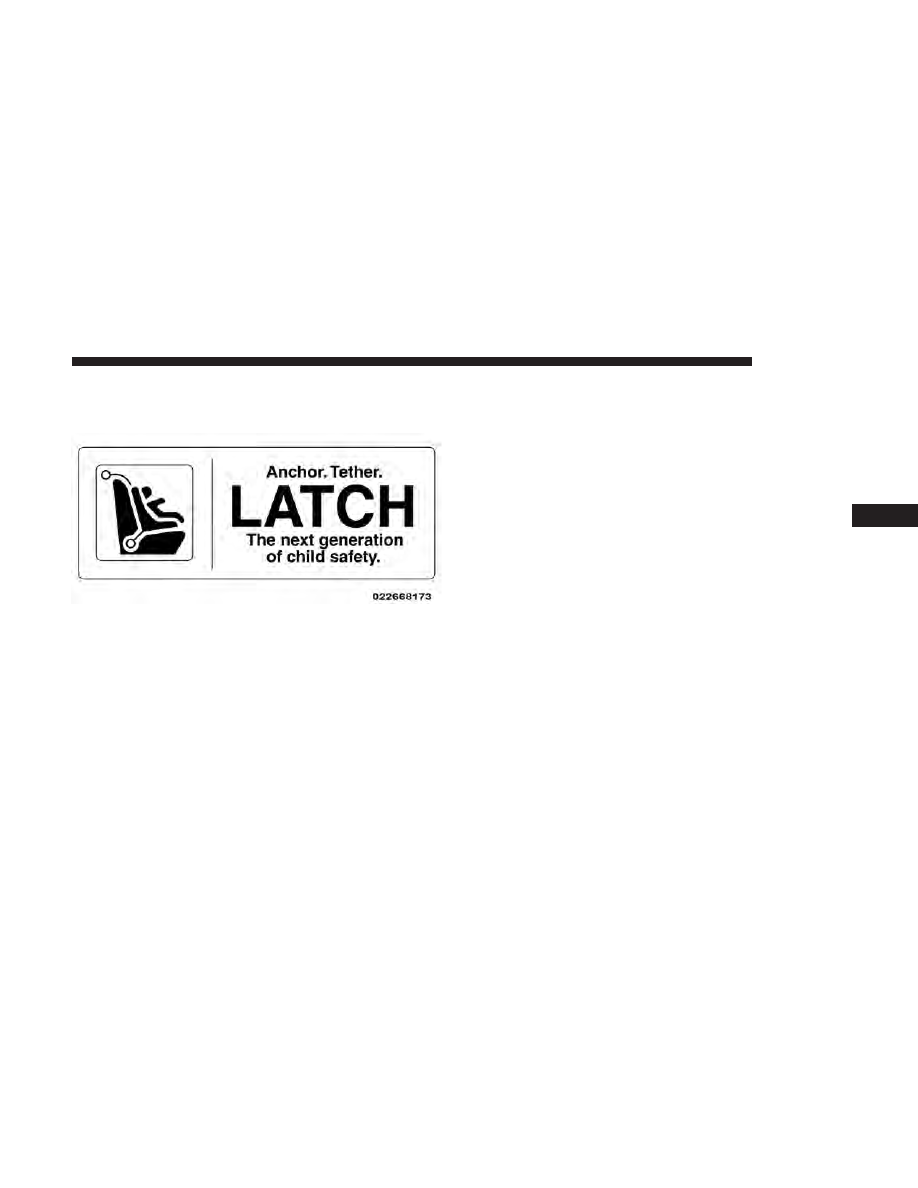

LATCH Label

5

SAFETY

269

LATCH Positions For Installing Child Restraints In
This Vehicle

Crew Cab 60/40 Split Bench LATCH Positions

Top Tether Anchorage Symbol

Lower Anchorage Symbol (2 Anchorages Per Seating Position)

Crew Cab Full Bench LATCH Positions

Top Tether Anchorage Symbol

Lower Anchorage Symbol (2 Anchorages Per Seating Position)

270

SAFETY

Frequently Asked Questions About Installing Child Restraints With LATCH

What is the weight limit (child’s weight

+ weight of the child restraint) for using

the LATCH anchorage system to attach

the child restraint?

65 lbs (29.5 kg)

Use the LATCH anchorage system until

the combined weight of the child and

the child restraint is 65 lbs (29.5 kg). Use

the seat belt and tether anchor instead of

the LATCH system once the combined

weight is more than 65 lbs (29.5 kg).

Quad Cab Full Bench And 60/40 Split Bench LATCH

Positions

Top Tether Anchorage Symbol

Lower Anchorage Symbol (2 Anchorages Per Seating Position)

5

SAFETY

271

Frequently Asked Questions About Installing Child Restraints With LATCH

Can the LATCH anchorages and the seat

belt be used together to attach a rear-

facing or forward-facing child restraint?

No

Do not use the seat belt when you use

the LATCH anchorage system to attach a

rear-facing or forward-facing child re-

straint.

Booster seats may be attached to the

LATCH anchorages if allowed by the

booster seat manufacturer. See your

booster seat owner’s manual for more

information.

Can a child seat be installed in the center

position using the inner LATCH lower

anchorages?

No

Quad Cab or Crew with Full bench rear

seat: Use the seat belt and tether anchor

to install a child seat in the center seat-

ing position

Can two child restraints be attached us-

ing a common lower LATCH anchorage?

No

Never “share” a LATCH anchorage with

two or more child restraints. If the center

position does not have dedicated

LATCH lower anchorages, use the seat

belt to install a child seat in the center

position next to a child seat using the

LATCH anchorages in an outboard posi-

tion.

272

SAFETY

Frequently Asked Questions About Installing Child Restraints With LATCH

Can the rear-facing child restraint touch

the back of the front passenger seat?

Yes

The child seat may touch the back of the

front passenger seat if the child restraint

manufacturer also allows contact. See

your child restraint owner’s manual for

more information.

Can the rear head restraints be removed?

No

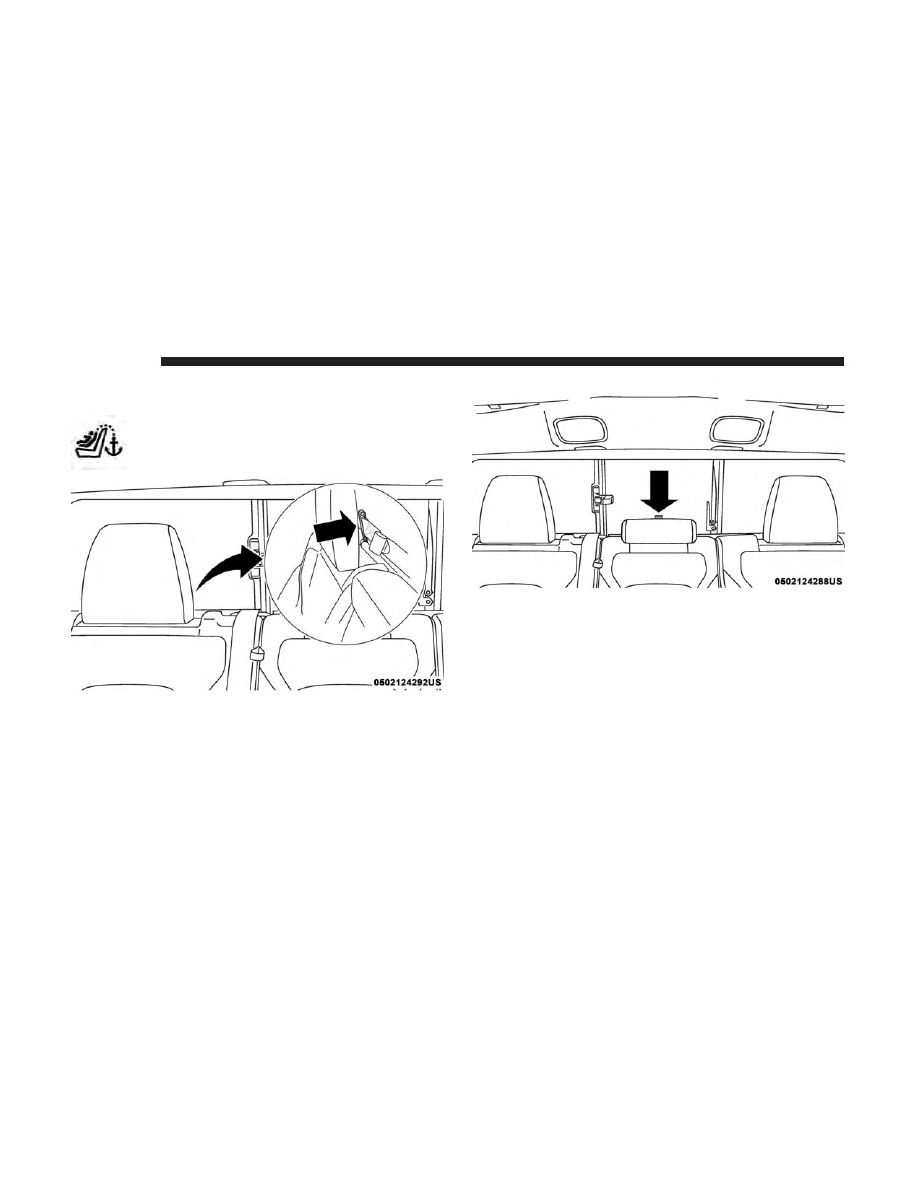

Locating The LATCH Anchorages

The lower anchorages are round bars that are

found at the rear of the seat cushion where it

meets the seatback, below the anchorage sym-

bols on the seatback. They are just visible when

you lean into the rear seat to install the child restraint. You

will easily feel them if you run your finger along the gap

between the seatback and seat cushion.

Rear Outboard Seats Passenger Side (Example Shown)

5

SAFETY

273

Locating The Upper Tether Anchorages

There are tether strap anchorages located behind

each of the rear seats.

LATCH-compatible child restraint systems will be

equipped with a rigid bar or a flexible strap on each side.

Each will have a hook or connector to attach to the lower

anchorage and a way to tighten the connection to the

anchorage. Forward-facing child restraints and some rear-

facing child restraints will also be equipped with a tether

strap. The tether strap will have a hook at the end to attach

to the top tether anchorage and a way to tighten the strap

after it is attached to the anchorage.

Outboard Tether Anchorage

Center Tether Anchorage Over Head Rest

274

SAFETY

Center Seat LATCH

All Quad Cabs Or Crew Cab Full Bench Rear Seat: No
Lower Center LATCH Anchorages Available

WARNING!

• Do not install a child restraint in the center position

using the LATCH system. This position is not ap-
proved for installing child seats using the LATCH
attachments. You must use the seat belt and tether
anchor to install a child seat in the center seating
position.

• Never use the same lower anchorage to attach more

than one child restraint. Please refer to “To Install A
LATCH-Compatible Child Restraint” for typical in-
stallation instructions.

Crew Cab Split Bench Rear Seat: Center LATCH Anchor-
ages Available

If a child restraint installed in the center position blocks the

seat belt webbing or buckle for the outboard position, do

not use that outboard position. If a child seat in the center

position blocks the outboard LATCH anchors or seat belt,

do not install a child seat in that outboard position.

WARNING!

Never use the same lower anchorage to attach more
than one child restraint. Please refer to “To Install A
LATCH-Compatible Child Restraint” for typical instal-
lation instructions.

Always follow the directions of the child restraint manu-
facturer when installing your child restraint. Not all child
restraint systems will be installed as described here.

To Install A LATCH-Compatible Child Restraint

If the selected seating position has a Switchable Automatic

Locking Retractor (ALR) seat belt, stow the seat belt,

following the instructions below. See the section “Installing

Child Restraints Using the Vehicle Seat Belt” to check what

type of seat belt each seating position has.
1. Loosen the adjusters on the lower straps and on the

tether strap of the child seat so that you can more easily

attach the hooks or connectors to the vehicle anchor-

ages.

2. Place the child seat between the lower anchorages for

that seating position. For some second row seats, you

may need to recline the seat and / or raise the head

restraint (if adjustable) to get a better fit. If the rear seat

5

SAFETY

275

can be moved forward and rearward in the vehicle, you

may wish to move it to its rear-most position to make

room for the child seat. You may also move the front seat

forward to allow more room for the child seat.

3. Attach the lower hooks or connectors of the child

restraint to the lower anchorages in the selected seating

position.

4. If the child restraint has a tether strap, connect it to the

top tether anchorage. See the section “Installing Child

Restraints Using the Top Tether Anchorage” for direc-

tions to attach a tether anchor.

5. Tighten all of the straps as you push the child restraint

rearward and downward into the seat. Remove slack in

the straps according to the child restraint manufactur-

er’s instructions.

6. Test that the child restraint is installed tightly by pulling

back and forth on the child seat at the belt path. It

should not move more than 1 inch (25.4 mm) in any

direction.

How To Stow An Unused Switchable-ALR (ALR)
Seat Belt:

When using the LATCH attaching system to install a child

restraint, stow all ALR seat belts that are not being used by

other occupants or being used to secure child restraints. An

unused belt could injure a child if they play with it and

accidentally lock the seat belt retractor. Before installing a

child restraint using the LATCH system, buckle the seat

belt behind the child restraint and out of the child’s reach.

If the buckled seat belt interferes with the child restraint

installation, instead of buckling it behind the child re-

straint, route the seat belt through the child restraint belt

path and then buckle it. Do not lock the seat belt. Remind

all children in the vehicle that the seat belts are not toys and

that they should not play with them.

WARNING!

• Improper installation of a child restraint to the

LATCH anchorages can lead to failure of the re-
straint. The child could be badly injured or killed.
Follow the child restraint manufacturer’s directions
exactly when installing an infant or child restraint.

• Child restraint anchorages are designed to withstand

only those loads imposed by correctly-fitted child
restraints. Under no circumstances are they to be
used for adult seat belts, harnesses, or for attaching
other items or equipment to the vehicle.

276

SAFETY

Installing Child Restraints Using The Vehicle Seat Belt

Child restraint systems are designed to be secured in

vehicle seats by lap belts or the lap belt portion of a

lap/shoulder belt.

WARNING!

• Improper installation or failure to properly secure a

child restraint can lead to failure of the restraint. The
child could be badly injured or killed.

• Follow the child restraint manufacturer’s directions

exactly when installing an infant or child restraint.

The seat belts in the passenger seating positions are

equipped with a Switchable Automatic Locking Retractor

(ALR) that is designed to keep the lap portion of the seat belt

tight around the child restraint so that it is not necessary to

use a locking clip. The ALR retractor can be “switched” into

a locked mode by pulling all of the webbing out of the

retractor and then letting the webbing retract back into the

retractor. If it is locked, the ALR will make a clicking noise

while the webbing is pulled back into the retractor.
Refer to the “Automatic Locking Mode” description in “Swit-

chable Automatic Locking Retractors (ALR)” under “Occu-

pant Restraint Systems” for additional information on ALR.

Please see the table below and the following sections for

more information.

Lap/Shoulder Belt Systems For Installing Child
Restraints In This Vehicle

Automatic Locking Retractor (ALR) Locations

ALR = Switchable Automatic Locking Retractor

Top Tether Anchorage Symbol

5

SAFETY

277
