3. Speedometer

• Indicates vehicle speed.

4. Fuel Gauge

• The pointer shows the level of fuel in the fuel tank

when the ignition is in the ON/RUN position.

•

The fuel pump symbol points to the side of the

vehicle where the fuel door is located.

5. Temperature Gauge

• The gauge pointer shows engine coolant temperature.

The pointer positioned within the normal range indi-

cates that the engine cooling system is operating

satisfactorily.

• The gauge pointer will likely indicate a higher tem-

perature when driving in hot weather, up mountain

grades, or when towing a trailer. It should not be

allowed to exceed the upper limits of the normal

operating range.

WARNING!

A hot engine cooling system is dangerous. You or
others could be badly burned by steam or boiling
coolant. You may want to call an authorized dealer for
service if your vehicle overheats. If you decide to look
under the hood yourself, see “Servicing And Mainte-
nance.” Follow the warnings under the Cooling System
Pressure Cap paragraph.

CAUTION!

Driving with a hot engine cooling system could dam-
age your vehicle. If the temperature gauge reads “H,”
pull over and stop the vehicle. Idle the vehicle with the
air conditioner turned off until the pointer drops back
into the normal range. If the pointer remains on the
“H,” turn the engine off immediately and call an
authorized dealer for service.

166

GETTING TO KNOW YOUR INSTRUMENT PANEL

INSTRUMENT CLUSTER DISPLAY

Your vehicle will be equipped with an instrument cluster

display, which offers useful information to the driver. With

the ignition in the STOP/OFF mode, opening/closing of a

door will activate the display for viewing, and display the

total miles, or kilometers, in the odometer. Your instrument

cluster display is designed to display important informa-

tion about your vehicle’s systems and features. Using a

driver interactive display located on the instrument panel,

your instrument cluster display can show you how sys-

tems are working and give you warnings when they are

not. The steering wheel mounted controls allow you to

scroll through the main menus and submenus. You can

access the specific information you want and make selec-

tions and adjustments.

Instrument Cluster Display Controls

The instrument cluster display features a driver-interactive

display that is located in the instrument cluster.

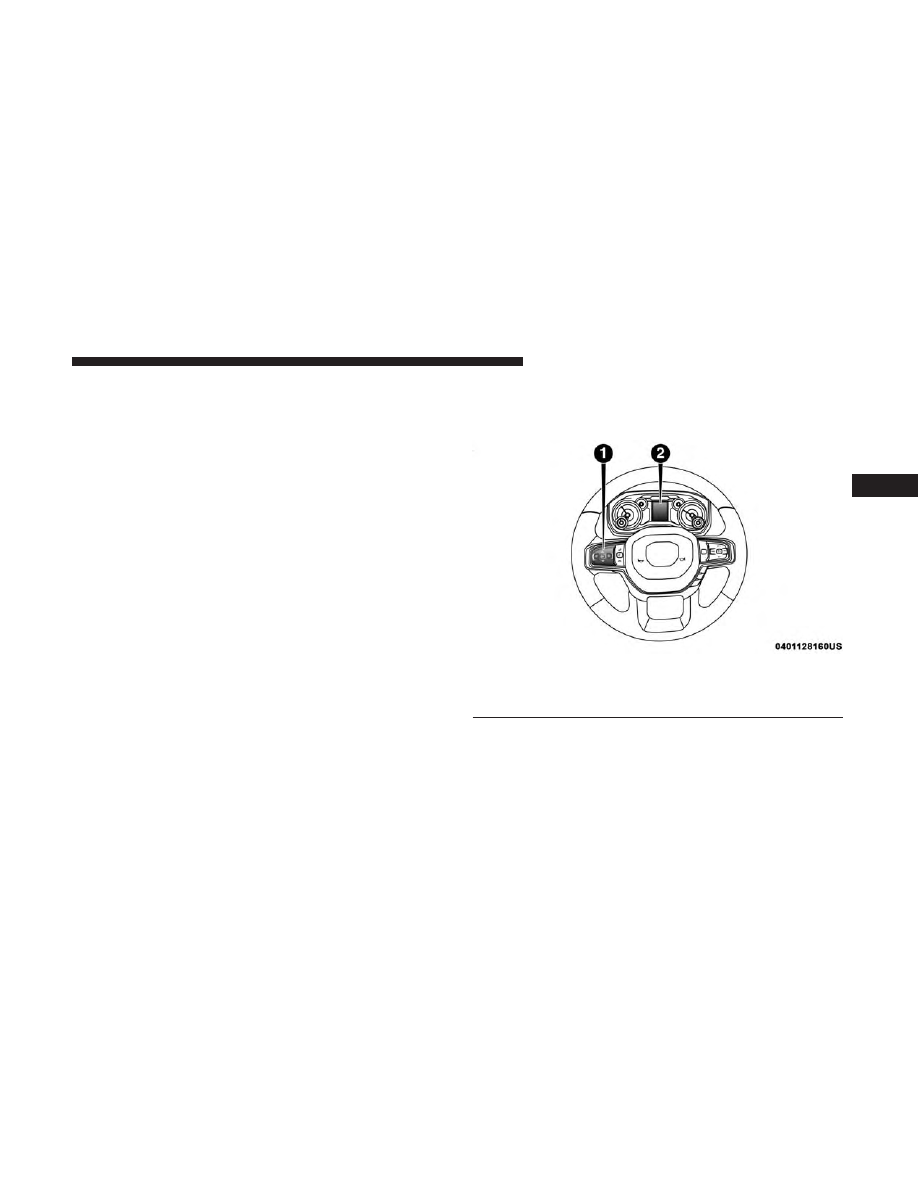

Base Instrument Cluster Display

1 – Instrument Cluster Display Controls
2 – Instrument Cluster Display Screen

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

167

The instrument cluster display menu items may consist of

the following:
• Speedometer
• Vehicle Info
• Driver Assist
• Fuel Economy Info
• Trip

• Stop/Start
• Trailer Tow
• Audio
• Stored Messages
• Screen Setup
• Vehicle Settings (Not Equipped with a Uconnect touch-

screen radio)

The system allows the driver to select information by

pushing the following instrument cluster display control

buttons located on the left side of the steering wheel:

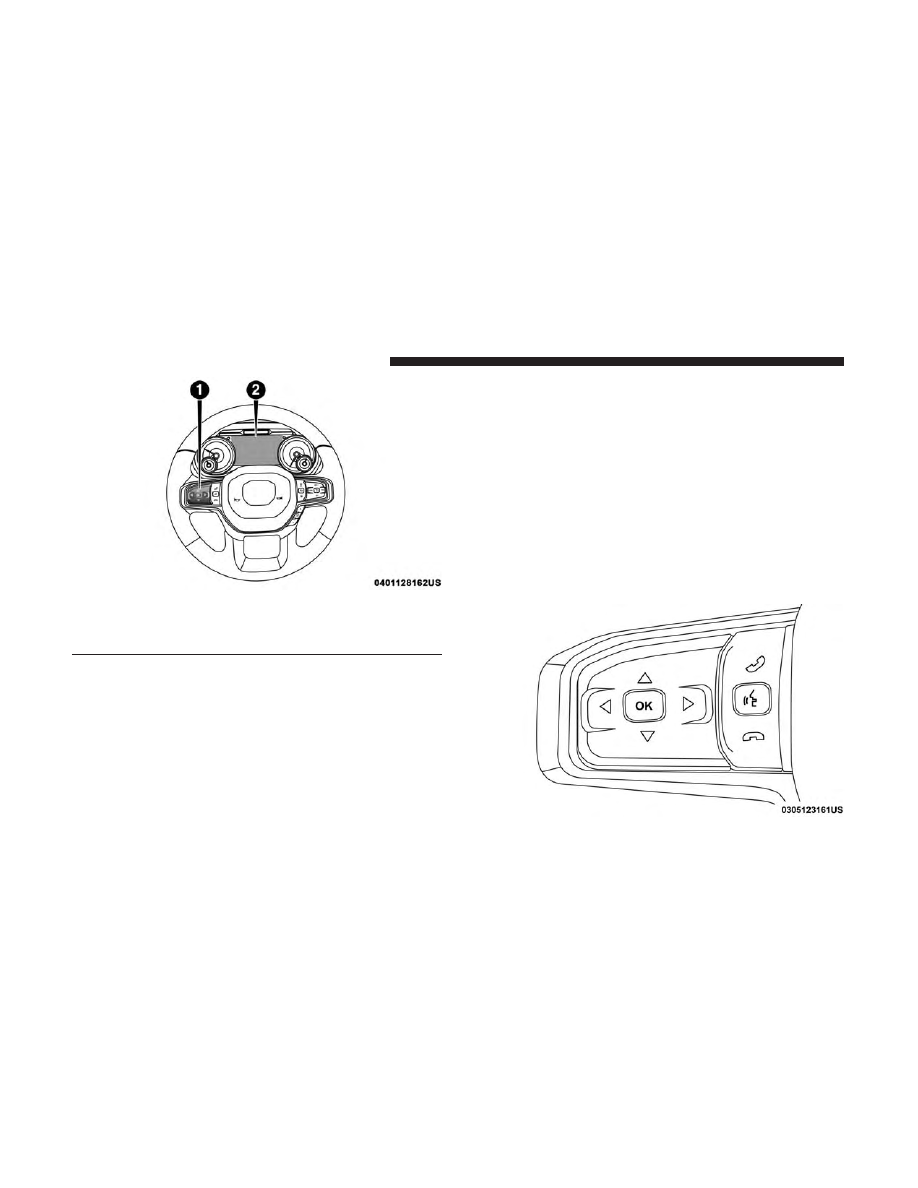

Premium Instrument Cluster Display

1 – Instrument Cluster Display Controls
2 – Instrument Cluster Display Screen

Instrument Cluster Display Control Buttons

168

GETTING TO KNOW YOUR INSTRUMENT PANEL

Up And Down Arrow Buttons:

Using the up or down arrows allows you to cycle through

the Main Menu Items.

Left And Right Arrow Buttons:

Using the left or right arrow button allows you to cycle

through the submenu items of the Main menu item.

NOTE:
• Holding the up/down or left/right arrow button will

loop the user through the currently selected menu or

options presented on the screen.

• Main menu and submenus wrap for continuous scrolling.
• Upon returning to a main menu, the last submenu

screen viewed within that main menu will be displayed.

OK Button:

For Digital Speedometer:
• Pushing the OK button changes units (mph or km/h).
For Screen Setup:
• OK button allows user to enter menu and submenus.
• Within each submenu layer, the up and down arrows

will allow the user to select the item of interest.

• Pushing the OK button makes the selection and a

confirmation screen will appear (returning the user to

the first page of the submenu).

• Pushing the left arrow button will exit each submenu

layer and return to the main menu.

Oil Life Reset

Your vehicle is equipped with an engine oil change indi-

cator system. The “Oil Change Required” message will

display in the instrument cluster display for five seconds

after a single chime has sounded, to indicate the next

scheduled oil change interval. The engine oil change indi-

cator system is duty cycle based, which means the engine

oil change interval may fluctuate, dependent upon your

personal driving style.
Unless reset, this message will continue to display each

time you place the ignition in the ON/RUN position. To

turn off the message temporarily, push and release the OK

or arrow buttons. To reset the oil change indicator system

(after performing the scheduled maintenance), refer to the

following procedure:
1. Without pressing the brake pedal, push the ENGINE

START/STOP button and place the ignition in the

ON/RUN position (do not start the engine).

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

169

2. Push and release the down arrow button to scroll

downward through the main menu to “Vehicle Info.”

3. Push and release the right arrow button to access the

”Oil Life” screen.

4. Push and hold the OK button to reset oil life. If

conditions are met, the gauge and numeric display will

update to show 100%. If conditions are not met a popup

message of

⬙To reset oil life engine must be off with

ignition in run

⬙ will be displayed (for five seconds), and

the user will remain at the Oil Life screen.

5. Push and release the up or down arrow button to exit

the submenu screen.

NOTE:

If the indicator message illuminates when you

start the vehicle, the oil change indicator system did not

reset. If necessary, repeat this procedure.

Display Menu Items

Push and release the up or down arrow button until the

desired selectable menu icon is highlighted in the instru-

ment cluster display.

Speedometer

Push and release the up or down arrow button until the

speedometer menu item is highlighted in the instrument

cluster display. Push and release the OK button to cycle the

display between mph and km/h.

Vehicle Info

Push and release the up or down arrow button until the

Vehicle Info menu icon is displayed in the instrument

cluster display. Push and release the left or right arrow

button to scroll through the information submenus and

push and release the OK button to select or reset the

resettable submenus.
• Tire Pressure
• Transmission Temperature (Automatic only)
• Oil Temperature
• Oil Life
• Air Suspension — If Equipped
• Coolant Temperature — If Equipped
• Oil Pressure — If Equipped
• Battery Voltage — If Equipped

170

GETTING TO KNOW YOUR INSTRUMENT PANEL

• Gauge Summary — If Equipped
• Engine Hours

Driver Assist — If Equipped

The Driver Assist menu displays the status of the ACC and

LaneSense systems.
Push and release the up or down arrow button until the

Driver Assist menu is displayed in the instrument cluster

display.

Adaptive Cruise Control (ACC) Feature

The instrument cluster display displays the current ACC

system settings. The information displayed depends on

ACC system status.
Push the Adaptive Cruise Control (ACC) on/off button

(located on the steering wheel) until one of the following

displays in the instrument cluster display:

Adaptive Cruise Control Off

When ACC is deactivated, the display will read “Adaptive

Cruise Control Off.”

Adaptive Cruise Control Ready

When ACC is activated but the vehicle speed setting has

not been selected, the display will read “Adaptive Cruise

Control Ready.”
Push the SET + or the SET- button (located on the steering

wheel) and the following will display in the instrument

cluster display:

ACC SET

When ACC is set, the set speed will display in the

instrument cluster.
The ACC screen may display once again if any ACC

activity occurs, which may include any of the following:
• Distance Setting Change
• System Cancel
• Driver Override
• System Off
• ACC Proximity Warning
• ACC Unavailable Warning
For further information, refer to “Adaptive Cruise Control

(ACC) — If Equipped” in “Starting And Operating.”

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

171

LaneSense — If Equipped

The instrument cluster display displays the current Lane-

Sense system settings. The information displayed depends

on LaneSense system status and the conditions that need to

be met. For further information, refer to “LaneSense — If

Equipped” in “Starting And Operating.”

Fuel Economy

Push and release the up or down arrow button until the

Fuel Economy menu item is highlighted in the instrument

cluster display. Push and hold the OK button to reset

Average Fuel Economy.
• Current Fuel Economy Gauge
• Average Fuel Economy Value
• Range To Empty

Trip

Push and release the up or down arrow button until the

Trip menu item is highlighted in the instrument cluster

display. Push and release the right or left arrow buttons to

enter the submenus of Trip A and Trip B. The Trip A or Trip

B information will display the following:
• Distance

• Average Fuel Economy
• Elapsed Time
Push and hold OK button to reset all information.

Stop/Start — If Equipped

Push and release the up or down arrow button until the

Stop/Start icon/title is highlighted in the instrument clus-

ter display. The screen will display the Stop/Start status.

Trailer Tow

Push and release the up or down arrow button until the

Trailer Tow menu item is highlighted in the instrument

cluster display. Push and release the right or left arrow

buttons to cycle through the following trailer trip

information:
• Trip (trailer specific) Distance: Push and hold the OK

button to reset the distance.

• Trailer Brake

• Output
• Type
• Gain

172

GETTING TO KNOW YOUR INSTRUMENT PANEL

Audio

Push and release the up or down arrow button until the

Audio Menu icon/title is highlighted in the instrument

cluster display. This menu will display the audio source

information, including the Song name, Artist name, and

audio source with an accompanying graphic.

Phone Call Status

When a call is incoming, a Phone Call Status pop-up will

display on the screen. The pop-up will remain until the

phone is answered or ignored.

NOTE:

The call status will temporarily replace the previ-

ous media source information displayed on the screen.

When the pop-up is no longer displayed, the display will

return to the last used screen.

Stored Messages

Push and release the up or down arrow button until the

Messages Menu item is highlighted. This feature shows the

number of stored warning messages. Push and release the
right

or left arrow buttons to cycle through stored

messages.

Screen Setup

NOTE:

The Screen Setup feature can only be used while

the vehicle is in PARK.
Push and release the up or down arrow button until the

Screen Setup Menu Icon/Title is highlighted in the instru-

ment cluster display. Push and release the OK button to

enter the sub-menus and follow the prompts on the screen

as needed. The Screen Setup feature allows you to change

what information is displayed in the instrument cluster as

well as the location that information is displayed.

Screen Setup Driver Selectable Items

Upper Left
• None
• Compass (default setting – Premium)
• Outside Temp (default setting – Base)
• Time
• Range
• Average Fuel Economy
• Current Fuel Economy
• Trip A Distance

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

173

• Trip B Distance
• Trailer Trip – If Equipped
• Trailer Brake – If Equipped
• Oil Pressure – If Equipped
• Coolant Temperature – If Equipped
• Oil Temperature – If Equipped
• Battery Voltage – If Equipped
• Transmission Temperature – If Equipped
• Oil Life – If Equipped

Upper Center
• None
• Compass
• Outside Temp
• Time
• Range
• Average Fuel Economy
• Current Fuel Economy
• Trip A Distance

• Trip B Distance
• Trailer Trip – If Equipped
• Audio
• Speedometer (default setting)
• Menu Title

Upper Right
• None
• Compass (default setting – Premium)
• Outside Temp (default setting – Base)
• Time
• Range
• Average Fuel Economy
• Current Fuel Economy
• Trip A Distance
• Trip B Distance
• Trailer Trip – If Equipped
• Trailer Brake – If Equipped
• Oil Pressure – If Equipped

174

GETTING TO KNOW YOUR INSTRUMENT PANEL

• Coolant Temperature – If Equipped
• Oil Temperature – If Equipped
• Battery Voltage – If Equipped
• Transmission Temperature – If Equipped
• Oil Life – If Equipped

Left Side – If Equipped
• None
• Range
• Average Fuel Economy
• Menu Icon (default setting)
• Coolant Temperature
• Oil Temperature
• Transmission Temperature
• Oil Life

Right Side – If Equipped
• None
• Range (default setting)
• Average Fuel Economy

• Menu Icon
• Coolant Temperature
• Oil Temperature
• Transmission Temperature
• Oil Life

Lower Left – If Equipped
• None
• Compass
• Outside Temp
• Time
• Range
• Average Fuel Economy
• Current Fuel Economy
• Trip A Distance
• Trip B Distance
• Trailer Trip
• Trailer Brake
• Oil Pressure

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

175

• Coolant Temperature
• Oil Temperature
• Battery Voltage (default setting)
• Transmission Temperature
• Oil Life

Lower Right – If Equipped
• None
• Compass
• Outside Temp
• Time
• Range
• Average Fuel Economy
• Current Fuel Economy
• Trip A Distance
• Trip B Distance
• Trailer Trip
• Trailer Brake

• Oil Pressure (default setting)
• Coolant Temperature
• Oil Temperature
• Battery Voltage
• Transmission Temperature
• Oil Life

Favorite Menus
• Speedometer
• Vehicle Info
• Driver Assist (show/hide) – If Equipped
• Fuel Economy (show/hide)
• Trip Info (show/hide)
• Stop/Start
• Trailer Tow (show/hide)
• Audio (show/hide)
• (Stored) Messages
• Screen Setup

176

GETTING TO KNOW YOUR INSTRUMENT PANEL

Current Gear
• Off (Default)
• On

Odometer
• No Decimal Point (Default)
• Decimal Point

Defaults
• Cancel
• Restore

Battery Saver On/Battery Saver Mode Message —
Electrical Load Reduction Actions — If Equipped

This vehicle is equipped with an Intelligent Battery Sensor

(IBS) to perform additional monitoring of the electrical

system and status of the vehicle battery.
In cases when the IBS detects charging system failure, or

the vehicle battery conditions are deteriorating, electrical

load reduction actions will take place to extend the driving

time and distance of the vehicle. This is done by reducing

power to or turning off non-essential electrical loads.

Load reduction is only active when the engine is running.

It will display a message if there is a risk of battery

depletion to the point where the vehicle may stall due to

lack of electrical supply, or will not restart after the current

drive cycle.
When load reduction is activated, the message “Battery

Saver On Some Systems May Have Reduced Power” will

appear in the instrument cluster.
These messages indicate the vehicle battery has a low state

of charge and continues to lose electrical charge at a rate

that the charging system cannot sustain.

NOTE:
• The charging system is independent from load reduc-

tion. The charging system performs a diagnostic on the

charging system continuously.

• If the Battery Charge Warning Light is on it may indicate

a problem with the charging system. Refer to “Battery

Charge Warning Light” in “Getting To Know Your

Instrument Panel” for further information.

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

177

The electrical loads that may be switched off (if equipped),

and vehicle functions which can be affected by load

reduction:
• Heated Seats/Vented Seats/Heated Wheel
• Rear Defroster And Heated Mirrors
• HVAC System
• 115V AC Power Inverter System
• Audio and Telematics System
Loss of the battery charge may indicate one or more of the

following conditions:
• The charging system cannot deliver enough electrical

power to the vehicle system because the electrical loads

are larger than the capability of charging system. The

charging system is still functioning properly.

• Turning on all possible vehicle electrical loads (e.g.

HVAC to max settings, exterior and interior lights,

overloaded power outlets +12V, 115V AC, USB ports)

during certain driving conditions (city driving, towing,

frequent stopping).

• Installing options like additional lights, upfitter electri-

cal accessories, audio systems, alarms and similar de-

vices.

• Unusual driving cycles (short trips separated by long

parking periods).

• The vehicle was parked for an extended period of time

(weeks, months).

• The battery was recently replaced and was not charged

completely.

• The battery was discharged by an electrical load left on

when the vehicle was parked.

• The battery was used for an extended period with the

engine not running to supply radio, lights, chargers,

+12V portable appliances like vacuum cleaners, game

consoles and similar devices.

What to do when an electrical load reduction action
message is present (“Battery Saver On” or “Battery Saver
Mode”)

During a trip:
• Reduce power to unnecessary loads if possible:

– Turn off redundant lights (interior or exterior).
– Check what may be plugged in to power outlets +12V,

115V AC, USB ports.

– Check HVAC settings (blower, temperature).
– Check the audio settings (volume).

178

GETTING TO KNOW YOUR INSTRUMENT PANEL

After a trip:
• Check if any aftermarket equipment was installed (ad-

ditional lights, upfitter electrical accessories, audio sys-

tems, alarms) and review specifications if any (load and

Ignition Off Draw currents).

• Evaluate the latest driving cycles (distance, driving time

and parking time).

• The vehicle should have service performed if the mes-

sage is still present during consecutive trips and the

evaluation of the vehicle and driving pattern did not

help to identify the cause.

WARNING LIGHTS AND MESSAGES

The warning/indicator lights will illuminate in the instru-

ment panel together with a dedicated message and/or

acoustic signal when applicable. These indications are

indicative and precautionary and as such must not be

considered as exhaustive and/or alternative to the infor-

mation contained in the Owner’s Manual, which you are

advised to read carefully in all cases. Always refer to the

information in this chapter in the event of a failure indica-

tion. All active telltales will display first if applicable. The

system check menu may appear different based upon

equipment options and current vehicle status. Some tell-

tales are optional and may not appear.

Red Warning Lights

— Seat Belt Reminder Warning Light

This warning light indicates when the driver or passenger

seat belt is unbuckled. When the ignition is first placed in

the ON/RUN or ACC/ON/RUN position and if the

driver’s seat belt is unbuckled, a chime will sound and the

light will turn on. When driving, if the driver or front

passenger seat belt remains unbuckled, the Seat Belt Re-

minder Light will flash or remain on continuously and a

chime will sound.
Refer to “Occupant Restraint Systems” in “Safety” for

further information.

— Air Bag Warning Light

This warning light will illuminate to indicate a fault with

the air bag, and will turn on for four to eight seconds as a

bulb check when the ignition is placed in the ON/RUN or

ACC/ON/RUN position. This light will illuminate with a

single chime when a fault with the air bag has been

detected, it will stay on until the fault is cleared. If the light

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

179

is either not on during startup, stays on, or turns on while

driving, have the system inspected at an authorized dealer

as soon as possible.

— Brake Warning Light

This warning light monitors various brake functions, in-

cluding brake fluid level and parking brake application. If

the brake light turns on it may indicate that the parking

brake is applied, that the brake fluid level is low, or that

there is a problem with the anti-lock brake system reser-

voir.
If the light remains on when the parking brake has been

disengaged, and the fluid level is at the full mark on the

master cylinder reservoir, it indicates a possible brake

hydraulic system malfunction or that a problem with the

Brake Booster has been detected by the Anti-Lock Brake

System (ABS) / Electronic Stability Control (ESC) system.

In this case, the light will remain on until the condition has

been corrected. If the problem is related to the brake

booster, the ABS pump will run when applying the brake,

and a brake pedal pulsation may be felt during each stop.
The dual brake system provides a reserve braking capacity

in the event of a failure to a portion of the hydraulic

system. A leak in either half of the dual brake system is

indicated by the Brake Warning Light, which will turn on

when the brake fluid level in the master cylinder has

dropped below a specified level.
The light will remain on until the cause is corrected.

NOTE:

The light may flash momentarily during sharp

cornering maneuvers, which change fluid level conditions.

The vehicle should have service performed, and the brake

fluid level checked.
If brake failure is indicated, immediate repair is necessary.

WARNING!

Driving a vehicle with the red brake light on is
dangerous. Part of the brake system may have failed. It
will take longer to stop the vehicle. You could have a
collision. Have the vehicle checked immediately.

Vehicles equipped with the Anti-Lock Brake System (ABS)

are also equipped with Electronic Brake Force Distribution

(EBD). In the event of an EBD failure, the Brake Warning

Light will turn on along with the ABS Light. Immediate

repair to the ABS system is required.
Operation of the Brake Warning Light can be checked by

turning the ignition switch from the OFF position to the

180

GETTING TO KNOW YOUR INSTRUMENT PANEL

ON/RUN position. The light should illuminate for ap-

proximately two seconds. The light should then turn off

unless the parking brake is applied or a brake fault is

detected. If the light does not illuminate, have the light

inspected by an authorized dealer.
The light also will turn on when the parking brake is

applied with the ignition switch in the ON/RUN position.

NOTE:

This light shows only that the parking brake is

applied. It does not show the degree of brake application.

— Hood Open Warning Light

This warning light will illuminate when the hood is

ajar/open and not fully closed.

NOTE:

If the vehicle is moving, there will also be a single

chime.

— Vehicle Security Warning Light — If Equipped

This light will flash at a fast rate for approximately 15

seconds when the vehicle security alarm is arming, and

then will flash slowly until the vehicle is disarmed.

— Engine Coolant Temperature Warning Light

This warning light warns of an overheated engine condi-

tion. If the engine coolant temperature is too high, this

indicator will illuminate and a single chime will sound. If

the temperature reaches the upper limit, a continuous

chime will sound for four minutes or until the engine is

able to cool: whichever comes first.
If the light turns on while driving, safely pull over and stop

the vehicle. If the A/C system is on, turn it off. Also, shift

the transmission into NEUTRAL and idle the vehicle. If the

temperature reading does not return to normal, turn the

engine off immediately and call for service.
Refer to “If Your Engine Overheats” in “In Case Of

Emergency” for further information.

— Battery Charge Warning Light

This warning light will illuminate when the battery is not

charging properly. If it stays on while the engine is run-

ning, there may be a malfunction with the charging system.

Contact an authorized dealer as soon as possible.
This indicates a possible problem with the electrical system

or a related component.

— Oil Pressure Warning Light

This warning light will illuminate to indicate low engine

oil pressure. If the light turns on while driving, stop the

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

181
