RAM 1500 (2019 year). Manual - part 4

• Push the heated seat button

a fourth time to turn the

heating elements off.

NOTE:
• The level of heat selected will stay on until the operator

changes it.

• Once a heat setting is selected, heat will be felt within

two to five minutes.

• The engine must be running for the heated seats to

operate.

Ventilated Seats — If Equipped

Front Ventilated Seats

Located in the seat cushion are small fans that draw the air

from the passenger compartment and move air through

fine perforations in the seat cover to help keep the driver

and front passenger cooler in higher ambient temperatures.

The fans operate at three speeds, HI, MED and LO.

The front ventilated seats control buttons are located on the

center instrument panel below the touchscreen, and are

also located within the climate or controls screen of the

touchscreen.
• Press the ventilated seat button

once to choose HI.

• Press the ventilated seat button

a second time to

choose MED.

• Press the ventilated seat button

a third time to

choose LO.

• Press the ventilated seat button

a fourth time to turn

the ventilation off.

NOTE:

The engine must be running for the ventilated seats

to operate.

Vehicles Equipped With Remote Start

On models that are equipped with remote start, the venti-

lated seats can be programmed to come on during a remote

start.
This feature can be programmed through the Uconnect

system. Refer to “Uconnect Settings” in “Multimedia” for

further information.

54

GETTING TO KNOW YOUR VEHICLE

Rear Ventilated Seats

On some models, the two outboard rear seats are equipped

with ventilated seats. The rear ventilated seat control

switches are located on the rear of the center console.

There are two ventilated seat switches that allow the rear

passengers to operate the seats independently. The fans

operate at three speeds: HI, MED, and LO.
• Push the ventilated seat button

once to choose HI.

• Push the ventilated seat button

a second time to

choose MED.

• Push the ventilated seat button

a third time to

choose LO.

• Push the ventilated seat button

a fourth time to turn

the ventilated seat off.

NOTE:

The engine must be running for the ventilated seats

to operate.

Plastic Grocery Bag Retainers

Retainer hooks which will hold plastic grocery bag handles

are attached to the underside of the rear seat. To access

these hooks, flip the rear seat bottom upward.

HEAD RESTRAINTS

Head restraints are designed to reduce the risk of injury by

restricting head movement in the event of a rear impact.

Head restraints should be adjusted so that the top of the

head restraint is located above the top of your ear.

WARNING!

• All occupants, including the driver, should not oper-

ate a vehicle or sit in a vehicle’s seat until the head
restraints are placed in their proper positions in

(Continued)

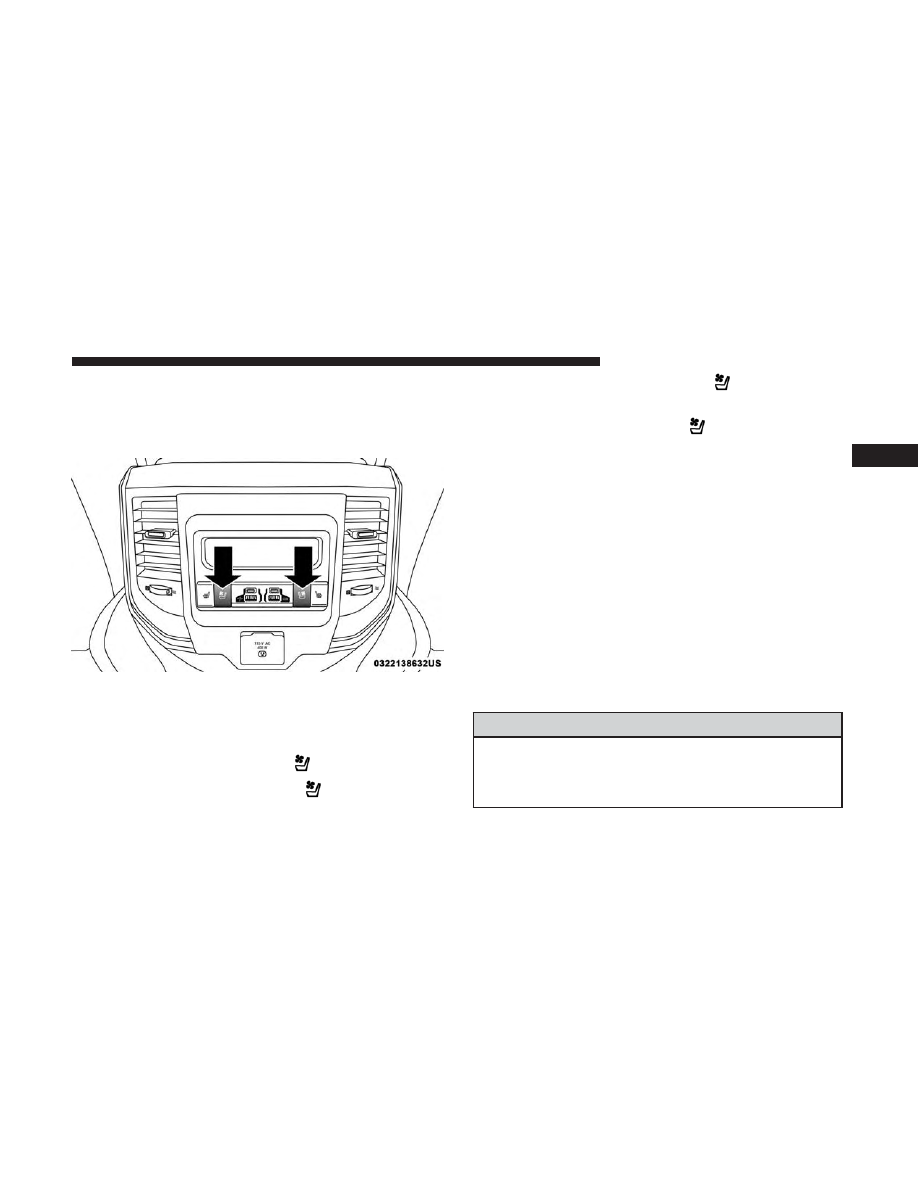

Rear Ventilated Seat Switches

3

GETTING TO KNOW YOUR VEHICLE

55

WARNING! (Continued)

order to minimize the risk of neck injury in the event
of a crash.

• Head restraints should never be adjusted while the

vehicle is in motion. Driving a vehicle with the head
restraints improperly adjusted or removed could
cause serious injury or death in the event of a
collision.

NOTE:

Do not reverse the head restraints (making the rear

of the head restraint face forward) in an attempt to gain

additional clearance to the back of your head.

Front Head Restraints

Your vehicle is equipped with front four way driver and

passenger head restraints.
To raise the head restraint, pull upward on the head

restraint. To lower the head restraint, push the adjustment

button, located at the base of the head restraint, and push

downward on the head restraint.
To adjust the head restraint forward, pull the top of the

head restraint toward the front of the vehicle as desired

and release. To adjust the head restraint rearward, pull the

top of the head restraint to the forward most position and

release. The head restraint will return to the rear most

position.

NOTE:

If your vehicle is equipped with a front bench seat,

the center head restraint is not adjustable or removable.

NOTE:

The head restraints should only be removed by

qualified technicians, for service purposes only. If either of

the head restraints require removal, see an authorized

dealer.

Head Restraint Adjustment Button

56

GETTING TO KNOW YOUR VEHICLE

WARNING!

• All occupants, including the driver, should not oper-

ate a vehicle or sit in a vehicle’s seat until the head
restraints are placed in their proper positions in
order to minimize the risk of neck injury in the event
of a crash.

• Head restraints should never be adjusted while the

vehicle is in motion. Driving a vehicle with the head
restraints improperly adjusted or removed could
cause serious injury or death in the event of a
collision.

Rear Head Restraints

The outboard head restraints are non-adjustable, but can be

folded down for improved rearward visibility. Push the

button on the outboard side of the head restraint to release.

To return the head restraint to its upright position, push up

on the head restraint until it locks back into place.

WARNING!

Sitting in a seat with the head restraint in its lowered
position could result in serious injury or death in a
collision. Always make sure the outboard head re-
straints are in their upright positions when the seat is
to be occupied.

The center head restraint is not adjustable or removable.

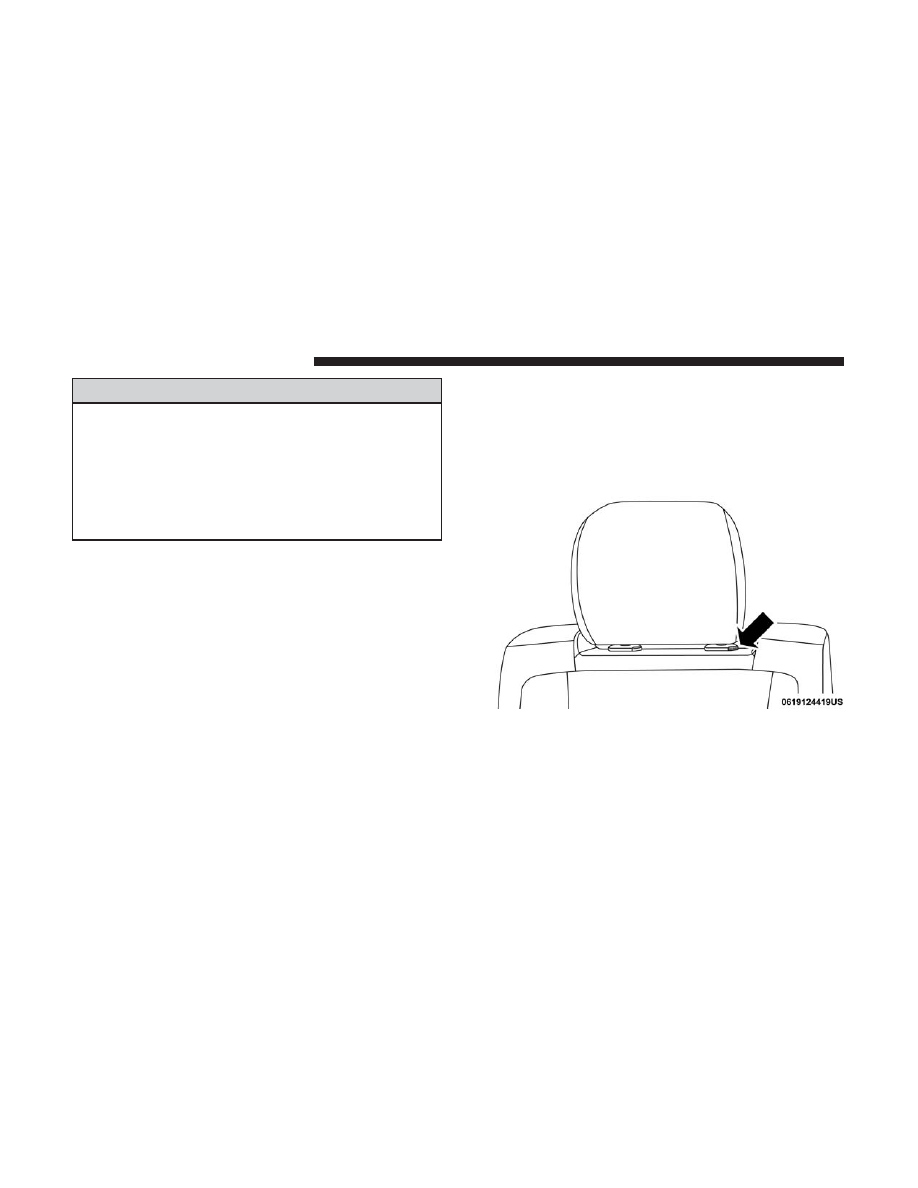

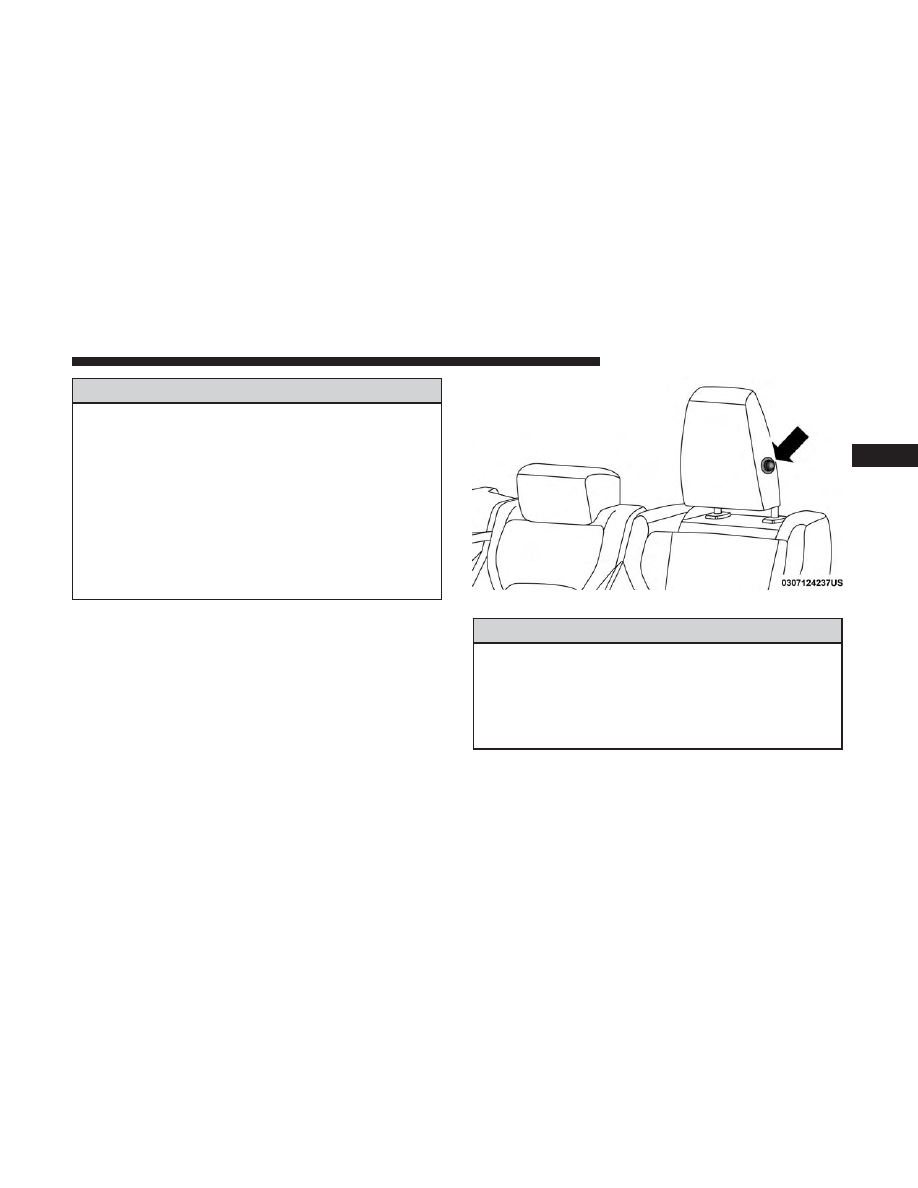

Release Button

3

GETTING TO KNOW YOUR VEHICLE

57

NOTE:

The head restraints should only be removed by

qualified technicians, for service purposes only. If any of

the head restraints require removal, see an authorized

dealer.
For child restraint tethering, refer to “Occupant Restraint

Systems” in “Safety” for further information.

STEERING WHEEL

Tilt/Telescoping Steering Column

This feature allows you to tilt the steering column upward

or downward. It also allows you to lengthen or shorten the

steering column. The tilt/telescoping lever is located on the

steering column, below the multifunction lever.

To unlock the steering column, push the lever downward.

To tilt the steering column, move the steering wheel

upward or downward as desired. To lengthen or shorten

the steering column, pull the steering wheel outward or

push it inward as desired. To lock the steering column into

position, push the lever upward until fully engaged.

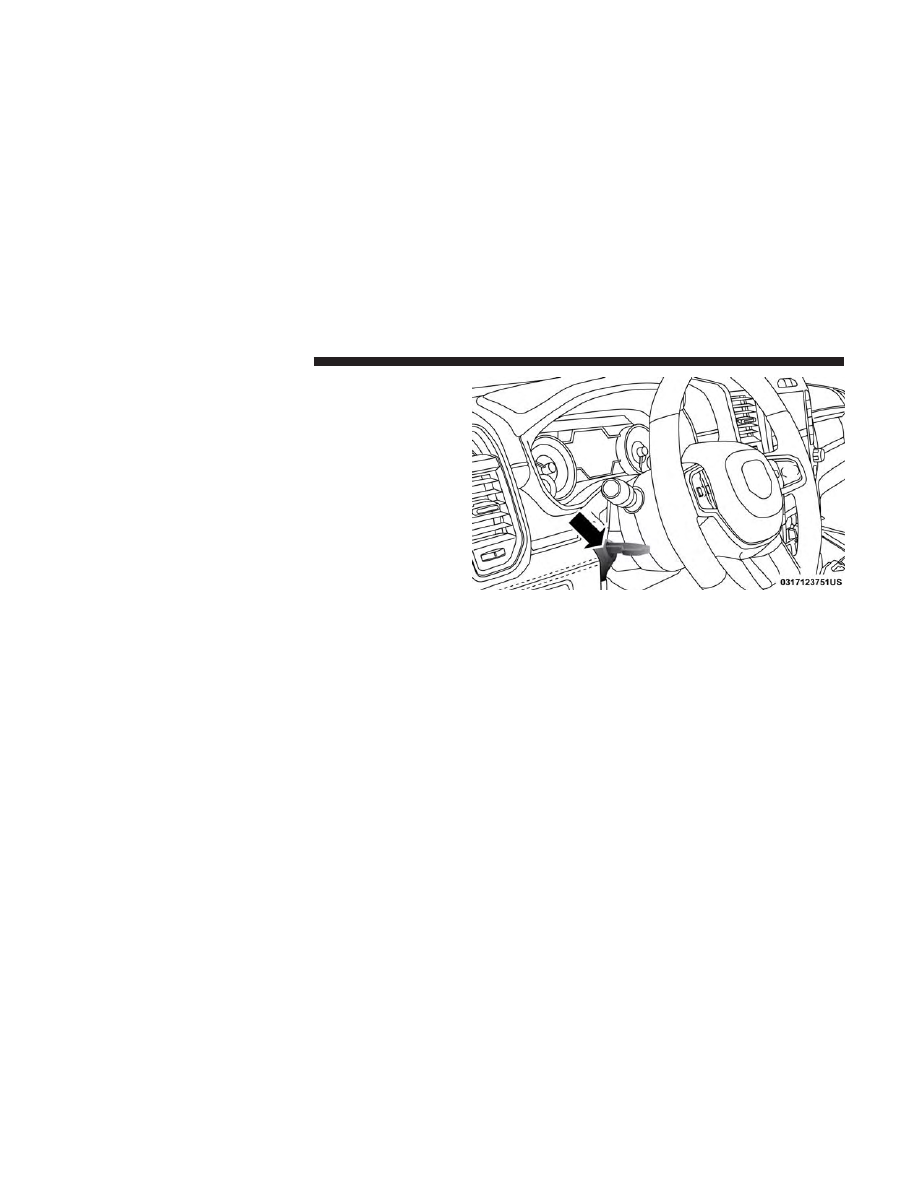

Tilt/Telescoping Lever

58

GETTING TO KNOW YOUR VEHICLE

WARNING!

Do not adjust the steering column while driving.
Adjusting the steering column while driving or driv-
ing with the steering column unlocked, could cause the
driver to lose control of the vehicle. Failure to follow
this warning may result in serious injury or death.

Heated Steering Wheel — If Equipped

The steering wheel contains a heating element that helps

warm your hands in cold weather. The heated steering

wheel has only one temperature setting. Once the heated

steering wheel has been turned on, it will stay on until the

operator turns it off. The heated steering wheel may not

turn on when it is already warm.
The heated steering wheel control button is located on the

center instrument panel below the touchscreen, and are

also located within the climate or controls screen of the

touchscreen.
• Press the heated steering wheel button

once to turn

the heating element on.

• Press the heated steering wheel button

a second time

to turn the heating element off.

NOTE:

The engine must be running for the heated steering

wheel to operate.

Vehicles Equipped With Remote Start

On models that are equipped with remote start, the heated

steering wheel can be programmed to come on during a

remote start.
This feature can be programmed through the Uconnect

system. Refer to “Uconnect Settings” in “Multimedia” for

further information.

WARNING!

• Persons who are unable to feel pain to the skin

because of advanced age, chronic illness, diabetes,
spinal cord injury, medication, alcohol use, exhaus-
tion, or other physical conditions must exercise care
when using the steering wheel heater. It may cause
burns even at low temperatures, especially if used
for long periods.

• Do not place anything on the steering wheel that

insulates against heat, such as a blanket or steering
wheel covers of any type and material. This may
cause the steering wheel heater to overheat.

3

GETTING TO KNOW YOUR VEHICLE

59

DRIVER ADJUSTABLE PEDALS — IF EQUIPPED

The adjustable pedals system is designed to allow a greater

range of driver comfort for steering wheel tilt and seat

position. This feature allows the brake and accelerator

pedals to move toward or away from the driver to provide

improved position with the steering wheel.
The adjustable pedal switch is located on the instrument

panel, below the headlight switch.

• The pedals can be adjusted with the ignition OFF.

• The pedals cannot be adjusted when the vehicle is in

REVERSE or when the Speed Control System or Adap-

tive Cruise Control systems are on. The following mes-

sages will appear on vehicles equipped with an instru-

ment cluster display if the pedals are attempted to be

adjusted when the system is locked out: “Adjustable

Pedal Disabled — Cruise Control Engaged” or “Adjust-

able Pedal Disabled — Vehicle In Reverse”.

NOTE:
• Always adjust the pedals to a position that allows full

pedal travel.

• Further small adjustments may be necessary to find the

best possible seat/pedal position.

• For vehicles equipped with Driver Memory Seat, you

can use your key fob or the memory switch on the

driver’s door trim panel to return the adjustable pedals

to pre-programmed positions.

• Refer to “Driver Memory Seat” in “Getting To Know

Your Vehicle” for further information.

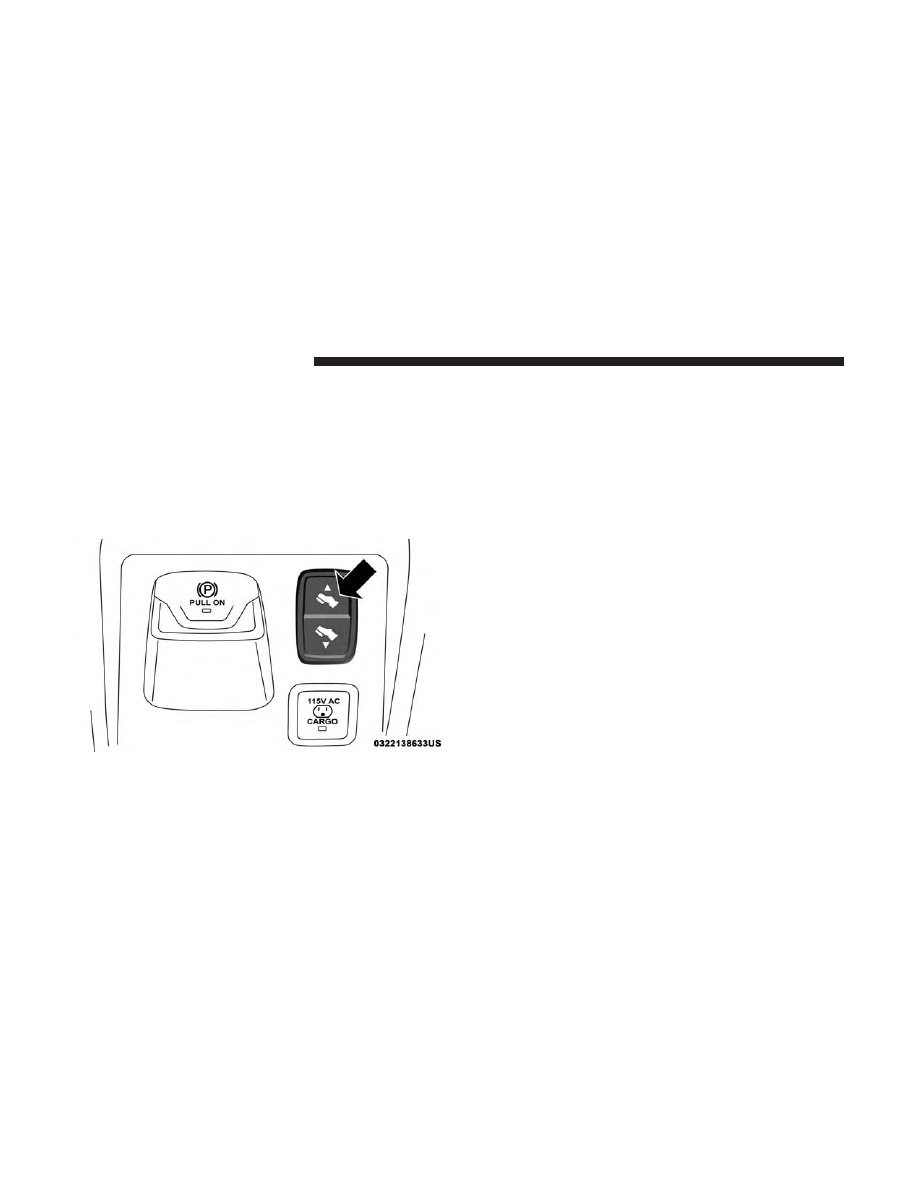

Adjustable Pedals Switch

60

GETTING TO KNOW YOUR VEHICLE

WARNING!

Do not adjust the pedals while the vehicle is moving.
You could lose control and have an accident. Always
adjust the pedals while the vehicle is parked.

CAUTION!

Do not place any article under the adjustable pedals or
impede its ability to move, as it may cause damage to
the pedal controls. Pedal travel may become limited if
movement is stopped by an obstruction in the adjust-
able pedal’s path.

MIRRORS

Inside Day/Night Mirror — If Equipped

The mirror head can be adjusted up, down, left, and right

for various drivers. The mirror should be adjusted to center

on the view through the rear window.
Headlight glare from vehicles behind you can be reduced

by moving the small control under the mirror to the night

position (toward the rear of the vehicle). The mirror should

be adjusted while set in the day position (toward the

windshield).

Automatic Dimming Mirror — If Equipped

The mirror head can be adjusted up, down, left, and right

for various drivers. The mirror should be adjusted to center

on the view through the rear window.
This mirror automatically adjusts for headlight glare from

vehicles behind you.

NOTE:

The Automatic Dimming feature is disabled when

the vehicle is in REVERSE to improve rear view viewing.

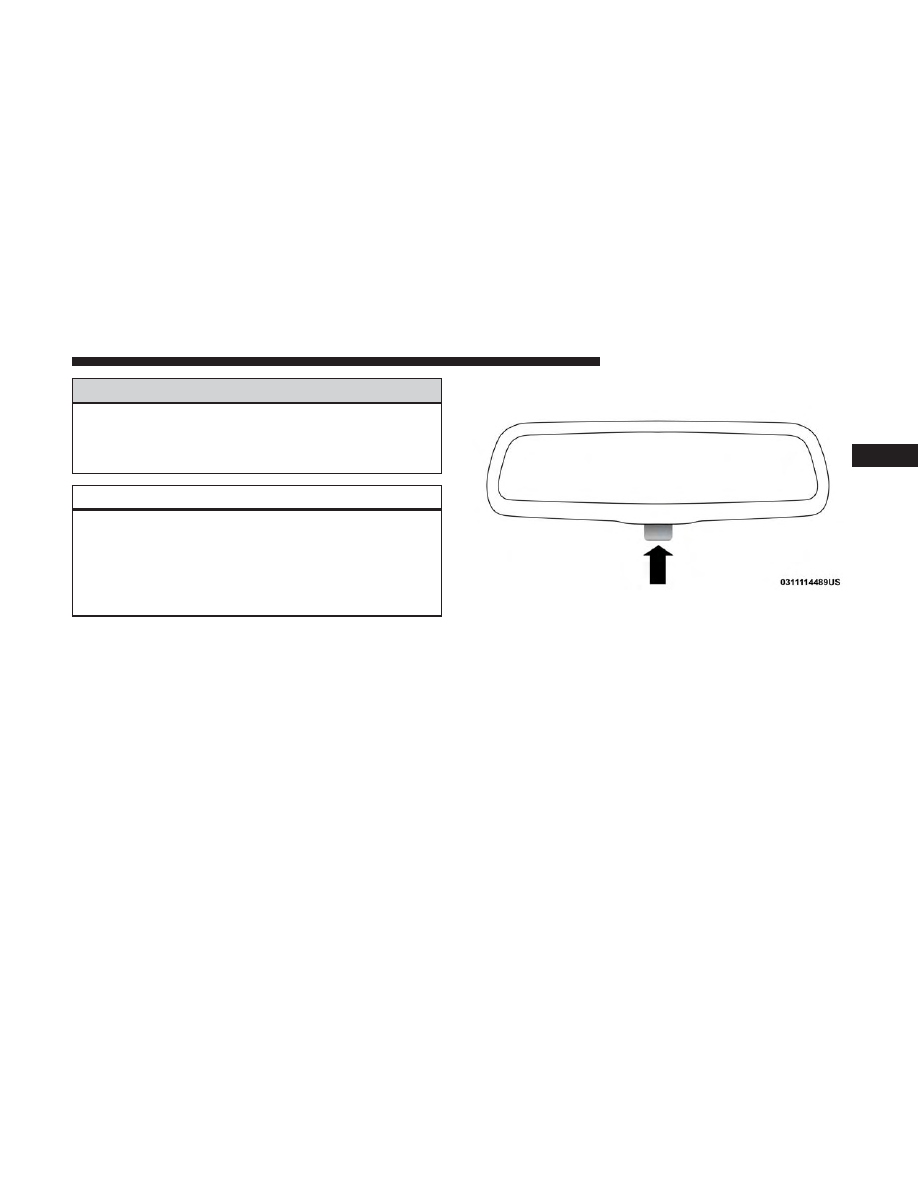

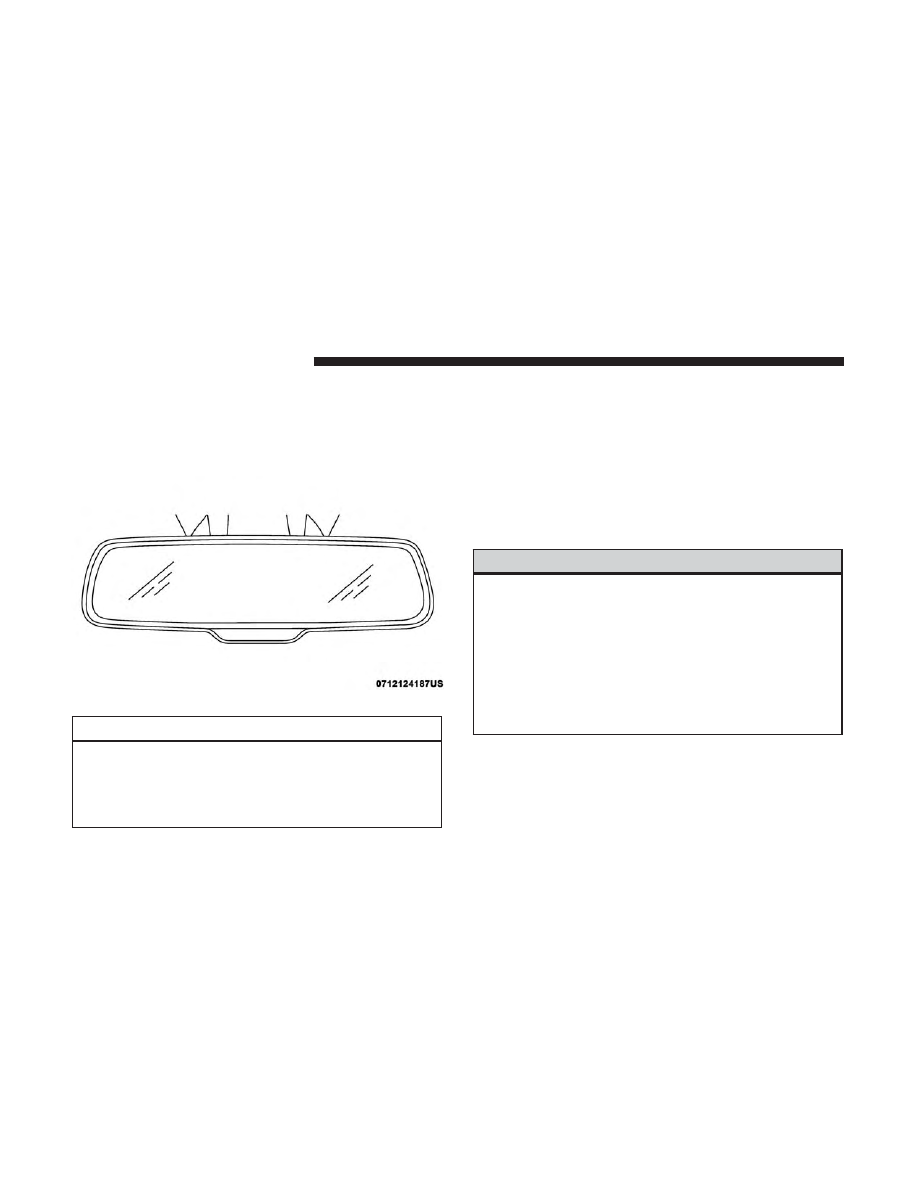

Adjusting Rearview Mirror

3

GETTING TO KNOW YOUR VEHICLE

61

The Automatic Dimming feature can be turned on or off

through the touchscreen.
• Press the mirror dimmer button once to turn the feature on.
• Press the mirror dimmer button a second time to turn

the feature off.

CAUTION!

To avoid damage to the mirror during cleaning, never
spray any cleaning solution directly onto the mirror.
Apply the solution onto a clean cloth and wipe the
mirror clean.

Outside Mirrors

To receive maximum benefit, adjust the outside mirrors to

center on the adjacent lane of traffic with a slight overlap of

the view obtained on the inside mirror.

NOTE:

If your vehicle is equipped with puddle lamps

under the outside mirrors, they can be turned off through

the Uconnect display. For further information, refer to

“Uconnect Settings” in “Multimedia”.

WARNING!

Vehicles and other objects seen in the passenger side
convex mirror will look smaller and farther away than
they really are. Relying too much on your passenger
side convex mirror could cause you to collide with
another vehicle or other object. Use your inside mirror
when judging the size or distance of a vehicle seen in
the passenger side convex mirror. Some vehicles will
not have a convex passenger side mirror.

Driver’s Outside Automatic Dimming Mirror — If
Equipped

The driver’s outside mirror will automatically adjust for

glare from vehicles behind you. This feature is controlled

Automatic Dimming Mirror

62

GETTING TO KNOW YOUR VEHICLE

by the inside automatic dimming mirror and will automati-

cally adjust for headlight glare when the inside mirror

adjusts.

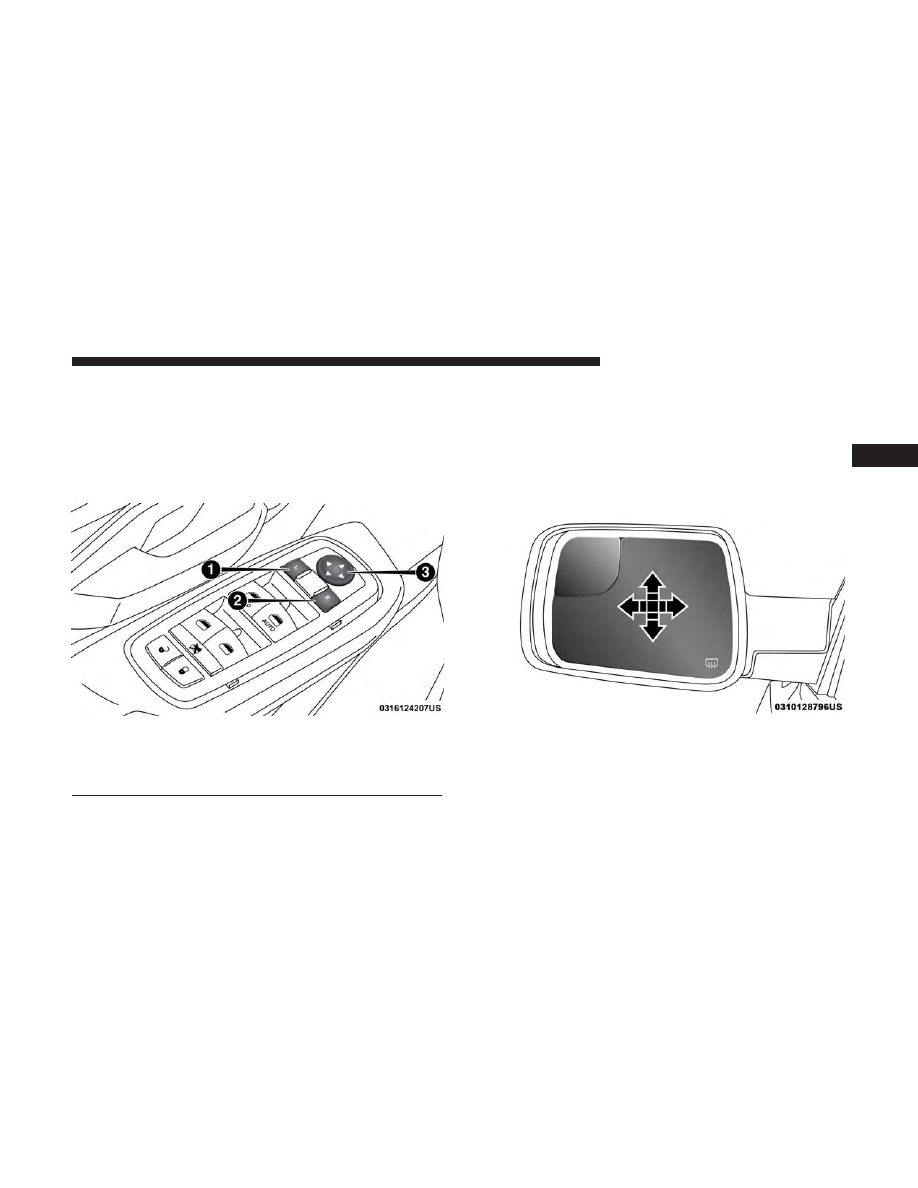

Power Mirrors — If Equipped

The controls for the power mirrors are located on the

driver’s door trim panel.

The power mirror controls consist of mirror select buttons

and a four-way mirror control switch.
To adjust a mirror, push either the L (left) or R (right)

button to select the mirror that you want to adjust.
Using the mirror control switch, push on any of the four

arrows for the direction that you want the mirror to move.

Power Mirror Controls

1 — Left Mirror Selection
2 — Right Mirror Selection
3 — Mirror Direction Control

Power Mirror Movement

3

GETTING TO KNOW YOUR VEHICLE

63

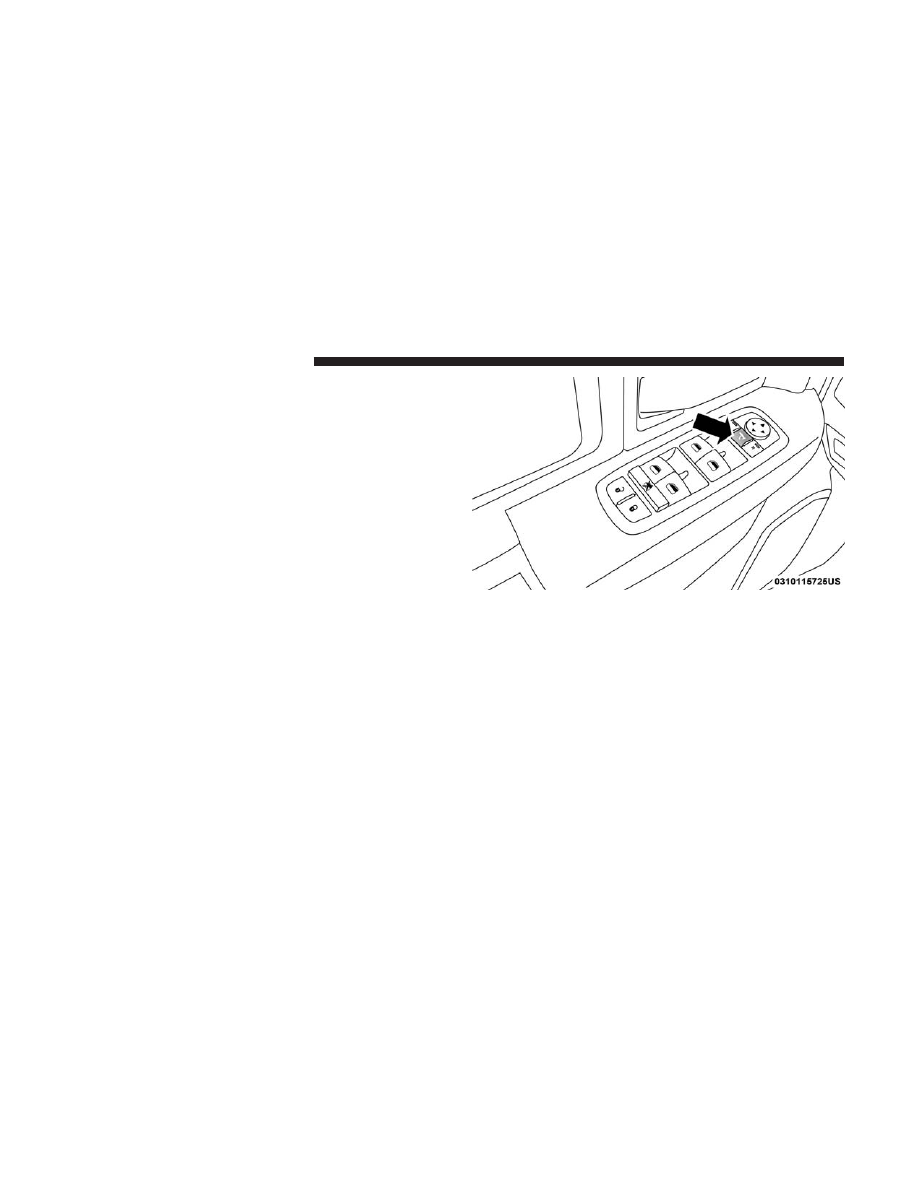

Power Folding Outside Mirrors For Standard And
Trailer Tow — If Equipped

If equipped with power folding mirrors, they can be

electrically folded rearward and unfolded into the drive

position.
The switch for the power folding mirrors is located be-

tween the power mirror switches L (left) and R (right).

Push the switch once and the mirrors will fold in, push the

switch a second time and the mirrors will return to the

normal driving position.
If the mirror is manually folded after electrically cycled, a

potential extra button push is required to get the mirrors

back to the home position. If the mirror does not electri-

cally fold, check for ice or dirt build up at the pivot area

which can cause excessive drag.

Resetting The Power Folding Outside Mirrors

You may need to reset the power folding mirrors if the

following occurs:
• The mirrors are accidentally blocked while folding.
• The mirrors are accidentally manually folded/unfolded.
• The mirrors come out of the unfolded position.
• The mirrors shake and vibrate at normal driving speeds.

Power Folding Mirror Switch

64

GETTING TO KNOW YOUR VEHICLE

To Reset The Power Folding Mirrors:

1. Using the power folding mirror switch, move the mirror

to its normal driving (home) position.

2. Using the power folding mirror switch, move the mirror

to the full retract position (this may require multiple

button pushes). This resets them to their normal posi-

tion.

NOTE:
• The power fold mirrors are designed to operate while

the vehicle is stationary or traveling at moderate speeds.

If you attempt to power fold the mirrors at high speeds

they may not fully open or close. You should slow down

to a moderate speed and complete the operation.

• When pushing the power fold button 10 or more times

in one minute the system shuts down for one minute to

protect the motors from over heating.

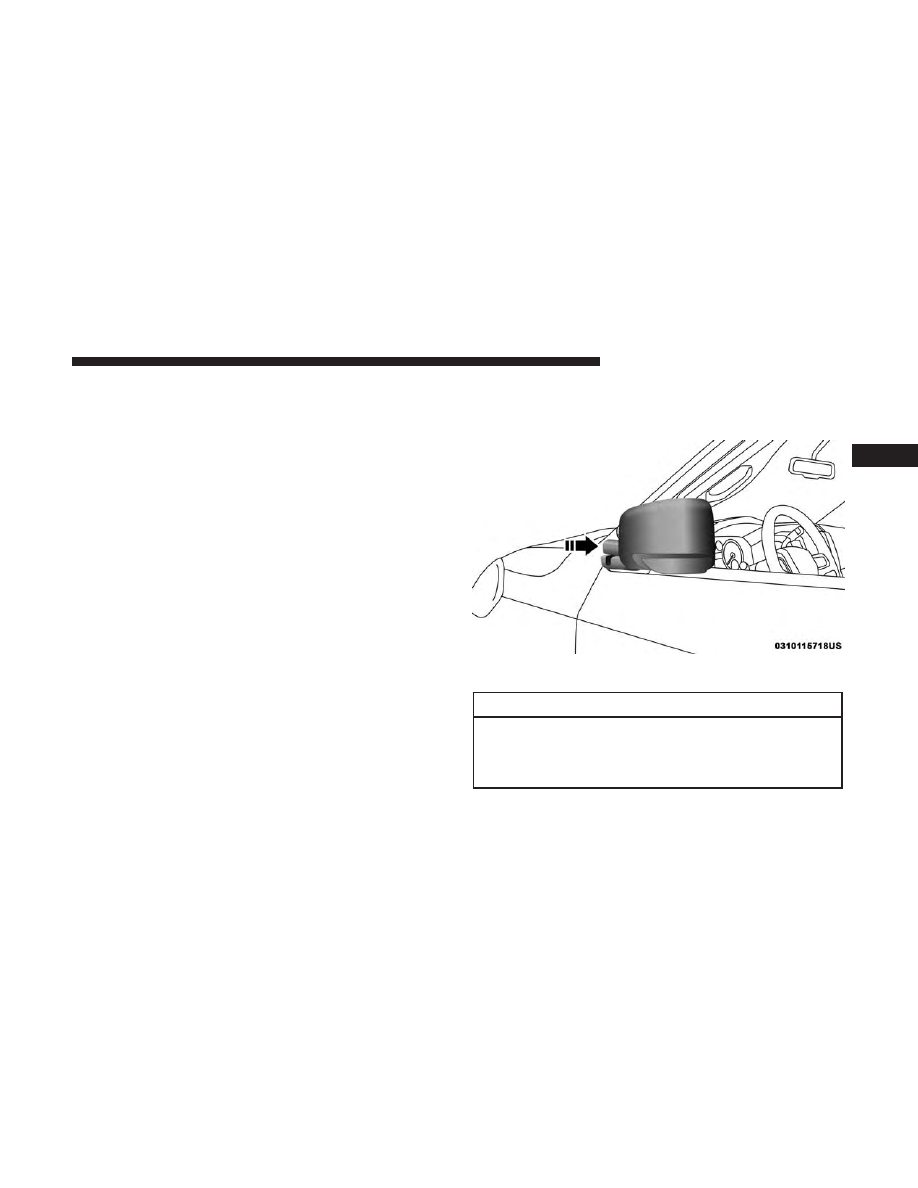

Outside Mirrors Folding Feature

All outside mirrors are designed to be able to be manually

folded both forward and rearward to prevent damage.

CAUTION!

It is recommended to fold the mirrors into the full
rearward position to resist damage when entering a car
wash or a narrow location.

Folding Mirror

3

GETTING TO KNOW YOUR VEHICLE

65

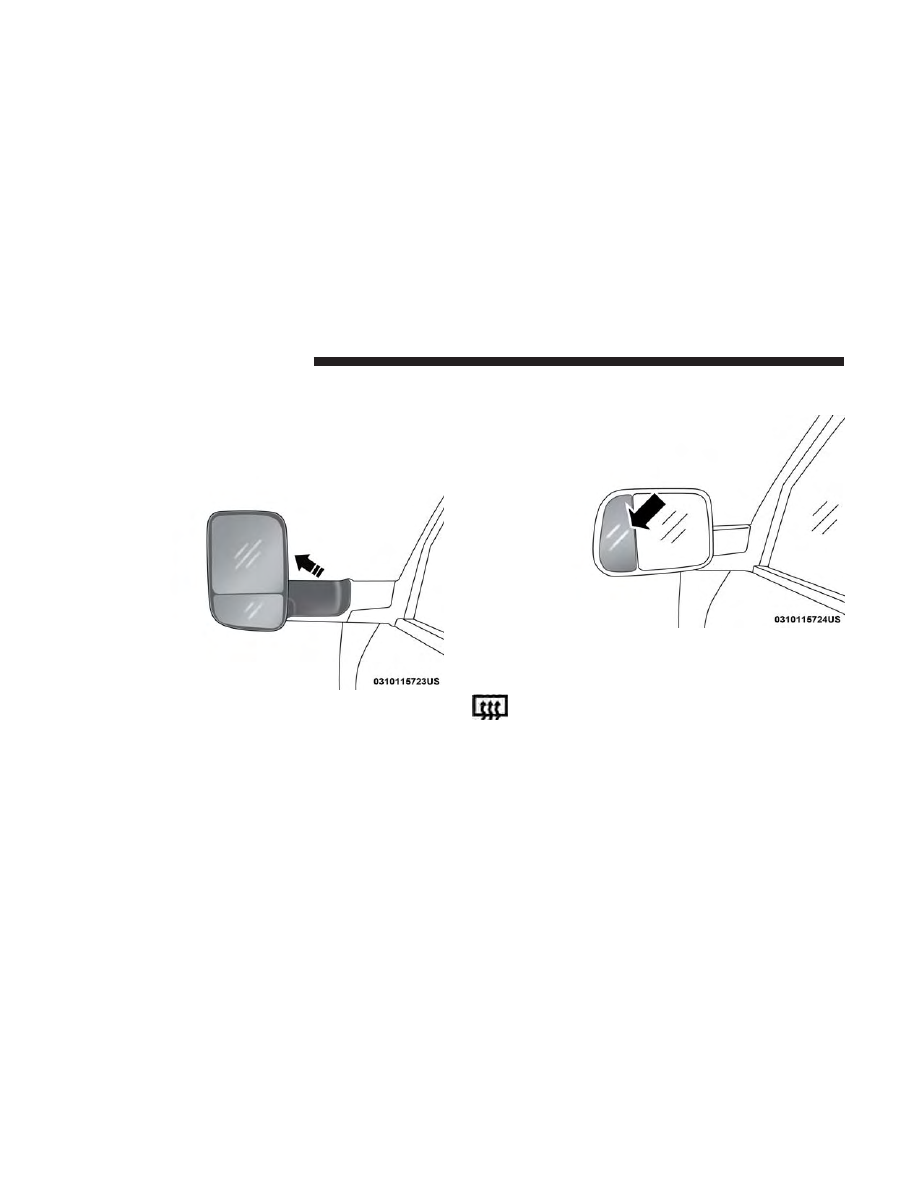

Trailer Towing Mirrors — If Equipped

These mirrors are designed with an adjustable mirror head

to provide a greater vision range when towing extra-wide

loads. To change position inboard or outboard, the mirror

head should be rotated (flipped in or out).

NOTE:

Fold the trailer towing mirrors rearward prior to

entering an automated car wash.

A small blindspot mirror is located next to main mirror and

can be adjusted separately.

Heated Mirrors — If Equipped

These mirrors are heated to melt frost or ice. This

feature will be activated whenever you turn on the

rear window defroster (if equipped).
Refer to “Climate Controls” in this section for further

information.

Trailer Towing Position

Blindspot Mirror

66

GETTING TO KNOW YOUR VEHICLE

Tilt Side Mirrors In Reverse — If Equipped

Tilt Side Mirrors In Reverse provides automatic outside

mirror positioning which will aid the driver’s view of the

ground rearward of the front doors. The outside mirrors

will move slightly downward from the present position

when the vehicle is shifted into REVERSE. The outside

mirrors will then return to the original position when the

vehicle is shifted out of the REVERSE position. Each stored

memory setting will have an associated Tilt Side Mirrors In

Reverse position.

NOTE:

The Tilt Side Mirrors In Reverse feature is not

turned on when delivered from the factory.
This feature can be programmed through the Uconnect

system. Refer to “Uconnect Settings” in “Multimedia” for

further information.

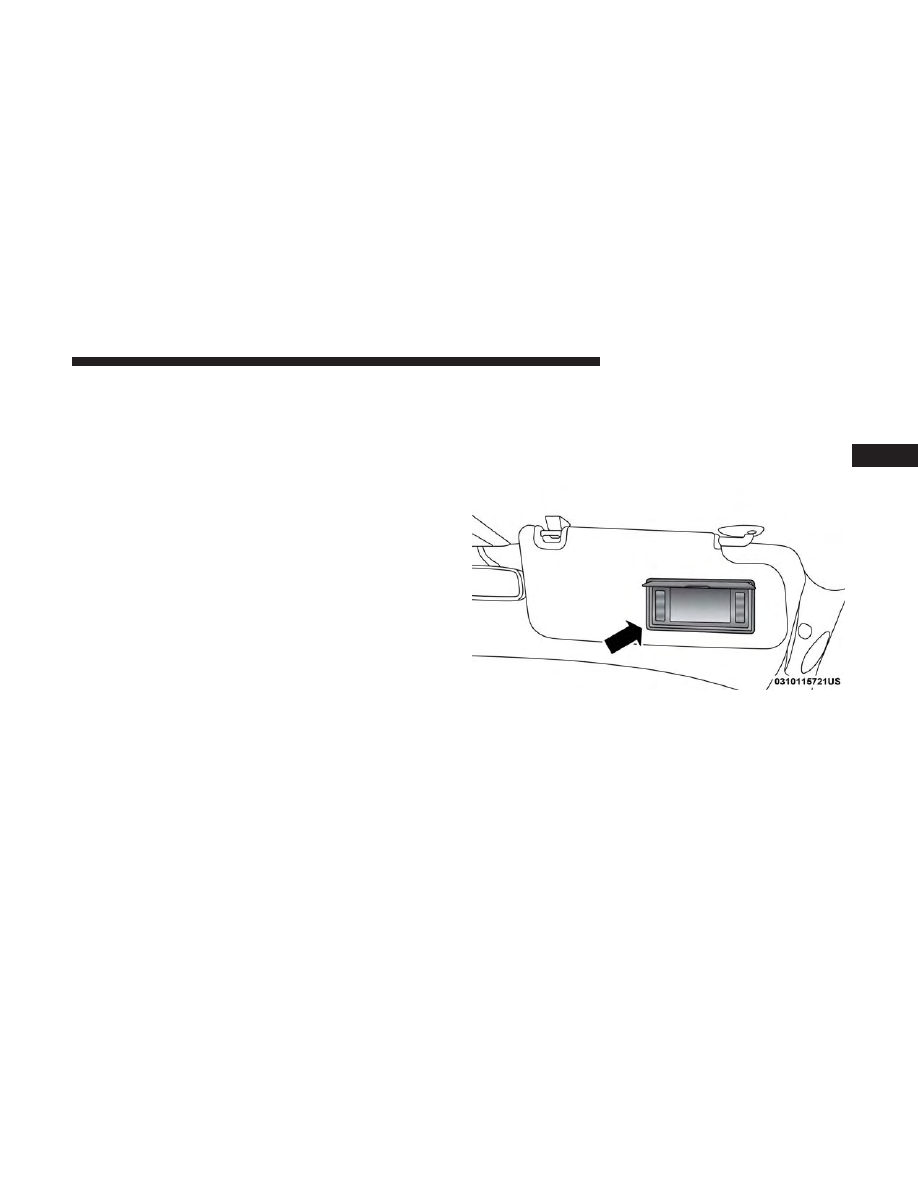

Illuminated Vanity Mirror — If Equipped

Illuminated vanity mirrors are located on each sun visor. To

use the mirror, rotate the sun visor down and swing the

mirror cover upward. The lights will turn on automatically.

Closing the mirror cover turns off the light.

Illuminated Vanity Mirror

3

GETTING TO KNOW YOUR VEHICLE

67

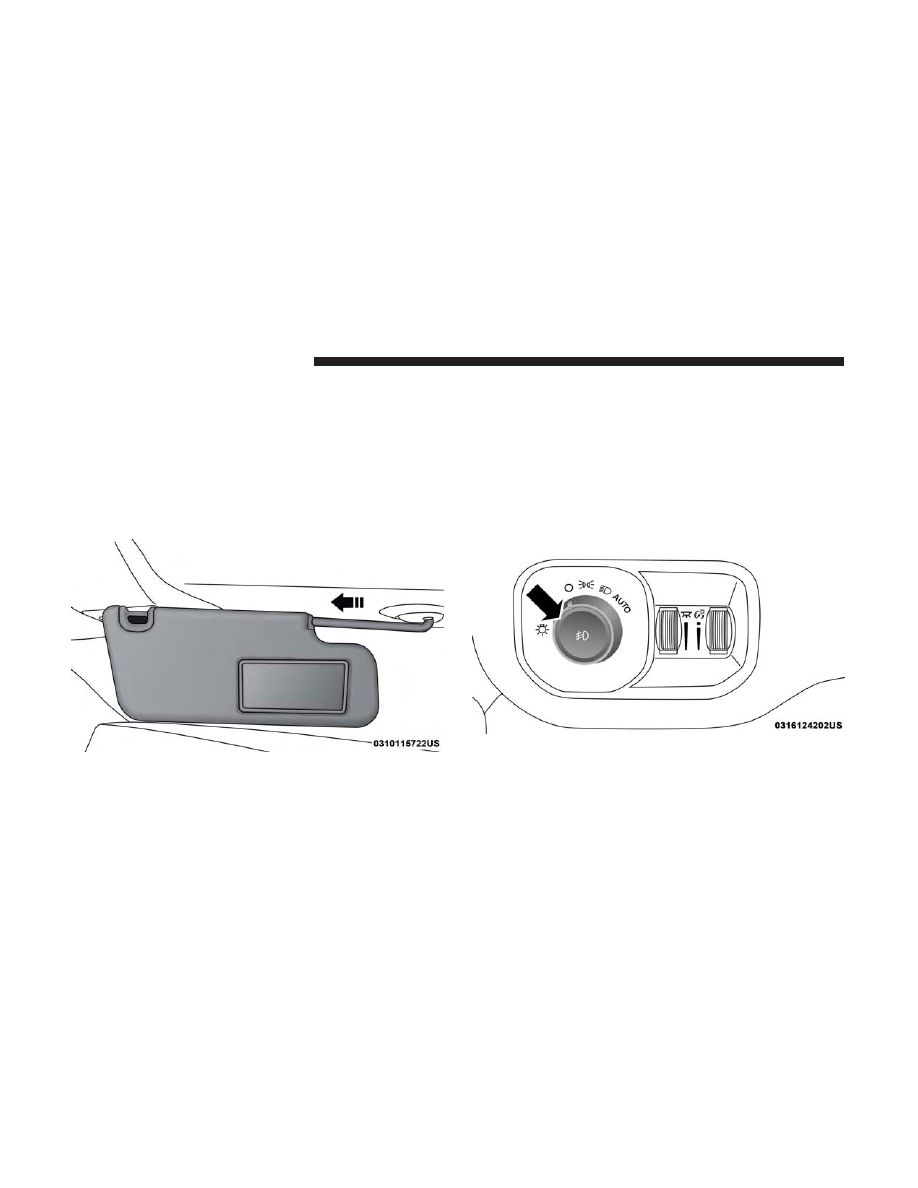

“Slide-On-Rod” Features Of Sun Visor — If
Equipped

The sun visor “Slide-On-Rod” feature allows for additional

flexibility in positioning the visor to block out the sun.
To use the “Slide-On-Rod” feature, rotate the sun visor

downward and unclip it. Pull the sun visor along the

“Slide-On-Rod” until the sun visor is in the desired posi-

tion.

EXTERIOR LIGHTS

Headlight Switch

The headlight switch is located on the left side of the

instrument panel. This switch controls the operation of the

headlights, parking lights, automatic headlights — if

equipped, instrument panel light dimming, cargo light — if

equipped, and fog lights — if equipped.

Rotate the headlight switch clockwise to the first detent for

parking light and instrument panel light operation. Rotate

the headlight switch to the second detent for headlight,

parking light, and instrument panel light operation.

“Slide-On-Rod” Extender

Headlight Switch

68

GETTING TO KNOW YOUR VEHICLE

Daytime Running Lights (DRL) — If Equipped

The headlights on your vehicle will illuminate when the

engine is started and the transmission is in any gear except

PARK. This provides a constant

⬙lights on⬙ condition until

the ignition is turned OFF. The lights illuminate at less than

half of normal intensity. If the parking brake is applied, the

Daytime Running Lights (DRL) will turn off. Also, if a turn

signal is activated, the DRL lamp on the same side of the

vehicle may turn off for the duration of the turn signal

activation. Once the turn signal is no longer active, the DRL

lamp will illuminate.

NOTE:

If allowed by law in the country in which the

vehicle was purchased, the Daytime Running Lights can be

turned on and off using the Uconnect System, refer to

“Uconnect Settings” in “Multimedia” for further informa-

tion.

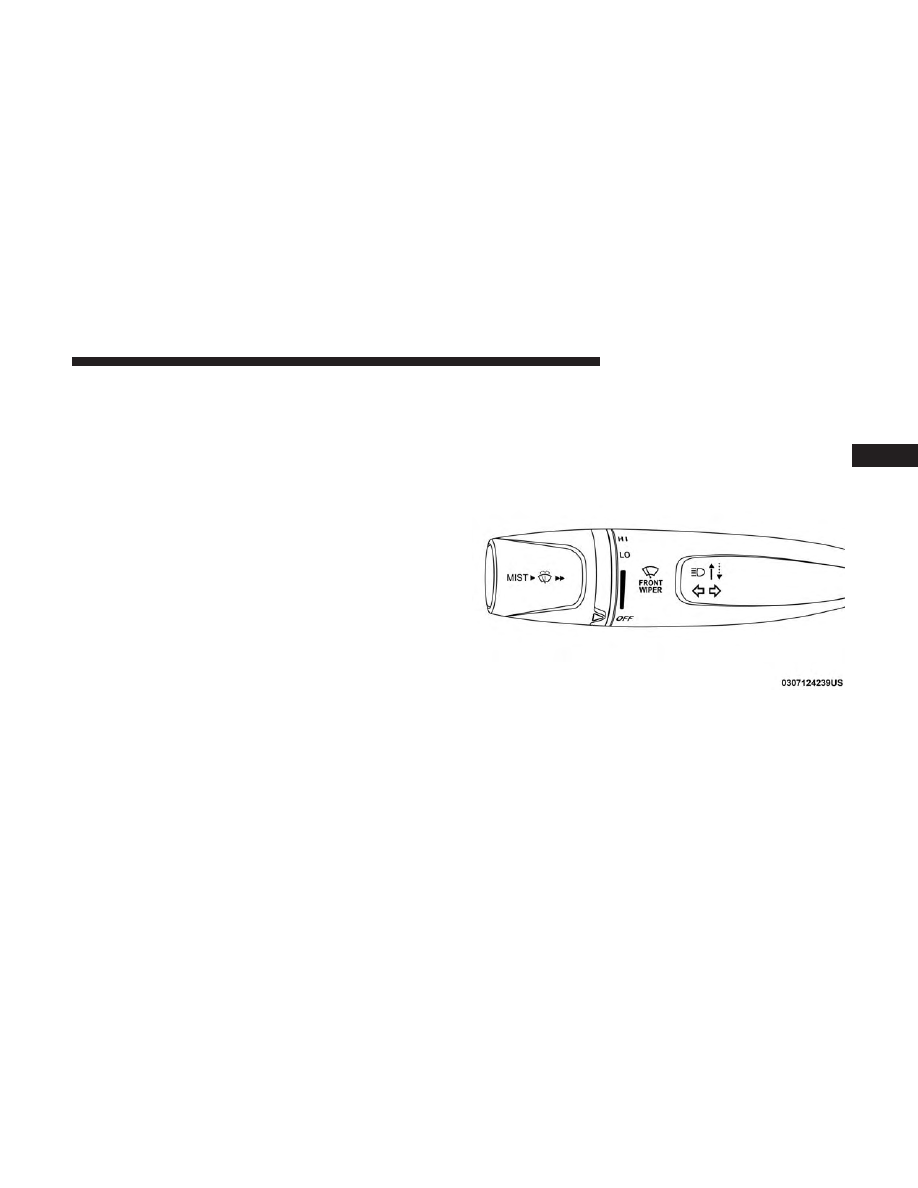

Multifunction Lever

The multifunction lever is located on the left side of the

steering column.

High/Low Beam Switch

Push the multifunction lever toward the instrument panel

to switch the headlights to high beam. Pulling the multi-

function lever back toward the steering wheel will turn the

low beams back on, or shut the high beams off.

High/Low Beam Switch

3

GETTING TO KNOW YOUR VEHICLE

69
