If your vehicle is equipped with Remote Keyless Entry
(RKE) the lights will also turn on when the UNLOCK
button on the RKE transmitter is pressed.

The courtesy lights also function as reading lights. Press
in on each lens to turn these lights on while inside the
vehicle. Press a second time to turn each light off. You
may adjust the direction of these lights by pressing the
outside ring, which is identified with four directional
arrows (LED lamps only).

The area around the instrument panel cupholders is also
illuminated from a light in the overhead console (pre-
mium console only). This light is turned on when the
headlight switch is on, and will adjust in brightness when
the dimmer control is rotated up or down.

Sunglass Storage (Non-Sunroof Only)

At the front of the overhead console, a compartment is
provided for the storage of two pairs of sunglasses.

From the closed position, press the door latch to open the
compartment.

The door will slowly rotate to the full open position.

Over Door Latch

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

229

From this position, the door can be fully closed or, by
rotating upward about 3/4 of the way and releasing,
positioned for conversation mirror use.

NOTE:

From the “conversation mirror” position, the

door can only be closed.

To return to the full open position, the door must first be
closed and then opened by pressing the latch again to
release.

Full Open Position

Conversation Mirror Position

230

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Rear Courtesy/Reading Lights — If Equipped

The overhead console has two sets of courtesy lights. The
lights turn on when a front door, a sliding door or the
liftgate is opened. If your vehicle is equipped with
Remote Keyless Entry (RKE) the lights will also turn on
when the UNLOCK button on the RKE transmitter is
pressed.

The courtesy lights also function as reading lights. Press
in on each lens to turn these lights on while inside the
vehicle. Press the lens a second time to turn each light off.
You may adjust the direction of these lights by pressing
the outside ring, which is identified with four directional
arrows.

Rear Overhead Consoles — If Equipped

The rear overhead storage system is available in two
versions: with or without sunroof.

An additional LED at the front of the rear console shines
down on the front foot-well area while in courtesy mode,
for added convenience.

Reading Lights

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

231

Rear Console Halo Lighting

The rear overhead console has recessed halo lighting
around the perimeter of the console base. This feature
provides additional lighting options while traveling and
is controlled by the headlight switch. Refer to “Lights/
Halo Lights — If Equipped” in “Understanding the
Features Of Your Vehicle” for further information.

GARAGE DOOR OPENER — IF EQUIPPED

HomeLink® replaces up to three remote controls (hand-
held transmitters) that operate devices such as garage
door openers, motorized gates, lighting or home security
systems. The HomeLink® unit operates off your vehicle’s
battery.

Overhead Compartment Features

1 — LCD Screen*

5 — Storage

2 — Rear HVAC

6 — LCD Screen*

3 — Interior Lights

7 — Interior Lights

4 — Storage

8 — Halo Lighting

* If equipped, otherwise storage.

232

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

The HomeLink® buttons, located on either the overhead
console, headliner or sunvisor, designate the three differ-
ent HomeLink® channels. The HomeLink® indicator is
located above the center button.

NOTE:

HomeLink® is disabled when the Vehicle Secu-

rity Alarm is active.

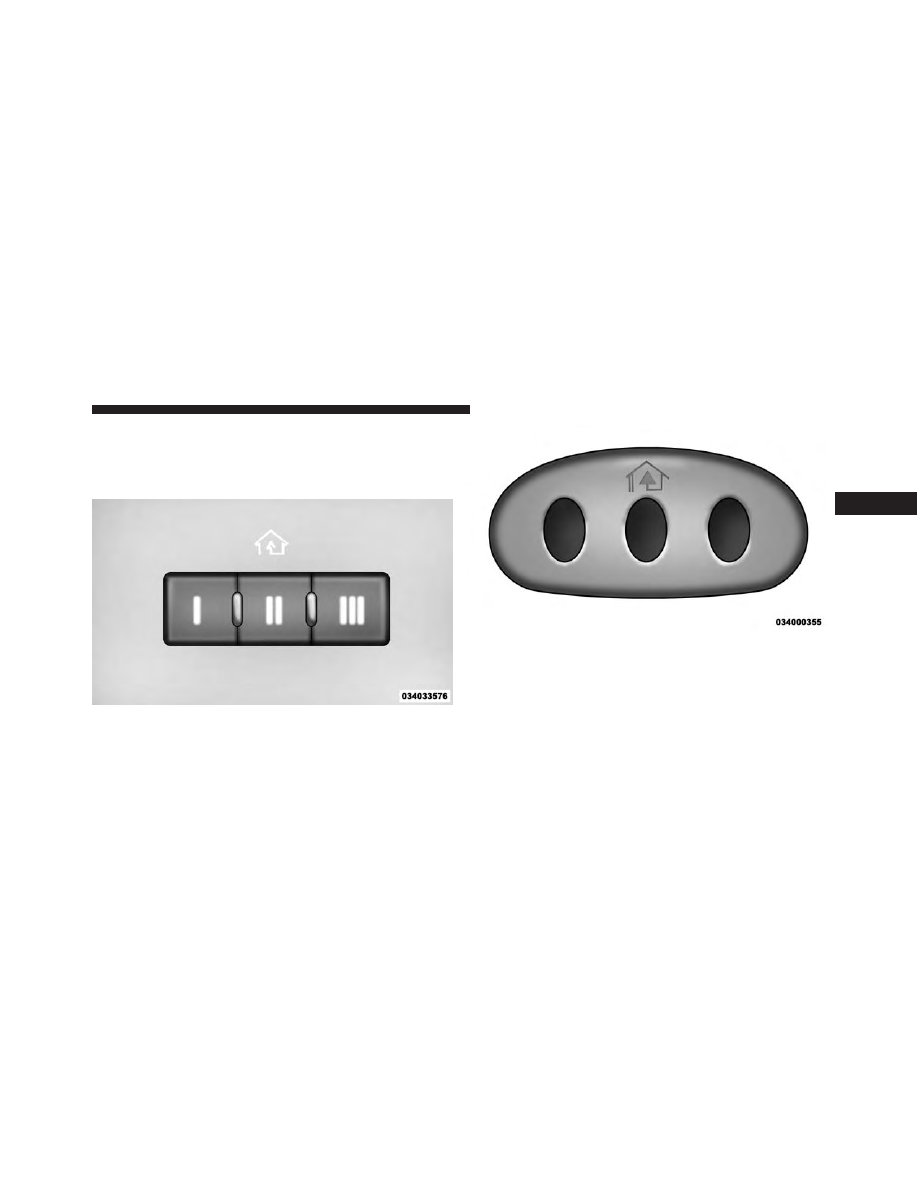

HomeLink® Buttons/Overhead Consoles

HomeLink® Buttons/Sunvisor/Headliner

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

233

Before You Begin Programming HomeLink®

Be sure that your vehicle is parked outside of the garage
before you begin programming.

For more efficient programming and accurate transmis-
sion of the radio-frequency signal it is recommended that
a new battery be placed in the hand-held transmitter of
the device that is being programmed to the HomeLink®
system.

To erase the channels place the ignition in the ON/RUN
position and push and hold the two outside HomeLink®
buttons (I and III) for up 20 seconds or until the red
indicator flashes.

NOTE:

• Erasing all channels should only be performed when

programming HomeLink® for the first time. Do not
erase channels when programming additional buttons.

• If you have any problems, or require assistance, please

call toll-free 1-800-355-3515 or, on the Internet at
HomeLink.com for information or assistance.

Programming A Rolling Code

For programming garage door openers that were manu-
factured after 1995. These garage door openers can be
identified by the “LEARN” or “TRAIN” button located
where the hanging antenna is attached to the garage door
opener. It is NOT the button that is normally used to
open and close the door. The name and color of the
button may vary by manufacturer.

234

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

1. Place the ignition in the ON/RUN position.

2. Place the hand-held transmitter 1 to 3 inches (3 to

8 cm) away from the HomeLink® button you wish to
program while keeping the HomeLink® indicator
light in view.

3. Push and hold the HomeLink® button you want to

program while you push and hold the hand-held
transmitter button.

4. Continue to hold both buttons and observe the indi-

cator light. The HomeLink® indicator will flash slowly
and then rapidly after HomeLink® has received the
frequency signal from the hand-held transmitter. Re-
lease both buttons after the indicator light changes
from slow to rapid.

5. At the garage door opener motor (in the garage),

locate the “LEARN” or “TRAINING” button. This can
usually be found where the hanging antenna wire is
attached to the garage door opener/device motor.

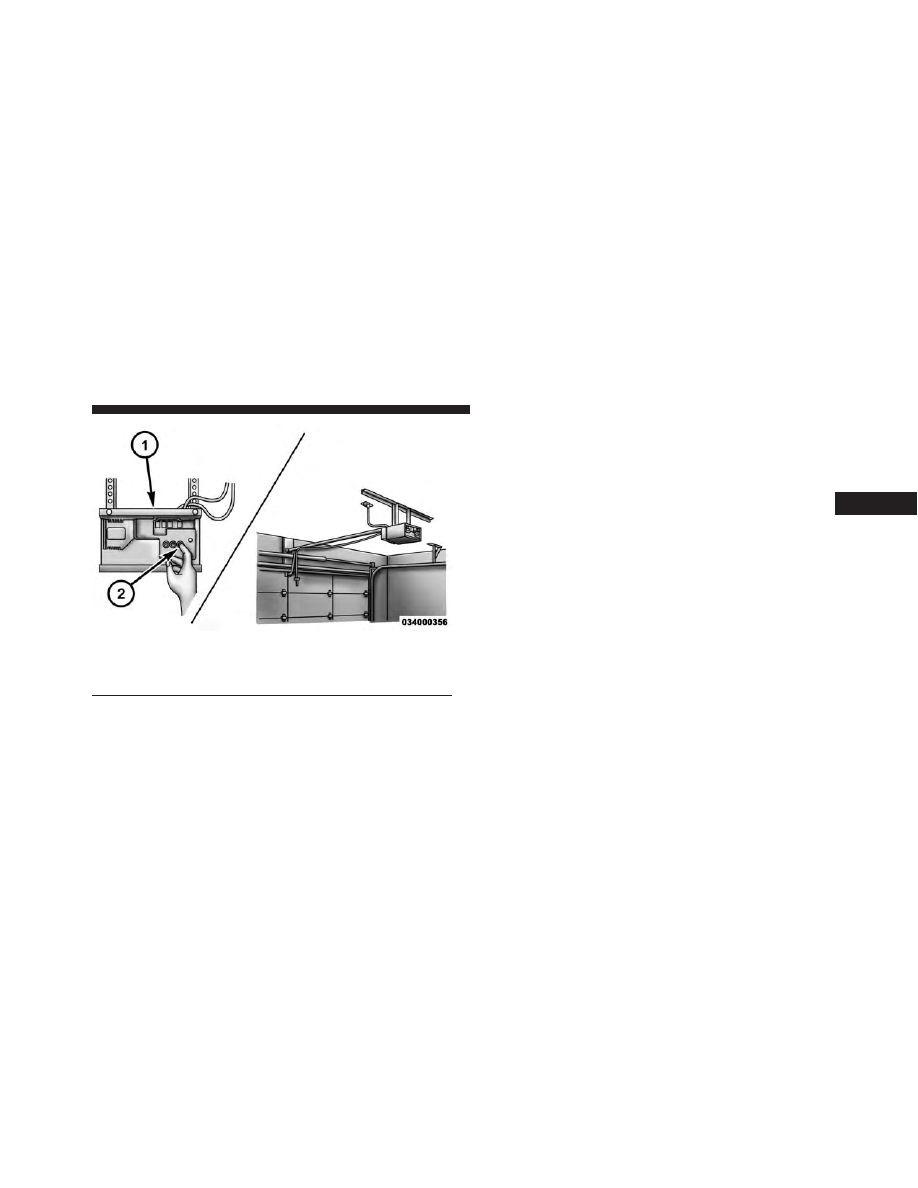

Training The Garage Door Opener

1 — Door Opener
2 — Training Button

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

235

Firmly push and release the “LEARN” or “TRAIN-
ING” button. On some garage door openers/devices
there may be a light that blinks when the garage door
opener/device is in the LEARN/TRAIN mode.

NOTE:

You have 30 seconds in which to initiate the next

step after the LEARN button has been pushed.

6. Return to the vehicle and push the programmed

HomeLink® button twice (holding the button for two
seconds each time). If the garage door opener/device
activates, programming is complete.

NOTE:

If the garage door opener/device does not acti-

vate, push the button a third time (for two seconds) to
complete the training.

To program the remaining two HomeLink® buttons,
repeat each step for each remaining button. DO NOT
erase the channels.

Reprogramming A Single HomeLink® Button
(Rolling Code)

To reprogram a channel that has been previously trained,
follow these steps:

1. Cycle the ignition to the ON/RUN position.

2. Push and hold the desired HomeLink® button until

the indicator light begins to flash after 20 seconds. Do
not release the button.

3. Without releasing the button proceed with “Program-

ming A Rolling Code” step 2 and follow all remaining
steps.

Programming A Non-Rolling Code

For programming Garage Door Openers manufactured
before 1995.

1. Place the ignition in the ON/RUN position.

236

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

2. Place the hand-held transmitter 1 to 3 inches (3 to 8

cm) away from the HomeLink® button you wish to
program while keeping the HomeLink® indicator
light in view.

3. Push and hold the Homelink® button you want to

program while you push and hold the hand-held
transmitter button.

4. Continue to hold both buttons and observe the indi-

cator light. The Homelink® indicator will flash slowly
and then rapidly after HomeLink® has received the
frequency signal from the hand-held transmitter. Re-
lease both buttons after the indicator light changes
from slow to rapid.

5. Push and hold the programmed HomeLink® button

and observe the indicator light.

• If the indicator light stays on constantly, program-

ming is complete and the garage door/device should
activate when the HomeLink® button is pushed.

• To program the two remaining HomeLink® buttons,

repeat each step for each remaining button. DO NOT
erase the channels.

Reprogramming A Single HomeLink® Button
(Non-Rolling Code)

To reprogram a channel that has been previously trained,
follow these steps:

1. Cycle the ignition to the ON/RUN position.

2. Push and hold the desired HomeLink® button until

the indicator light begins to flash after 20 seconds. Do
not release the button.

3. Without releasing the button proceed with “Program-

ming A Non-Rolling Code” step 2 and follow all
remaining steps.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

237

Canadian/Gate Operator Programming

For programming transmitters in Canada/United States
that require the transmitter signals to “time-out” after
several seconds of transmission.

Canadian radio frequency laws require transmitter sig-
nals to time-out (or quit) after several seconds of trans-
mission – which may not be long enough for HomeLink®
to pick up the signal during programming. Similar to this
Canadian law, some U.S. gate operators are designed to
time-out in the same manner.

It may be helpful to unplug the device during the cycling
process to prevent possible overheating of the garage
door or gate motor.

1. Cycle the ignition to the ON/RUN position.

2. Place the hand-held transmitter 1 to 3 inches (3 to

8 cm) away from the HomeLink® button you wish to
program while keeping the HomeLink® indicator
light in view.

3. Continue to push and hold the HomeLink® button,

while you push and release (“cycle”) your hand-held
transmitter every two seconds until HomeLink® has
successfully accepted the frequency signal. The indi-
cator light will flash slowly and then rapidly when
fully trained.

4. Watch for the HomeLink® indicator to change flash

rates. When it changes, it is programmed. It may take
up to 30 seconds or longer in rare cases. The garage
door may open and close while you are programming.

5. Push and hold the programmed HomeLink® button

and observe the indicator light.

238

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

• If the indicator light stays on constantly, program-

ming is complete and the garage door/device should
activate when the HomeLink® button is pushed.

• To program the two remaining HomeLink® buttons,

repeat each step for each remaining button. DO NOT
erase the channels.

If you unplugged the garage door opener/device for
programming, plug it back in at this time.

Reprogramming A Single HomeLink® Button
(Canadian/Gate Operator)

To reprogram a channel that has been previously trained,
follow these steps:

1. Cycle the ignition to the ON/RUN position.

2. Push and hold the desired HomeLink® button until

the indicator light begins to flash after 20 seconds. Do
not release the button.

3. Without

releasing

the

button

proceed

with

“Canadian/Gate Operator Programming” step 2 and
follow all remaining steps.

Using HomeLink®

To

operate,

push

and

release

the

programmed

HomeLink® button. Activation will now occur for the
programmed device (i.e., garage door opener, gate opera-
tor, security system, entry door lock, home/office light-
ing, etc.,). The hand-held transmitter of the device may
also be used at any time.

Security

It is advised to erase all channels before you sell or turn
in your vehicle.

To do this, push and hold the two outside buttons for
20 seconds until the red indicator flashes. Note that all
channels will be erased. Individual channels cannot be
erased.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

239

The HomeLink® Universal Transceiver is disabled when
the Vehicle Security Alarm is active.

Troubleshooting Tips

If you are having trouble programming HomeLink®,
here are some of the most common solutions:
• Replace the battery in the original hand-held transmit-

ter.

• Push the LEARN button on the Garage Door Opener

to complete the training for a Rolling Code.

• Did you unplug the device for programming and

remember to plug it back in?

If you have any problems, or require assistance, please
call toll-free 1-800-355-3515 or, on the Internet at
HomeLink.com for information or assistance.

WARNING!

• Vehicle exhaust contains carbon monoxide, a dan-

gerous gas. Do not run your vehicle in the garage
while programming the transceiver. Exhaust gas
can cause serious injury or death.

• Your motorized door or gate will open and close

while you are programming the universal trans-
ceiver. Do not program the transceiver if people,
pets or other objects are in the path of the door or
gate. Only use this transceiver with a garage door
opener that has a “stop and reverse” feature as
required by Federal safety standards. This includes
most garage door opener models manufactured
after 1982. Do not use a garage door opener without
these safety features. Call toll-free 1-800-355-3515
or, on the Internet at HomeLink.com for safety
information or assistance.

240

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

General Information

This device complies with FCC rules Part 15 and Industry
Canada RSS-210. Operation is subject to the following
two conditions:

1. This device may not cause harmful interference.

2. This device must accept any interference that may be

received including interference that may cause unde-
sired operation.

NOTE:

• The transmitter has been tested and it complies with FCC

and IC rules. Changes or modifications not expressly
approved by the party responsible for compliance could
void the user’s authority to operate the device.

• The term IC before the certification/registration num-

ber only signifies that Industry Canada technical speci-
fications were met.

POWER SUNROOF — IF EQUIPPED

The power sunroof switch is located between the sun
visors on the overhead console.

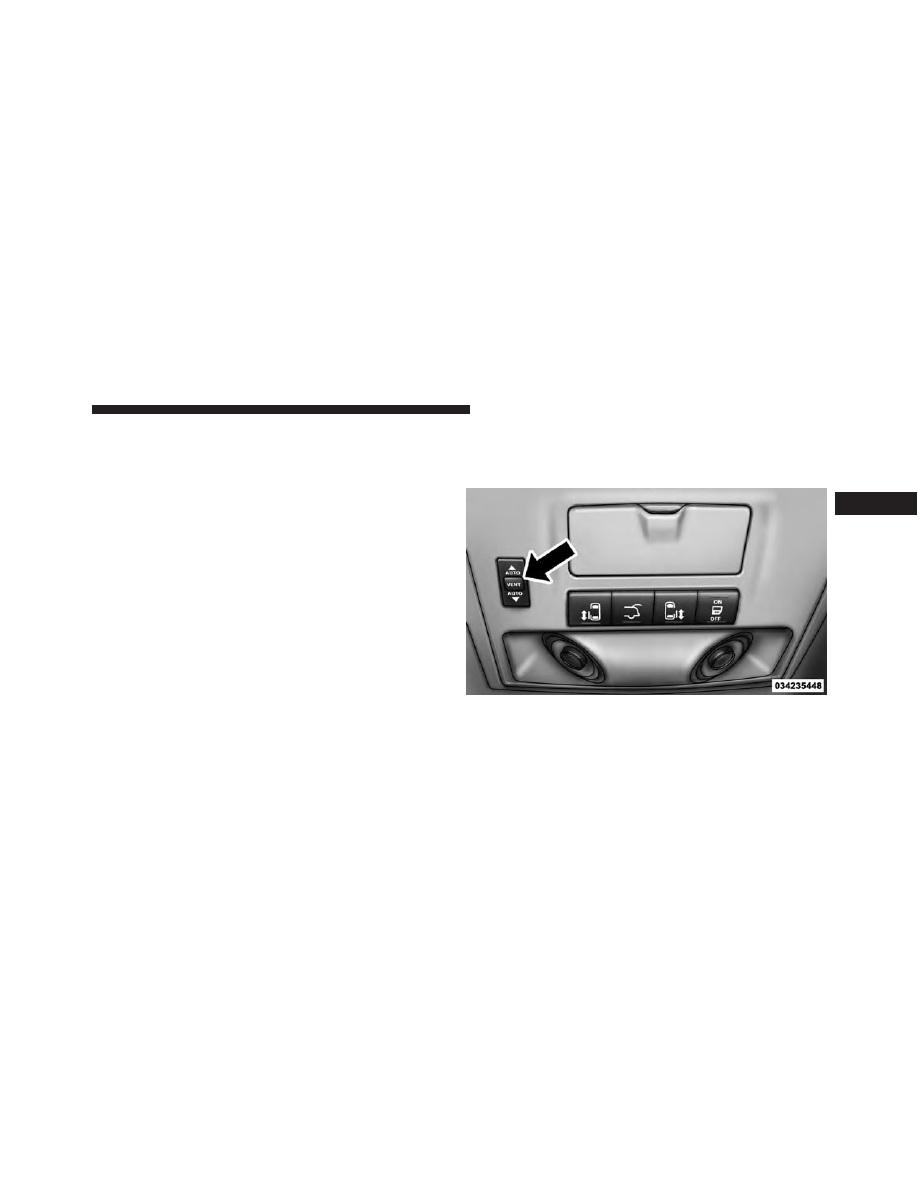

Power Sunroof Switch

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

241

Opening Sunroof — Express

Press the switch rearward and release it within one-half
second. The sunroof and sunshade will open automati-
cally from any position. The sunroof and sunshade will
open fully and stop automatically. This is called “Express
Open”. During Express Open operation, any movement
of the sunroof switch will stop the sunroof.

Opening Sunroof — Manual Mode

To open the sunroof, press and hold the switch rearward
to full open. Any release of the switch will stop the
movement. The sunroof and sunshade will remain in a
partially opened condition until the switch is pushed and
held rearward again.

Closing Sunroof — Express

Press the switch forward and release it within one-half
second and the sunroof will close automatically from any

position. The sunroof will close fully and stop automati-
cally. This is called “Express Close”. During Express
Close operation, any movement of the switch will stop
the sunroof.

Closing Sunroof — Manual Mode

To close the sunroof, press and hold the switch in the
forward position. Any release of the switch will stop the
movement and the sunroof will remain in a partially
closed condition until the switch is pushed and held
forward again.

Pinch Protect Feature

This feature will detect an obstruction in the opening of
the sunroof during Express Close operation. If an ob-
struction in the path of the sunroof is detected, the
sunroof will automatically retract. Remove the obstruc-
tion if this occurs. Next, press the switch forward and
release to Express Close.

242

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

NOTE:

If three consecutive sunroof close attempts result

in Pinch Protect reversals, the fourth close attempt will be
a Manual Close movement with Pinch Protect disabled.

Venting Sunroof — Express

Press and release the Vent button within one half second
and the sunroof will open to the vent position. This is
called “Express Vent” and it will occur regardless of
sunroof position. During Express Vent operation, any
movement of the switch will stop the sunroof.

Sunshade Operation

The sunshade can be opened manually. However, the
sunshade will open automatically as the sunroof opens.

NOTE:

The sunshade cannot be closed if the sunroof is

open.

Wind Buffeting

Wind buffeting can be described as the perception of
pressure on the ears or a helicopter-type sound in the
ears. Your vehicle may exhibit wind buffeting with the
windows down, or the sunroof (if equipped) in certain
open or partially open positions. This is a normal occur-
rence and can be minimized. If the buffeting occurs with
the rear windows open, open the front and rear windows
together to minimize the buffeting. If the buffeting occurs
with the sunroof open, adjust the sunroof opening to
minimize the buffeting or open any window.

Sunroof Maintenance

Use only a non-abrasive cleaner and a soft cloth to clean
the glass panel.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

243

Ignition Off Operation

For Vehicles Not Equipped With The Electronic Vehicle
Information Center (EVIC)

The power sunroof switch will remain active for 45 sec-
onds after the ignition switch is turned to the LOCK
position. Opening either front door will cancel this
feature.

For Vehicles Equipped With The EVIC

The power sunroof switch will remain active for up to
approximately ten minutes after the ignition switch is
turned to the LOCK position. Opening either front door
will cancel this feature.

ELECTRICAL POWER OUTLETS — IF EQUIPPED

Two 12 Volt (13 Amp) power outlets are located on the
lower instrument panel, below the open storage bin. The
driver-side power outlet is controlled by the ignition
switch and the passenger-side power outlet is connected

directly to the battery. The driver-side power outlet will
also operate a conventional cigar lighter unit (if equipped
with an optional Smoker’s Package).

NOTE:

To ensure proper operation a MOPAR® cigar

knob and element must be used.

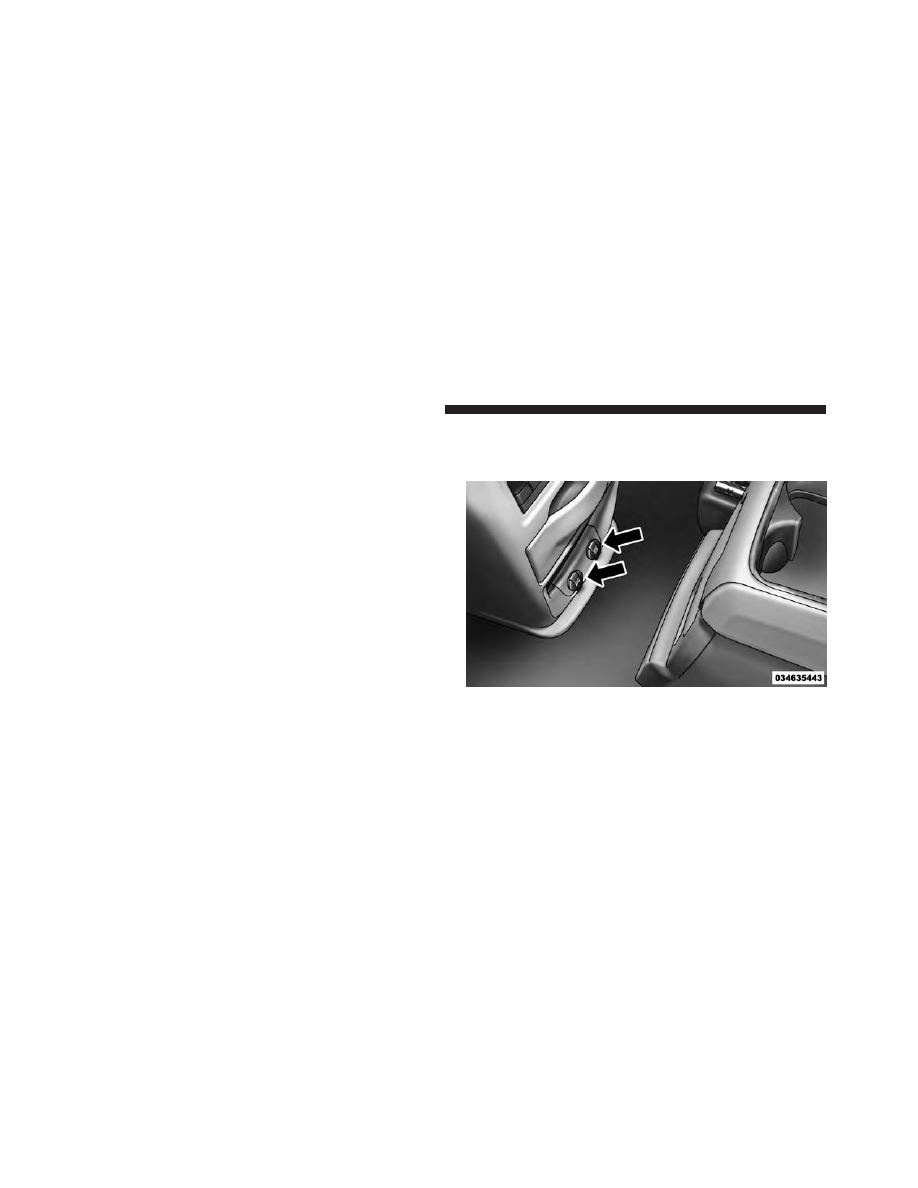

Instrument Panel Outlets

244

UNDERSTANDING THE FEATURES OF YOUR VEHICLE
