RAM C/V (2013 year). Manual - part 27

makes it easy to enter a specific tuner frequency, satellite
channel, or track number. To enter the desired digit:

1. Press the remote control’s navigation buttons (

䉱, 䉲,

䉴, 䉳) to navigate to the desired digit.

2. When the digit is highlighted, press the remote con-

trol’s ENTER/OK button to select the digit. Repeat
these steps until all digits are entered.

3. To delete the last digit, navigate to the Del button and

press the remote control’s ENTER/OK button.

4. After all of the digits are entered, navigate to the Go

button and press the remote control’s ENTER/OK
button.

Station List Menu

When listening to Satellite audio, pressing the remote
control’s POP UP/MENU button displays a list of all
available channels. Navigate this list using the remote
control’s navigation buttons (

䉱, 䉲) to find the desired

station, press the remote control’s ENTER/OK button to
tune to that station. To jump through the list more
quickly, navigate to the Page Up and Page Down icons on
the screen.

420

UNDERSTANDING YOUR INSTRUMENT PANEL

Disc Menu

When listening to a CD Audio or CD Data disc, pressing
the remote control’s POP UP/MENU button displays a list
of all commands which control playback of the disc. Using
the options you can activate or cancel Scan play and
Random play.

Display Settings

When watching a video source (DVD Video with the disc
in Play mode, Aux Video, etc.), pressing the remote
control’s SETUP button activates the Display Settings
menu. These settings control the appearance of the video
on the screen. The factory default settings are already set
for optimum viewing, so there is no need to change these
settings under normal circumstances.

To change the settings, press the remote control’s navi-
gation buttons (

䉱, 䉲) to select an item, then press the

remote control’s navigation buttons (

䉴, 䉳) to change the

value for the currently selected item. To reset all values
back to the original settings, select the Default Settings
menu option and press the remote control’s ENTER/OK
button.

Disc Features control the remote DVD player’s (if
equipped) settings of DVD being watched in the remote
player.

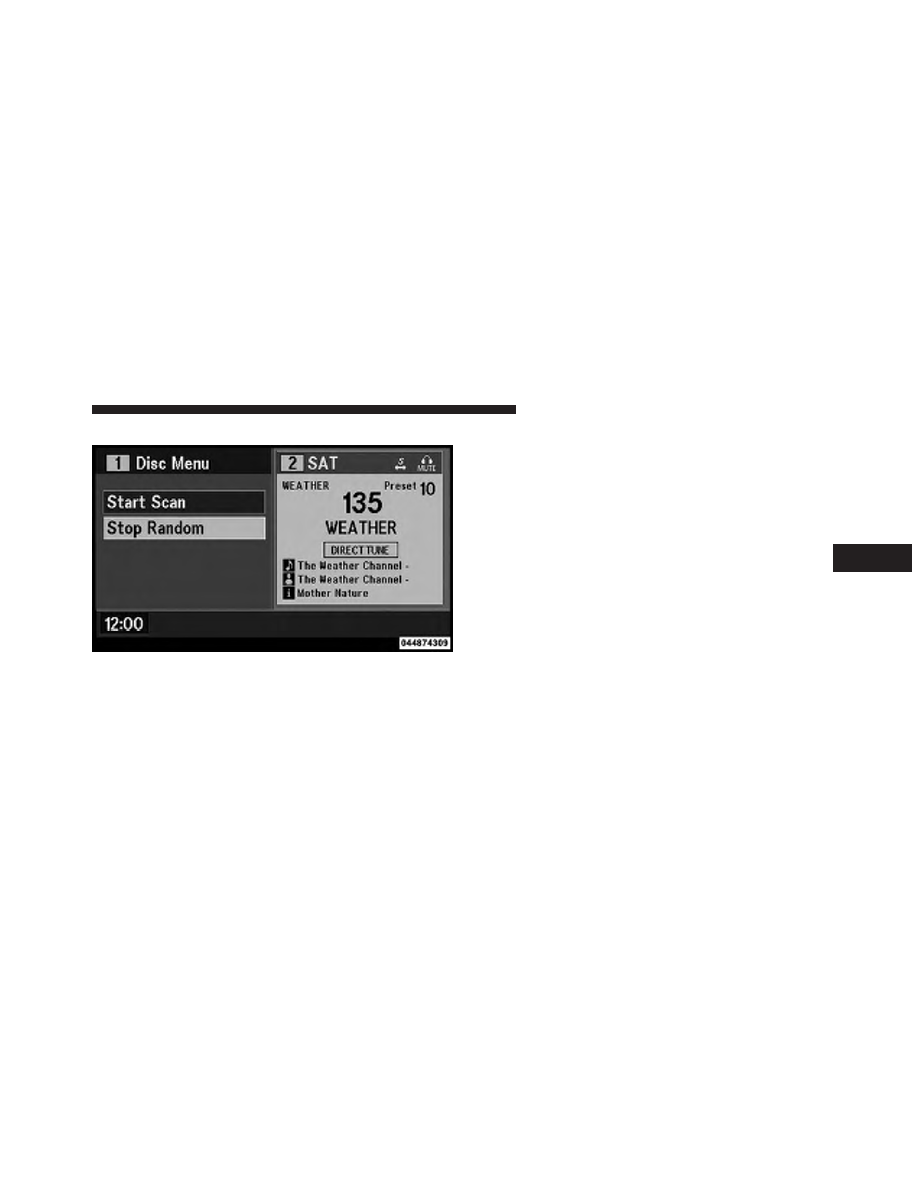

Disc Menu For CDs

4

UNDERSTANDING YOUR INSTRUMENT PANEL

421

Listening To Audio With The Screen Closed

To listen to only audio portion of the channel with the
screen closed:

• Set the audio to the desired source and channel.
• Close the video screen.
• To change the current audio mode, press the remote

control’s SOURCE button. This will automatically se-
lect the next available audio mode without using the
MODE/SOURCE Select menu.

If the screen is closed and there is no audio heard, verify
that the headphones are turned on (the ON indicator is
illuminated) and the headphone selector switch is on the
desired channel. If the headphones are turned on, press
the remote control’s power button to turn audio on. If
audio is still not heard, check that fully charged batteries
are installed in the headphones.

Disc Formats

The VES™ DVD player is capable of playing the follow-
ing types of discs (12 cm or 8 cm diameter):

• DVD-Video discs (MPEG-2 video compression) (see

notes about DVD Region Codes)

• DVD-Audio discs (2 channel audio output only)
• Audio Compact Discs (CDs)
• CD Data discs with MP3 and WMA compressed audio

format files

• Video CDs (MPEG-1 video compression)

422

UNDERSTANDING YOUR INSTRUMENT PANEL

The Blu-Ray player is capable of the playing the follow-
ing types of discs (12 cm diameter):

• BD: BDMV (Profile 1.1), BDAV (Profile 1.1),
• DVD: DVD-Video, DVD-Audio, AVCREC, AVCHD,

DVD-VR

• CD: CD-DA, VCD, CD-TEXT
• DVD/CD: MP3, WMA, AAC, DivX (versions 3 – 6)

profile 3.0

DVD/BD Region Codes

The VES™ DVD player and many DVD discs are coded
by geographic region. These region codes must match in
order for the disc to play. If the region code for the DVD
disc does not match the region code for the player, the
disc will stop playing and a warning will be displayed.

DVD Audio Support

When a DVD-Audio disc is inserted in the VES™ DVD
player, the DVD-Audio title on the disc is played by
default (most DVD-Audio discs also have a Video title,
but the Video title is ignored). All multi-channel program
material is automatically mixed down to two channels,
which may result in a lowered apparent volume level. If
you increase the volume level to account for this change
in level, remember to lower the volume before changing
the disc or to another mode.

Recorded Discs

The VES™ DVD player will play CD-R and CD-RW discs
recorded in CD-Audio or Video-CD format, or as a
CD-ROM containing MP3 or WMA files. The player will
also play DVD-Video content recorded to a DVD-R or
DVD-RW disc. DVD-ROM discs (either pressed or re-
corded) are not supported.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

423

If you record a disc using a personal computer, there may
be cases where the VES™ DVD player may not be able to
play some or the entire disc, even if it is recorded in a
compatible format and is playable on other players. To
help avoid playback problems, use the following guide-
lines when recording discs.

• Open sessions are ignored. Only sessions that are

closed are playable.

• For multi-session CDs that contain only multiple CD-

Audio sessions, the player will renumber the tracks so
each track number is unique.

• For CD Data (or CD-ROM) discs, always use the

ISO-9660 (Level 1 or Level 2), Joliet, or Romeo format.
Other formats (such as UDF, HFS, or others) are not
supported.

• The player recognizes a maximum of 512 files and 99

folders per CD-R and CD-RW disc.

• Mixed media recordable DVD formats will only play

the Video_TS portion of the disc.

If you are still having trouble writing a disc that is
playable in the VES™ DVD player, check with the disc
recording software publisher for more information about
burning playable discs.

The recommended method for labeling recordable discs
(CD-R, CD-RW, and DVD-R) is with a permanent marker.
Do not use adhesive labels as they may separate from the
disc, become stuck, and cause permanent damage to the
DVD player.

424

UNDERSTANDING YOUR INSTRUMENT PANEL

Compressed Audio Files (MP3 and WMA)

The DVD player is capable of playing MP3 (MPEG-1
Audio Layer 3) and WMA (Windows Media Audio) files
from a CD Data disc (usually a CD-R or CD-RW).

• The DVD player always uses the file extension to

determine the audio format, so MP3 files must always
end with the extension

⬙.mp3⬙ or ⬙.MP3⬙ and WMA

files must always end with the extension

⬙.wma⬙ or

⬙.WMA⬙. To prevent incorrect playback, do not use
these extensions for any other types of files.

• For MP3 files, only version 1 ID3 tag data (such as

artist name, track title, album, etc.) are supported.

• Any file that is copy protected (such as those down-

loaded from many online music stores) will not play.
The DVD player will automatically skip the file and
begin playing the next available file.

• Other compression formats such as AAC, MP3 Pro,

Ogg Vorbis, and ATRAC3 will not play. The DVD
player will automatically skip the file and begin play-
ing the next available file.

• If you are creating your own files, the recommended

fixed bit rate for MP3 files is between 96 and 192Kbps
and the recommended fixed bit rate for WMA files is
between 64 and 192Kbps. Variable bit rates are also
supported. For both formats, the recommended
sample rate is either 44.1kHz or 48kHz.

• To change the current file, use the remote control’s or

DVD player’s

䉱 button to advance to the next file, or

the

䉲 button to return to the start of the current or

previous file.

• To change the current directory, use the remote con-

trol’s PROG UP and Down buttons or Rewind/skip
back and fast fwd/skip forward.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

425

Disc Errors

If the DVD player is unable to read the disc, a

⬙Disc Error⬙

message is displayed on the VES™ and Radio displays
and the disc is automatically ejected. A dirty, damaged, or
incompatible disc format are all potential causes for a

⬙Disc Error⬙ message.
If a disc has a damaged track which results in audible or
visible errors that persists for 2.0 seconds, the DVD
player will attempt to continue playing the disc by
skipping forward 1.0 to 3.0 seconds at a time. If the end
of the disc is reached, the DVD player will return to the
beginning of the disc and attempt to play the start of the
first track.

The DVD player may shut down during extremely hot
conditions, such as when the vehicle’s interior tempera-
ture is above 120°F. When this occurs, the DVD player
will display

⬙VES High Temp⬙ and will shut off the VES™

displays until a safe temperature is reached. This shut-
down is necessary to protect the optics of the DVD
player.

The Blu-ray player may require additional reading time
during extremely cold weather conditions. When this
occurs, allow the vehicles interior temperature to warm,
then insert disc into player.

426

UNDERSTANDING YOUR INSTRUMENT PANEL

Display

Other Language Setup

All of the Language settings have a special

⬙Other⬙ setting

to accommodate languages other than Japanese or Eng-
lish. These languages are selected using a special four-
digit code.

To enter a new language code, activate the DVD Setup
Menu. To enter DVD Setup Menu stop the DVD, enter
radio disc mode, then DVD setup and follow these
additional instructions:

• Using the remote control Up and Down cursor but-

tons, highlight the Language item you want to edit,
and then press the remote control ENTER/OK button.

• Using the remote control Down cursor button, select

the

⬙Other⬙ setting, then press the remote control’s

Right cursor button to begin editing the setting.

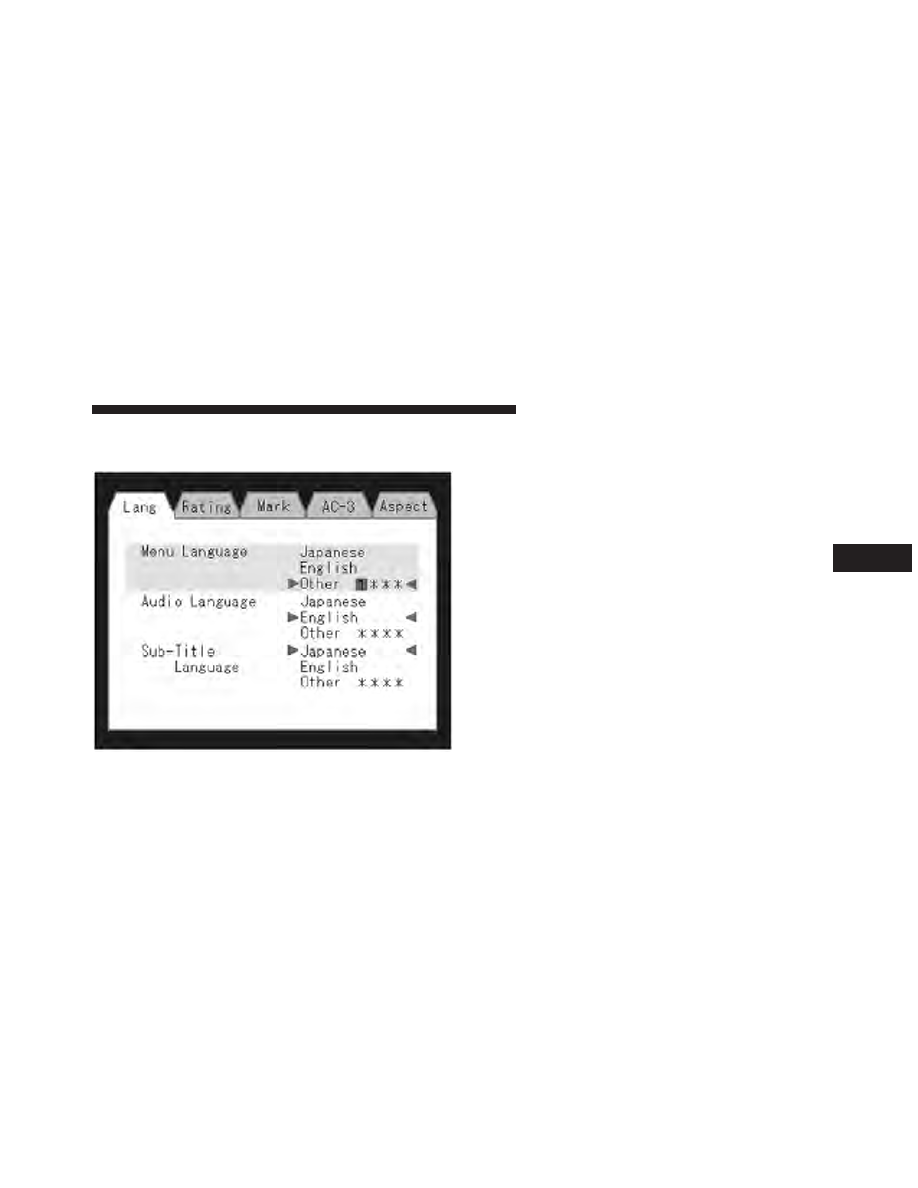

DVD Player Language Menu

4

UNDERSTANDING YOUR INSTRUMENT PANEL

427

• Using the remote control Up and Down cursor but-

tons, select a digit for the current position. After
selecting the digit, press the remote control’s Right
cursor button to select the next digit. Repeat this digit
selection sequence for all four digits.

• When the entire four-digit code is entered, press the

remote control’s ENTER/OK button. If the language
code is not valid, the numbers all change back to

⬙夡⬙.

If the digits are visible after this step, then the lan-
guage code is valid.

Here is an abbreviated list of language codes. For more
language codes, please contact the dealer where the
vehicle was purchased.

Language

Code

Language

Code

Dutch

2311

French

1517

German

1304

Italian

1819

Portuguese

2519

Spanish

1418

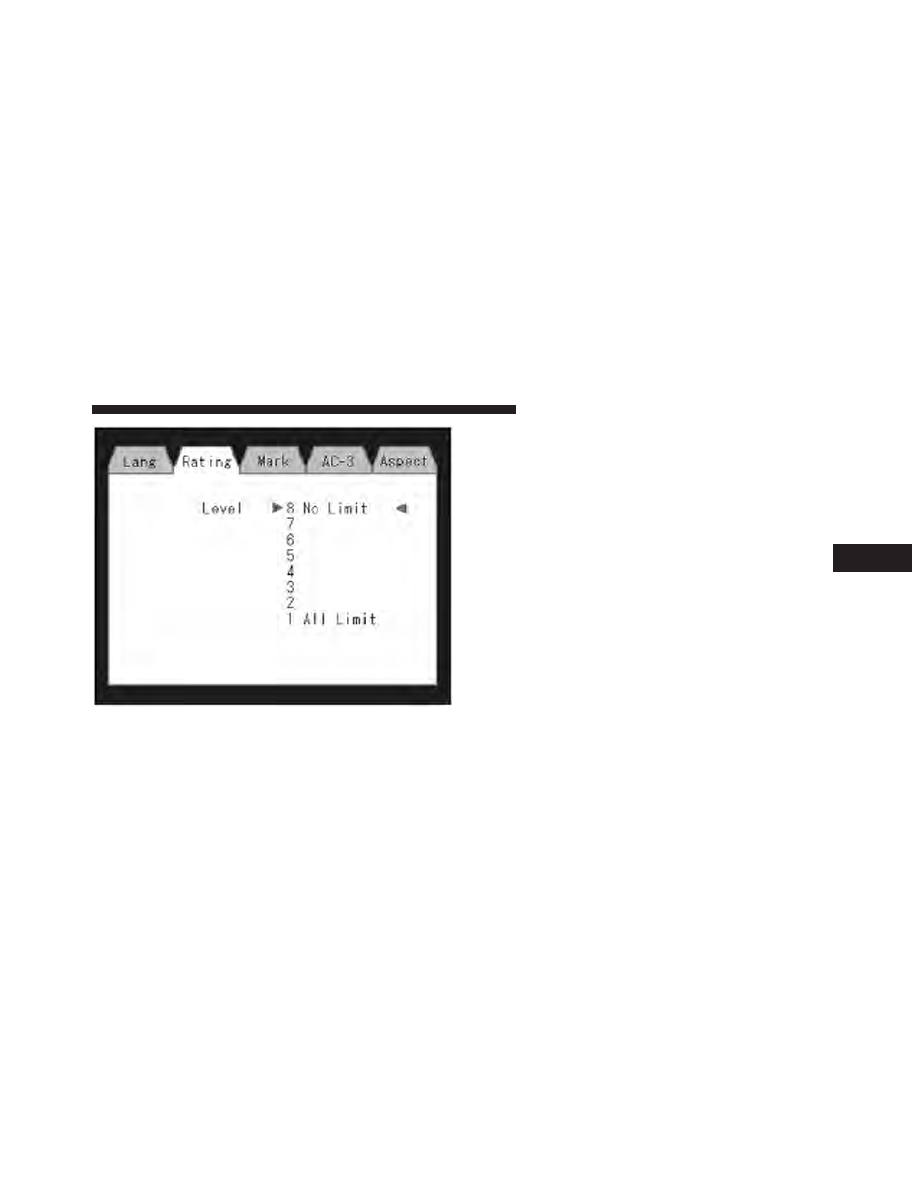

Rating and Password Setup

The Rating and Password settings work together to
control the types of DVDs that your family watches. Most
DVD-Video discs have a rating (from 1 to 8) assigned to
them where lower numbers are designated for all audi-
ences and higher numbers are designated for more adult
audiences.

When a DVD-Video disc is loaded, its rating is compared
to the setting in the DVD player. If the rating of the disc

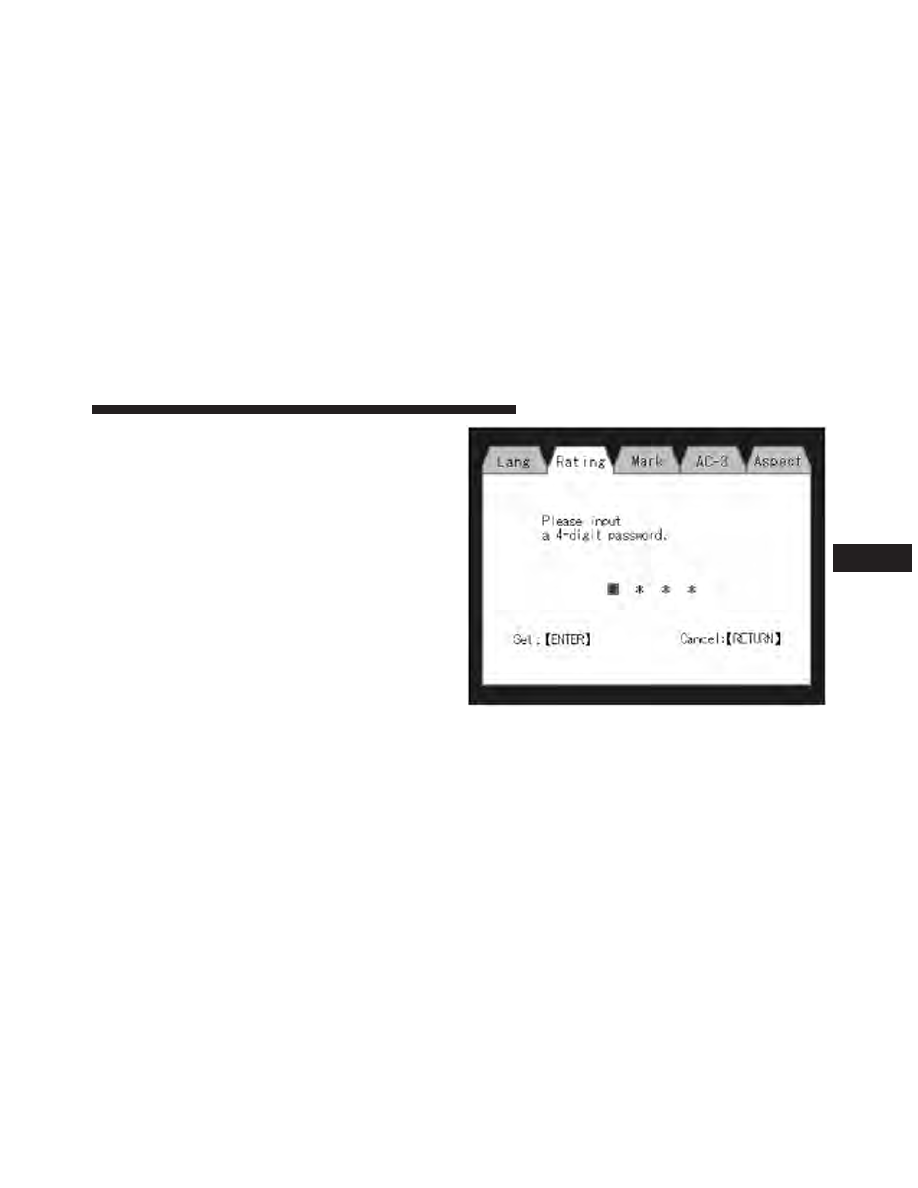

is higher than the setting in the player, a Password screen
is displayed. In order to watch the disc, the rear passen-
ger must enter the correct password using the password
entry method described below.

To play all discs without requiring a password, set the
DVD player’s rating to Level 8. Setting the rating to Level
1 always requires the password to play any DVD disc.

428

UNDERSTANDING YOUR INSTRUMENT PANEL

Not all DVD discs encode a Rating, so it is still possible
that discs designed for adult audiences can still play
without requiring a password.

The default rating is Level 8 (play all discs without a
password) and the default password is 0000.

DVD Password Entry

4

UNDERSTANDING YOUR INSTRUMENT PANEL

429

To set the password, activate the DVD Setup Menu and
follow these additional instructions:

• Using the remote control Left and Right cursor but-

tons, select the Rating tab.

• Highlight ⬙Change Password⬙, and then press the

remote control’s ENTER/OK button.

• Enter the current password. Select a digit, use the

remote control Up and Down cursor buttons to set the
value for the current digit, and then press the remote
control’s Right cursor button to select the next digit.
Repeat this digit selection sequence for all four digits.

• After the four-digit password is entered, press the

remote control’s ENTER/OK button. If the password
is correct, the set password screen is displayed.

• Using the remote control’s Up and Down cursor

buttons to set the value for the current digit and the
remote control’s Right cursor button to select digits,
enter the new password.

• After the four-digit password is entered, press the

remote control’s ENTER/OK button to accept the
change.

430

UNDERSTANDING YOUR INSTRUMENT PANEL

To set the rating, activate the DVD Setup Menu and
follow these additional instructions:
• Using the remote control’s Left and Right cursor

buttons, select the Rating tab.

• Highlight ⬙Change Rating⬙, and then press the remote

control’s ENTER/OK button.

• Enter the current password. Select a digit, use the

remote control’s Up and Down cursor buttons to set the
value for the current digit, and then press the remote
control’s Right cursor button to select the next digit.
Repeat this digit selection sequence for all four digits.

• After the four-digit password is entered, press the

remote control’s ENTER/OK button. If the password
is correct, the Rating Level menu is displayed.

• Using the remote control’s Up and Down cursor but-

tons, select the new rating level, and then press the
remote control’s ENTER/OK button to accept the
change.

DVD Player Level Menu

4

UNDERSTANDING YOUR INSTRUMENT PANEL

431

Product Agreement

Software

This product contains software licensed under GNU
General Public License (GPL) or GNU Lesser General
Public License (LGPL), etc. You have the right of acqui-
sition, modification, and distribution of the source code
of the GPL/LGPL software. You may download Source
Code from the following website at no charge.

URL: http://www.embedded-carmultimedia.jp/linux/
oss/download/SRC_632_34W821

The website provides the Source Code

⬙As Is⬙ and

without warranty of any kind. By downloading Source
Code, you expressly assume all risk and liability associ-
ated with downloading and using the Source Code and
complying with the user agreements that accompany
each Source Code. Please note that we cannot respond to
any inquiries regarding the source code.

• THIS PRODUCT IS LICENSED UNDER THE AVC

PATENT PORTFOLIO LICENSE FOR THE PER-
SONAL AND NON-COMMERCIAL USE OF A CON-
SUMER TO (i) ENCODE VIDEO IN COMPLIANCE
WITH THE AVC STANDARD (

⬙AVC VIDEO⬙)

AND/OR (ii) DECODE AVC VIDEO THAT WAS
ENCODED BY A CONSUMER ENGAGED IN A PER-
SONAL

AND

NON-COMMERCIAL

ACTIVITY

AND/OR WAS OBTAINED FROM A VIDEO PRO-
VIDER LICENSED TO PROVIDE AVC VIDEO. NO
LICENSE IS GRANTED OR SHALL BE IMPLIED FOR
ANY OTHER USE. ADDITIONAL INFORMATION
MAY BE OBTAINED FROM MPEG LA, L.L.C. SEE
HTTP://WWW.MPEGLA.COM

• THIS PRODUCT IS LICENSED UNDER THE VC-1

PATENT PORTFOLIO LICENSE FOR THE PER-
SONAL AND NON-COMMERCIAL USE OF A CON-
SUMER TO (i) ENCODE VIDEO IN COMPLIANCE
WITH THE VC-1 STANDARD (

⬙VC-1 VIDEO⬙)

432

UNDERSTANDING YOUR INSTRUMENT PANEL

AND/OR (ii) DECODE VC-1 VIDEO THAT WAS
ENCODED BY A CONSUMER ENGAGED IN A PER-
SONAL

AND

NON-COMMERCIAL

ACTIVITY

AND/OR WAS OBTAINED FROM A VIDEO PRO-
VIDER LICENSED TO PROVIDE VC-1 VIDEO. NO
LICENSE IS GRANTED OR SHALL BE IMPLIED FOR
ANY OTHER USE. ADDITIONAL INFORMATION
MAY BE OBTAINED FROM MPEG LA, L.L.C. SEE
HTTP://WWW.MPEGLA.COM

Patents

Cinavia Notice

This product uses Cinavia technology to limit the use of
unauthorized copies of some commercially-produced
film and videos and their soundtracks. When a prohib-
ited use of an unauthorized copy is detected, a message
will be displayed and playback or copying will be
interrupted. More information about Cinavia technology
is provided at the Cinavia Online Consumer Information

Center at http://www.cinavia.com. To request additional
information about Cinavia by mail, send a postcard with
your mailing address to: Cinavia Consumer Information
Center, P.O. Box 86851, San Diego, CA, 92138, USA.
This product incorporates proprietary technology under
license from Verance Corporation and is protected by U.S.
Patent 7,369,677 and other U.S. and worldwide patents
issued and pending as well as copyright and trade secret
protection for certain aspects of such technology. Cinavia is
a trademark of Verance Corporation. Copyright 2004-2010
Verance Corporation. All rights reserved by Verance. Re-
verse engineering or disassembly is prohibited.

• This product incorporates copyright protection technol-

ogy that is protected by U.S. patents and other intellec-
tual property rights. Use of this copyright protection
technology must be authorized by Macrovision, and is
intended for home and other limited viewing uses only
unless otherwise authorized by Macrovision. Reverse
engineering or disassembly is prohibited.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

433

• Manufactured under license under U.S. Patent #’s:

5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 &
other U.S. and worldwide patents issued & pending.
DTS is a registered trademark and the DTS logos,
Symbol and DTS 2.0 Channel are trademarks of DTS,
Inc. © 1996-2007 DTS, Inc. All Rights Reserved.

• Manufactured under license from Dolby Laboratories.

Dolby and the double-D symbol are trademarks of
Dolby Laboratories.

ABOUT DIVX VIDEO: DivX® is a digital video format
created by DivX, LLC, a subsidiary of Rovi Corporation.
This is an official DivX Certified® device that plays DivX
video. Visit divx.com for more information and software
tools to convert your files into DivX videos.

ABOUT DIVX VIDEO-ON-DEMAND: This DivX Certi-
fied® device must be registered in order to play pur-
chased DivX Video-on-Demand (VOD) movies. To obtain
your registration code, locate the DivX VOD section in

your device setup menu. Go to vod.divx.com for more
information on how to complete your registration.

DivX®, DivX Certified® and associated logos are trade-
marks of Rovi Corporation or its subsidiaries and are
used under license.

Trademark

• Blu-ray Disc™, Blu-ray™ and the logos are trademarks

of the Blu-ray Disc Association.

• Java is a registered trademark of Oracle and/or its

affiliates.

CAUTION!

Use of controls or adjustments or performance of
procedures other than those specified herein may
result in hazardous radiation exposure.

434

UNDERSTANDING YOUR INSTRUMENT PANEL

STEERING WHEEL AUDIO CONTROLS — IF
EQUIPPED

The remote sound system controls are located on the rear
surface of the steering wheel, at the three and nine
o’clock positions.

The right-hand rocker switch has a pushbutton in the
center, and controls the volume and mode of the sound
system. Pressing the top of the rocker switch will increase
the volume. Pressing the bottom of the rocker switch will
decrease the volume. Pressing the center button changes
the operation of the radio from AM to FM, or to CD
mode, depending on which radio is in the vehicle.

The left-hand rocker switch has a pushbutton in the
center. The function of the left-hand switch is different,
depending on which mode you are in.

The following describes the left-hand rocker switch op-
eration in each mode.

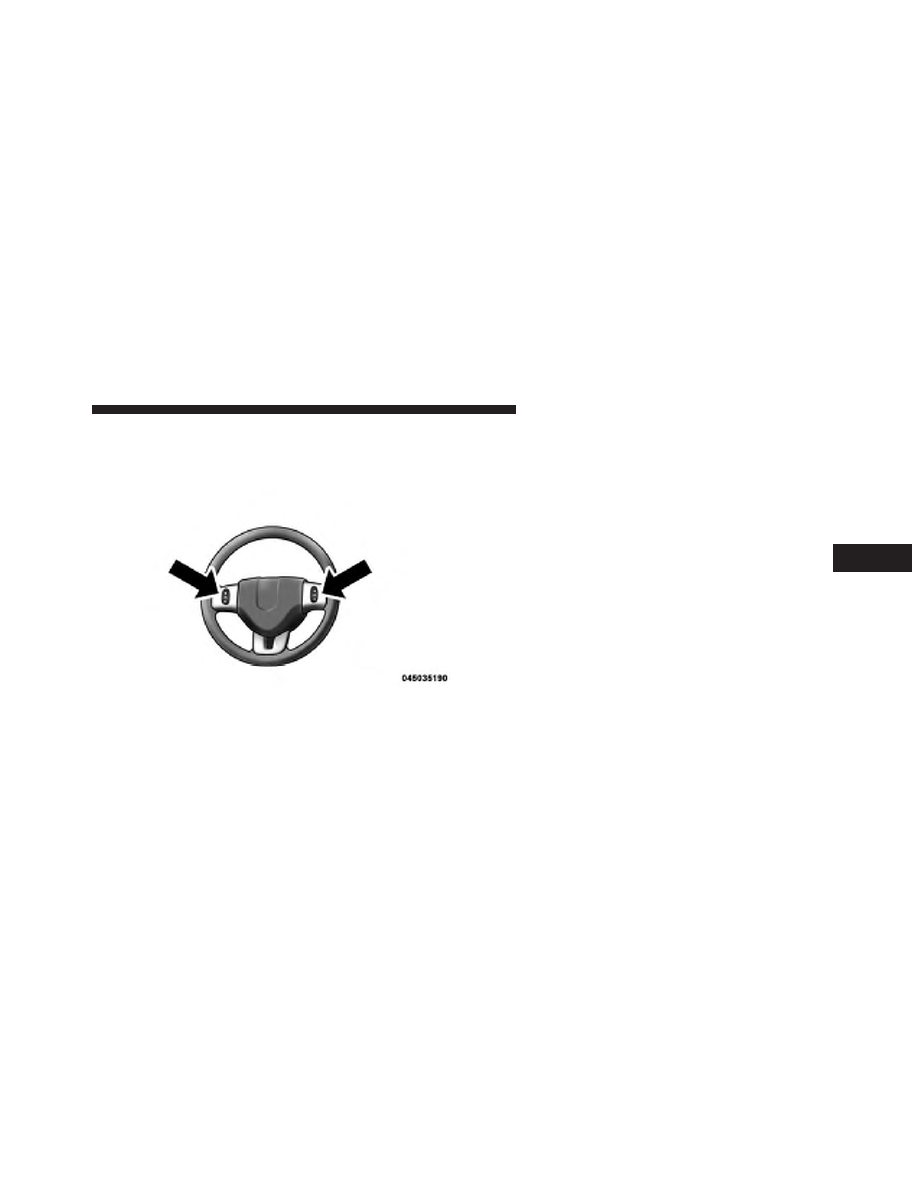

Remote Sound System Controls (Back View Of Steering

Wheel)

4

UNDERSTANDING YOUR INSTRUMENT PANEL

435
