Chrysler Pacifica Hybrid (2019 year). Manual - part 22

Front Park Assist

When the vehicle is in DRIVE the ParkSense Warning
screen will be displayed when an obstacle is detected.

The system will indicate a detected obstacle by showing a
single arc in one or more regions based on the obstacle’s
distance and location relative to the vehicle.

If an obstacle is detected in the center front region, the
display will show a single arc in the center front region. As
the vehicle moves closer to the obstacle, the display will
show the single arc moving closer to the vehicle. A fast
sound tone will be produced when reaching the second
flashing arc and will change to a continuous sound tone
when the first flashing arc appears.

If an obstacle is detected in the left and/or right front
region, the display will show a single flashing arc in the left
and/or right front region and will produce a fast sound
tone. As the vehicle moves closer to the obstacle, the
display will show the single arc moving closer to the
vehicle and the tone will change from fast to continuous.

No Tone/Solid Arc

6

STARTING AND OPERATING

345

No Tone/Flashing Arc

Fast Tone/Flashing Arc

346

STARTING AND OPERATING

The vehicle is close to the obstacle when the warning
display shows one flashing arc and sounds a continuous
tone. The following chart shows the warning alert opera-
tion when the system is detecting an obstacle:

Continuous Tone/Flashing Arc

6

STARTING AND OPERATING

347

WARNING ALERTS

Front Distance

(inches/cm)

Greater than

47 inches (120

cm)

47-39 inches

(120-100 cm)

39-25 inches

(100-65 cm)

25-12 inches

(65-30 cm)

Less than

12 inches (30 cm)

Arcs — Left

None

None

None

2nd Flashing

1st Flashing

Arcs — Center

None

4th Solid

3rd Flashing

2nd Flashing

1st Flashing

Arcs — Right

None

None

None

2nd Flashing

1st Flashing

Audible Alert

Chime

None

None

None

Fast

Continuous

Radio Volume

Reduced

No

No

No

Yes

Yes

NOTE:

ParkSense will reduce the volume of the radio, if

on, when the system is sounding an audio tone.

Front Park Assist Audible Alerts

ParkSense will turn off the Front Park Assist audible alert
(chime) after approximately three seconds when an ob-
stacle has been detected, the vehicle is stationary, and brake
pedal is applied.

Adjustable Chime Volume Settings

Front and Rear chime volume settings can be selected from
the Customer-Programmable Features section of the
Uconnect System, refer to “Uconnect Settings” in “Multi-
media” for further information.

If the Uconnect System is equipped, chime volume settings
will not be accessible from the instrument cluster display.

The chime volume settings include LOW, MEDIUM, and
HIGH. The factory default volume setting is MEDIUM.

ParkSense will retain its last known configuration state
through ignition cycles.

348

STARTING AND OPERATING

Enabling And Disabling ParkSense

ParkSense can be enabled and disabled with the
ParkSense switch, located on the switch panel
below the Uconnect display.

When the ParkSense switch is pushed to disable the
system,

the

instrument

cluster

will

display

the

“PARKSENSE OFF” message for approximately five sec-
onds. Refer to “Instrument Cluster Display” in “Getting To
Know Your Instrument Panel” for further information.
When the gear selector is moved to REVERSE and the
system is disabled, the instrument cluster display will
show the “PARKSENSE OFF” message for as long as the
vehicle is in REVERSE.

The ParkSense switch LED will be on when ParkSense is
disabled or requires service. The ParkSense switch LED will
be off when the system is enabled. If the ParkSense switch
is pushed, and requires service, the ParkSense switch LED
will blink momentarily, and then the LED will be on.

NOTE:

When KeySense feature is present, the ParkSense

System will reject customer input to turn the system off via
the hard switch. The instrument cluster display will show

⬙KeySense in Use Selected Feature Cannot be Disabled⬙
message.

Service The ParkSense Park Assist System

During vehicle start up, when the ParkSense System has
detected a faulted condition, the instrument cluster will
actuate a single chime, once per ignition cycle, and it will
display the

⬙PARKSENSE UNAVAILABLE WIPE REAR

SENSORS

⬙, ⬙PARKSENSE UNAVAILABLE WIPE FRONT

SENSORS

⬙, or the ⬙PARKSENSE UNAVAILABLE SERVICE

REQUIRED

⬙ message for five seconds. When the gear

selector is moved to REVERSE and the system has detected
a faulted condition, the instrument cluster display will
show a

⬙PARKSENSE UNAVAILABLE WIPE REAR SEN-

SORS

⬙, ⬙PARKSENSE UNAVAILABLE WIPE FRONT SEN-

SORS

⬙ or ⬙PARKSENSE UNAVAILABLE SERVICE RE-

QUIRED

⬙ pop up message for five seconds. After five

seconds, a vehicle graphic will be displayed with a

⬙WIPE

OFF

⬙ or “SERVICE” overlay, depending on the location and

fault type. The system will continue to provide arc alerts
for the side that is functioning properly. These arc alerts
will interrupt the

⬙PARKSENSE UNAVAILABLE WIPE

REAR SENSORS

⬙, ⬙PARKSENSE UNAVAILABLE WIPE

FRONT SENSORS

⬙, or ⬙PARKSENSE UNAVAILABLE SER-

VICE REQUIRED

⬙ messages if an object is detected within

the five second pop-up duration. The vehicle graphic will
remain displayed for as long as the vehicle is in REVERSE.

6

STARTING AND OPERATING

349

Refer to “Instrument Cluster Display” in “Getting To Know
Your Instrument Panel” for further information.

If

⬙PARKSENSE UNAVAILABLE WIPE REAR SENSORS⬙ or

⬙PARKSENSE UNAVAILABLE WIPE FRONT SENSORS⬙
appears in the instrument cluster display make sure the
outer surface and the underside of the rear fascia/bumper
and/or front fascia/bumper is clean and clear of snow, ice,
mud, dirt or other obstruction and then cycle the ignition. If
the message continues to appear see an authorized dealer.

If the

⬙PARKSENSE UNAVAILABLE SERVICE RE-

QUIRED

⬙ message appears in the instrument cluster dis-

play, see an authorized dealer.

Cleaning The ParkSense System

Clean the ParkSense sensors with water, car wash soap and
a soft cloth. Do not use rough or hard cloths. Do not scratch
or poke the sensors. Otherwise, you could damage the
sensors.

ParkSense System Usage Precautions

NOTE:
• Ensure that the front and rear bumper are free of snow,

ice, mud, dirt and debris to keep the ParkSense system
operating properly.

• Construction equipment, large trucks, and other vibra-

tions could affect the performance of ParkSense.

• When you turn ParkSense off, the instrument cluster

will display “PARKSENSE OFF.” Furthermore, once you
turn ParkSense off, it remains off until you turn it on
again, even if you cycle the ignition key.

• When you move the gear selector to the REVERSE

position and ParkSense is turned off, the instrument
cluster will display “PARKSENSE OFF” for five seconds
while the vehicle is in REVERSE.

• ParkSense, when on, will reduce the volume of the radio

when it is sounding a tone.

• Clean the ParkSense sensors regularly, taking care not to

scratch or damage them. The sensors must not be
covered with ice, snow, slush, mud, dirt or debris.
Failure to do so can result in the system not working
properly. The ParkSense system might not detect an
obstacle behind or in front of the appropriate fascia/
bumper, or it could provide a false indication that an
obstacle is behind or in front of the appropriate fascia/
bumper.

• Use the ParkSense switch to turn the ParkSense system

off if objects, such as bicycle carriers, are placed within

350

STARTING AND OPERATING

12 in (30 cm) from the rear fascia/bumper. Failure to do
so can result in the system misinterpreting a close object
as a sensor problem, causing the “PARKSENSE UN-
AVAILABLE SERVICE REQUIRED” message to be dis-
played in the instrument cluster.

• ParkSense should be disabled when the liftgate is in the

open position.

• There may be a delay in the object detection rate if the

object is moving. This may cause the automatic braking
application to be delayed.

WARNING!

• Drivers must be careful when backing up even when

using ParkSense. Always check carefully behind
your vehicle, look behind you, and be sure to check
for pedestrians, animals, other vehicles, obstructions,
and blind spots before backing up. You are respon-
sible for safety and must continue to pay attention to
your surroundings. Failure to do so can result in
serious injury or death.

• Before using ParkSense, it is strongly recommended

that the ball mount and hitch ball assembly is

(Continued)

WARNING! (Continued)

disconnected from the vehicle when the vehicle is
not used for towing. Failure to do so can result in
injury or damage to vehicles or obstacles because the
hitch ball will be much closer to the obstacle than the
rear fascia when the loudspeaker sounds the con-
tinuous tone. Also, the sensors could detect the ball
mount and hitch ball assembly, depending on its size
and shape, giving a false indication that an obstacle
is behind the vehicle.

CAUTION!

• ParkSense is only a parking aid and it is unable to

recognize every obstacle, including small obstacles.
Parking curbs might be temporarily detected or not
detected at all. Obstacles located above or below the
sensors will not be detected when they are in close
proximity.

• The vehicle must be driven slowly when using

ParkSense in order to be able to stop in time when an
obstacle is detected. It is recommended that the driver
looks over his/her shoulder when using ParkSense.

6

STARTING AND OPERATING

351

PARKSENSE ACTIVE PARK ASSIST SYSTEM —
IF EQUIPPED

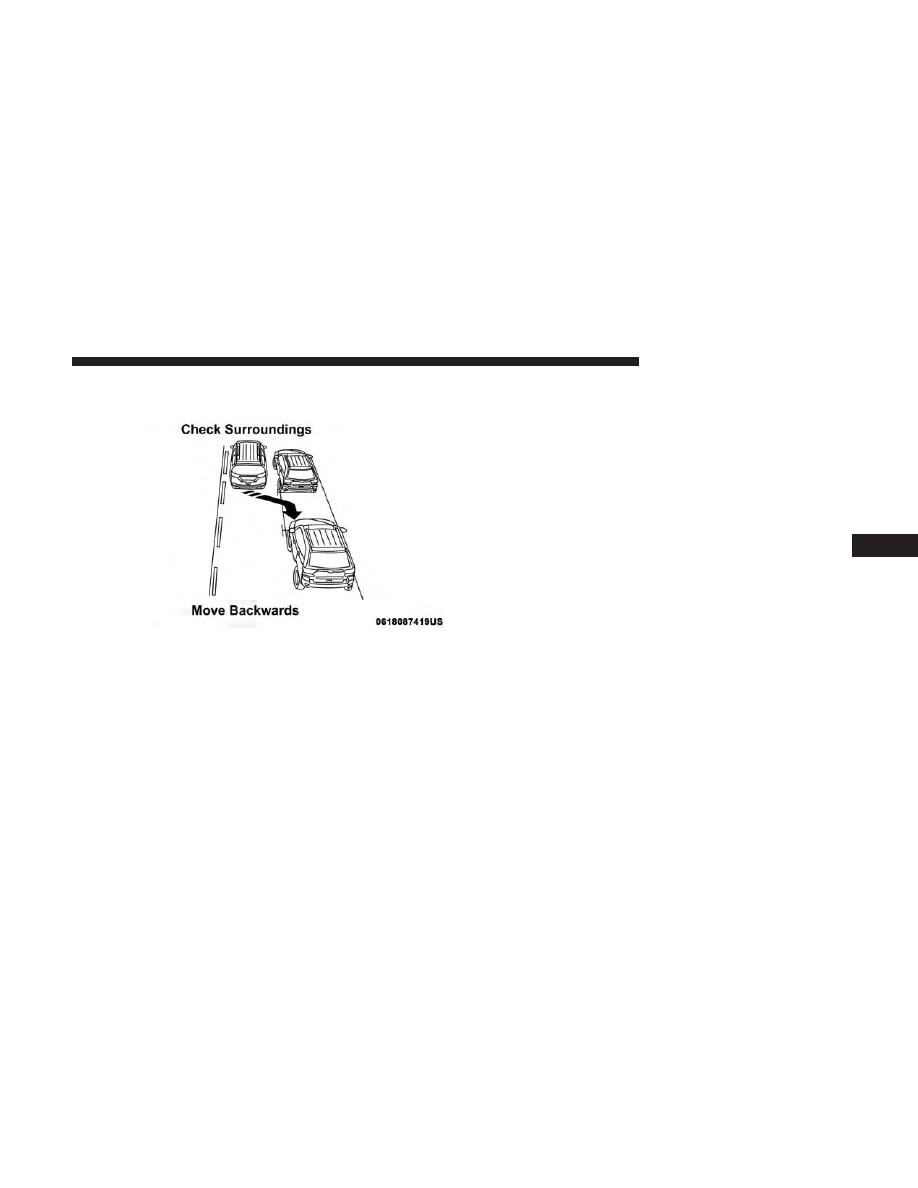

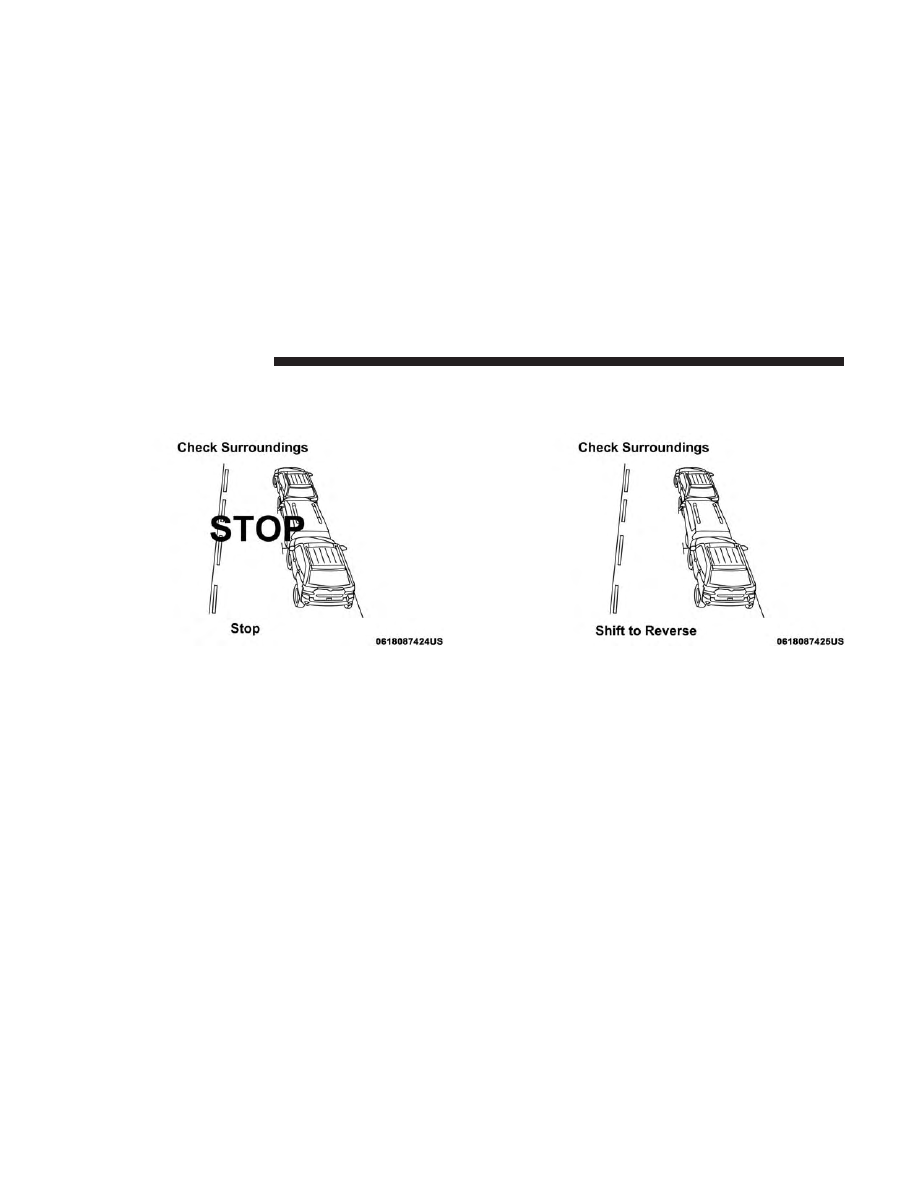

The ParkSense Active Park Assist system is intended to
assist the driver during parallel and perpendicular parking
maneuvers by identifying a proper parking space, provid-
ing audible/visual instructions, and controlling the steer-
ing wheel. The ParkSense Active Park Assist system is
defined as “semi-automatic” since the driver maintains
control of the accelerator, gear selector and brakes. De-
pending on the driver’s parking maneuver selection, the
ParkSense Active Park Assist system is capable of maneu-
vering a vehicle into a parallel or a perpendicular parking
space on either side (i.e., driver side or passenger side).

NOTE:
• The driver is always responsible for controlling the

vehicle, responsible for any surrounding objects, and
must intervene as required.

• The system is provided to assist the driver and not to

substitute the driver.

• During a semi-automatic maneuver, if the driver touches

the steering wheel after being instructed to remove their
hands from the steering wheel, the system will cancel,
and the driver will be required to manually complete the
parking maneuver.

• The system may not work in all conditions (e.g. envi-

ronmental conditions such as heavy rain, snow, etc., or if
searching for a parking space that has surfaces that will
absorb the ultrasonic sensor waves).

• New vehicles from the dealership must have at least 30

miles (48 km) accumulated before the ParkSense Active
Park Assist system is fully calibrated and performs
accurately. This is due to the system’s dynamic vehicle
calibration to improve the performance of the feature.
The system will also continuously perform the dynamic
vehicle calibration to account for differences such as
over or under inflated tires and new tires.

Enabling And Disabling The ParkSense Active Park
Assist System

The ParkSense Active Park Assist system can be
enabled and disabled with the ParkSense Active
Park Assist switch, located on the switch panel
below the Uconnect display.

To enable the ParkSense Active Park Assist system, push the
ParkSense Active Park Assist switch once (LED turns on).

To disable the ParkSense Active Park Assist system, push
the ParkSense Active Park Assist switch again (LED turns
off).

352

STARTING AND OPERATING

The ParkSense Active Park Assist system will turn off
automatically for any of the following conditions:
• The parking maneuver is completed.
• Vehicle speed greater than 18 mph (30 km/h) when

searching for a parking space.

• Vehicle speed greater than 5 mph (7 km/h) during active

steering guidance into the parking space.

• Touching the steering wheel during active steering guid-

ance into the parking space.

• Pushing the ParkSense Front and Rear Park Assist

switch.

• The driver’s door is opened.
• The liftgate is opened.
• Electronic Stability Control/Anti-lock Braking System

intervention.

• The ParkSense Active Park Assist system will allow a

maximum of eight shifts between DRIVE and REVERSE.
If the maneuver cannot be completed within eight shifts,
the system will cancel and the instrument cluster display
will instruct the driver to complete the maneuver manu-
ally.

The ParkSense Active Park Assist system will only operate
and search for a parking space when the following condi-
tions are present:
• The gear position is in DRIVE.
• The ignition is in the RUN position.
• The ParkSense Active Park Assist switch is activated.
• The driver’s door is closed.
• The liftgate is closed.
• Vehicle speed is less than 15 mph (25 km/h).

NOTE:

If the vehicle is driven above approximately

15 mph (25 km/h), the instrument cluster display will
instruct the driver to slow down. If the vehicle is driven
above approximately 18 mph (30 km/h), the system will
cancel. The driver must then reactivate the system by
pushing the ParkSense Active Park Assist switch.
• The outer surface and the underside of the front and rear

fascias/bumpers are clean and clear of snow, ice, mud,
dirt or other obstruction.

When pushed, the LED on the ParkSense Active Park
Assist switch will blink momentarily, and then the LED
will turn off if any of the above conditions are not present.

6

STARTING AND OPERATING

353

Parallel Parking Space Assistance Operation/
Display

When the ParkSense Active Park Assist system is enabled
the “Active ParkSense Searching - Press OK for Perpen-
dicular Park” message will appear in the instrument clus-
ter display. You may switch to perpendicular parking if
you desire. Push the OK button on the left side steering
wheel switch to change your parking space setting.

NOTE:
• When searching for a parking space, use the turn signal

indicator to select which side of the vehicle you want to
perform the parking maneuver. The ParkSense Active
Park Assist system will automatically search for a park-
ing space on the passenger’s side of the vehicle if the
turn signal is not activated.

• The driver needs to make sure that the selected parking

space for the maneuver remains free and clear of any
obstructions (e.g. pedestrians, bicycles, etc.).

• The driver is responsible to ensure that the selected

parking space is suitable for the maneuver and free/
clear of anything that may be overhanging or protruding
into the parking space (e.g., ladders, tailgates, etc. from
surrounding objects/vehicles).

• When seeking for a parking space, the driver should

drive as parallel or perpendicular (depending on the
type of maneuver) to other vehicles as possible.

• The feature will only indicate the last detected parking

space (example: if passing multiple available parking
spaces, the system will only indicate the last detected
parking space for the maneuver).

Active ParkSense Searching

354

STARTING AND OPERATING

When an available parking space has been found, and the
vehicle is not in position, you will be instructed to move
forward to position the vehicle for a parallel parking
sequence.

Once the vehicle is in position, you will be instructed to
stop the vehicle’s movement and remove your hands from
the steering wheel.

Parking Space Found — Keep Moving Forward

Parking Space Found — Stop And Remove Hands From

Wheel

6

STARTING AND OPERATING

355

Once the vehicle is at a standstill with your hands removed
from the steering wheel, you will be instructed to place the
gear selector into the REVERSE position.

When the driver places the gear selector into the REVERSE
position, the system may instruct the driver to wait for
steering to complete.

Parking Space Found — Shift To Reverse

Check Surroundings — Wait For Steering To Complete

356

STARTING AND OPERATING

The system will then instruct the driver to check their
surroundings and move backward.

NOTE:
• It is the driver’s responsibility to use the brake and

accelerator during the semi-automatic parking maneu-
ver.

• When the system instructs the driver to remove their

hands from the steering wheel, the driver should check
their surroundings and begin to back up slowly.

• The ParkSense Active Park Assist system will allow a

maximum of eight shifts between DRIVE or REVERSE.
If the maneuver cannot be completed within eight shifts,
the system will cancel and the instrument cluster display
will instruct the driver to complete the maneuver manu-
ally.

• The system will cancel the maneuver if the vehicle speed

exceeds 5 mph (7 km/h) during active steering guidance
into the parking space. The system will provide a
warning to the driver at 3 mph (5 km/h) that tells them
to slow down. The driver is then responsible for com-
pleting the maneuver if the system is canceled.

• If the system is canceled during the maneuver for any

reason, the driver must take full control of the vehicle.

When the vehicle has reached the end of its backward
movement, the system will instruct the driver to check
their surroundings and stop the vehicle’s movement.

Check Surroundings — Move Backward

6

STARTING AND OPERATING

357

NOTE:

It is the driver’s responsibility to use the brake and

stop the vehicle. The driver should check their surround-
ings and be prepared to stop the vehicle either when
instructed to, or when driver intervention is required.

Once the vehicle is in a standstill condition, the driver will
be instructed to place the gear selector into the DRIVE
position.

Check Surroundings — STOP

Check Surroundings — Shift To Drive

358

STARTING AND OPERATING

When the driver places the gear selector into the DRIVE
position, the system may instruct the driver to wait for
steering to complete.

The system will then instruct the driver to check their
surroundings and move forward.

Check Surroundings — Wait For Steering To Complete

Check Surroundings — Move Forward

6

STARTING AND OPERATING

359

When the vehicle has reached the end of its forward
movement, the system will instruct the driver to check
their surroundings and stop the vehicle’s movement.

NOTE:

It is the driver’s responsibility to use the brake and

stop the vehicle. The driver should check their surround-
ings and be prepared to stop the vehicle either when
instructed to, or when driver intervention is required.

Once the vehicle is in a standstill condition, the driver will
be instructed to place the gear selector into the REVERSE
position.

Check Surroundings — STOP

Check Surroundings — Shift To Reverse

360

STARTING AND OPERATING
