Overtake Aid

When driving with ACC engaged and following a target
vehicle, the system will provide an additional accelera-
tion to assist in passing vehicles in front. This additional
acceleration is triggered when the driver utilizes the left
turn signal. In locations with left hand drive traffic,
Overtake Aid is active only when passing on the left
hand side of the Target vehicles.

When a vehicle goes from a location with left hand drive
traffic to a location with right hand drive traffic, the ACC
system will automatically detect traffic direction. In this
condition, Overtake Aid is active only when passing on
the right side of the Target vehicle. This additional
acceleration is triggered when the driver utilizes the right
turn signal. In this condition the ACC system will no
longer provide Overtake Aid on the left side until it
determines that the vehicle has moved back to a location
with left hand drive traffic.

Adaptive Cruise Control (ACC) Menu

The EVIC displays the current ACC system settings. The
EVIC is located in the upper part of the instrument
cluster between the speedometer and the tachometer. The
information it displays depends on ACC system status.

Press and release the UP or DOWN button until “ACC”
or “Cruise” is highlighted in the EVIC. Status of the ACC
or Cruise is also displayed in the menu line.

Press and release the SELECT (right arrow) button to
display the following information:

Adaptive Cruise Control Off

• When ACC is deactivated, the display will read

“Adaptive Cruise Control Off.”

236

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Adaptive Cruise Control Ready

• When ACC is activated but the vehicle speed setting

has not been selected, the display will read “Adaptive
Cruise Control Ready.”

ACC SET

• When ACC is set, the set speed will display.
• The set speed will continue to display in place of the

odometer reading when changing the EVIC display
while ACC is set.

The ACC screen will display once again if any ACC
activity occurs, which may include any of the following:

• Set Speed Change
• Distance Setting Change
• System Cancel
• Driver Override

• System Off
• ACC Proximity Warning
• ACC Unavailable Warning
• The EVIC will return to the last display selected after

five seconds of no ACC display activity.

Display Warnings And Maintenance

“Clean Radar Sensor In Front Of Vehicle” Warning

The ACC “Clean Radar Sensor In Front Of Vehicle”
warning will display when conditions temporarily limit
system performance. This most often occurs at times of
poor visibility, such as in snow or heavy rain. The ACC
system may also become temporarily blinded due to
obstructions, such as mud, dirt or ice. In these cases, the
EVIC will display “Clean Radar Sensor In Front Of
Vehicle” and the system will deactivate.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

237

The “Clean Radar Sensor In Front Of Vehicle” message
can sometimes be displayed while driving in highly
reflective areas (i.e. tunnels with reflective tiles, or ice and
snow). The ACC system will recover after the vehicle has
left these areas. Under rare conditions, when the radar is
not tracking any vehicles or objects in its path this
warning may temporarily occur.

NOTE:

If the ACC “Clean Radar Sensor In Front Of

Vehicle” warning is active Normal (Fixed Speed) Cruise
Control is still available. For additional information refer
to “Normal (Fixed Speed) Cruise Control Mode” in this
section.

If weather conditions are not a factor, the driver should
examine the sensor. It may require cleaning or removal of
an obstruction. The sensor is located in the center of the
vehicle behind the lower grille.

To keep the ACC System operating properly, it is impor-
tant to note the following maintenance items:

• Always keep the sensor clean. Carefully wipe the

sensor lens with a soft cloth. Be cautious not to damage
the sensor lens.

• Do not remove any screws from the sensor. Doing so

could cause an ACC system malfunction or failure and
require a sensor realignment.

• If the sensor is damaged due to a collision, see your

authorized dealer for service.

• Do not attach or install any accessories near the sensor,

including transparent material or aftermarket grilles.
Doing so could cause an ACC system failure or
malfunction.

238

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

When the condition that deactivated the system is no
longer present, the system will return to the “Adaptive
Cruise Control Off” state and will resume function by
simply reactivating it.

NOTE:

Installing a vehicle front-end protector or an

aftermarket grille or modifying the grille is not recom-
mended. Doing so may block the sensor and inhibit ACC
operation.

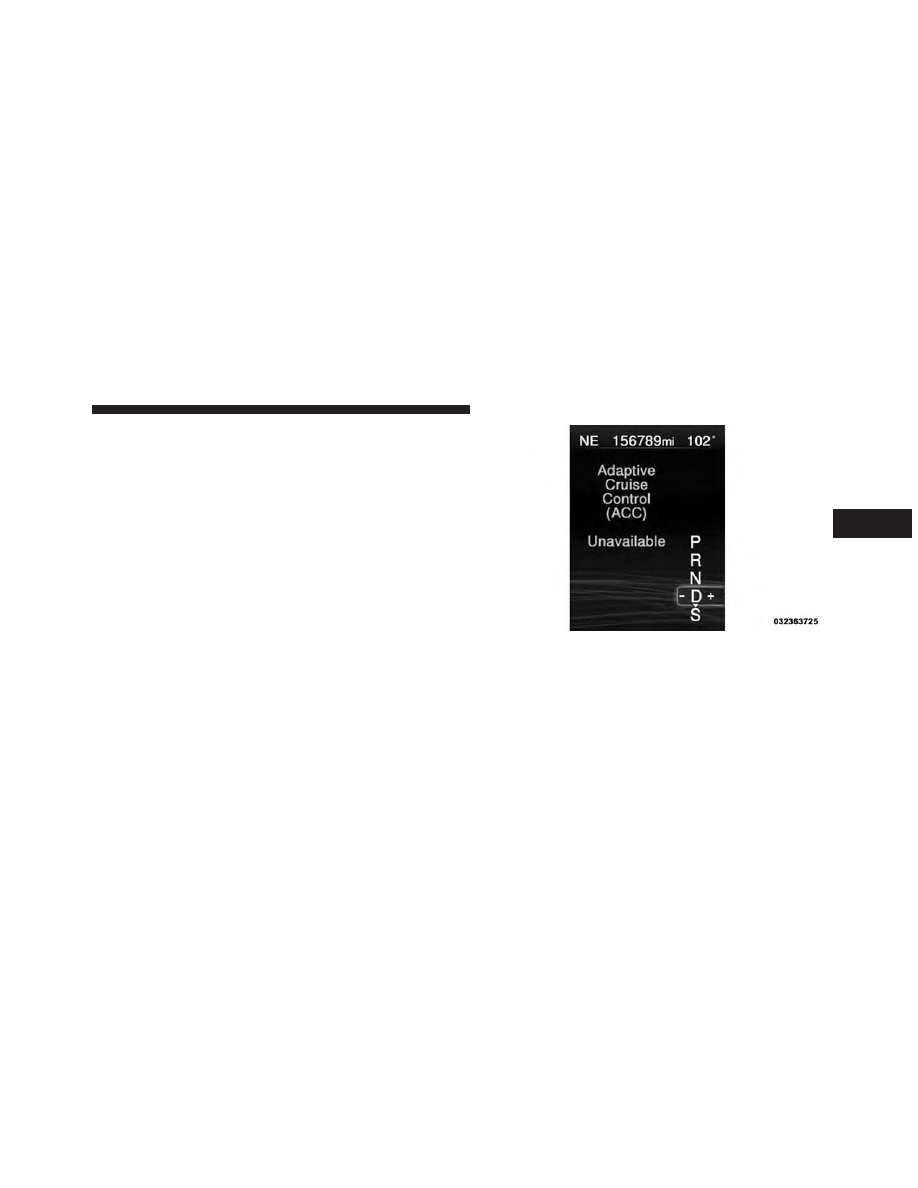

ACC Unavailable Warning

If the system turns off, and the EVIC displays “Adaptive
Cruise Control (ACC) Unavailable”, there may be a
temporary malfunction that limits ACC functionality.
Although the vehicle is still drivable under normal
conditions, ACC will be temporarily unavailable. If this
occurs, try activating ACC again later, following a key
cycle. If the problem persists, see your authorized dealer.

Precautions While Driving With ACC

In certain driving situations, ACC may have detection
issues. In these cases, ACC may brake late or unexpect-
edly. The driver needs to stay alert and may need to
intervene.

Adaptive Cruise Control (ACC) Unavailable Warning

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

239

Adding A Trailer Hitch

The weight of a trailer/hitch may affect the performance
of ACC. If there is a noticeable change in performance
following the installation of a trailer/hitch, or if the ACC
performance does not return to normal after removing
the trailer/hitch see your authorized dealer.

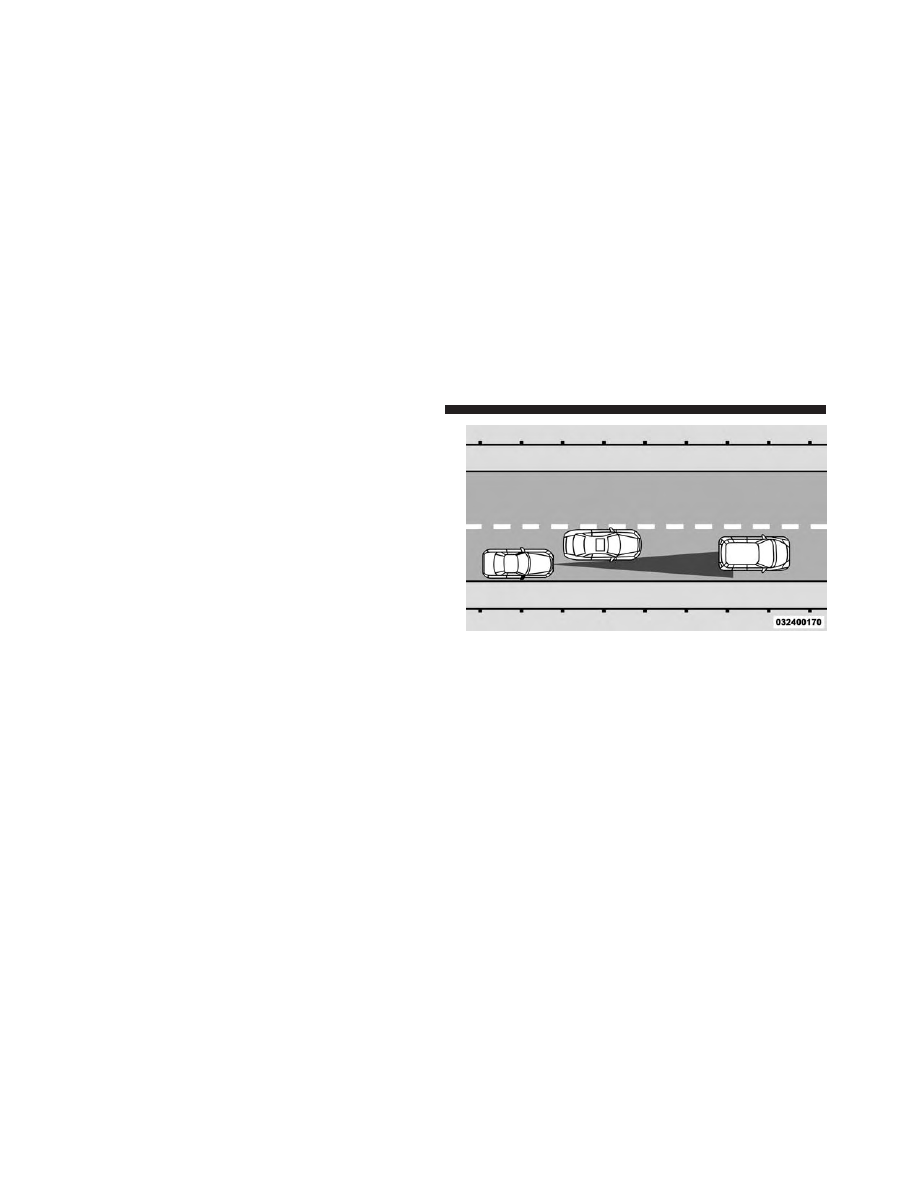

Offset Driving

ACC may not detect a vehicle in the same lane that is
offset from your direct line of travel, or a vehicle merging
in from a side lane. There may not be sufficient distance
to the vehicle ahead. The offset vehicle may move in and
out of the line of travel, which can cause your vehicle to
brake or accelerate unexpectedly.

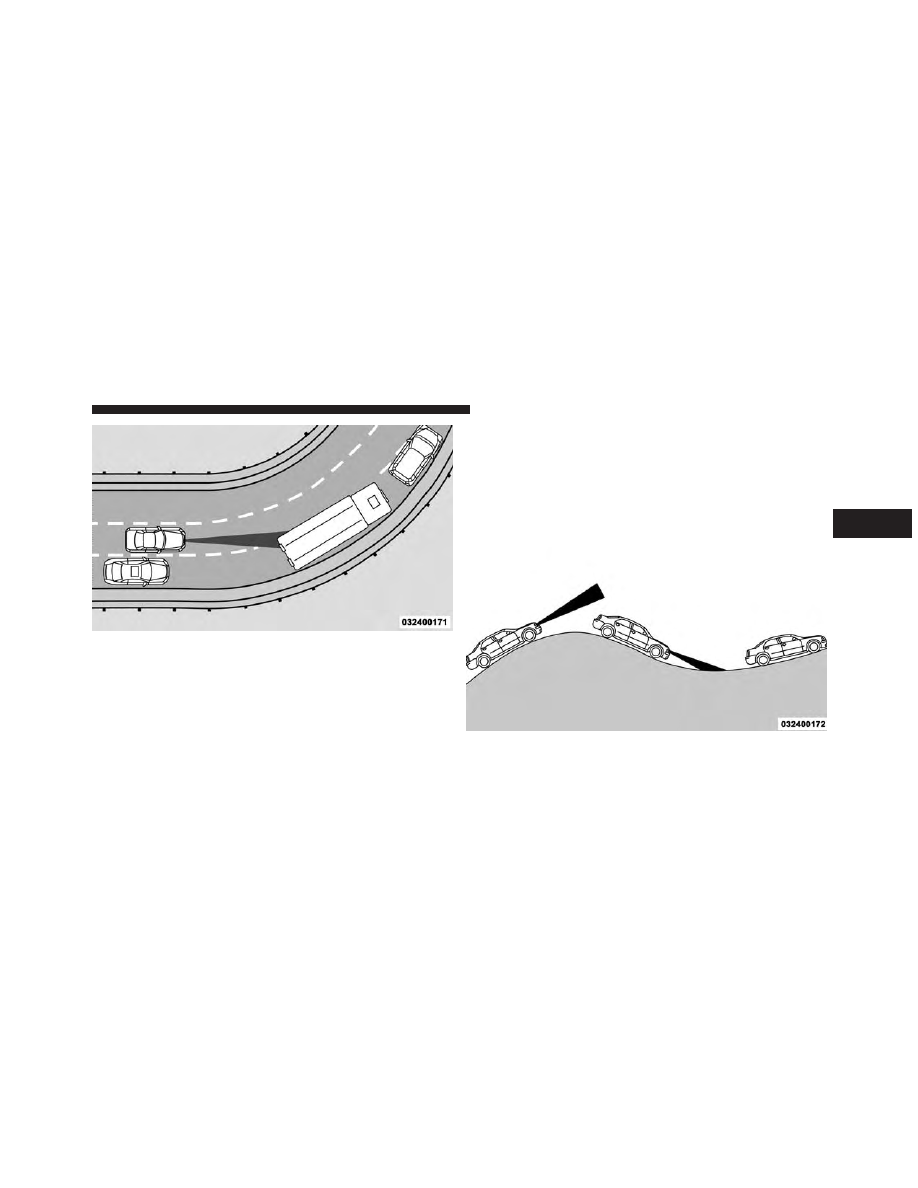

Turns And Bends

In turns or bends, ACC may detect a vehicle ahead too
late or too early. This may cause your vehicle to brake late
or unexpectedly. Give extra attention in curves and be
ready to apply the brakes if necessary. Be sure to select an
appropriate speed while driving in curves.

Offset Driving Condition Example

240

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

ACC may occasionally provide braking and/or a driver
alert that you consider unnecessary. This may be the
system’s response to signs, guardrails, and other station-
ary objects in a curve. This may also occur at the base of
steep hills. This is normal operation and your vehicle
does not require service.

Using ACC On Hills

When driving on hills, ACC may not detect a vehicle in
your lane. Depending on the speed, vehicle load, traffic
conditions, and the steepness of the hills, ACC perfor-
mance may be limited.

Turn Or Bend Example

ACC Hill Example

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

241

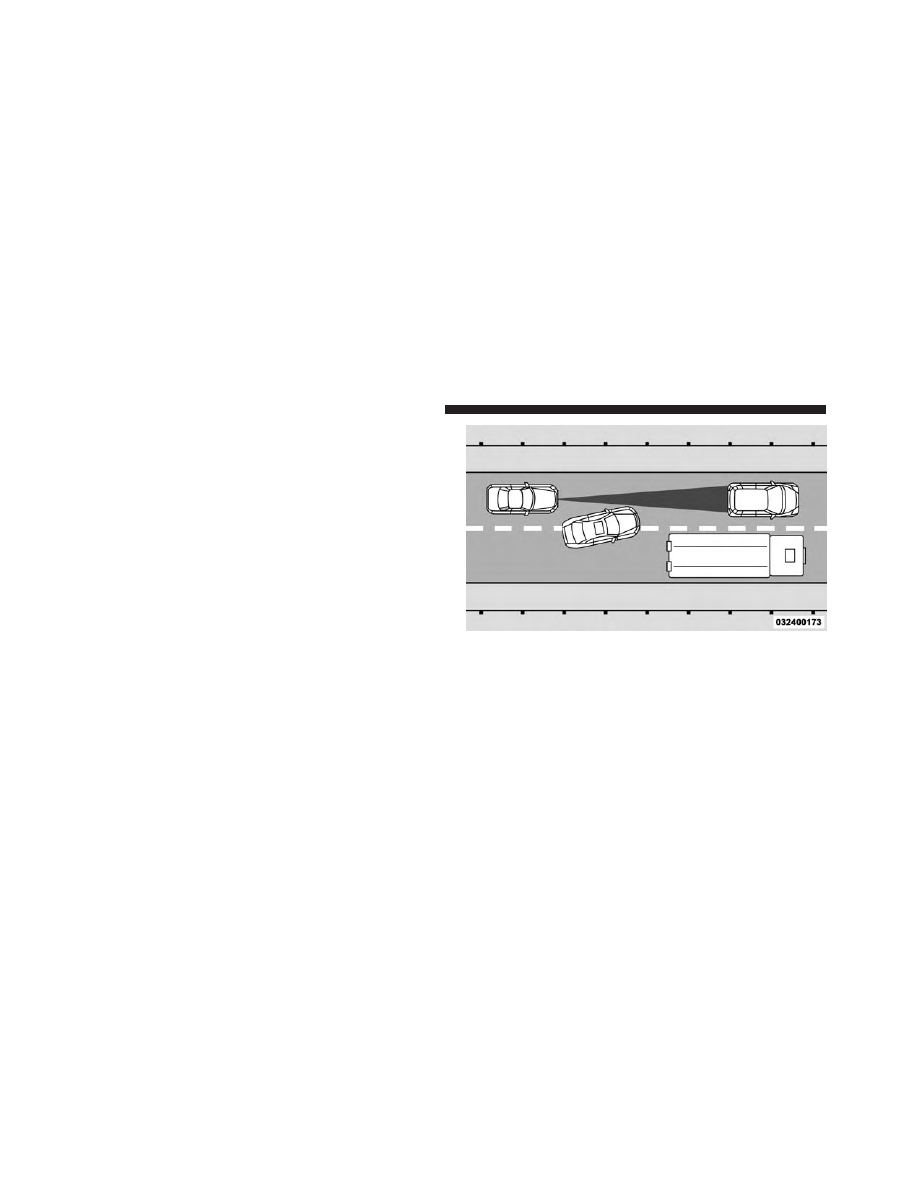

Lane Changing

ACC may not detect a vehicle until it is completely in the
lane in which you are traveling. In the illustration shown,
ACC has not yet detected the vehicle changing lanes and
it may not detect the vehicle until it’s too late for the ACC
system to take action. ACC may not detect a vehicle until
it is completely in the lane. There may not be sufficient
distance to the lane-changing vehicle. Always be atten-
tive and ready to apply the brakes if necessary.

Lane Changing Example

242

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

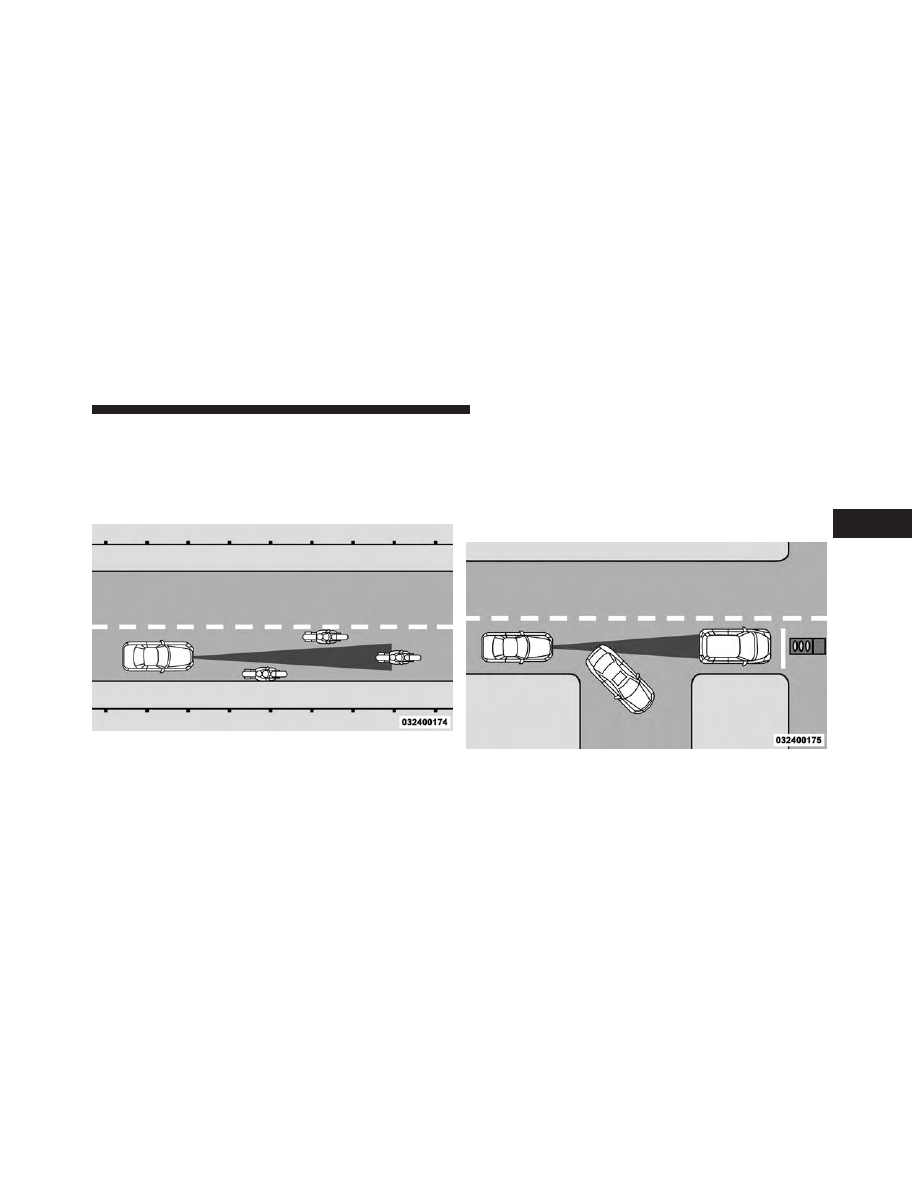

Narrow Vehicles

Some narrow vehicles traveling near the outer edges of
the lane or edging into the lane are not detected until they
have moved fully into the lane. There may not be
sufficient distance to the vehicle ahead.

Stationary Objects And Vehicles

ACC does not react to stationary objects and stationary
vehicles. For example, ACC will not react in situations
where the vehicle you are following exits your lane and
the vehicle ahead is stopped in your lane. Always be
attentive and ready to apply the brakes if necessary.

Narrow Vehicle Example

Stationary Object And Stationary Vehicle Example

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

243

General Information

FCC Requirements For Vehicular Radar Systems

Classification Specifications:

47 C.F.R. Part 15

47 C.F.R Part 15.515

Normal (Fixed Speed) Cruise Control Mode

In addition to Adaptive Cruise Control mode, a normal
(fixed speed) Cruise Control mode is available for cruis-
ing at fixed speeds. The normal Cruise Control mode is
designed to maintain a set cruising speed without requir-
ing the driver to operate the accelerator. Cruise Control
can only be operated if the vehicle speed is above 20 mph
(32 km/h).

To change modes, press the MODE button when the
system is in either the OFF, READY, or SET position.
While pressing the mode button, a chime alerts the driver

to the change of state from Adaptive Cruise Control to
normal Cruise Control. “Cruise Ready” will be displayed
if the system was in ACC READY or ACC SET position.
“Cruise Off” will be displayed if the system was in the
ACC OFF position. To switch back to Adaptive Cruise
Control mode, press the MODE button a second time.

WARNING!

In the normal Cruise Control mode, the system will
not react to vehicles ahead. In addition, the proximity
warning does not activate and no alarm will sound
even if you are too close to the vehicle ahead since
neither the presence of the vehicle ahead nor the
vehicle-to vehicle distance is detected. Be sure to
maintain a safe distance between your vehicle and
the vehicle ahead. Always be aware which mode is
selected.

244

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

To Set A Desired Speed

When the vehicle reaches the speed desired, press the
SET - button and release. The EVIC will display the set
speed.

NOTE:

You must observe the display when setting or

changing speed, not the speedometer.

To Vary The Speed Setting

To Increase Speed

When the Normal (Fixed Speed) Cruise Control is set,
you can increase speed by pushing the RES + button.

The speed increment shown is dependant on the speed of
U.S. (mph) or Metric (km/h) units:

U.S. Speed (mph)

• Pressing the RES + button once will result in a 1 mph

increase in set speed. Each subsequent tap of the
button results in an increase of 1 mph.

• If the button is continually pressed, the set speed will

continue to increase until the button is released, then
the new set speed will be established.

Metric Speed (km/h)

• Pressing the RES + button once will result in a 2 km/h

increase in set speed. Each subsequent tap of the
button results in an increase of 2 km/h.

• If the button is continually pressed, the set speed will

continue to increase until the button is released, then
the new set speed will be established.

To Decrease Speed

When the Normal (Fixed Speed) Cruise Control is set,
you can decrease speed by pushing the SET - button.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

245

The speed decrement shown is dependant on the speed
of U.S. (mph) or Metric (km/h) units:

U.S. Speed (mph)

• Pressing the SET - button once will result in a 1 mph

decrease in set speed. Each subsequent tap of the
button results in a decrease of 1 mph.

• If the button is continually pressed, the set speed will

continue to decrease until the button is released, then
the new set speed will be established.

Metric Speed (km/h)

• Pressing the SET - button once will result in a 2 km/h

decrease in set speed. Each subsequent tap of the
button results in a decrease of 2 km/h.

• If the button is continually pressed, the set speed will

continue to decrease until the button is released, then
the new set speed will be established.

To Cancel

The system will disable normal Cruise Control without
erasing the memory if:

• You softly tap or depress the brake pedal.
• You press the CANCEL button.
• The Electronic Stability Control/Traction Control Sys-

tem (ESC/TCS) activates.

To Resume

Press the RES + button and then remove your foot from
the accelerator pedal. The EVIC will display the last set
speed.

246

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

To Turn Off

The system will turn off and erase the set speed in
memory if:

• You push and release the ON/OFF button.
• You turn off the ignition.
• You switch off ESC.

If the Cruise Control system is turned off and reactivated,
the system will return to the last driver setting (ACC or
Normal Cruise Control).

Forward Collision Warning — If Equipped

The Forward Collision Warning (FCW) system provides
the driver with audible and visual warnings (within the
EVIC) when it detects a potential frontal collision. The
warnings are intended to provide the driver with enough
time to react and avoid the potential collision.

FCW monitors the information from the forward looking
sensor as well as the Electronic Brake Controller (EBC),
wheel speed sensors, i.e., to calculate a probable rear-end
collision. When the system determines that a rear-end
collision is probable a warning message (both audible
and visual) will be displayed on the EVIC. When the
system determines a collision with the vehicle in front of
you is no longer probable, the warning message will be
deactivated.

NOTE:

The minimum speed for FCW activation is

10 mph (16 km/h).

WARNING!

Forward Collision Warning (FCW) is not intended to
avoid a collision on its own, nor can FCW detect
every type of potential collision. The driver has the
responsibility to avoid a collision by controlling the

(Continued)

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

247

WARNING! (Continued)

vehicle via braking and steering. Failure to follow
this warning could lead to serious injury or death.

Changing FCW Status

The FCW feature can be set to far, set to near or turned off
using the Uconnect® System, refer to “Uconnect® Set-
tings” in “Understanding Your Instrument Panel” for
further information. The FCW Status Off, Near or Far will
be displayed in the Uconnect® display.

The default status of FCW is the “Far” setting, this allows
the system to warn you of a possible collision with the
vehicle in front of you when you are farther away. This
gives you the most reaction time.

Changing the FCW status to the “Near” setting, allows
the system to warn you of a possible collision with the
vehicle in front of you when you are much closer. This

setting provides less reaction time than the “Far” setting,
which allows for a more dynamic driving experience.

Changing the FCW status to “Off” prevents the system
from warning you of a possible collision with the vehicle
in front of you.

NOTE:

• In the “Off” setting FCW OFF will be displayed on the

Uconnect® display.

• The system will retain the last setting selected by the

driver after ignition shut down.

• FCW will not react to irrelevant objects such as overhead

objects, ground reflections, objects not in the path of the
car, stationary objects that are far away, oncoming traffic,
or leading vehicles with the same or higher rate of speed.

• If the FCW becomes disabled then a warning will

display on the EVIC screen.

248

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

FCW Unavailable Warning

If the system turns off, and the EVIC displays “ACC/
FCW Unavailable, Service Required”, there may be a
temporary malfunction that limits FCW functionality.
Although the vehicle is still drivable under normal
conditions, FCW will be temporarily unavailable. If this
occurs, try activating FCW again later, following a key
cycle. If the problem persists, see your authorized dealer.

ACC/FCW Unavailable, Service Required Warning

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

249

PARKSENSE® FRONT AND REAR PARK ASSIST
— IF EQUIPPED

The ParkSense® Park Assist system provides visual and
audible indications of the distance between the rear
and/or front fascia and a detected obstacle when backing
up or moving forward, e.g. during a parking maneuver.
Refer to ParkSense® System Usage Precautions for limi-
tations of this system and recommendations.

ParkSense® will retain the last system state (enabled or
disabled) from the last ignition cycle when the ignition is
changed to the ON/RUN position.

ParkSense® can be active only when the shift lever is in
REVERSE or DRIVE. If ParkSense® is enabled at one of
these shift lever positions, the system will remain active
until the vehicle speed is increased to approximately
7 mph (11 km/h) or above. The system will become
active again if the vehicle speed is decreased to speeds
less than approximately 6 mph (9 km/h).

ParkSense® Sensors

The four ParkSense® sensors, located in the rear fascia/
bumper, monitor the area behind the vehicle that is
within the sensors’ field of view. The sensors can detect
obstacles from approximately 12 in (30 cm) up to 59 in
(150 cm) from the rear fascia/bumper in the horizontal
direction, depending on the location, type and orienta-
tion of the obstacle.

The six ParkSense® sensors, located in the front fascia/
bumper, monitor the area in front of the vehicle that is
within the sensors’ field of view. The sensors can detect
obstacles from approximately 12 in (30 cm) up to 47 in
(120 cm) from the front fascia/bumper in the horizontal
direction, depending on the location, type and orienta-
tion of the obstacle.

250

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

ParkSense® Warning Display

The ParkSense® Warning screen will only be displayed if
Sound and Display is selected from the Uconnect®
System. Refer to “Uconnect® Settings” in “Understand-
ing Your Instrument Panel” for further information.

The ParkSense® Warning screen is located within the
Electronic Vehicle Information Center (EVIC). It provides
visual warnings to indicate the distance between the rear
fascia/bumper and/or front fascia/bumper and the de-
tected obstacle.

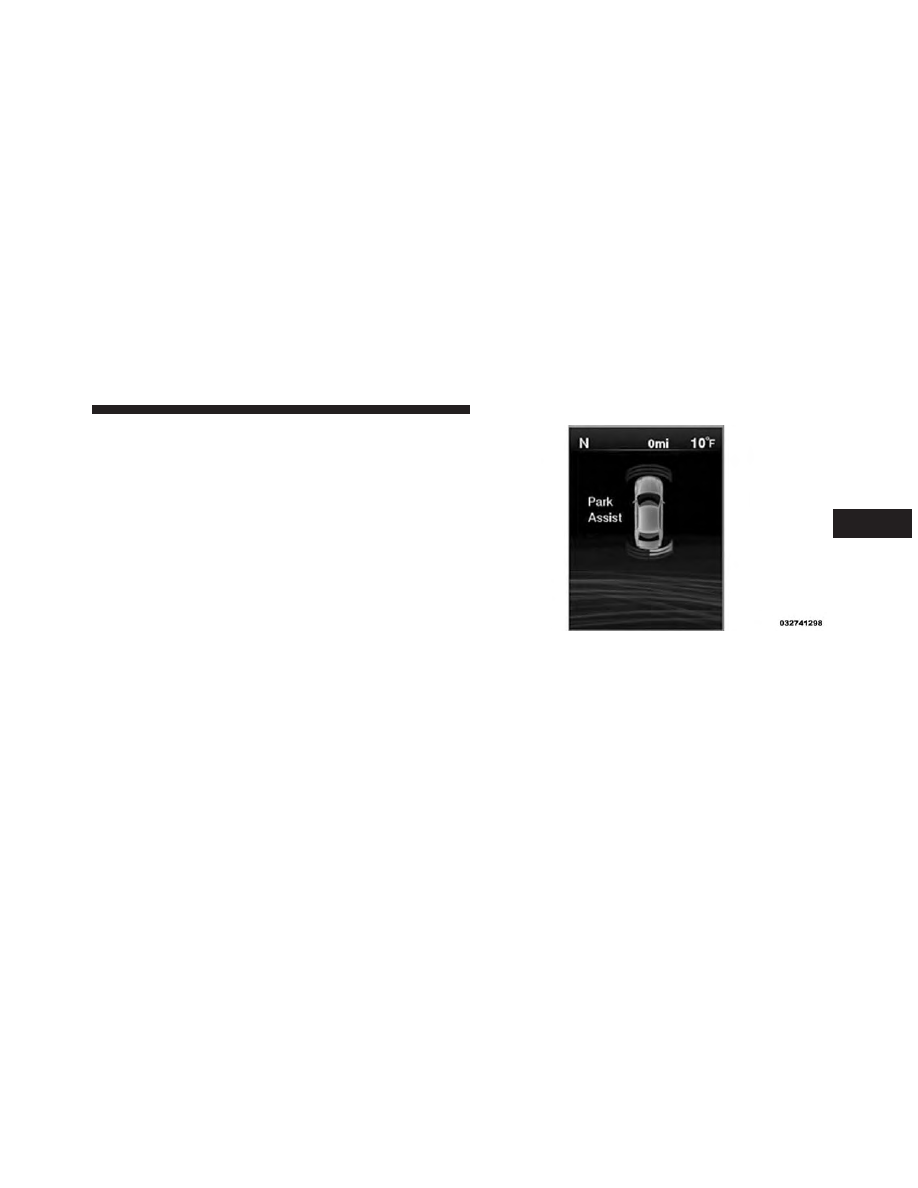

Park Assist Display

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

251
