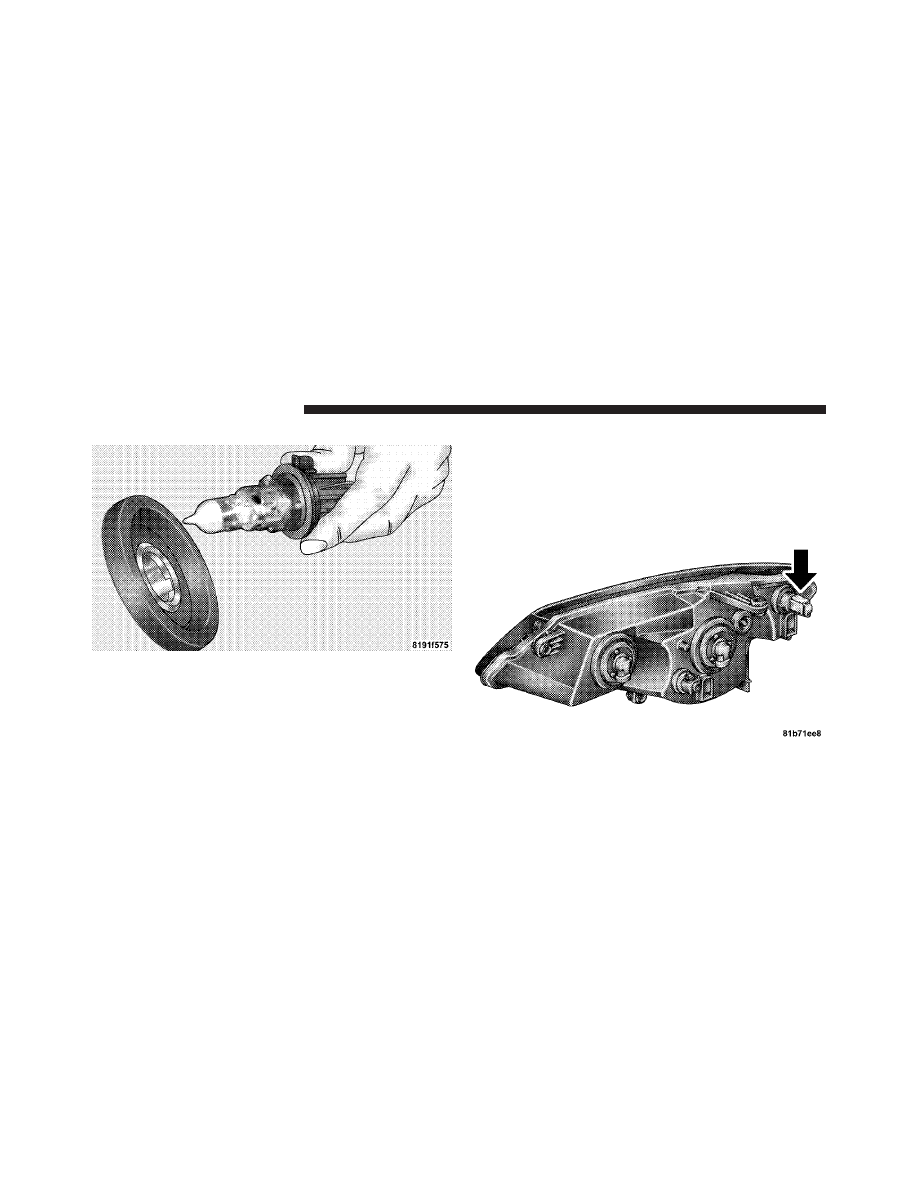

4. Pull the bulb out of the socket and replace the bulb.

5. If the bulb comes in contact with any oily surface,
clean the bulb with rubbing alcohol.

6. Reinsert the bulb and socket assembly and rotate
clockwise one-quarter turn to secure.

Front Turn Signal/Parking Lamp

1. Raise and prop open the hood.

2. Rotate the bulb’s electrical connector one-quarter turn
counterclockwise and remove it from the headlamp
housing.

396

MAINTAINING YOUR VEHICLE

3. Remove the bulb from the connector socket and install
the replacement bulb.

4. Install the bulb and connector assembly into the
headlamp housing and rotate the connector one-quarter
turn clockwise to lock it in place.

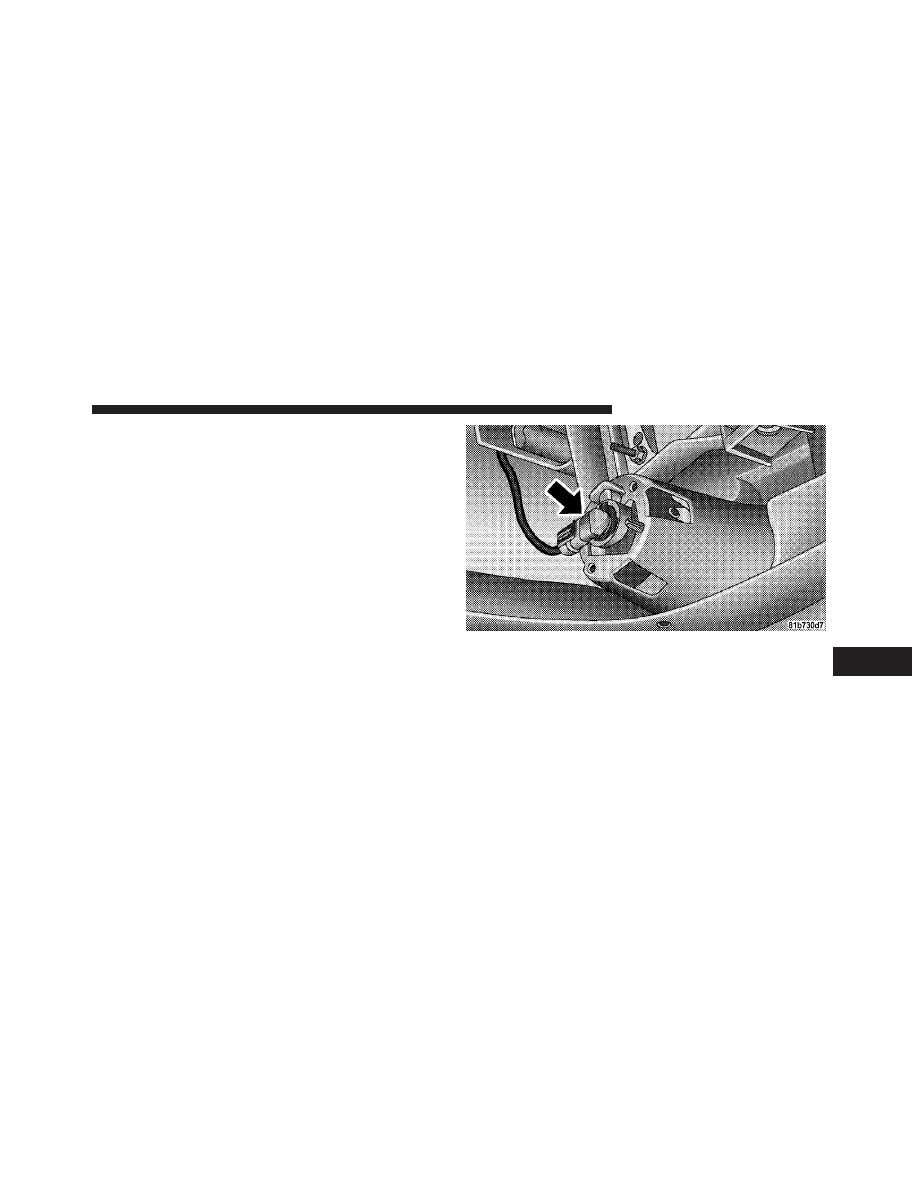

Front Fog Lamp

NOTE:

Access to the lamps through the lower fascia

cutout is limited. We recommend you access the lamps by
turning the steering wheel to allow access and remove
the inner fender shield.

1. Rotate the bulb’s electrical connector one-quarter turn
counterclockwise and remove it from the fog lamp hous-
ing.

2. Remove the bulb from the connector socket and install
the replacement bulb.

7

MAINTAINING YOUR VEHICLE

397

CAUTION!

Do not touch the new bulb with your fingers. Oil
contamination will severely shorten bulb life. If the
bulb comes in contact with an oily surface, clean the
bulb with rubbing alcohol.

3. Install the bulb and connector assembly into the fog
lamp housing and rotate the connector one-quarter turn
clockwise to lock it in place.

Tail/Stop, Rear Turn Signal and Backup Lamps

The taillamps are a two piece design. The turn signal,
brake and taillamps are located in the rear corner body
panel housing. The backup and taillamps are located in
the trunk lid housing.

398

MAINTAINING YOUR VEHICLE

Changing the Tail/Stop Lamp or Rear Turn Signal
Lamp

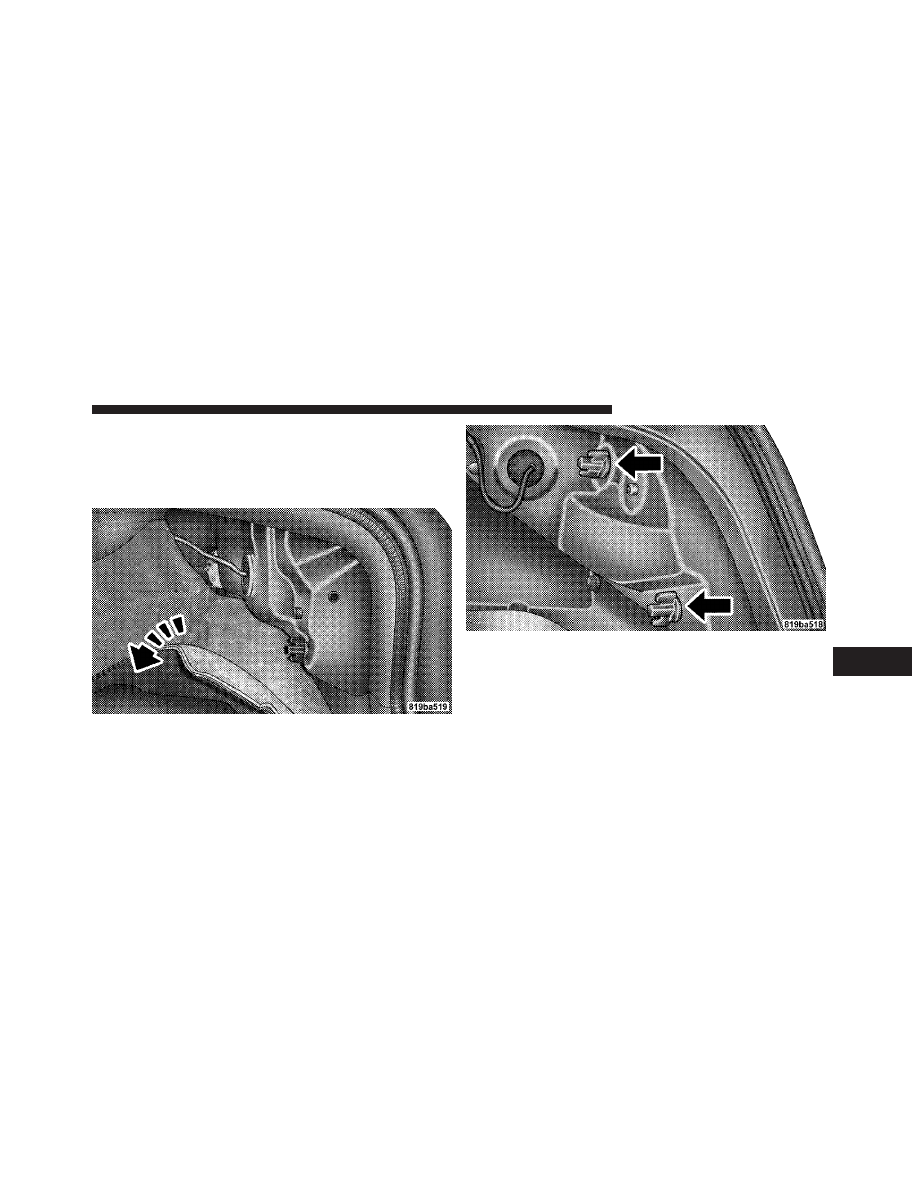

1. Open the trunk and gently pull back the trunk liner
behind the taillamp

2. Remove the two plastic wing nuts from the taillamp
housing.

3. Grasp the taillamp housing and pull it firmly outward
while pushing gently on the studs from inside to disen-
gage the housing from the vehicle.

7

MAINTAINING YOUR VEHICLE

399

4. Rotate the applicable bulb’s electrical connector one-
quarter turn counterclockwise and remove it from the
taillamp housing.

5. Remove the bulb from the connector socket and install
the replacement bulb.

6. Install the bulb and connector assembly into the
taillamp housing and rotate the connector one-quarter
turn clockwise to lock it in place.

7. Reinstall the taillamp housing.

Changing the Backup Lamp

1. Open the trunk.

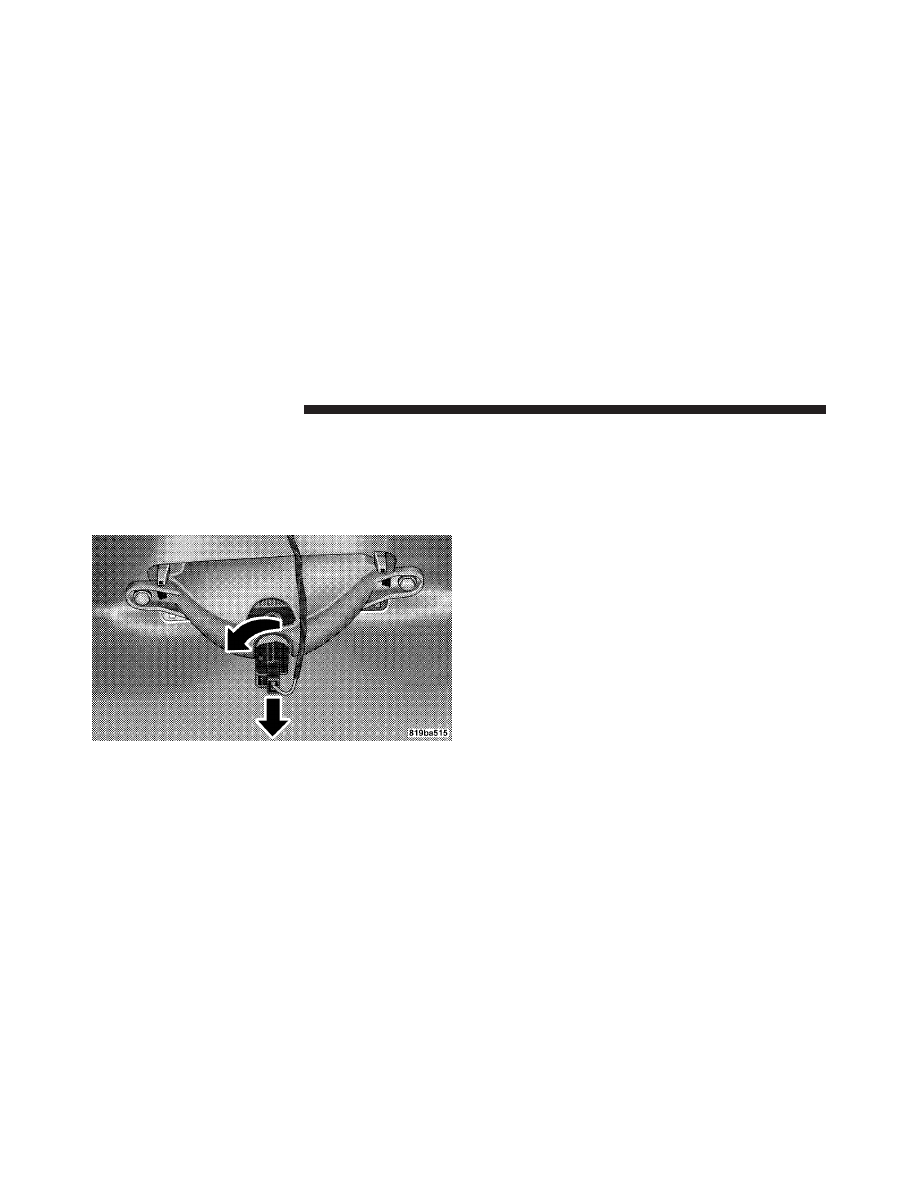

2. Rotate the bulb’s electrical connector one-quarter turn
counterclockwise and remove it from the housing.

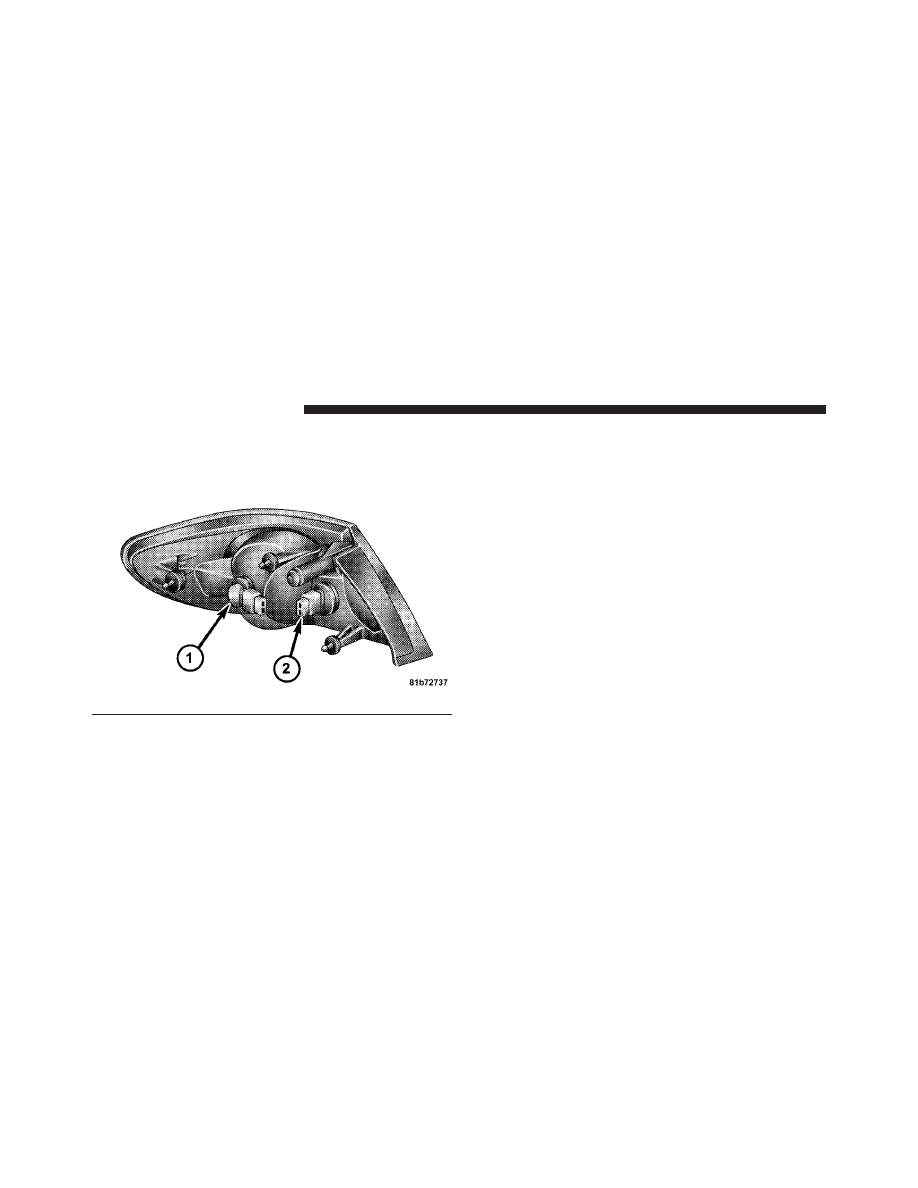

1 — Tail/Stop Lamp

2 — Turn Signal Lamp

400

MAINTAINING YOUR VEHICLE

3. Remove the bulb from the connector socket and install
the replacement bulb.

4. Install the bulb and connector assembly into the
housing and rotate the connector one-quarter turn clock-
wise to lock it in place.

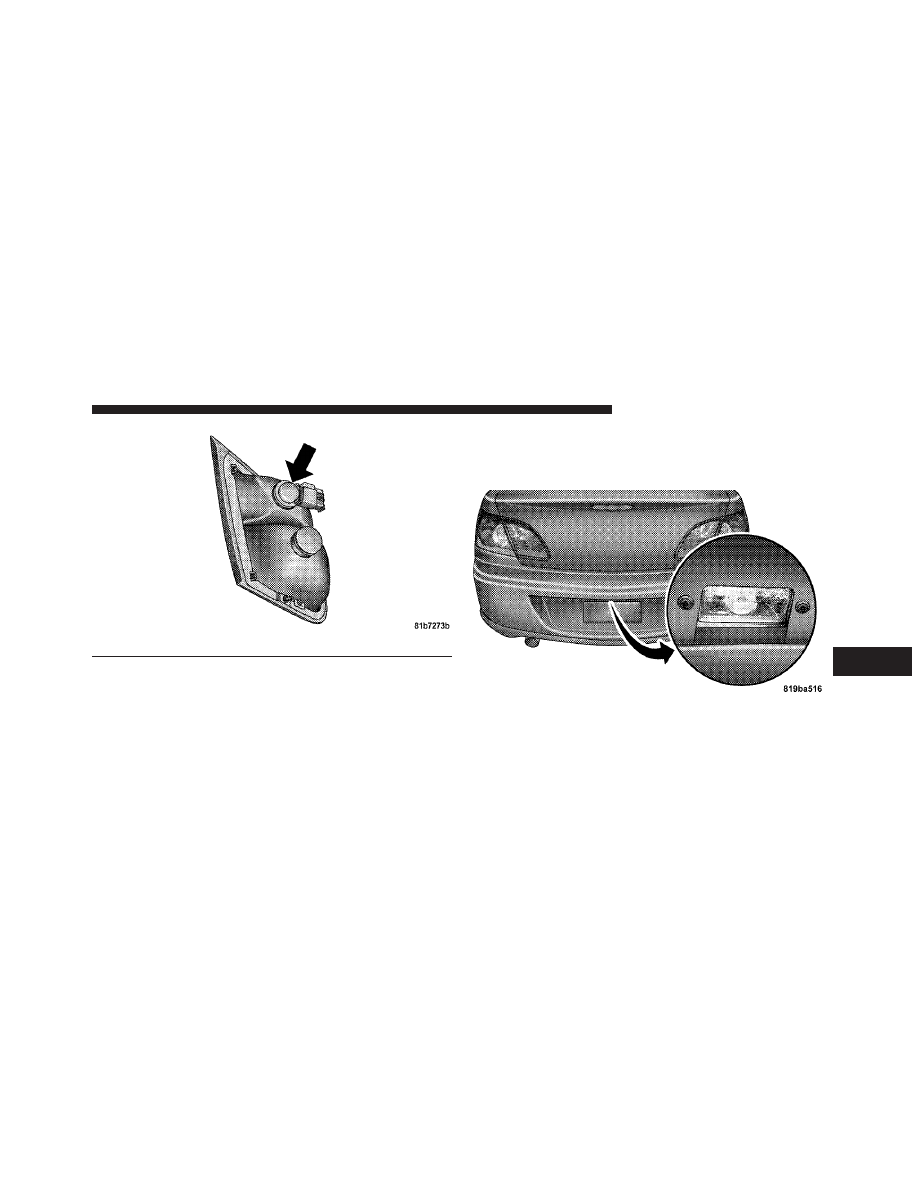

License Plate Lamp

1. Remove two retaining screws holding the lamp lens in
place.

2. Gently pry the lens loose.

3. Pull bulb from socket, replace and reattach the lamp
lens with the two retaining screws.

1 — Rear Fog Lamp

2 — Backup Lamp

7

MAINTAINING YOUR VEHICLE

401

Center High-Mounted Stop Lamp (CHMSL)

1. Open the trunk lid.

2. Rotate the bulb’s electrical connector one-quarter turn
counterclockwise and remove it from the CHMSL hous-
ing.

3. Remove the bulb from the connector socket and install
the replacement bulb.

4. Install the bulb and connector assembly into the
CHMSL housing and rotate the connector one-quarter
turn clockwise to lock it in place.

402

MAINTAINING YOUR VEHICLE

FLUID CAPACITIES

U.S.

Metric

Fuel (Approximate)
All Engines

16.9 Gallons

64 Liters

Engine Oil with Filter
2.4L Engine (SAE 5W-20, API Certified)

4.5 Quarts

4.4 Liters

2.7L Engine (SAE 5W-20, API Certified)

5.5 Quarts

5.2 Liters

3.5L Engine (SAE 10W-30, API Certified)

5.5 Quarts

5.2 Liters

Cooling System*
2.4L Engine (MOPAR

威 Antifreeze/Coolant 5

Year/100,000 Mile Formula or equivalent)

7.7 Quarts

7.3 Liters

2.7L Engine (MOPAR

威 Antifreeze/Coolant 5

Year/100,000 Mile Formula or equivalent)

9.8 Quarts

9.3 Liters

3.5L Engine (MOPAR

威 Antifreeze/Coolant 5

Year/100,000 Mile Formula or equivalent)

11.6 Quarts

11 Liters

* Includes heater and coolant recovery bottle filled to MAX level.

7

MAINTAINING YOUR VEHICLE

403

FLUIDS, LUBRICANTS, AND GENUINE PARTS

Engine

Component

Fluid, Lubricant, or Genuine Part

Engine Coolant

MOPAR

威 Antifreeze/Coolant 5 Year/100,000 Mile Formula HOAT

(Hybrid Organic Additive Technology) or equivalent.

Engine Oil – 2.4L and 2.7L Engines

Use API Certified SAE 5W-20 Engine Oil, meeting the requirements

of Chrysler Material Standard MS-6395. Refer to your engine oil
filler cap for correct SAE grade.

Engine Oil – 3.5L Engine

Use API Certified SAE 10W-30 Engine Oil, meeting Chrysler Mate-

rial Standard MS-6395. Refer to your engine oil filler cap for correct
SAE grade.

Engine Oil Filter

MOPAR

威 Engine Oil Filter or equivalent.

Spark Plugs – 2.4L Engine except PZEV*

ZFR5F-11 (Gap 0.043 in [1.11 mm])

Spark Plugs – 2.4L Engine with PZEV*

ZFR5AP (Gap 0.031 in [0.8 mm])

Spark Plugs – 2.7L Engine

TE10PMC5 (Gap 0.050 in [1.27 mm])

Spark Plugs – 3.5L Engine

ZFR5LP-13G (Gap 0.050 in [1.27 mm])

Fuel Selection – 2.4L and 2.7L Engines

87 Octane

Fuel Selection – 3.5L Engine

87 Octane Acceptable – 89 Octane Recommended

* PZEV = Partial Zero Emission Vehicle

404

MAINTAINING YOUR VEHICLE

Chassis

Component

Fluid, Lubricant, or Genuine Part

Automatic Transmission

MOPAR

威 ATF+4威 Automatic Transmission Fluid or equivalent licensed

ATF+4

威 product.

Brake Master Cylinder

MOPAR

威 DOT 3 and SAE J1703 should be used. If DOT 3 brake fluid is

not available, then DOT 4 is acceptable. Use only recommended brake
fluids.

Power Steering Reservoir

MOPAR

威 Power Steering Fluid +4, MOPAR威 ATF+4威 Automatic Trans-

mission Fluid or equivalent licensed ATF+4

威 product.

7

MAINTAINING YOUR VEHICLE

405

MAINTENANCE SCHEDULES

CONTENTS

䡵 Emissions Control System Maintenance . . . . . . 408
䡵 Maintenance Schedule . . . . . . . . . . . . . . . . . . 408

▫ Required Maintenance Intervals . . . . . . . . . . 410

8

M

A

I

N

T
E

N
A
N
C

E

S
C
H
E
D
U
L
E
S

EMISSIONS CONTROL SYSTEM MAINTENANCE

The Scheduled Maintenance services listed in bold type
must be done at the times or mileages specified to ensure
the continued proper functioning of the emissions control
system. These and all other maintenance services in-
cluded in this manual, should be done to provide best
vehicle performance and reliability. More frequent main-
tenance may be needed for vehicles in severe operating
conditions, such as dusty areas and very short trip
driving.

Inspection and service should also be done anytime a
malfunction is suspected.

NOTE:

Maintenance, replacement or repair of the emis-

sions control devices and systems on your vehicle may be
performed by any automotive repair establishment or
individual using any automotive part that has been
certified pursuant to U.S. EPA or in the State of Califor-
nia, California Air Resources Board regulations.

MAINTENANCE SCHEDULE

The oil change indicator system will remind you that it is
time to take your vehicle in for scheduled maintenance.

On Electronic Vehicle Information Center (EVIC)
equipped vehicles “Oil Change Required” will be dis-
played in the EVIC and a single chime will sound,
indicating that an oil change is necessary.

On Non-EVIC equipped vehicles “Change Oil” will flash
in the instrument cluster odometer and a single chime
will sound, indicating that an oil change is necessary.

Based on engine operation conditions the oil change
indicator message will illuminate, this means that service
is required for your vehicle. Have your vehicle serviced
as soon as possible, within the next 500 miles (805 km).

8

M

A

I

N

T
E

N
A
N
C

E

S
C
H
E
D
U
L
E
S

408

MAINTENANCE SCHEDULES

NOTE:

• The oil change indicator message will not monitor the

time since the last oil change. Change your vehicles oil
if it has been 6 months since your last oil change even
if the oil change indicator message is NOT illumi-
nated.

• Change your engine oil more often if you drive your

vehicle off-road for an extended period of time.

• Under no circumstances should oil change intervals

exceed 6,000 miles (10 000 km) or six months, which-
ever comes first.

Your authorized dealer will reset the oil change indicator
message after completing the scheduled oil change. If a
scheduled oil change is performed by someone other
than your authorized dealer, the message can be reset by
referring to the steps described under “Electronic Vehicle
Information Center (EVIC)/Oil Change Required” in

“Understanding Your Instrument Panel” or under “In-
strument Cluster Description/Odometer/Trip Odom-
eter” in “Understanding Your Instrument Panel” for
further information.

At Each Stop for Fuel

• Check the engine oil level about five minutes after a

fully warmed engine is shut off. Checking the oil level
while the vehicle is on level ground will improve the
accuracy of the oil level reading. Add oil only when
the level is at or below the ADD or MIN mark.

• Check the windshield washer solvent and add if

required.

8

M

A

I

N

T
E

N
A
N
C

E

S
C
H
E
D
U
L
E
S

MAINTENANCE SCHEDULES

409

Once a Month

• Check tire pressure and look for unusual wear or

damage.

• Inspect the battery and clean and tighten the terminals

as required.

• Check the fluid levels of coolant reservoir, brake

master cylinder, and transmission and add as needed.

• Check all lights and other electrical items for correct

operation.

At Each Oil Change

• Change the engine oil filter.
• Inspect the brake hoses and lines.

CAUTION!

Failure to perform the required maintenance items
may result in damage to the vehicle.

Required Maintenance Intervals

Refer to the Maintenance Schedules on the following
pages for the required maintenance intervals.

8

M

A

I

N

T
E

N
A
N
C

E

S
C
H
E
D
U
L
E
S

410

MAINTENANCE SCHEDULES

6,000 Miles (10,000 km) or
6 Months Maintenance Service
Schedule

❏ Change the engine oil and engine oil

filter.

❏ Rotate tires.

Odometer Reading

Date

Repair Order #

Dealer Code

Signature Authorized Chrysler Dealer

12,000 Miles (20,000 km) or 12 Months Maintenance Service
Schedule

❏ Change the engine oil and engine oil filter.

❏ Rotate tires.

❏ If using your vehicle in dusty or off-road conditions, inspect the engine air cleaner filter, and

replace if necessary.

❏ Inspect the brake linings, and replace as necessary.

❏ Replace the air conditioning filter (if equipped).

❏ Inspect the CV joints. Perform the first inspection at 12,000 miles (20 000 km) or

12 months.

❏ Inspect the exhaust system. Perform the first inspection at 12,000 miles (20 000 km) or

12 months.

❏ Inspect the front suspension, tie rod ends and boot seals for cracks or leaks and all parts for

damage, wear, improper looseness or end play; replace if necessary.

Odometer Reading

Date

Repair Order #

Dealer Code

Signature Authorized Chrysler Dealer

8

M

A

I

N

T
E

N
A
N
C

E

S
C
H
E
D
U
L
E
S

MAINTENANCE SCHEDULES

411
