WARNING! (Continued)

• Never place any extremities (hands, feet, etc.) near

the convertible top components, the upper wind-
shield area, the shelf area behind the rear seats, or
the convertible top stowage area while raising or
lowering the convertible top.

• When using the power top button on RKE trans-

mitter, if potential danger exists while lowering
the top, release the button immediately to inter-
rupt the operation.

• When using the power top switch on the instru-

ment panel, if potential danger exists while low-
ering the top, release the switch immediately to
interrupt the operation.

(Continued)

WARNING! (Continued)

• When using the power top switch on the instru-

ment panel, if potential danger exists while raising
the top, release the switch immediately to inter-
rupt the operation.

• Only drive the vehicle with the convertible top

completely closed and latched or fully lowered
into its stowage compartment.

• Do not operate the power top when the vehicle is

in motion.

Cargo Shield

The cargo shield is located in the trunk. Before lowering
the convertible top, you must unfold the cargo shield and
seat the tabs at each end of the cargo shield in the V slots
in the trunk liner. Doing so closes a switch that allows top
operation. If the switch is not closed, a warning message
displays in the instrument cluster to notify the driver.

92

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Positioning the Cargo Shield for Top Operation

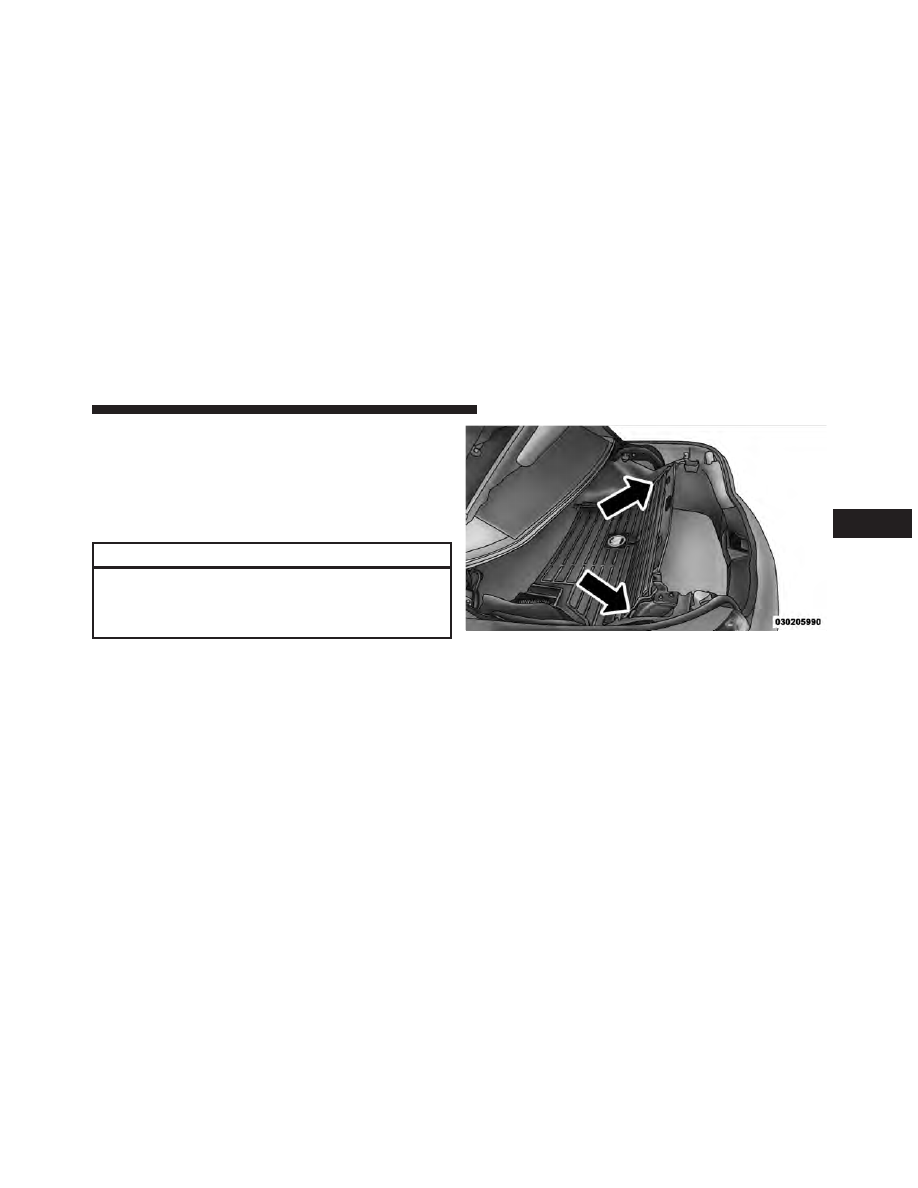

Pull the cargo shield toward you to begin unfolding the
panels. Grasp the handle in the center of the outermost
(top) panel and raise the cargo shield. Then, align and
seat the tabs at each end of the cargo shield in the V slots
in the trunk liner as shown in the illustration.

CAUTION!

Do NOT place items on cargo protector. Items placed
on cargo protector will interfere with the top during
operation and cause excessive damage to the top.

Positioning the Cargo Shield for Cargo Storage
To maximize the storage space in the trunk, the cargo
shield can be stowed in the forward portion of the trunk.

Cargo Shield

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

93

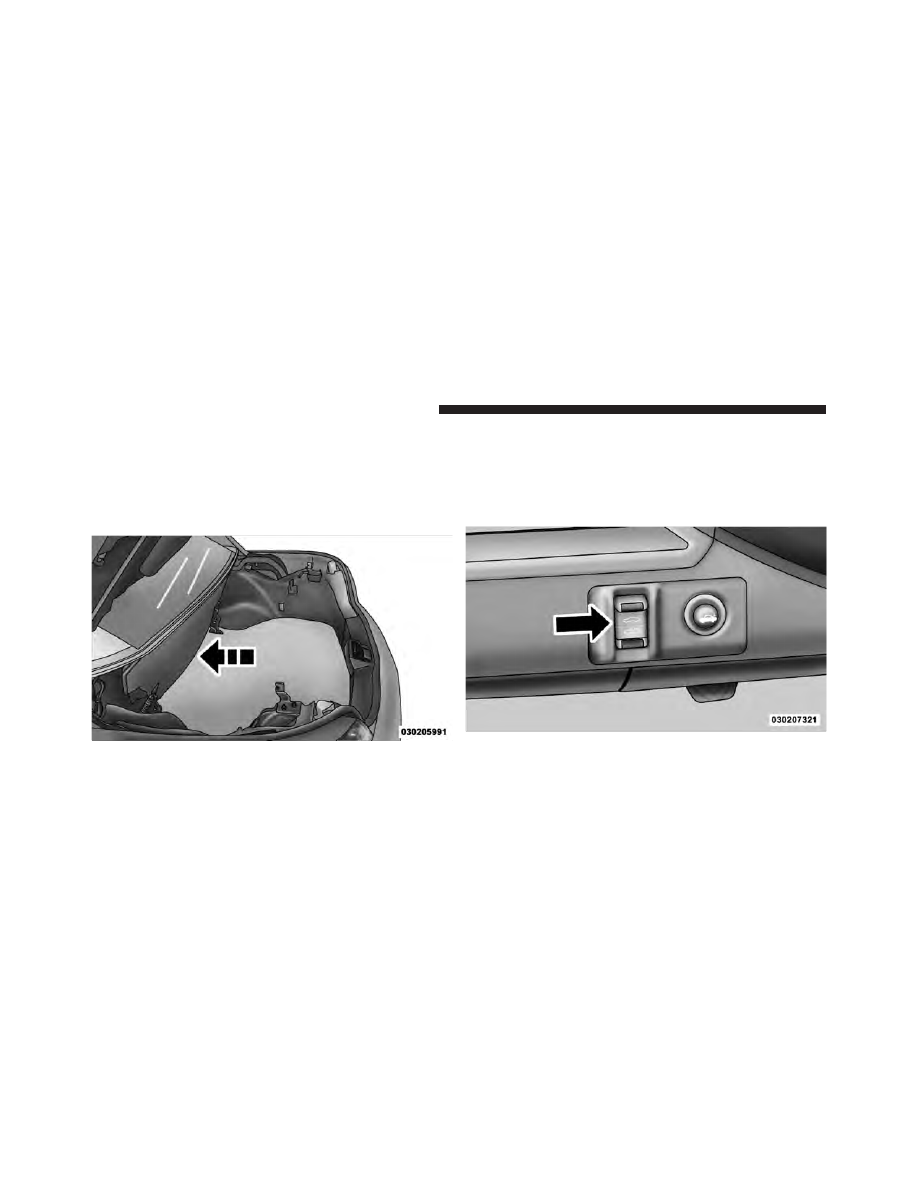

To stow the cargo shield, grasp the handle of the upright
panel of the cargo shield, lifting the pins out of the V slots
in the trunk trim. Continue folding the upright panel
forward onto the horizontal panel, then grasp both
panels and lift them to the forward, upright position in
the trunk.

NOTE:

The convertible top will NOT operate with the

cargo shield in the stowed position.

Power Convertible Top Controls

The power top switch is located on the instrument panel
to the left of the steering column.

Stowed Cargo Shield

Power Top Switch

94

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

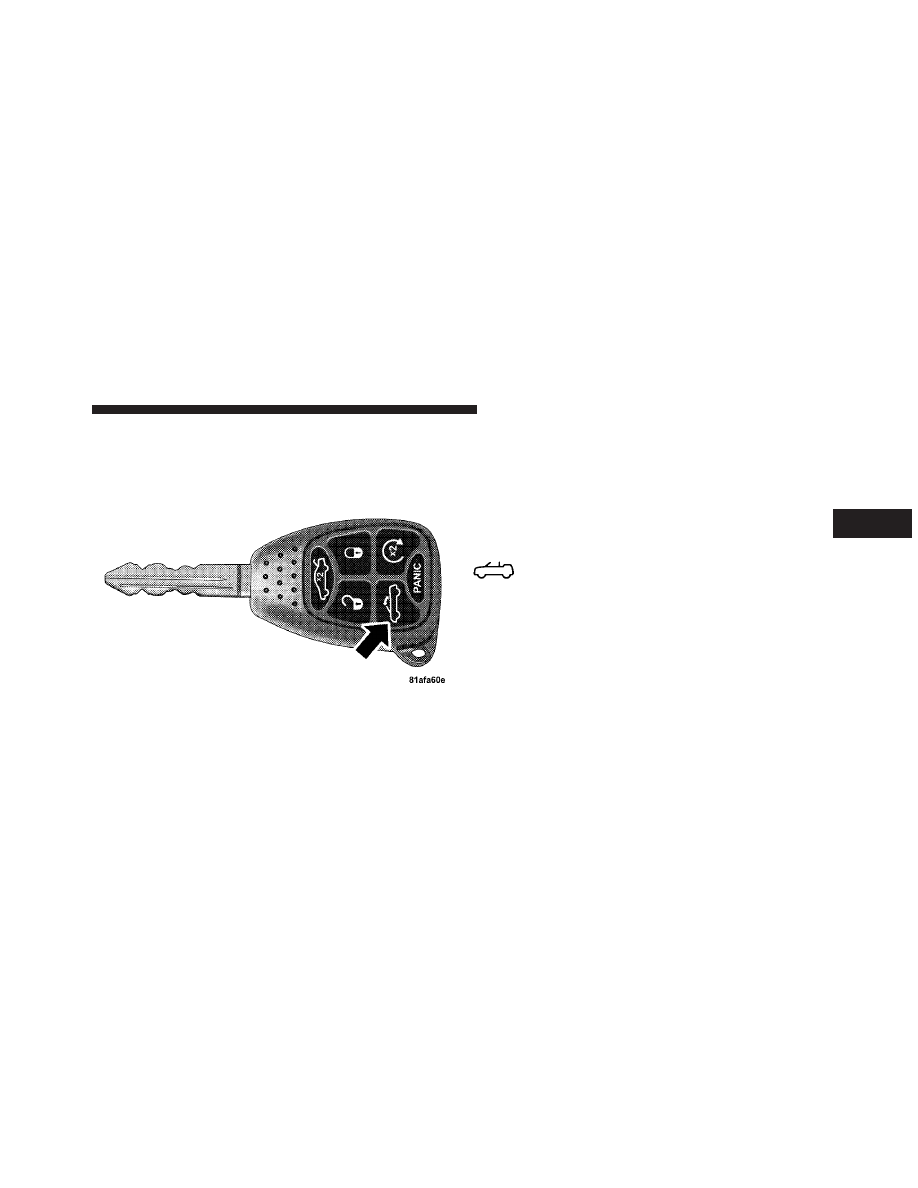

There is also a power top button on the Remote Keyless
Entry (RKE) transmitter for remotely lowering the power
convertible top.

Lowering the Power Convertible Top

Using the Power Top Switch

NOTE:

The power top switch will operate when the

ignition switch is turned to the ON or ACC position and
when in the power accessory delay.

There are two Top Down switch positions.
Press and hold the switch to the first detent.
The system will lower all fully raised windows
approximately 0.5 in (10 mm), lower the top to

its fully retracted position, and then raise the windows.
Press and hold the switch to the second detent. The
system will lower all four windows and the top to their
fully retracted positions.

The driver has to press and hold the convertible top
switch during the entire opening cycle, if there is an
obstruction and the driver is alerted, the convertible top
operation can be stopped by releasing the switch.

Power Top Button

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

95

Using the Remote Keyless Entry Transmitter

NOTE:

Steps 1 – 3 must be performed within five

seconds.

1. Press and release the UNLOCK button on the RKE
transmitter.

2. Press and release the POWER TOP button
on the RKE transmitter.

3. Press and hold the POWER TOP button until the
Power Top and All Windows Down feature is complete.

Raising the Power Convertible Top

Using the Power Top Switch

NOTE:

The power top switch will operate when the

ignition switch is turned to the ON or ACC position and
when in the power accessory delay.

Press and hold the switch in the Top Up
position until the operation of raising the top
and latching it is complete, which is indicated
by the system raising the windows and dis-

playing “TOP DONE” in the odometer or “CONVERT-
IBLE TOP COMPLETE” in the EVIC (if equipped).

Using the Remote Keyless Entry Transmitter
You cannot use the power top button on the RKE
transmitter to raise the power convertible top. You must
use the power top switch inside the vehicle to perform
this operation.

96

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Manually
Closing the power convertible top manually is a compli-
cated and physically demanding procedure, and it re-
quires a special tool to do so. In the event that you
experience a malfunction when operating the power
convertible top:

1. Read all of the Notes, Cautions, and Warning found
under “Power Convertible Top Usage Precautions” to
verify all operating conditions are met.

2. Check for Operation and Warning Messages as de-
scribed under “Power Convertible Top Operation and
Warning Messages.” If applicable, perform the related
action to correct the condition present.

3. If Steps 1 and 2 do not resolve the problem, refer to
“Emergency Bypass Mode”.

Wind Stop — If Equipped

The Wind Stop installs in the backseat area of the vehicle.
The Wind Stop will not interfere with power top opera-
tion. Therefore, it can remain installed when the top is up.
However, when not in use, the Wind Stop folds to allow
for convenient storage underneath the cargo shield in the
trunk.

NOTE:

It is recommended that you lower the convert-

ible top before installing or removing the Wind Stop.

Installing the Wind Stop

1. Remove the Wind Stop from the trunk.

2. Unfold the Wind Stop framework.

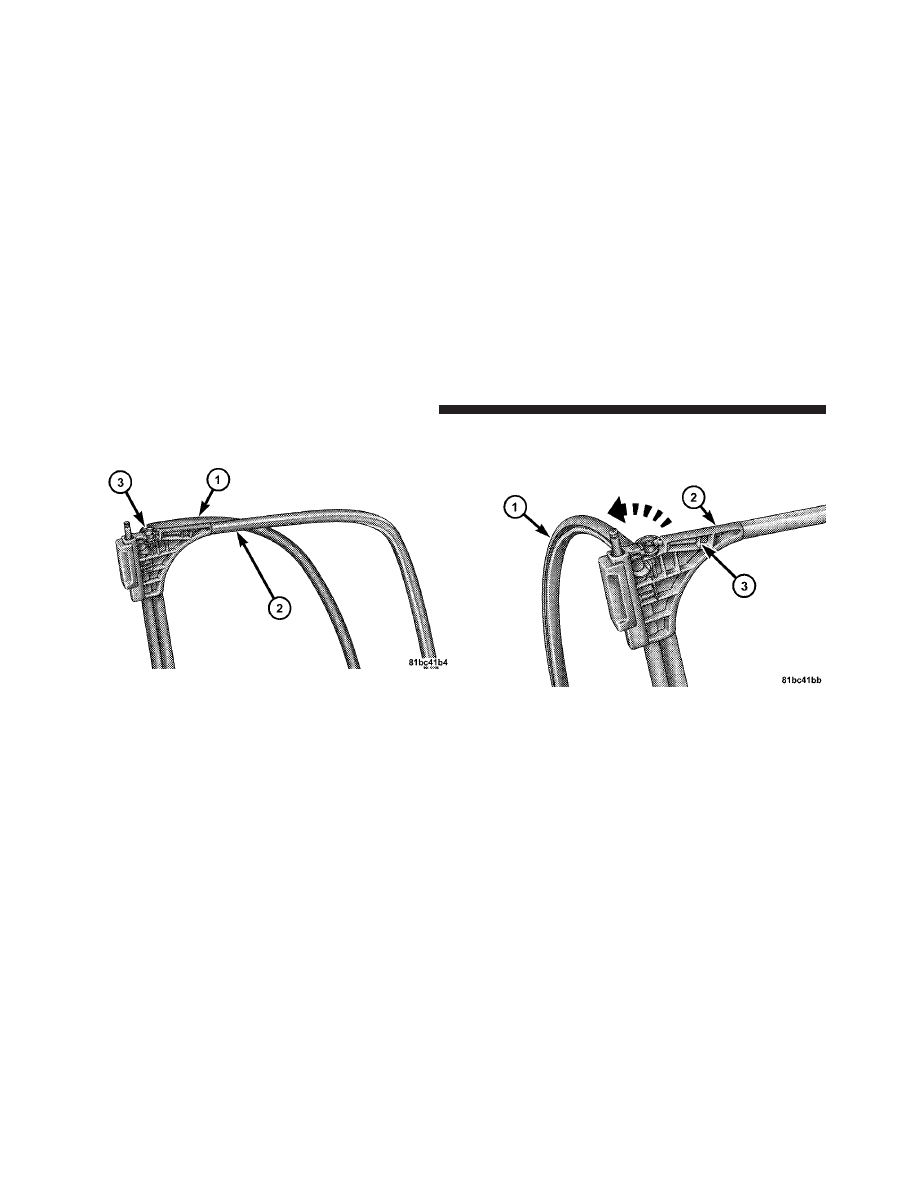

3. Lay the small frame (1) flat on top of the large frame
(2) and snap the two frames together by engaging the
frame lock (3).

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

97

NOTE:

The frames must lie flat on each other in order to

snap them together.

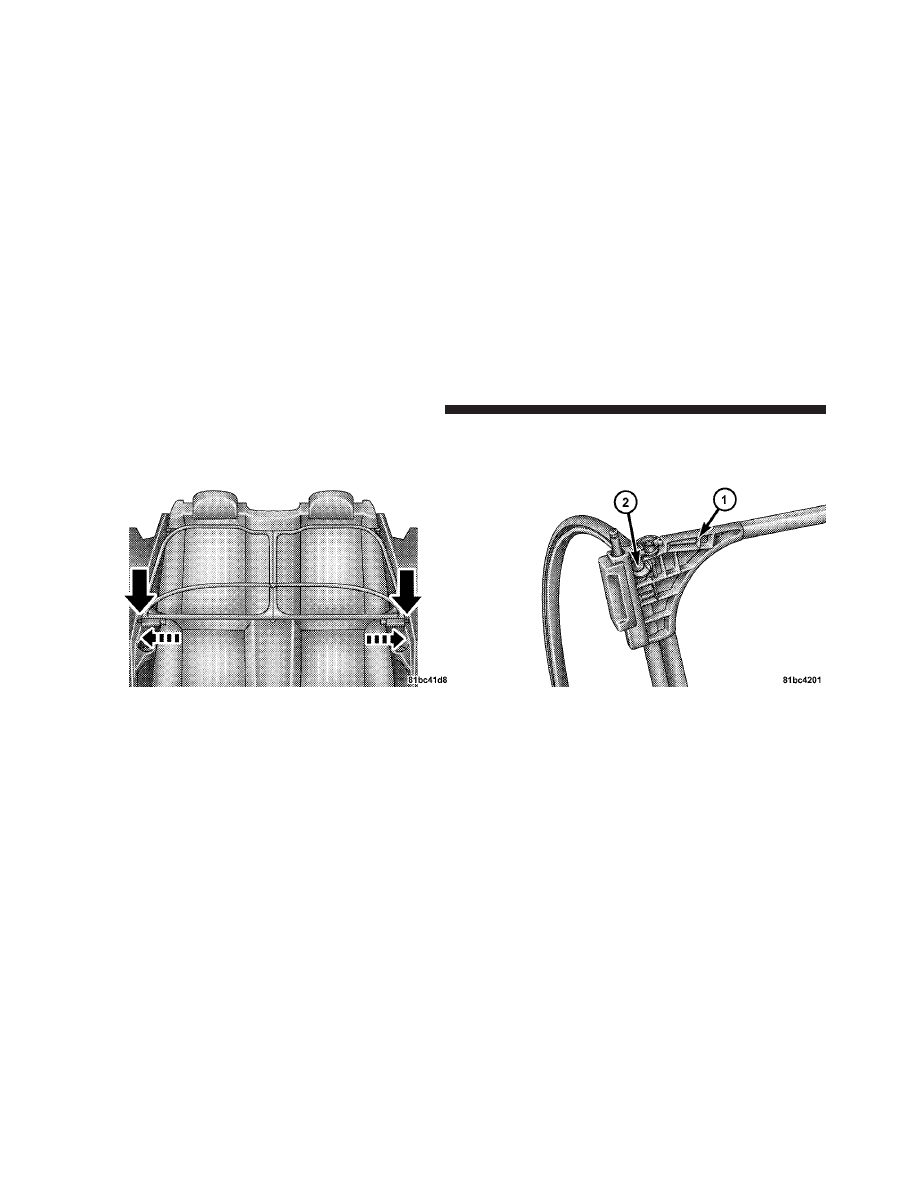

4. Pivot the small frame (1) away from the large frame (2)
until the pivot lock (3) engages to lock the two frames in
an L shape.

98

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

5. Unfold both stems at the rear of the large frame.

6. Align and insert the stems into the slot in each trim
panel.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

99

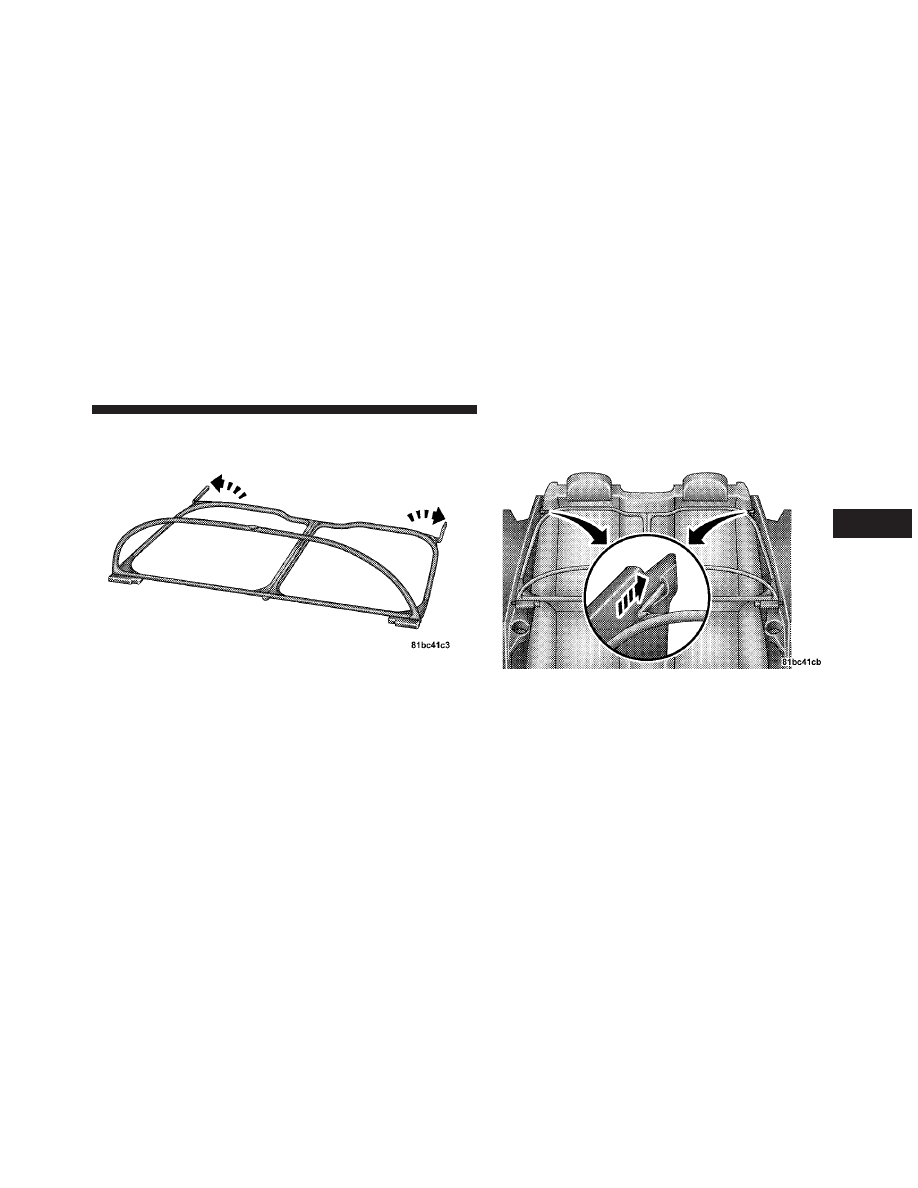

7. Align the pins at the front of the large frame with the
hole in each trim panel. Slide the pins outward until fully
extended into each hole.

Removing and Storing the Wind Stop
Reverse the installation procedure to remove, fold, and
store the Wind Stop. However, note the following before
doing so:

Disengage the pivot lock (1) to fold the small frame flat
onto the large frame. Disengage the frame lock (2) to
disconnect the small frame from the large frame.

100

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Power Convertible Top Operation and Warning
Messages

When the appropriate conditions exist, the PTCM dis-
plays various power convertible top operation and warn-
ing messages in the Electronic Vehicle Information Center

(EVIC) – if equipped, or in the Odometer for vehicles not
equipped with the EVIC. Refer to the following chart for
message related information:

EVIC
Message

〫

EVIC
Message
Display
Time

〫

Odometer
Message
(< 5 mph
[8 km/
h])

〫〫

Odometer
Message
Display
Time

〫〫

Odometer
Message
(> 5 mph
[8 km/
h])

〫〫

Odometer
Message
Display
Time

〫〫

Chime

Condition Operator

Action
Required

CONVERT-
IBLE TOP
NOT SE-
CURED

Until Op-
eration is
Complete

TOP nOT
SECUrE

Until Op-
eration is
Complete

—

—

—

The Sys-
tem is
Lowering
or Raising
the Top

—

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

101

EVIC
Message

〫

EVIC
Message
Display
Time

〫

Odometer
Message
(< 5 mph
[8 km/
h])

〫〫

Odometer
Message
Display
Time

〫〫

Odometer
Message
(> 5 mph
[8 km/
h])

〫〫

Odometer
Message
Display
Time

〫〫

Chime

Condition Operator

Action
Required

CONVERT-
IBLE TOP
COMPLETE

9 sec.

TOP
DONE

Display
Scrolls for
6 sec.

—

—

Single
Chime

The Sys-
tem Com-
pletes Op-
eration of
Lowering
or Raising
the Top

—

SECURE
CARGO
SHIELD

9 sec.

SET
CARGO
SHIELD

Display
Scrolls for
9 sec.

—

—

Single
Chime

The Top
Fails to
Move
When Op-
erating the
Power Top
Control

Position
the Cargo
Shield in
the Trunk
to Allow
Top Op-
eration

102

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

EVIC
Message

〫

EVIC
Message
Display
Time

〫

Odometer
Message
(< 5 mph
[8 km/
h])

〫〫

Odometer
Message
Display
Time

〫〫

Odometer
Message
(> 5 mph
[8 km/
h])

〫〫

Odometer
Message
Display
Time

〫〫

Chime

Condition Operator

Action
Required

CONVERT-
IBLE TOP
NOT SE-
CURED

Until Op-
eration is
Complete

TOP nOT
SECUrE

Until Op-
eration is
Complete

TOP nOT
SECUrE

Until Op-
eration is
Complete

Single
Chime

The Sys-
tem Fails
to Com-
plete Op-
eration of
Lowering
or Raising
the Top

Cycle
Power Top
Control

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

103

EVIC
Message

〫

EVIC
Message
Display
Time

〫

Odometer
Message
(< 5 mph
[8 km/
h])

〫〫

Odometer
Message
Display
Time

〫〫

Odometer
Message
(> 5 mph
[8 km/
h])

〫〫

Odometer
Message
Display
Time

〫〫

Chime

Condition Operator

Action
Required

SPEED
TOO HIGH

9 sec.

SPEED
TOO
HIGH

Display
Scrolls for
9 sec.

TOP

6 sec.

Single
Chime

You Are
Operating
the Power
Top at a
Vehicle
Speed
Greater
Than
0 mph
(0 km/h)

The Top
Will Not
Operate
Unless the
Vehicle is
Stationary.

104

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

EVIC
Message

〫

EVIC
Message
Display
Time

〫

Odometer
Message
(< 5 mph
[8 km/
h])

〫〫

Odometer
Message
Display
Time

〫〫

Odometer
Message
(> 5 mph
[8 km/
h])

〫〫

Odometer
Message
Display
Time

〫〫

Chime

Condition Operator

Action
Required

TRUNK
AJAR

Continu-
ous

DECK

Continu-
ous

DECK

Continu-
ous

Single
Chime

The Trunk
Lid is Un-
latched or
Open

The Top
Will Not
Operate
Unless the
Trunk Lid
is Closed

CONVERT-
IBLE TOP
MAL-
FUNCTION

6 sec.

TOP FAIL

Display
Scrolls for
6 Seconds

TOP

6 sec.

Single
Chime

The PTCM
Activated
the System
LOCKOUT
Feature

Refer to
Foot Note

〫〫〫

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

105

EVIC
Message

〫

EVIC
Message
Display
Time

〫

Odometer
Message
(< 5 mph
[8 km/
h])

〫〫

Odometer
Message
Display
Time

〫〫

Odometer
Message
(> 5 mph
[8 km/
h])

〫〫

Odometer
Message
Display
Time

〫〫

Chime

Condition Operator

Action
Required

CONVERT-
IBLE TOP
MAL-
FUNCTION

Until Fault
is No
Longer
Detected
or Re-
paired

TOP FAIL

Display
Scrolls un-
til Fault is
No Longer
Detected
or Re-
paired

TOP

Display
Flashes
until Fault
is No
Longer
Detected
or Re-
paired

Single
Chime

The PTCM
Activated
the System
LOCKOUT
Feature

See your
authorized
dealer for
service

〫 If so equipped.
〫〫 For vehicles not equipped with the EVIC.
〫〫〫 The PTCM will lockout the power convertible top system if the vehicle charging system is malfunction-
ing, or the battery is run down, or the hydraulic pump is overheating. In addition, the system prohibits lower-
ing the top when ambient temperature is at 0°F (-18°C) or lower and raising the top when ambient temperature
is below -40°F (-40°C).

106

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

• If you are trying to lower the top and ambient temperature is 0°F (-18°C) or lower, wait until the temperature
rises and the top is thawed and dry before operating the power top. A soft top should not be lowered at tem-
peratures below 32°F (0°C).
• If you are trying to raise the top and ambient temperature is below -40°F (-40°C), wait until the temperature
rises before operating the power top.
• If the vehicle charging system is malfunctioning, see your authorized dealer for service.
• If the battery is run down, have it recharged and tested at your authorized dealer.
• Hydraulic pump overheating can occur if you lower and raise the top consecutively (usually more than six or
seven times depending upon the ambient temperature). Wait at least five minutes before operating the power
top again. NOTE: If lockout occurs due to hydraulic pump overheating, the system will allow you to raise the
top without waiting five minutes. However, do so only if necessary.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

107
