Chrysler Sebring Sedan (2009 year). Manual - part 11

▫ List Button

(Disc Mode For MP3/WMA Play) . . . . . . . . . 212

▫ Info Button

(Disc Mode For MP3/WMA Play) . . . . . . . . . 213

䡵 AM/FM/CD/DVD Multimedia System Radio

(RER/REN) – If Equipped . . . . . . . . . . . . . . . . 215

▫ Operating Instructions — Voice Recognition

System (VR) — If Equipped . . . . . . . . . . . . . 215

▫ Operating Instructions — Hands-Free

Communication (UConnect

威) — If Equipped . . 215

▫ Clock Setting Procedure . . . . . . . . . . . . . . . . 216

䡵 Sales Code RES — AM/FM Stereo Radio With

CD Player (MP3 AUX Jack). . . . . . . . . . . . . . . . 218

▫ Operating Instructions — Radio Mode . . . . . . 218
▫ Operation Instructions — CD Mode For CD

And MP3 Audio Play . . . . . . . . . . . . . . . . . . 221

▫ Notes On Playing MP3 Files . . . . . . . . . . . . . 223
▫ Operation Instructions - Auxiliary Mode . . . . 226

䡵 Sales Code RES/RSC — AM/FM Stereo Radio

With CD Player (MP3 AUX Jack) And Sirius
Radio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 227

▫ Operating Instructions — Radio Mode . . . . . . 227
▫ Operation Instructions — CD Mode For CD

And MP3 Audio Play . . . . . . . . . . . . . . . . . . 233

▫ Notes On Playing MP3 Files . . . . . . . . . . . . . 235
▫ List Button (CD Mode For MP3 Play) . . . . . . 237
▫ Info Button (CD Mode For MP3 Play) . . . . . . 238

䡵 Satellite Radio — If Equipped

(REN/REQ/RER/RES/REU Radios Only). . . . . 239

▫ System Activation . . . . . . . . . . . . . . . . . . . . 239

172

UNDERSTANDING YOUR INSTRUMENT PANEL

▫ Electronic Serial Number/Sirius

Identification Number (ESN/SID) . . . . . . . . . 239

▫ Selecting Satellite Mode . . . . . . . . . . . . . . . . 240
▫ Satellite Antenna . . . . . . . . . . . . . . . . . . . . . 240
▫ Reception Quality . . . . . . . . . . . . . . . . . . . . 241
▫ Operating Instructions — Satellite Mode . . . . 241
▫ Operating Instructions — Hands-Free Phone

(If Equipped) . . . . . . . . . . . . . . . . . . . . . . . . 244

▫ Operating Instructions — Video

Entertainment System (VES)™
(If Equipped) . . . . . . . . . . . . . . . . . . . . . . . . 244

䡵 Video Entertainment System (VES)™ —

If Equipped. . . . . . . . . . . . . . . . . . . . . . . . . . . 244

䡵 Remote Sound System Controls —

If Equipped. . . . . . . . . . . . . . . . . . . . . . . . . . . 246

▫ Right-Hand Switch Functions . . . . . . . . . . . . 247
▫ Left-Hand Switch Functions For Radio

Operation . . . . . . . . . . . . . . . . . . . . . . . . . . 247

▫ Left-Hand Switch Functions For Media

(i.e., CD) Operation . . . . . . . . . . . . . . . . . . . 247

䡵 CD/DVD Maintenance . . . . . . . . . . . . . . . . . . 248
䡵 Radio Operation And Cellular Phones . . . . . . . 248
䡵 Climate Controls . . . . . . . . . . . . . . . . . . . . . . 249

▫ Manual Heating Ventilation And Air

Conditioning (HVAC). . . . . . . . . . . . . . . . . . 249

▫ Automatic Temperature Control (ATC) —

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . . 253

▫ Operating Tips . . . . . . . . . . . . . . . . . . . . . . 259

UNDERSTANDING YOUR INSTRUMENT PANEL

173

4

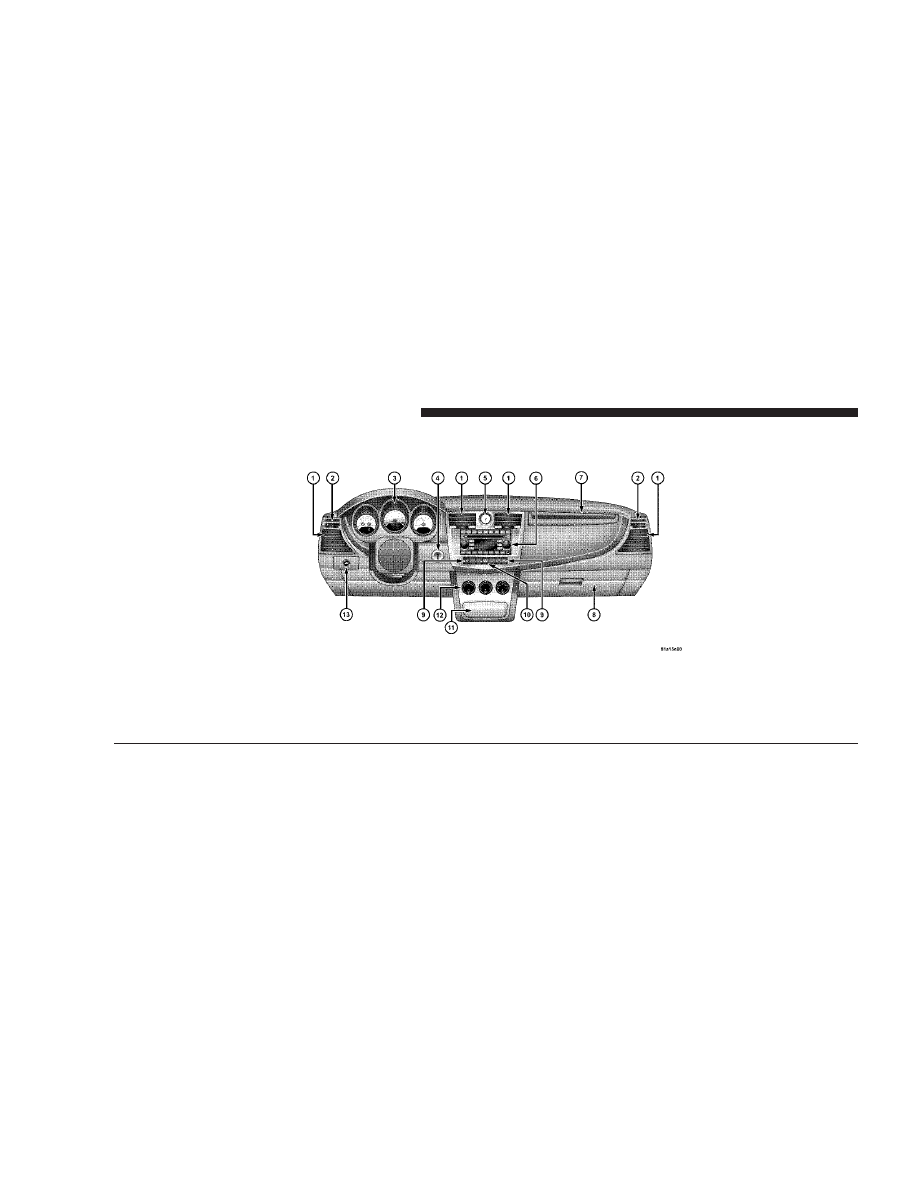

INSTRUMENT PANEL FEATURES

1 - Air Outlet

6 - Radio

11 - Storage Compartment

2 - Side Window Demister Outlet

7 - Upper Glove Compartment/Beverage

Cooler – If Equipped

12 - Climate Control

3 - Instrument Cluster

8 - Lower Glove Compartment

13 - Trunk Release Switch

4 - Ignition Switch

9 - Heated Seat Switch – If Equipped

5 - Analog Clock

10 - Hazard Switch

174

UNDERSTANDING YOUR INSTRUMENT PANEL

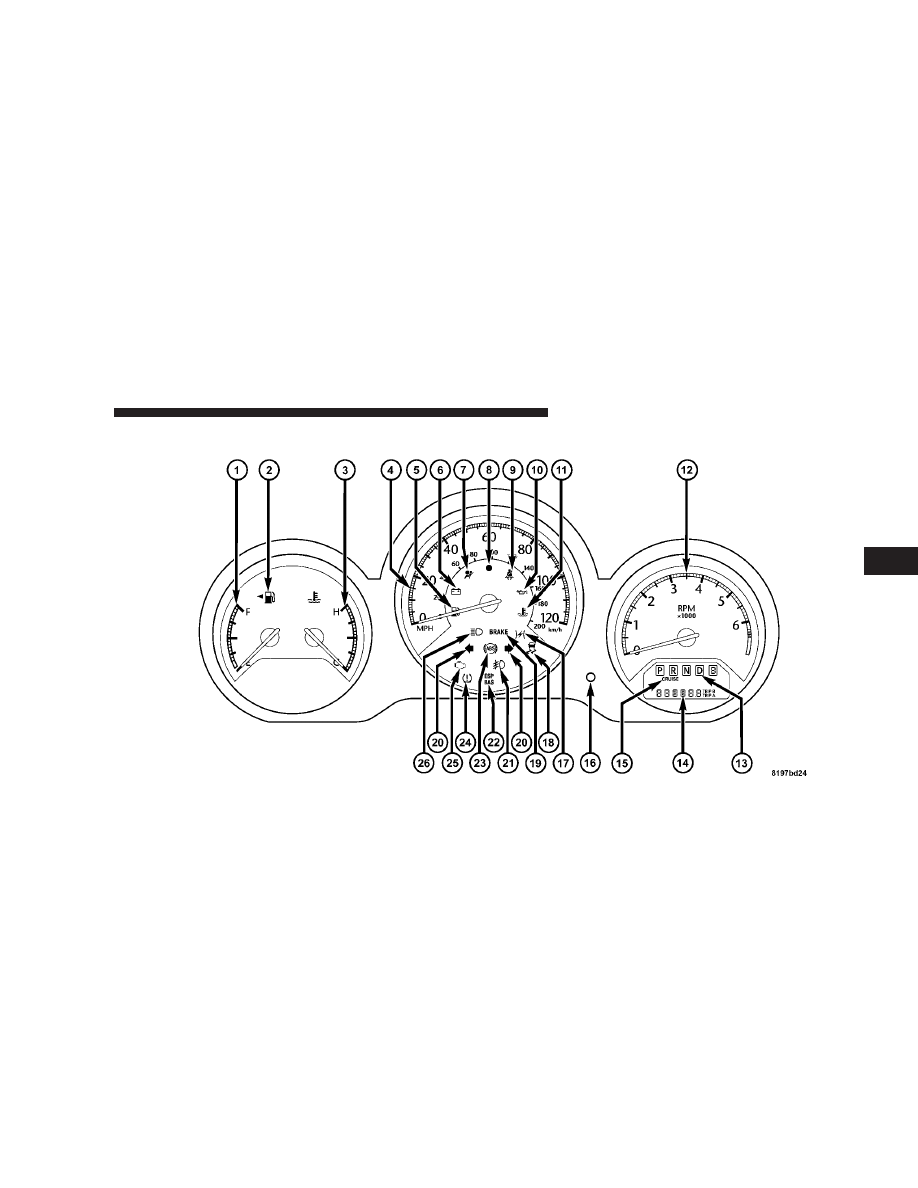

INSTRUMENT CLUSTER – BASE

UNDERSTANDING YOUR INSTRUMENT PANEL

175

4

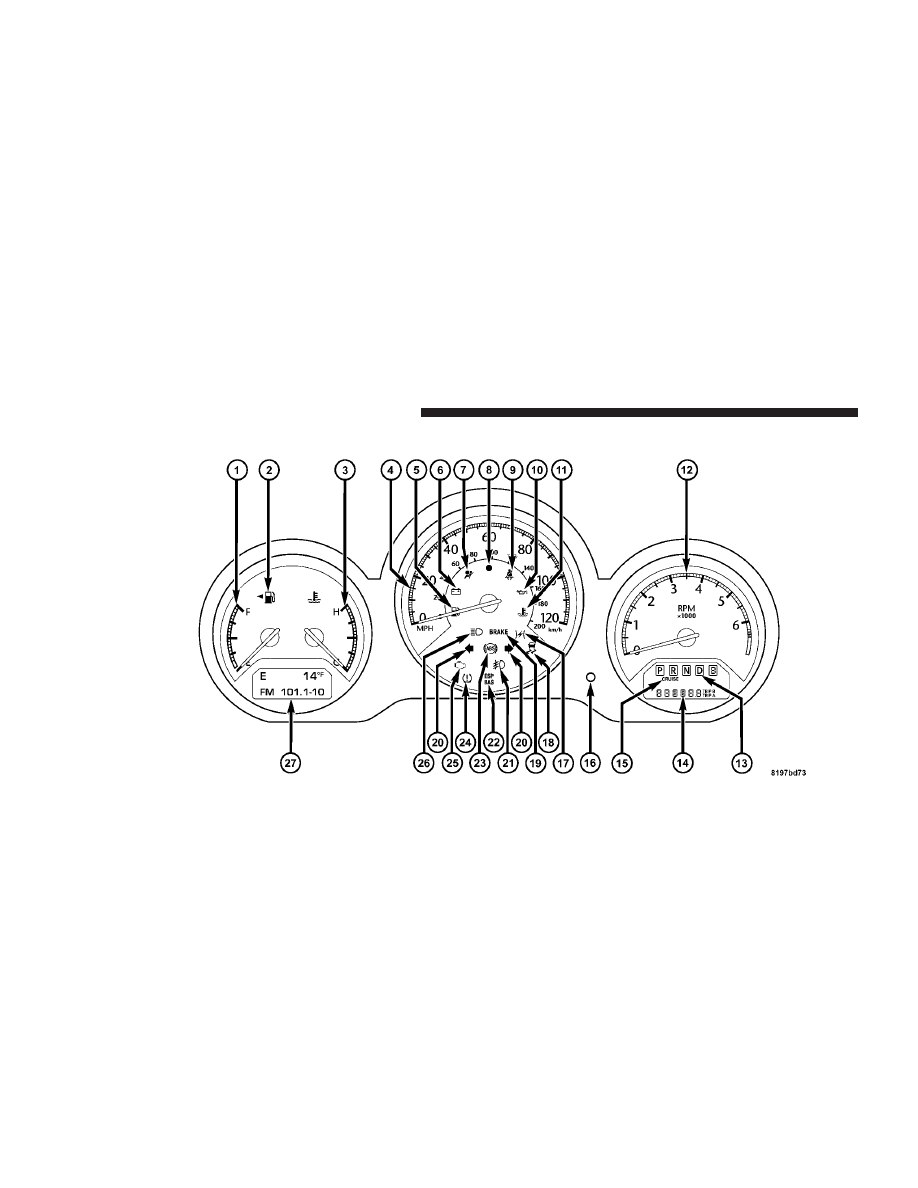

INSTRUMENT CLUSTER – PREMIUM

176

UNDERSTANDING YOUR INSTRUMENT PANEL

INSTRUMENT CLUSTER DESCRIPTIONS

1. Fuel Gauge
When the ignition switch is in the ON position, the
pointer will show the level of fuel remaining in the fuel
tank.

2. Fuel Door Reminder

This is a reminder that the Fuel Filler Door is
located on the left side of the vehicle.

3. Temperature Gauge
The temperature gauge shows engine coolant tempera-
ture. Any reading below the red area of the gauge shows
that the engine cooling system is operating properly. The
gauge pointer may show a higher than normal tempera-
ture when driving in hot weather, up mountain grades, in
heavy stop and go traffic, or when towing a trailer.

If the pointer rises to the H (red) mark, the instrument
cluster will sound a chime. Pull over and stop the vehicle.
Idle the vehicle with the air conditioner turned off until
the pointer drops back into the normal range. If the
pointer remains on the H (red) mark, turn the engine off
immediately and call for service.

There are steps that you can take to slow down an
impending overheat condition. If your air conditioning is
on, turn it off. The air conditioning system adds heat to
the engine cooling system and turning off the A/C
removes this heat. You can also turn the Temperature
control to maximum heat, the Mode control to Floor and
the Fan control to High. This allows the heater core to act
as a supplement to the radiator and aids in removing heat
from the engine cooling system.

4. Speedometer
Indicates the vehicle speed in miles per hour (MPH) and
kilometers per hour (km/h).

UNDERSTANDING YOUR INSTRUMENT PANEL

177

4

5. Low Fuel Light

When the fuel level drops to approximately 2.0 gal-
lons (7.6 Liters), the fuel symbol will light and a
single chime will sound.

NOTE:

This light will remain on until a minimum of

approximately 3.0 gallons of fuel is added.

6. Charging System Light

This light shows the status of the electrical charg-
ing system. The light should come on briefly when

the ignition is first turned on and remain on briefly as a
bulb check. If the light stays on or comes on while
driving, turn off some of the vehicle’s electrical devices,
such as the Front Fog Lights or Rear Window Defroster.
If the Charging System Light remains on, it means that
the vehicle is experiencing a problem with the charging
system. Obtain SERVICE IMMEDIATELY. See your local
authorized dealer.

7. Airbag Warning Light

The light comes on and remains on for six to
eight seconds as a bulb check when the ignition
switch is first turned ON. If the light does not
turn on during starting, stays on, or turns on

while driving, have the system inspected by an autho-
rized dealer.

8. Vehicle Security Light — If Equipped

This light will flash rapidly for approximately
16 seconds when the alarm system is arming.
The light will begin to flash slowly indicating
that the system is armed. The light will stop

flashing when the vehicle is disarmed.

178

UNDERSTANDING YOUR INSTRUMENT PANEL

9. Seat Belt Reminder Light

When the ignition switch is first turned ON, this
light will come on for about six seconds. A chime
will sound if you have not pulled the shoulder belt

out of the retractor. This is a reminder to “buckle up”. If
you do not buckle up, the light will remain on.

10. Oil Pressure Warning Light

This light indicates low engine oil pressure. The
light will come on and remain on when the

ignition switch is turned from the OFF to the ON
position, and the light will turn off after the engine is
started. If the bulb does not come on during starting,
have the system checked by an authorized dealer.

If the light comes on and remains on while driving, stop
the vehicle and shut off the engine. DO NOT OPERATE
THE VEHICLE UNTIL THE CAUSE IS CORRECTED.

The light does not show the quantity of oil in the engine.
This can be determined using the procedure shown in
Section 7.

11. Engine Temperature Warning Light

This light warns of an overheated engine condi-
tion. If the engine is critically hot, a warning chime
will sound 10 times. After the chime turns off, the

engine will still be critically hot until the light goes out.

12. Tachometer
The silver area of the scale shows the permissible engine
revolutions-per-minute (rpm x 1000) for each gear range.
Before reaching the red area, ease up on the accelerator to
prevent engine damage.

13. Shift Lever Indicator
This display indicator shows the automatic transmission
shift lever selection.
NOTE:

You must apply the brakes before shifting from

PARK.

UNDERSTANDING YOUR INSTRUMENT PANEL

179

4

14. Odometer/Trip Odometer
The odometer shows the total distance the vehicle has
been driven. U.S. federal regulations require that upon
transfer of vehicle ownership, the seller certify to the
purchaser the correct mileage that the vehicle has been
driven. Therefore, if the odometer reading is changed
during repair or replacement, be sure to keep a record of
the reading before and after the service so that the correct
mileage can be determined.

The two trip odometers show individual trip mileage. To
switch from odometer to trip odometers, press and
release the Trip Odometer button. To reset a trip odom-
eter, display the desired trip odometer to be reset then
push and hold the button until the display resets (ap-
proximately 2 seconds). Refer to “Trip Odometer Button”
for additional information.

Vehicle Warning Messages
When the appropriate conditions exist, “door,” “deck,”
“LoW TirE,” “CHAngE OIL,” “GASCAP” or “HOTOIL”
will display in the odometer.

NOTE:

If the instrument cluster is equipped with the

optional Electronic Vehicle Information Center (EVIC),
then all warnings including ”Low Tire,” “Door Ajar” and
“Trunk Ajar” will only display in the EVIC. (Refer to
“Electronic Vehicle Information Center (EVIC)” in this
section for specific messages).

LoW TirE
When the appropriate condition exists the odometer
display will toggle between LoW and TirE for three
cycles.

HOTOIL
When this message is displayed there is an engine
over-temperature condition.

180

UNDERSTANDING YOUR INSTRUMENT PANEL

GASCAP
If the vehicle diagnostic system detects a leak or change
in the evaporative system, or the fuel filler cap is loose,
improperly installed, or damaged, the words “GASCAP”
will display in the odometer. If this occurs, tighten the
fuel filler cap properly and press the odometer reset
button to turn off the “GASCAP” message. (Refer to
“Onboard Diagnostic System — OBDII” in Section 7 of
this manual for more information). If the problem con-
tinues, the message will appear the next time the vehicle
is started. See your authorized dealer service center as
soon as possible.

CHAngE OIL
Your vehicle is equipped with an engine oil change
indicator system. The “CHAngE OIL” message will flash
in the instrument cluster odometer for approximately
12 seconds after a single chime has sounded to indicate
the next scheduled oil change interval. The engine oil
change indicator system is duty cycle based, which

means the engine oil change interval may fluctuate
dependent upon your personal driving style.

Unless reset, this message will continue to display each
time you turn the ignition switch to the “ON” position.
To turn off the message temporarily, press and release the
Trip Odometer button on the instrument cluster. To reset
the oil change indicator system (after performing the
scheduled maintenance) perform the following proce-
dure:

1. Turn the ignition switch to the ON position (Do not
start the engine).

2. Fully depress the accelerator pedal slowly 3 times
within 10 seconds.

3. Turn the ignition switch to the LOCK position.

NOTE:

If the indicator message illuminates when you

start the vehicle, the oil change indicator system did not
reset. If necessary repeat this procedure.

UNDERSTANDING YOUR INSTRUMENT PANEL

181

4

4. For vehicles equipped with the Electronic Vehicle
Information Center (EVIC), refer to “Electronic Vehicle
Information Center (EVIC)” in this section of the
manual.

15. Cruise Indicator — If Equipped

This indicator shows that the Speed Control
System is ON.

16. Odometer/Trip Odometer Reset Button

Single Trip Odometer
Press and release this button to change the display from
odometer to trip odometer. The word “Trip” displays to
show that the odometer is in Trip Mode. Press and release
the button again to change the display back to the
odometer.

To reset the trip odometer, first set the display to Trip
Mode. Then push and hold the button (approximately
2 seconds) until the display resets to 0 miles. The odom-
eter must be in Trip Mode to reset the trip odometer.

Dual Trip Odometer — If Equipped
Press and release this button to change the display from
odometer to “Trip A.” Press and release it a second time
to change the display to “Trip B.” Press and release it a
third time to change the display back to the odometer.

To reset the trip odometer, first display the trip mileage
that you want to reset, “Trip A” or “Trip B.” Then push
and hold the button (approximately 2 seconds) until the
display resets to 0 miles. The odometer must be in Trip
Mode to reset the trip odometer.

182

UNDERSTANDING YOUR INSTRUMENT PANEL

17. Electronic Throttle Control (ETC) Indicator Light

This light informs you of a problem with the
Electronic Throttle Control (ETC) system. If a
problem is detected, the light will come on
while the engine is running. If the light remains

lit with the engine running your vehicle will usually be
drivable and not need towing, however see your dealer
for service as soon as possible.

If the light is flashing when the engine is running you
may experience power loss, an elevated/rough idle, and
increased brake pedal effort, and your vehicle may
require towing. Immediate service is required.

The light will come on when the ignition switch is first
turned on and remain on approximately 15 seconds as a
bulb check. This is normal. If the light does not come on
during starting, have the system checked by an autho-
rized dealer.

18. Electronic Stability Program (ESP) Indicator Light
/ Traction Control System (TCS) Indicator Light — If
Equipped

If this indicator light flashes during accelera-
tion, apply as little throttle as possible. While
driving, ease up on the accelerator. Adapt your
speed and driving to the prevailing road con-

ditions, and do not switch off the Electronic Stability
Program (ESP), or Traction Control System (TCS).

19. Brake Warning Light

This light monitors various brake functions,
including brake fluid level and parking brake
application. If the brake light turns on, it may
indicate that the parking brake is applied, that

the brake fluid level is low, or that there is a problem with
the anti-lock brake system (if equipped).

UNDERSTANDING YOUR INSTRUMENT PANEL

183

4

The dual brake system provides a reserve braking capac-
ity in the event of a failure to a portion of the hydraulic
system. Failure of either half of the dual brake system is
indicated by the Brake Warning Light which will turn on
when the brake fluid level in the master cylinder has
dropped below a specified level.

The light will remain on until the cause is corrected.

NOTE:

The light may flash momentarily during sharp

cornering maneuvers which change fluid level condi-
tions. The vehicle should have service performed, and
the brake fluid level checked.

If brake failure is indicated, immediate repair is neces-
sary.

WARNING!

Driving a vehicle with the brake light on is danger-
ous. Part of the brake system may have failed. It will
take longer to stop the vehicle. You could have an
accident. Have the vehicle checked immediately.

Vehicles equipped with Anti-Lock brakes (ABS), are also
equipped with Electronic Brake Force Distribution (EBD).
In the event of an EBD failure, the Brake Warning Light
will turn on along with the ABS Light. Immediate repair
to the ABS system is required.

The operation of the Brake Warning Light can be checked
by turning the ignition switch from the OFF position to
the ON position. The light should illuminate for approxi-
mately three seconds. The light should then turn off
unless the parking brake is applied or a brake fault is
detected. If the light does not illuminate, have the light
inspected by an authorized dealer.

184

UNDERSTANDING YOUR INSTRUMENT PANEL

The light also will turn on when the parking brake is
applied with the ignition switch in the ON position.

NOTE:

This light shows only that the parking brake is

applied. It does not show the degree of brake application.

20. Turn Signal Indicators

The arrows will flash in unison with the exterior
turn signal, when using the turn signal lever.

21. Front Fog Light Indicator — If Equipped

This light indicates when the front fog lights are
ON.

22. Electronic Stability Program (ESP) Indicator Light
/ Brake Assist System (BAS) Warning Light

The malfunction lamp for the Electronic Stabil-
ity Program (ESP) is combined with Brake
Assist System (BAS). The yellow “ESP/BAS
Warning Lamp” comes on when the ignition

switch is turned to the “ON” position. The “ESP/BAS

Warning Lamp” should turn off with the engine running.
If the “ESP/BAS Warning Lamp” comes on continuously
with the engine running, a malfunction has been detected
in either the ESP or the BAS system. If this light remains
on after several ignition cycles, and the vehicle has been
driven several miles at speeds greater than 30 mph
(48 km/h), see an authorized dealer as soon as possible.

23. Anti-Lock Brake (ABS) Light — If Equipped

This light monitors the ABS. This light will
come on when the ignition key is turned to the
ON position and may stay on for approxi-
mately three seconds.

If the ABS light remains on or comes on during driving,
it indicates that the Anti-Lock portion of the brake system
is not functioning and that service is required, however,
the conventional brake system will continue to operate
normally provided that the BRAKE warning light is not
on.

UNDERSTANDING YOUR INSTRUMENT PANEL

185

4

If the ABS light is on, the brake system should be serviced
as soon as possible to restore the benefit of Anti-Lock
Brakes.

The ABS warning light should be checked frequently to
assure that it is operating properly. Turn the ignition key
to the on position, but do not start the vehicle. The light
should come on. If the light does not come on, have the
system inspected by an authorized dealer.

24. Tire Pressure Monitoring Telltale Light

Each tire, including the spare (if provided),
should be checked monthly, when cold and
inflated to the inflation pressure recommended
by the vehicle manufacturer on the vehicle

placard or tire inflation pressure label. (If your vehicle
has tires of a different size than the size indicated on the
vehicle placard or tire inflation pressure label, you should
determine the proper tire inflation pressure for those
tires.)

As an added safety feature, your vehicle has been
equipped with a Tire Pressure Monitoring System
(TPMS) that illuminates a low tire pressure telltale when
one or more of your tires is significantly under-inflated.
Accordingly, when the low tire pressure telltale illumi-
nates, you should stop and check your tires as soon as
possible, and inflate them to the proper pressure. Driving
on a significantly under-inflated tire causes the tire to
overheat and can lead to tire failure. Under-inflation also
reduces fuel efficiency and tire tread life, and may affect
the vehicle’s handling and stopping ability.

Please note that the TPMS is not a substitute for proper
tire maintenance, and it is the driver’s responsibility to
maintain correct tire pressure, even if under-inflation has
not reached the level to trigger illumination of the TPMS
low tire pressure telltale.

186

UNDERSTANDING YOUR INSTRUMENT PANEL

Your vehicle has also been equipped with a TPMS
malfunction indicator to indicate when the system is not
operating properly. The TPMS malfunction indicator is
combined with the low tire pressure telltale. When the
system detects a malfunction, the telltale will flash for
approximately one minute and then remain continuously
illuminated. This sequence will continue upon subse-
quent vehicle start-ups as long as the malfunction exists.
When the malfunction indicator is illuminated, the sys-
tem may not be able to detect or signal low tire pressure
as intended. TPMS malfunctions may occur for a variety
of reasons, including the installation of replacement or
alternate tires or wheels on the vehicle that prevent the
TPMS from functioning properly. Always check the
TPMS malfunction telltale after replacing one or more
tires or wheels on your vehicle, to ensure that the
replacement or alternate tires and wheels allow the TPMS
to continue to function properly.

CAUTION!

The TPMS has been optimized for the original
equipment tires and wheels. TPMS pressures and
warning have been established for the tire size
equipped on your vehicle. Undesirable system opera-
tion or sensor damage may result when using re-
placement equipment that is not of the same size,
type, and/or style. Aftermarket wheels can cause
sensor damage. Do not use tire sealant from a can, or
balance beads if your vehicle is equipped with a
TPMS, as damage to the sensors may result.

UNDERSTANDING YOUR INSTRUMENT PANEL

187

4
