A WORD ABOUT YOUR KEYS

The authorized dealer that sold you your vehicle has the
key code numbers for your vehicle locks. These numbers
can be used to order duplicate keys from your authorized
dealer. Ask your authorized dealer for these numbers
and keep them in a safe place.

You can insert the double-sided keys into the locks with
either side up.

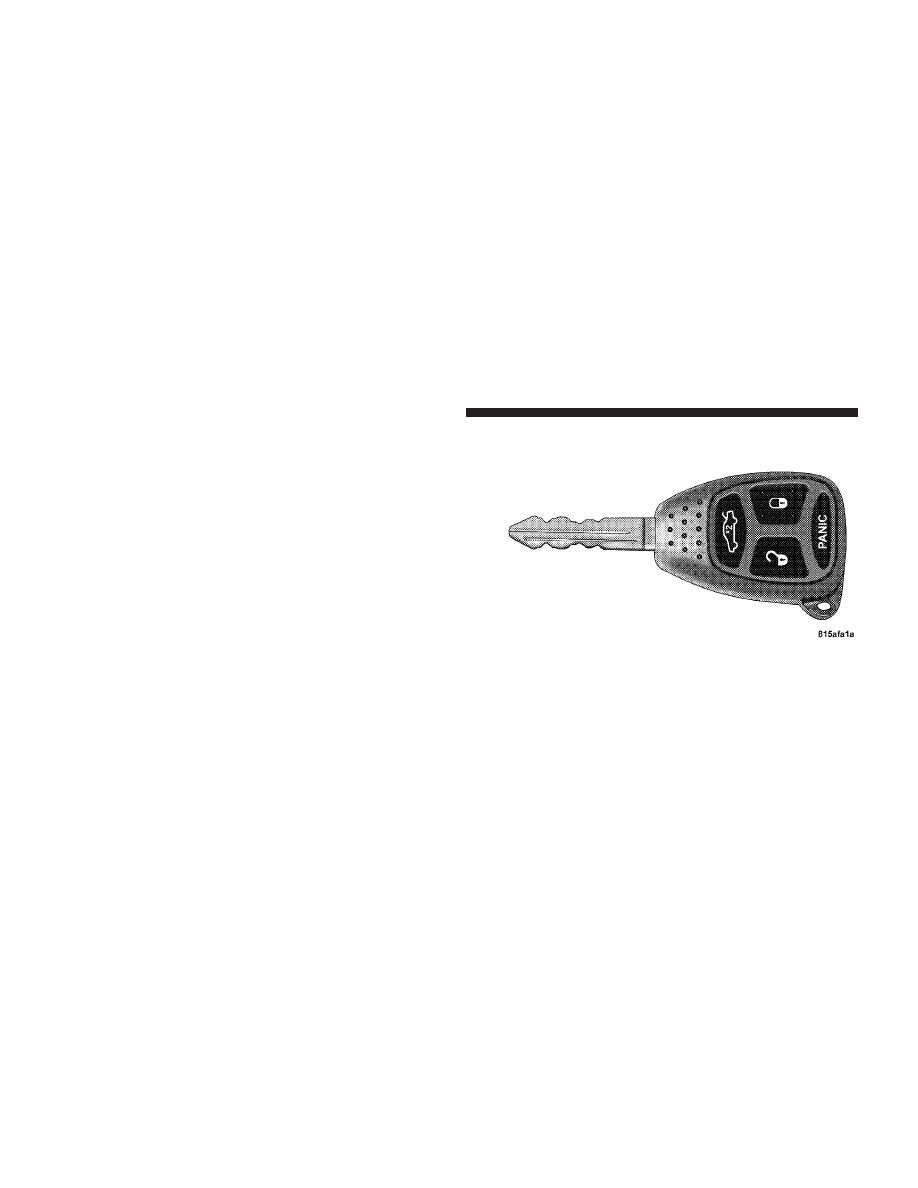

Vehicle Key

12

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

Ignition Key Removal

Automatic Transaxle
Place the shift lever in PARK. Turn the ignition switch to
the ACC position, push the key and cylinder inward,
rotate the key to the LOCK position, and remove the key.

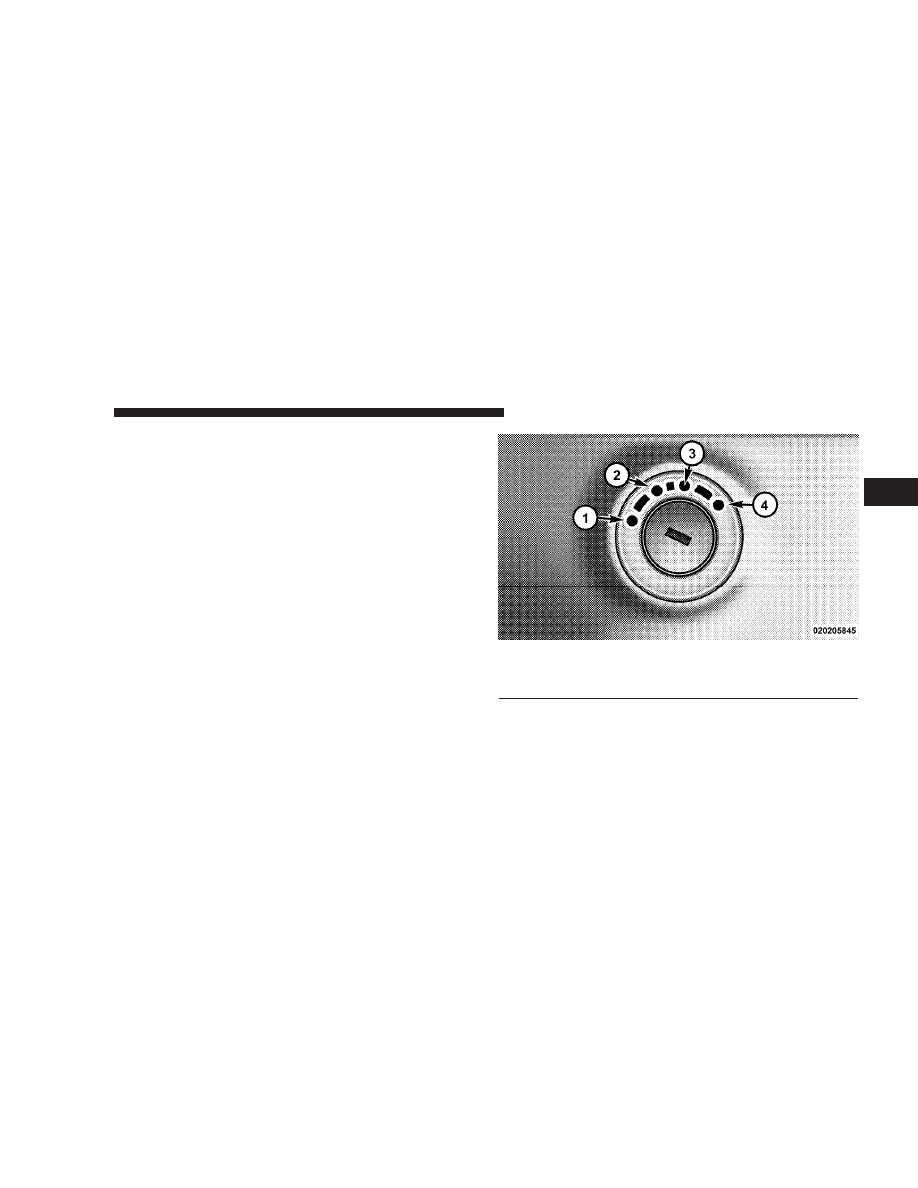

Ignition Switch Positions

1 — LOCK

3 — ON

2 — ACC (ACCESSORY)

4 — START

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

13

2

NOTE:

• If you try to remove the key before you place the shift

lever in PARK, the key may become trapped tempo-
rarily in the ignition switch lock cylinder. If this
occurs, rotate the key to the right slightly, then remove
the key as described. If a malfunction occurs, the
system will trap the key in the ignition switch lock
cylinder to warn you that this safety feature is inop-
erable. The engine can be started and stopped, but the
key cannot be removed until you obtain service.

• For vehicles not equipped with the Electronic Vehicle

Information Center (EVIC), the power window
switches, radio, hands–free system (if equipped), and
power outlets will remain active for 45 seconds after
the ignition switch is turned to the LOCK position.
Opening either door will cancel this feature.

• For vehicles equipped with the Electronic Vehicle

Information Center (EVIC), the power window

switches, radio, hands–free system (if equipped), and
power outlets will remain active for up to 10 minutes
after the ignition switch is turned to the LOCK posi-
tion. Opening either door will cancel this feature. The
time for this feature is programmable. For details, refer
to “Key-Off Power Delay,” under “Personal Settings
(Customer-Programmable Features)” under “Elec-
tronic Vehicle Information Center (EVIC)” in Section 4
of this manual.

WARNING!

NEVERleave children alone in a vehicle. Leaving
unattended children in a vehicle is dangerous for a
number of reasons. A child or others could be seri-
ously or fatally injured. Don’t leave the keys in the
ignition. A child could operate power windows,
other controls, or move the vehicle.

14

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

CAUTION!

An unlocked car is an invitation to thieves. Always
remove key from the ignition and lock all doors
when leaving the vehicle unattended.

Key-In-Ignition Reminder

Opening the driver’s door when the key is in the ignition,
sounds a signal to remind you to remove the key.

NOTE:

• The Key-In-Ignition reminder only sounds when the

ignition key is placed in the LOCK or ACC position.

• With either front door open, and the key in the

ignition, both the power door locks and Remote Key-
less Entry (RKE) transmitter will not function.

Locking the Doors with the Key

There is only one external door lock cylinder which is
located in the driver’s door only.

You can insert the key with either side up. To lock the
door, turn the key rearward. To unlock the door, turn the
key forward. For door lock lubrication, see “Body Lubri-
cation” under “Maintenance Procedures” in Section 7
“Maintaining Your Vehicle” of this manual.

SENTRY KEY

姞

The Sentry Key

威 Immobilizer System prevents unautho-

rized vehicle operation by disabling the engine. The
system does not need to be armed or activated. Operation
is automatic, regardless of whether the vehicle is locked
or unlocked.

The system uses ignition keys, which have an embedded
electronic chip (transponder), to prevent unauthorized
vehicle operation. Therefore, only keys that are pro-
grammed to the vehicle can be used to start and operate
the vehicle. The system will shut the engine off in two
seconds if someone uses an invalid key to start the
engine.

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

15

2

NOTE:

A key which has not been programmed is also

considered an invalid key even if it is cut to fit the
ignition switch lock cylinder for that vehicle.

During normal operation, after turning on the ignition
switch, the Vehicle Security Light will turn on for three
seconds for a bulb check. If the light remains on after the
bulb check, it indicates that there is a problem with the
electronics. In addition, if the light begins to flash after
the bulb check, it indicates that someone used an invalid
key to start the engine. Either of these conditions will
result in the engine being shut off after two seconds.

If the Vehicle Security Light turns on during normal
vehicle operation (vehicle running for longer than 10 sec-
onds), it indicates that there is a fault in the electronics.
Should this occur, have the vehicle serviced as soon as
possible.

CAUTION!

Always remove the Sentry Key

威 from the vehicle and

lock all doors when leaving the vehicle unattended.

NOTE:

• The Sentry Key威 Immobilizer System is not compat-

ible with some aftermarket remote starting systems.
Use of these systems may result in vehicle starting
problems and loss of security protection.

• Exxon/Mobil Speed Pass™, additional Sentry Keys威,

or any other transponder equipped components on the
same keychain will not cause a key-related (transpon-
der) fault unless the additional part is physically held
against the ignition key

being used when starting the

vehicle. Cell phones, pagers, or other Radio Frequency
(RF) electronics will not cause interference with this
system.

16

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

All of the keys provided with your vehicle have been
programmed to the vehicle electronics.

Replacement Keys

NOTE:

Only keys that have been programmed to the

vehicle electronics can be used to start the vehicle. Once
a Sentry Key

威 has been programmed to a vehicle, it

cannot be programmed to any other vehicle.

At the time of purchase, the original owner is provided
with a four-digit Personal Identification Number (PIN).
The PIN is required for authorized dealer replacement of
keys. Duplication of keys may be performed at an
authorized dealer or by using the Customer Key Pro-
gramming procedure. This procedure consists of pro-
gramming a blank key to the vehicle electronics. A blank
key is one which has never been programmed.

NOTE:

When having the Sentry Key

威 Immobilizer

System serviced, bring all vehicle keys with you to the
authorized dealer.

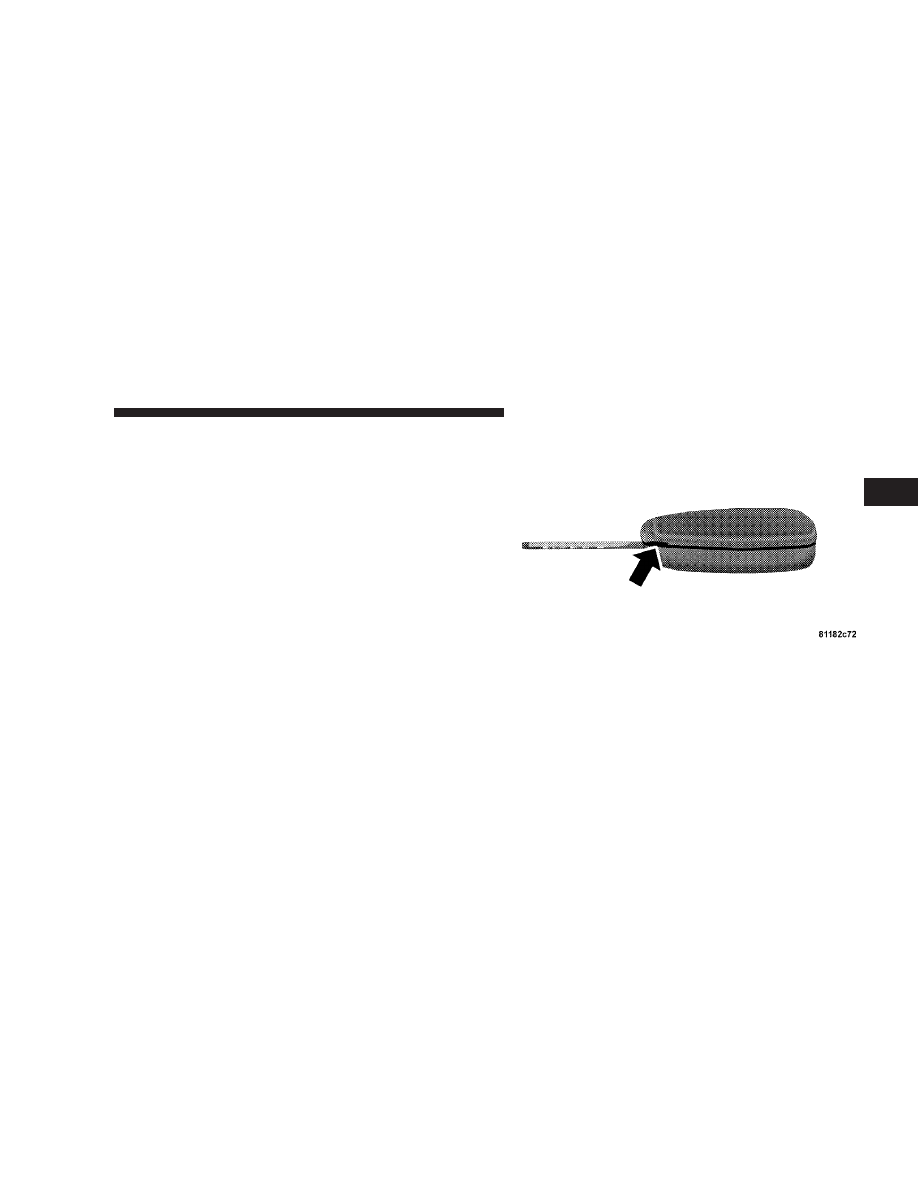

Sentry Key

姞

Programming

You can program new keys to the system if you have two
valid Sentry Keys

威 by performing the following proce-

dure:

1. Cut the additional Sentry Key

威 Transponder blank(s)

to match the ignition switch lock cylinder key code.

2. Insert the first valid key into the ignition switch. Turn
the ignition switch to the ON position for at least three
seconds, but no longer than 15 seconds. Then, turn the
ignition switch to the LOCK position and remove the first
key.

3. Insert the second valid key into the ignition switch.
Turn the ignition switch to the ON position within
15 seconds. After ten seconds, a chime will sound. In

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

17

2

addition, the Vehicle Security Light will begin to flash.
Turn the ignition switch to the LOCK position and
remove the second key.

4. Insert a blank Sentry Key

威 into the ignition switch.

Turn the ignition switch to the ON position within
60 seconds. After 10 seconds, a single chime will sound.
In addition, the Vehicle Security Light will stop flashing.
To indicate that programming is complete, the indicator
light will turn on again for three seconds and then turn
off.

The new Sentry Key

威 is programmed. The Remote

Keyless Entry (RKE) transmitter will also be pro-
grammed during this procedure.

Repeat this procedure to program up to eight keys. If you
do not have a programmed Sentry Key

威 contact your

authorized dealer for details.

NOTE:

If a programmed key is lost, see your authorized

dealer to have all remaining keys erased from the sys-
tems memory. This will prevent the lost key from starting
your vehicle. The remaining keys must then be repro-
grammed. All vehicle keys must be taken to your autho-
rized dealer at the time of service to be reprogrammed.

General Information

The Sentry Key

威 system complies with FCC rules part 15

and with RSS-210 of Industry Canada. Operation is
subject to the following conditions:

• This device may not cause harmful interference.
• This device must accept any interference that may be

received, including interference that may cause undes-
ired operation.

18

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

VEHICLE SECURITY ALARM SYSTEM — IF
EQUIPPED

The Vehicle Security Alarm system monitors the doors
and trunk for unauthorized entry and ignition switch for
unauthorized operation.

If something triggers the alarm, the system will signal for
about 18 minutes. For the first three minutes, the horn
will sound intermittently and the headlights, park lights,
taillights and the indicator light in the cluster will flash.
Then the exterior lights will flash for another 15 minutes.

Rearming The System:

If something triggers the alarm, and no action is taken to
disarm it, the system will turn off the horn after three
minutes, turn off all of the visual signals after 15 minutes,
and then the system will rearm itself.

To Arm The System:

1. Remove the keys from the ignition switch and get out
of the vehicle.

2. Lock the door using either the power door lock switch
(one door must be open) or the LOCK button on the
Remote Keyless Entry (RKE) transmitter (doors can be
open or closed), and close all doors.

NOTE:

The system will not arm if you lock the doors

with the manual door lock plungers.

3. The Vehicle Security Light in the instrument cluster
will flash rapidly for 16 seconds. This shows that the
system is arming. During this period, if a door is opened,
the ignition switch is turned ON, or the power door locks
are unlocked in any manner, the system will automati-
cally disarm. After 16 seconds, the indicator light will
flash slowly. This shows that the system is fully armed.

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

19

2

NOTE:

• During the 16 second arming period, if a door is

opened or the ignition switch is turned ON, the system
will automatically disarm.

• Once armed, the Vehicle Security Alarm system dis-

ables the unlock switch on the driver door trim panel
and passenger door trim panel, the trunk release
button on the instrument panel, and the HomeLink

威/

Garage Door Opener (if equipped).

To Disarm The System

Either press the UNLOCK button on the RKE transmitter
or insert a valid Sentry Key

威 into the ignition lock

cylinder and turn the key to the ON/START position.

NOTE:

• The driver’s door key cylinder and the trunk button on

the RKE transmitter cannot arm or disarm the system.

• The system remains armed during trunk entry. Press-

ing the trunk button will not disarm the system. If
someone enters the vehicle through the trunk and
opens any door, the alarm will sound.

The Vehicle Security Alarm system is designed to protect
your vehicle; however, you can create conditions where
the system will give you a false alarm. If one of the
previously described arming sequences has occurred, the
system will arm regardless of whether you are in the
vehicle or not. If you remain in the vehicle and open a
door, the alarm will sound. If this occurs, disarm the
system.

If the Vehicle Security Alarm system is armed and the
battery becomes disconnected the system will remain
armed when the battery is reconnected. The exterior
lights will flash, and the horn will sound. If this occurs,
disarm the system.

20

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

Tamper Alert
If the alarm was triggered, but the warning signals have
timed out, the park and taillights flash three times
(instead of the normal twice), and the horn will chirp
three times, when unlocking the vehicle with a valid RKE
transmitter to alert the driver.

ILLUMINATED ENTRY SYSTEM — IF EQUIPPED

The courtesy/reading lights will turn on when you use
the Remote Keyless Entry (RKE) transmitter or open
either door.

This feature also turns on the approach lighting (if so
equipped). For details, refer to “Illumination Approach,”
under “Personal Settings (Customer-Programmable Fea-
tures)” under “Electronic Vehicle Information Center
(EVIC)” in Section 4 of this manual.

The interior lights will fade to off after about 30 seconds
or they will immediately fade to off once the ignition
switch is turned ON.

NOTE:

• The front courtesy overhead console and door cour-

tesy lights do not turn on if the dimmer control is in
the interior lights ON position (extreme top position).

• The Illuminated Entry system will not operate if the

dimmer control is in the “defeat” position (extreme
downward position).

REMOTE KEYLESS ENTRY (RKE) — IF
EQUIPPED

This system allows you to lock or unlock the doors, open
the trunk, lower both front windows (if equipped), or
activate the Panic Alarm from distances a maximum of
66 ft (20 m) using a Remote Keyless Entry (RKE) trans-
mitter. The RKE transmitter does not need to be pointed
at the vehicle to activate the system.

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

21

2

NOTE:

• The line of transmission must not be blocked with

metal objects.

• Inserting the key into the ignition switch disables all

buttons on the RKE transmitter.

To Unlock the Doors

Press and release the UNLOCK button on the RKE
transmitter once to unlock the driver’s door, or twice to
unlock all doors. The turn signal lights will flash to
acknowledge the unlock signal. The Illuminated Entry
system (if equipped) will also turn on.

Remote Key Unlock, Driver Door/All Doors First
Press
This feature lets you program the system to unlock either
the driver’s door or all doors on the first press of the
UNLOCK button on the RKE transmitter. To change the
current setting, proceed as follows:

• For vehicles equipped with the Electronic Vehicle

Information Center (EVIC), refer to “Remote Key
Unlock,”

under

“Personal

Settings

(Customer-

Programmable Features)” under “Electronic Vehicle
Information Center (EVIC)” in Section 4 of this manual
for details.

Vehicle Key

22

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

• For vehicles not equipped with the EVIC, perform the

following procedure:

1. Press and hold the LOCK button on a programmed
RKE transmitter for at least four seconds, but not longer
than 10 seconds. Then, press and hold the UNLOCK
button while still holding the LOCK button.

2. Release both buttons at the same time.

3. Test the feature while outside of the vehicle, by
pressing the LOCK/UNLOCK buttons on the RKE trans-
mitter with the ignition in the LOCK position, and the
key removed.

4. Repeat these steps if you want to return this feature to
its previous setting.

NOTE:

Pressing the LOCK button on the RKE transmit-

ter while you are inside the vehicle will activate the
Vehicle Security Alarm system. Opening a door with the

system activated will cause the alarm to sound. Press the
UNLOCK button to deactivate the Vehicle Security
Alarm system.

Flash Lights With Lock
The feature will cause the turn signal lights to flash when
the doors are locked or unlocked with the RKE transmit-
ter. This feature can be turned on or turned off. To change
the current setting, proceed as follows:

• For vehicles equipped with the Electronic Vehicle

Information Center (EVIC), refer to “Flash Lights with
Lock,”

under

⬙Personal

Settings

(Customer-

Programmable Features)” under “Electronic Vehicle
Information Center (EVIC)” in Section 4 of this manual
for details.

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

23

2

• For vehicles not equipped with the EVIC, perform the

following procedure:

1. Press and hold the UNLOCK button on a programmed
RKE transmitter for at least four seconds, but not longer
than 10 seconds. Then, press and hold the LOCK button
while still holding the UNLOCK button.

2. Release both buttons at the same time.

3. Test the feature while outside of the vehicle, by
pressing the LOCK/UNLOCK buttons on the RKE trans-
mitter with the ignition in the LOCK position, and the
key removed.

4. Repeat these steps if you want to return this feature to
its previous setting.

NOTE:

Pressing the LOCK button on the RKE transmit-

ter while you are in the vehicle will activate the Vehicle
Security Alarm system. Opening a door with the system

activated will cause the alarm to sound. Press the UN-
LOCK button to deactivate the Vehicle Security Alarm
system.

Illuminated Approach — If Equipped
This feature activates the headlights for up to 90 seconds
when the doors are unlocked with the RKE transmitter.
The time for this feature is programmable on vehicles
equipped with EVIC. For details, refer to “Illuminated
Approach,”

under

“Personal

Settings

(Customer-

Programmable Features), under “Electronic Vehicle Infor-
mation Center (EVIC)” in Section 4 of this manual.

To Lock the Doors

Press and release the LOCK button on the RKE transmit-
ter to lock all doors. The turn signal lights will flash and
the horn will chirp once to acknowledge the lock signal.

24

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

Sound Horn with Lock
This feature will cause the horn to chirp when the doors
are locked with the RKE transmitter. This feature can be
turned on or off. To change the current setting, proceed as
follows:

• For vehicles equipped with EVIC, refer to “Sound

Horn

with

Lock,”

under

“Personal

Settings

(Customer-Programmable Features)” under “Elec-
tronic Vehicle Information Center (EVIC)” in Section 4
of this manual for details.

• For vehicles not equipped with the EVIC, perform the

following steps:

1. Press the LOCK button on a programmed RKE trans-
mitter for at least four seconds, but not longer than
10 seconds. Then, press the PANIC button while still
holding the LOCK button.

2. Release both buttons at the same time.

3. Test the feature while outside of the vehicle, by
pressing the LOCK button on the RKE transmitter with
the ignition in the LOCK position, and the key removed.

4. Repeat these steps if you want to return this feature to
its previous setting.

NOTE:

Pressing the LOCK button on the RKE transmit-

ter while you are in the vehicle will activate the Vehicle
Security Alarm. Opening a door with the alarm activated
will cause the alarm to sound. Press the UNLOCK button
to deactivate the Vehicle Security Alarm.

To Unlatch the Trunk

Press the TRUNK button on the RKE transmitter two
times to unlatch the trunk.

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

25

2

Using the Express Down Windows Feature — If
Equipped

This feature allows you to remotely lower both front door
windows at the same time. To use this feature, press and
release the UNLOCK button on the RKE transmitter and
then immediately press and hold the UNLOCK button
until the windows lower to the level desired or until they
lower completely.

Using the Panic Alarm

To turn the Panic Alarm feature on or off, press and hold
the PANIC button on the RKE transmitter for at least one
second and release. When the Panic Alarm is on, the
headlights and park lights will flash, the horn will pulse
on and off, and the Illuminated Entry system (if
equipped) will turn on.

The Panic Alarm will stay on for three minutes unless
you turn it off by pressing the PANIC button a second
time or if the vehicle speed is 5 mph (8 km/h) or greater.

NOTE:

You may need to be close to the vehicle when

using the RKE transmitter to turn off the Panic Alarm due
to the Radio Frequency (RF) noises emitted by the
system.

Programming Additional RKE Transmitters

Refer to “Sentry Key

威 Programming” under “Sentry

Key

威” in this section.

If you do not have a programmed RKE transmitter,
contact your authorized dealer for details.

26

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

Battery Replacement

The recommended replacement battery is CR2032.

NOTE:

Perchlorate Material — special handling may

apply. See www.dtsc.ca.gov/hazardouswaste/perchlorate.

1. With the RKE transmitter buttons facing down, use a
flat blade to pry the two halves of the RKE transmitter
apart. Make sure not to damage the seal during removal.

2. Remove and replace the batteries. Avoid touching the
new batteries with your fingers. Skin oils may cause
battery deterioration. If you touch a battery, clean it with
rubbing alcohol.

3. To assemble the RKE transmitter case, snap the two
halves together.

Separating RKE Transmitter Halves

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

27

2
