Glass Surfaces
All glass surfaces should be cleaned on a regular basis
with any commercial household-type glass cleaner.
Never use an abrasive type cleaner. Use caution when
cleaning the inside rear window equipped with electric
defrosters or the right rear quarter window equipped
with the radio antenna. Do not use scrapers or other
sharp instruments which may scratch the elements.

When cleaning the rear view mirror, spray cleaner on the
towel or rag that you are using. Do not spray cleaner
directly on the mirror.

Cleaning Plastic Instrument Cluster Lenses
The lenses in front of the instruments in this vehicle are
molded in clear plastic. When cleaning the lenses, care
must be taken to avoid scratching the plastic.

1. Clean with a wet soft rag. A mild soap solution may be
used, but do not use high alcohol content or abrasive
cleaners. If soap is used, wipe clean with a clean damp
rag.

2. Dry with a soft tissue.

Seat Belt Maintenance
Do not bleach, dye or clean the belts with chemical
solvents or abrasive cleaners. This will weaken the fabric.
Sun damage can also weaken the fabric.

If the belts need cleaning, use a mild soap solution or
lukewarm water. Do not remove the belts from the car to
wash them.

Replace the belts if they appear frayed or worn or if the
buckles do not work properly.

MAINTAINING YOUR VEHICLE

315

7

Cleaning The Center Console Cup Holders

Removal
Grab the center of the rubber portion of the cupholder
and lift upward.

Cleaning
Soak the rubber cupholder liner in a mixture of medium
hot tap water and one teaspoon of mild liquid dish soap.
Let soak for approximately one hour. After one hour pull
the liner from the water and dip it back into the water
about six times. This will loosen any remaining debris.
Rinse the liner thoroughly under warm running water.
Shake the excess water from the liner and dry the outer
surfaces with a clean soft cloth.

Installation
Align the liner in the cupholder and press down firmly.

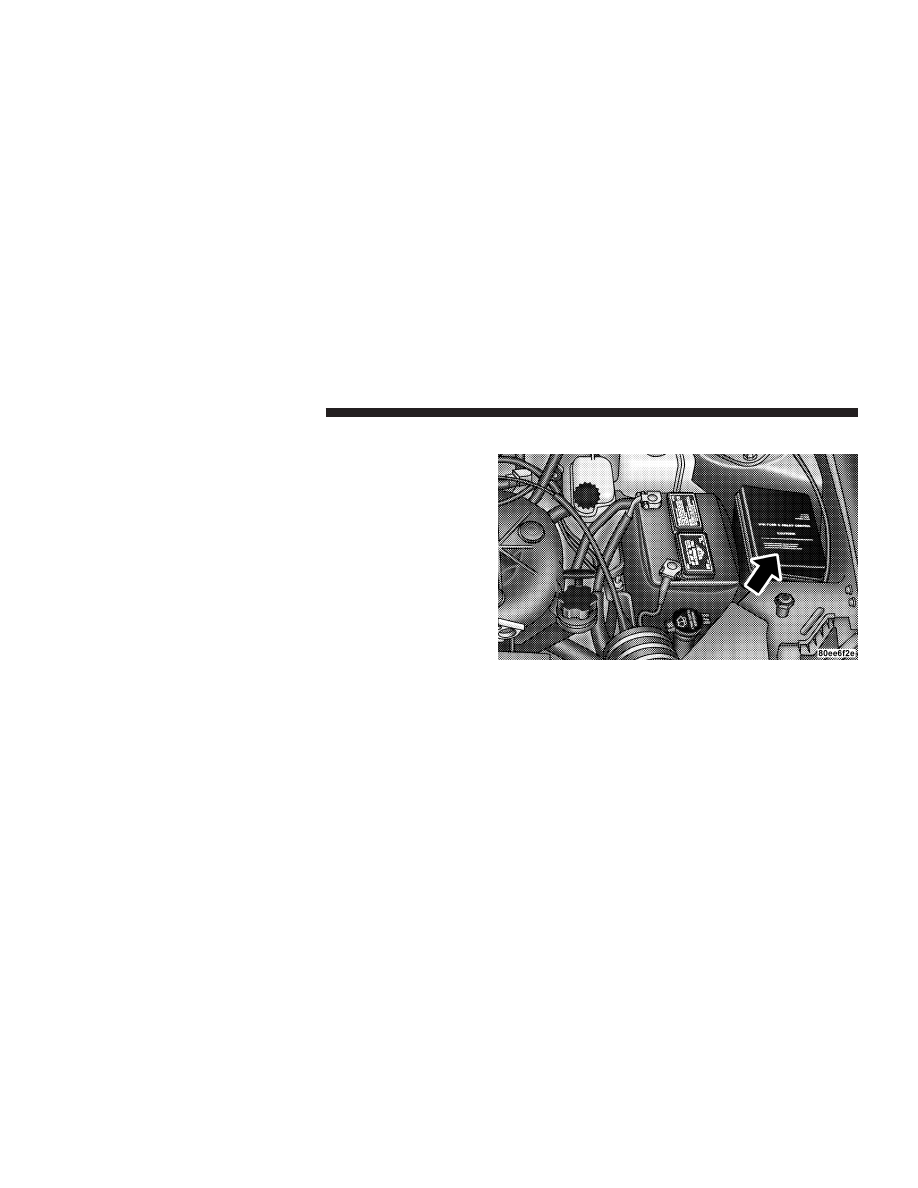

INTEGRATED POWER MODULE (IPM)

An Integrated Power Module is located in the engine
compartment near the battery. This center contains maxi
fuses, mini fuses and relays. A label that identifies each
component is printed on the inside of the cover.

316

MAINTAINING YOUR VEHICLE

Cavity

Maxi Fuse

Description

1

40 Amp Green

Anti-Lock Brake System
(ABS) Pump

2

Spare

3

30 Amp Pink

Ignition Off Draw (IOD)

4

40 Amp Green

Body Control Module
(BCM) Feed 1

5

40 Amp Green

Electronic Back Light
(EBL)

6

30 Amp Pink

Front Wipers

7

40 Amp Green

Starter

8

40 Amp Green

Power Seat C/B

9

40 Amp Green

Power Sunroof

Cavity

Maxi Fuse

Description

10

Spare

11

40 Amp Green

Headlight Washer, Power
Liftgate

12

Spare

13

40 Amp Green

Radiator Fan 1

14

Spare

15

40 Amp Green

Anti-Lock Brake System
(ABS) Module

40

40 Amp Green

Driver Door Node

41

40 Amp Green

Passenger Door Node

42

40 Amp Green

Front Blower

MAINTAINING YOUR VEHICLE

317

7

Cavity

Mini Fuse

Description

24

20 Amp Yellow

Power Outlet (Selectable)

25

15 Amp Blue

Radio, Amplifier, Navi-
gation, Hands-Free
Phone (HFM), Electronic
Vehicle Information Cen-
ter (EVIC), EC, SNRF,
Mirror

26

20 Amp Yellow

Power Outlet

27

Spare

28

25 Amp Clear

Horn

29

20 Amp Yellow

Cluster, CHMSL, Stop
Lights, Anti-Lock Brake
System (ABS)

30

10 Amp Red

Ignition Switch

31

20 Amp Yellow

Hazard

34

Spare

35

Spare

Cavity

Mini Fuse

Description

36

20 Amp Yellow

Electronic Automatic
Transaxle (EATX) Sole-
noid

37

25 Amp Clear

ASD

38

20 Amp Yellow

Fuel Pump

39

20 Amp Yellow

A/C Clutch, MTV

44

25 Amp Clear

Rear Heated Seats

45

10 Amp Red

Anti-Lock Brake System
(ABS) Ignition Run

46

20 Amp Yellow

Passenger Door

47

20 Amp Yellow

Driver Door

48

15 Amp Blue

PLG, OHC, Body Control
Module (BCM), Naviga-
tion, Hands-Free Phone
(HFM)

49

25 Amp Clear

Amplifier

50

15 Amp Blue

HVAC, DVD, RAD, CLK,
SKREEM

318

MAINTAINING YOUR VEHICLE

CAUTION!

• When installing the Integrated Power Module

cover, it is important to ensure the cover is prop-
erly positioned and fully latched. Failure to do so
may allow water to get into the Integrated Power
Module, and possibly result in a electrical system
failure.

• When replacing a blown fuse, it is important to

use only a fuse having the correct amperage
rating. The use of a fuse with a rating other than
indicated may result in a dangerous electrical
system overload. If a properly rated fuse contin-
ues to blow, it indicates a problem in the circuit
that must be corrected.

VEHICLE STORAGE
If you are leaving your vehicle dormant for more than 21
days you may want to take steps to protect your battery.
You may:

• Disconnect the negative cable from the battery.
• Anytime you store your vehicle, or keep it out of

service (i.e. vacation) for two weeks or more, run the
air conditioning system at idle for about five minutes
in the fresh air and high blower setting. This will
insure adequate system lubrication to minimize the
possibility of compressor damage when the system is
started again.

MAINTAINING YOUR VEHICLE

319

7

REPLACEMENT LIGHT BULBS

LIGHT BULBS — Interior

Bulb Number

Center & Rear Reading Lights . . . . . . . . . . . . . . . 578
Front Door Courtesy Light . . . . . . . . . . . . . . . . . . 578
Liftgate Light(s). . . . . . . . . . . . . . . . . . . . . . . . . . 578
Overhead Console Reading Lights . . . . . . . . . . . 212–2
Visor Vanity Lights. . . . . . . . . . . . . . . . . . . . . V26377

NOTE:

For lighted switches, see your dealer for replace-

ment instructions.

All of the interior bulbs are glass wedge base or glass
cartridge types. Aluminum base bulbs are not approved
and should not be used for replacement.

LIGHT BULBS — Exterior

Bulb Number

Back-up . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 921
Rear Stop, Turn Signal . . . . . . . . . . . . . . . . . . . . 3157
Rear Sidemarker . . . . . . . . . . . . . . . . . . . . . . . . . 168
Fog Light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9045
Front Turn Signal. . . . . . . . . . . . . . . . . . . . . . . 3157A
Front Sidemarker. . . . . . . . . . . . . . . . . . . . . . . . . 194
Standard Headlight . . . . . . . . . . . . . . . . . . . . . . . H7
License . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168

320

MAINTAINING YOUR VEHICLE

BULB REPLACEMENT

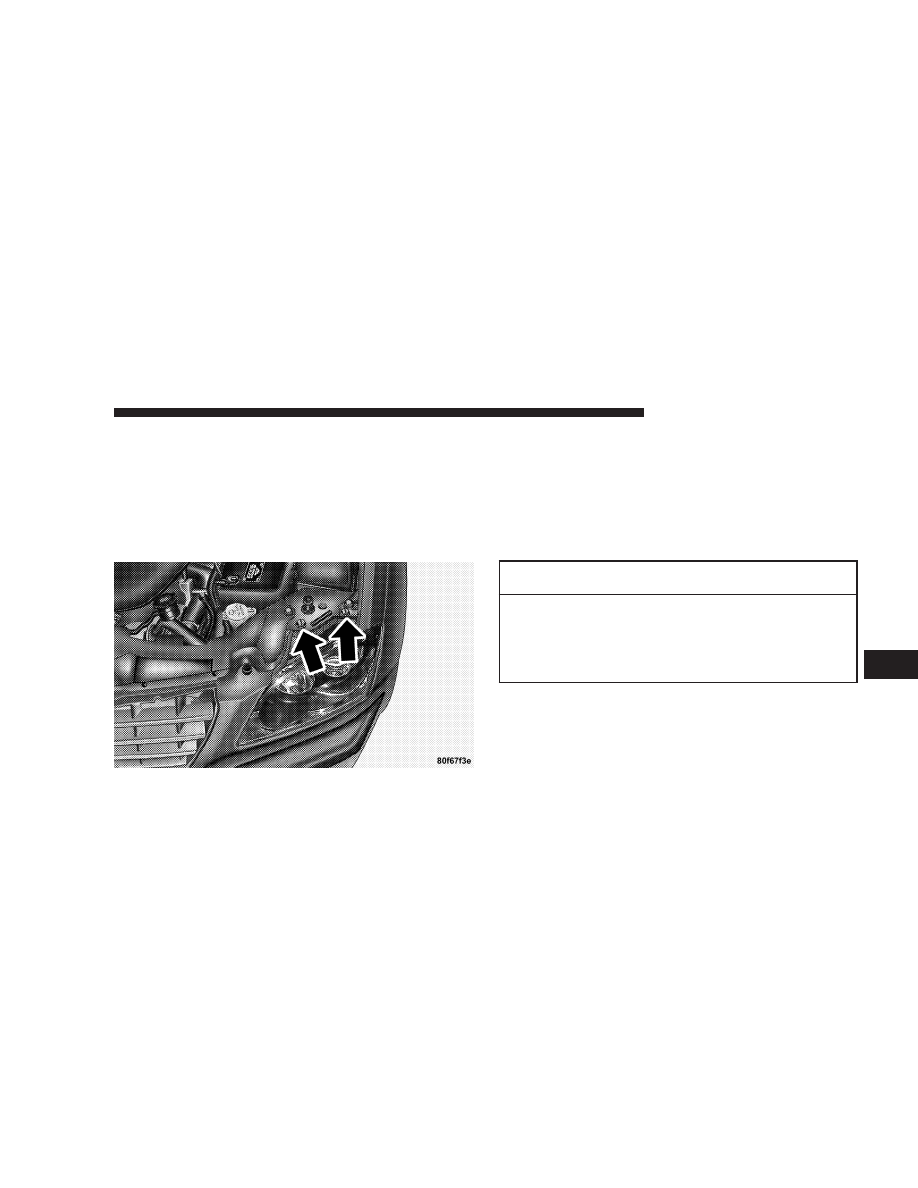

Standard Quad Headlights

1. Remove the two screws securing the headlight mod-
ule to the vehicle and pull the headlight module forward
away from the vehicle, disengaging the assembly from
the lower attachment clip.

2. Remove the rubber boot seals.

3. Disconnect the electrical connector.

4. Rotate the bulb to the left and replace the bulb.
Reinstall the rubber boot seals and then the headlight
module.

CAUTION!

Do not touch the new bulb with your fingers. Oil
contamination will severely shorten bulb life. If the
bulb comes in contact with an oily surface, clean the
bulb with rubbing alcohol.

MAINTAINING YOUR VEHICLE

321

7

High Intensity Discharge Headlights (HID) — If
Equipped
The headlights are a type of high voltage discharge tube.
High voltage can remain in the circuit even with the
headlight switch off and the key removed. Because of
this, you should not attempt to service a headlight bulb
yourself. If a headlight bulb fails, take your vehicle to
an authorized dealer for service.

WARNING!

A transient high tension occurs at the bulb sockets of
High Intensity Discharge (HID) headlights when the
headlight switch is turned ON. It may cause serious
electrical shock or electrocution if not serviced prop-
erly. See your authorized dealer for service.

NOTE:

On vehicles equipped with High Intensity Dis-

charge Headlights (HID), when the headlights are turned
on there is a blue hue to the lights. This diminishes and
becomes more white after approximately 10 seconds, as
the system charges.

Front Park/Turn Signal and Sidemarker Lights

1. Remove the two screws securing the headlight mod-
ule to the vehicle and pull the headlight module forward
away from the vehicle, disengaging the assembly from
the lower attachment clip.

322

MAINTAINING YOUR VEHICLE

2. Twist the bulb socket to remove from the headlight
module and pull the bulb from socket.

3. Replace the bulb, reinstall the socket and then reinstall
the headlight module.

Front Fog Light

1. Remove the screw from the front of the fog light and
pull out from the front of the fascia.

2. Twist the front fog light bulb to remove from the fog
light module.

3. Disconnect the electrical connector and replace the
bulb.

CAUTION!

Do not touch the new bulb with your fingers. Oil
contamination will severely shorten bulb life. If the
bulb comes in contact with an oily surface, clean the
bulb with rubbing alcohol.

MAINTAINING YOUR VEHICLE

323

7

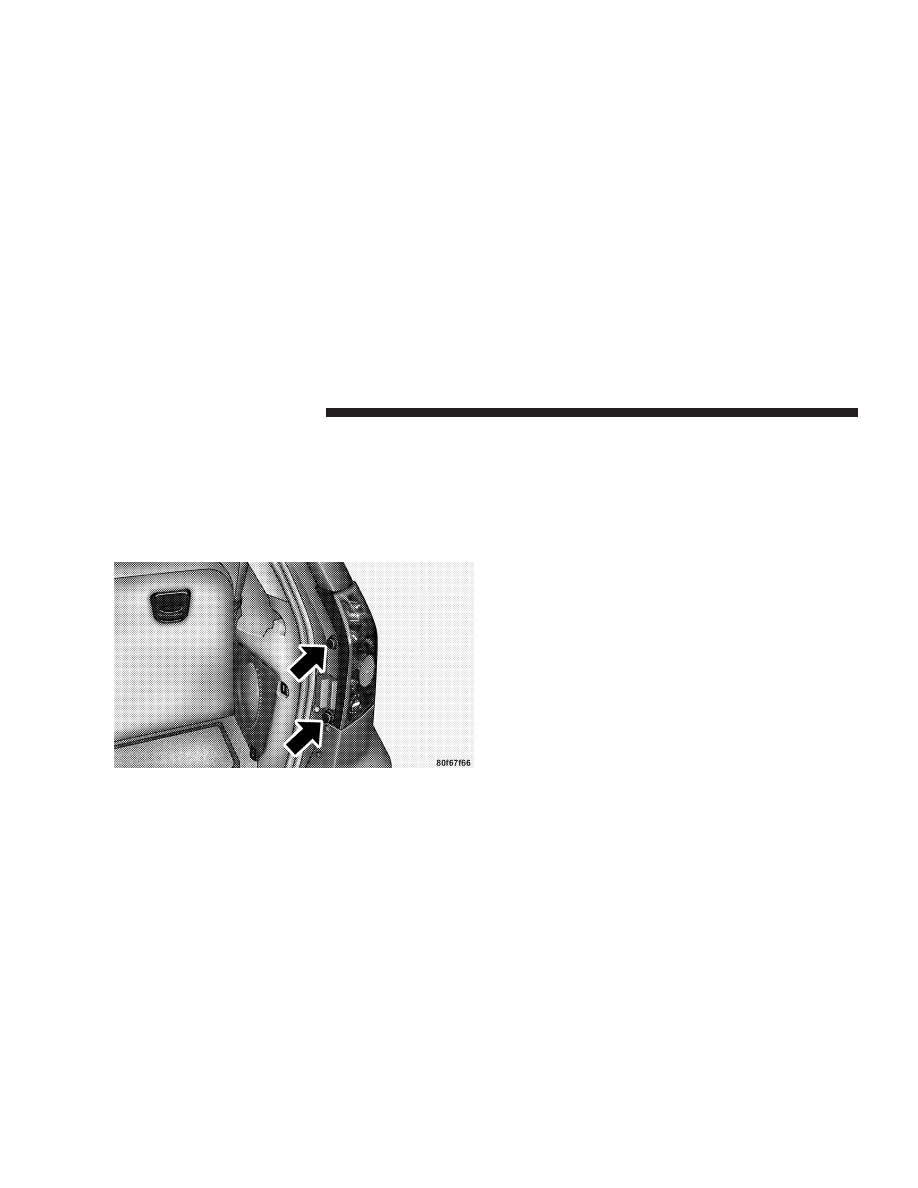

Rear Tail, Stop, Turn Signal, Side Marker and
Back-up Lights

1. Raise the liftgate.

2. Remove the two tail light assembly screws and rotate
the assembly outward to remove the ball stud form the
attaching grommet.

3. Twist the socket assembly to remove it from the
housing.

4. Pull the bulb out of the socket.

5. Replace the bulb, reinstall the socket, and reattach the
tail light assembly.

License Light

1. Place a screwdriver in the slot next to the release tab
and push on the release tab to remove the lens.

2. Pull the bulb out of the socket. Replace the bulb and
push on the lens until it snaps into place.

324

MAINTAINING YOUR VEHICLE

FLUIDS AND CAPACITIES

U.S.

Metric

Fuel (approximate) 89
Octane

23 gallons

87 liters

Engine Oil-With Filter

3.5 Liter Engines (SAE 10W-30, API Certified)

5.5 qts

5.2 liters

Cooling System *

3.5 Liter Engines (Mopar

威 Antifreeze/Coolant 5 Year/100,000

Mile Formula)

10.5 qts

9.9 liters

* Includes heater and coolant recovery bottle filled to MAX level.

MAINTAINING YOUR VEHICLE

325

7

RECOMMENDED FLUIDS, LUBRICANTS AND GENUINE PARTS
Engine

Component

Fluids, Lubricants and Genuine Parts

Engine Coolant

Mopar

威 Antifreeze/Coolant 5 Year/100,000 Mile Formula HOAT (Hybrid

Organic Additive Technology)

Engine Oil

Use API Certified. SAE 10W-30 is preferred, refer to oil viscosity chart for
correct SAE grade meeting DaimlerChrysler Material Standard MS-6395.

Spark Plugs

Refer to the Vehicle Emission Control Information label in the engine
compartment.

Oil Filter

Mopar

威 5281090 or equiv.

Fuel Selection

89 Octane

326

MAINTAINING YOUR VEHICLE

Chassis

Component

Fluids, Lubricants and Genuine Parts

Automatic Transmission

Mopar

威 ATF+4 Automatic Transmission Fluid.

AWD Power Transfer Unit

Mopar

威 Gear Lubricant 75W-90.

AWD Overrunning Clutch

Mopar

威 ATF+4 Automatic Transmission Fluid.

AWD Rear Carrier

Mopar

威 Gear Lubricant 75W-90.

Brake Master Cylinder

Mopar

威 DOT 3 and SAE J1703 should be used. If DOT 3 brake fluid is not

available, then DOT 4 or DOT 4+ is acceptable. Use only recommended
brake fluids.

Power Steering Reservoir

Mopar

威 ATF+4 Automatic Transmission Fluid.

MAINTAINING YOUR VEHICLE

327

7

MAINTENANCE SCHEDULES

CONTENTS

䡵 Emission Control System Maintenance . . . . . . . . 330
䡵 Maintenance Schedules . . . . . . . . . . . . . . . . . . . 330

▫ Schedule “B” . . . . . . . . . . . . . . . . . . . . . . . . 333
▫ Schedule “A” . . . . . . . . . . . . . . . . . . . . . . . . 344

8

M

A

I

N

T
E

N
A
N
C

E

S
C
H
E
D
U
L
E
S

EMISSION CONTROL SYSTEM MAINTENANCE
The “Scheduled” maintenance services, listed in bold
type

must be done at the times or mileages specified to

assure the continued proper functioning of the emission
control system. These, and all other maintenance services
included in this manual, should be done to provide best
vehicle performance and reliability. More frequent main-
tenance may be needed for vehicles in severe operating
conditions such as dusty areas and very short trip
driving.

Inspection and service also should be done any time a
malfunction is suspected.

NOTE:

Maintenance, replacement, or repair of the emis-

sion control devices and systems on your vehicle may be
performed by any automotive repair establishment or
individual using any automotive part which has been
certified pursuant to U.S. EPA or, in the State of Califor-
nia, California Air Resources Board regulations.

MAINTENANCE SCHEDULES
There are two maintenance schedules that show the
required

service for your vehicle.

First is Schedule “B”. It is for vehicles that are operated
under the conditions that are listed below and at the
beginning of the schedule.

• Day or night temperatures are below 32° F (0° C).
• Stop and go driving.
• Extensive engine idling.
• Driving in dusty conditions.
• Short trips of less than 10 miles (16 km).
• More than 50% of your driving is at sustained high

speeds during hot weather, above 90° F (32° C).

• Trailer towing.〫

330

MAINTENANCE SCHEDULES

8

M

A

I

N

T
E

N
A
N
C

E

S
C
H
E
D
U
L
E
S
