Fuel System Hoses

Electronic Fuel Injection high pressure fuel systems are
designed with hoses and clamps which have unique
material characteristics to provide adequate sealing and
resist attack by deteriorated gasoline.

You are urged to use only manufacturer specified hoses
and clamps, or their equivalent in material and specifi-
cation, in any fuel system servicing. It is mandatory to
replace all clamps that have been loosened or removed
during service. Care should be taken in installing new
clamps to insure they are properly torqued.

Automatic Transaxle

All front wheel drive vehicles have a transaxle and
differential assembly contained within a single housing.

Selection of Lubricant
It is important that the proper lubricant is used in the
transaxle to assure optimum transaxle performance. Use
only the manufacturer’s recommended transmission
fluid. Refer to the Recommended Fluids, Lubricants and
Genuine Parts section for the correct fluid type. It is
important that the transmission fluid be maintained at
the prescribed level using the recommended fluid.

CAUTION!

Using a transmission fluid other than the manufac-
turer’s recommended fluid may cause deterioration
in transmission shift quality and/or torque converter
shudder. Using a transmission fluid other than that
recommended by the manufacturer will result in
more frequent fluid and filter changes. Refer to the
Recommended Fluids, Lubricants and Genuine Parts
for the correct fluid type.

MAINTAINING YOUR VEHICLE

217

7

Fluid Level Check
The fluid level in the automatic transaxle should be
checked whenever the vehicle is serviced. Operation with
an improper fluid level will greatly reduce the life of the
transaxle and of the fluid.

Procedure For Checking Fluid Level
To properly check the automatic transaxle fluid level, the
following procedure must be used:

• The vehicle must be on level ground.
• The engine should be running at curb idle speed for a

minimum of 60 seconds.

• Fully apply parking brake.
• Place the gear selector momentarily in each gear

position ending with the lever in P (PARK).

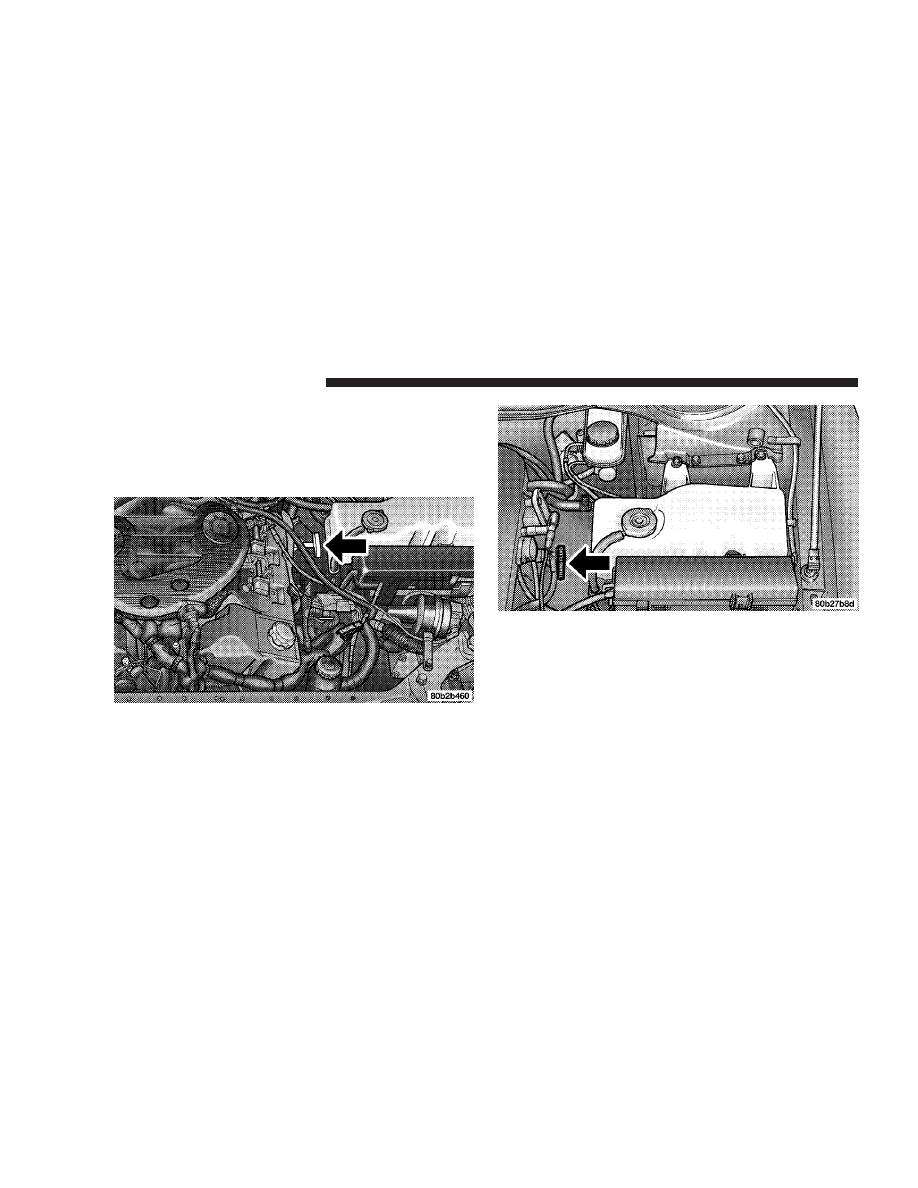

2.7L Transmission Dipstick

3.5L Transmission Dipstick

218

MAINTAINING YOUR VEHICLE

• Wipe the dipstick clean and reinsert until seated.

Remove dipstick and note reading.

• If the fluid is hot (180° F / 82° C) , the reading should

be in the cross hatched area marked ”HOT” (between
the upper two holes in the dipstick).

• If the fluid is cold (80° F / 27° C) , the reading should

be in the cross hatched area marked “COLD” (between
the lower two holes in the dipstick).

• If the fluid level shows low, add sufficient transmis-

sion fluid to bring to the proper level.

CAUTION!

Do not overfill. Dirt and water in the transaxle can
cause serious damage. To prevent dirt and water
from entering the transaxle after checking or replen-
ishing fluid, make certain that the dipstick cap is
seated properly.

Fluid and Filter Changes
Automatic transmission fluid and filter should be
changed as follows:

Maintenance schedule “A”

— No change necessary

Maintenance schedule “B”

— Every 60,000 miles (96 000

km) change fluid and filter under the following condi-
tions:

• Police, taxi, limousine, commercial type operation, or

trailer towing where the vehicle is driven regularly for
more than 45 minutes of continuous operation.

NOTE:

Refer to Section 8 of this manual for mainte-

nance schedules.

If the transaxle is disassembled for any reason, the fluid
and filter should be changed.

Special Additives
The manufacturer recommends against the addition of
any fluid additives to the transaxle. The only exception to
this policy is the use of special dyes to aid in detecting
fluid leaks. The use of transmission sealers should be
avoided as they may adversely affect seals.

MAINTAINING YOUR VEHICLE

219

7

Appearance Care And Protection From Corrosion

Protection of Body and Paint from Corrosion
Vehicle body care requirements vary according to geo-
graphic locations and usage. Chemicals that make roads
passable in snow and ice, and those that are sprayed on
trees and road surfaces during other seasons, are highly
corrosive to the metal in your vehicle. Outside parking,
which exposes your vehicle to airborne contaminants,
road surfaces on which the vehicle is operated, extreme
hot or cold weather and other extreme conditions will
have an adverse effect on paint, metal trim, and under-
body protection.

The following maintenance recommendations will enable
you to obtain maximum benefit from the corrosion
resistance built into your vehicle.

What Causes Corrosion?
Corrosion is the result of deterioration or removal of
paint and protective coatings from your vehicle.

The most common causes are:

• Road salt, dirt and moisture accumulation.

• Stone and gravel impact.
• Insects, tree sap and tar.
• Salt in the air near seacoast localities.
• Atmospheric fallout/industrial pollutants.
• Bird droppings.

Washing

• Wash your vehicle regularly. Always wash your ve-

hicle in the shade using a mild car wash soap, and
rinse the panels completely with clear water.

• If insects, tar or other similar deposits have accumu-

lated on your vehicle, wash it as soon as possible.

• Use Mopar auto polish to remove road film and stains

and to polish your vehicle. Take care never to scratch
the paint.

• Avoid using abrasive compounds and power buffing

that may diminish the gloss or thin out the paint
finish.

220

MAINTAINING YOUR VEHICLE

CAUTION!

Do not use abrasive or strong cleaning materials
such as steel wool or scouring powder, which will
scratch metal and painted surfaces.

Special Care

• If you drive on salted or dusty roads or if you drive

near the ocean, hose off the undercarriage at least once
a month.

• It is important that the drain holes in the lower edges

of the doors, rocker panels and rear deck lid be kept
clear and open.

• If you detect any stone chips or scratches in the paint,

touch them up immediately. The cost of such repairs is
considered the responsibility of the owner.

• Use Mopar touch up paint on scratches or chips as

soon as possible. Your dealer has touch up paint to
match the color of your vehicle.

• If your vehicle is damaged due to an accident or

similar cause which destroys the paint and protective
coating have your vehicle repaired as soon as possible.
The cost of such repairs is considered the responsibil-
ity of the owner.

• Aluminum wheels should be cleaned regularly with

mild soap and water to prevent corrosion. To remove
heavy soil, select a non abrasive, non-acidic cleaner.
Do not use scouring pads or metal polishes. Avoid
automatic car washes that use acidic solutions or harsh
brushes that may damage the wheels’ protective fin-
ish.

• If you carry special cargo such as chemicals, fertilizers,

deicer salt, etc., be sure that such materials are well
packaged and sealed.

• If a lot of driving is done on gravel roads, consider

mud or stone shields behind each wheel.

Interior Care
Use Mopar Fabric Cleaner to clean fabric upholstery and
carpeting.

MAINTAINING YOUR VEHICLE

221

7

Use a mild soap and warm water solution to clean vinyl
or leather upholstery. For stubborn stains, use Mopar
Vinyl Cleaner.

Mopar Vinyl Cleaner is specifically recommended for
vinyl trim.

WARNING!

Do not use volatile solvents for cleaning purposes.
Many are potentially flammable, and if used in
closed areas they may cause respiratory harm.

CAUTION!

The use of vinyl, leather or plastic protectants may
cause excessive gloss and/or discoloration of interior
trim parts.

Leather Seat Care and Cleaning
Leather is best preserved by regular cleaning with a
damp soft cloth. Small particles of dirt can act as an

abrasive and damage the leather surface and should be
removed immediately with a damp cloth. Stubborn soils
can be removed easily with a soft cloth and Mopar Total
Clean. Care should be taken to avoid soaking the leather
with any liquid. Please do not use polishes, oils, cleaning
fluids, solvents, detergents, or ammonia based cleaners
to clean the leather. Application of a leather conditioner is
not required to maintain the original condition.

Wooden Steering Wheel Care — If Equipped
If your vehicle is equipped with a wood steering wheel,
it is finished with a clear topcoat. Please take care to
avoid scratching the surface with sharp or abrasive
materials.

Cleaning Headlights
Your vehicle has plastic headlights that are lighter and
less susceptible to stone breakage than glass headlights.

Plastic is not as scratch resistant as glass and therefore
different lens cleaning procedures must be followed.

222

MAINTAINING YOUR VEHICLE

To minimize the possibility of scratching the lenses and
reducing light output, avoid wiping with a dry cloth. To
remove road dirt, wash with a mild soap solution fol-
lowed by rinsing.

Do not use abrasive cleaning components, solvents, steel
wool or other aggressive material to clean the lenses.

Glass Surfaces
All glass surfaces should be cleaned on a regular basis
with any commercial household-type glass cleaner.
Never use an abrasive type cleaner. Use caution when
cleaning inside rear windows equipped with electric
defrosters. Do not use scrapers or other sharp instru-
ments which may scratch the elements.

Instrument Panel Cover
The instrument panel cover has a low glare surface which
minimizes reflections in the windshield. Do not use
protectants or other products which may cause undesir-
able reflections. Use soap and warm water to restore the
low glare surface.

Cleaning Plastic Instrument Cluster Lenses
The lenses in front of the instruments in this vehicle are
molded in clear plastic. When cleaning the lenses, care
must be taken to avoid scratching the plastic.

• Clean with a wet soft rag. A mild soap solution may be

used, but do not use high alcohol content or abrasive
cleaners. If soap is used, wipe clean with a clean damp
rag.

• Dry with a soft tissue.

Seat Belt Maintenance
Do not bleach, dye or clean the belts with chemical
solvents or abrasive cleaners. This will weaken the fabric.

If the belts need cleaning, use a mild soap solution or
lukewarm water. Do not remove the belts from the
vehicle to wash them.

Replace the belts if they appear frayed or worn or if the
buckles do not work properly.

MAINTAINING YOUR VEHICLE

223

7

FUSES

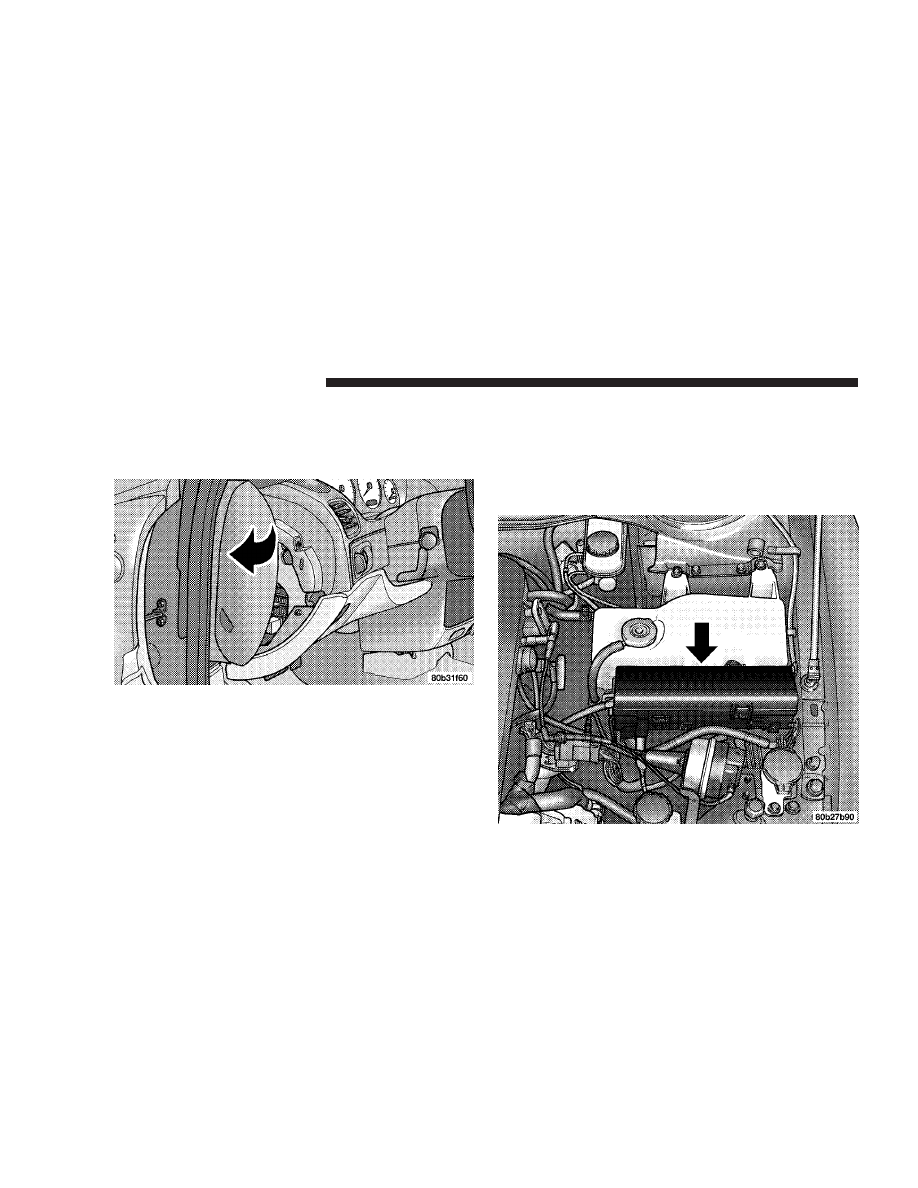

The fuse block is behind the end cover at the left side of
the instrument panel. Pull the cover straight away from
the instrument panel for access to the fuses.

Fuse Block Relays

The location and identification of fuse block relays can be
found on the inside of the instrument panel end cover.

Underhood Fuses

A Power Distribution center is located in the engine
compartment. This center contains fuses and relays for
circuits that operate only under the hood. A label which
identifies these components is located on the underside
of the cover.

224

MAINTAINING YOUR VEHICLE

CAUTION!

When replacing a blown fuse, it is important to use
only a fuse having the correct amperage rating. The
use of a fuse with a rating other than indicated may
result in a dangerous electrical system overload. If a
properly rated fuse continues to blow, it indicates a
problem in the circuit that must be corrected.

Interior Fuses

Cavity

Fuse

Circuits

1

10 Amp Red Transmission Controller,

Gauges, Autostick

2

10 Amp Red Right High Beam Headlight

3

10 Amp Red Left High Beam Headlight

4

10 Amp Red Radio, CD Player

5

10 Amp Red Washer Motor

6

15 Amp Lt.
Blue

Power Outlet

7

20 Amp Yel-
low

Tail, License, Parking, Illumina-
tion Lights, Instrument Cluster

8

10 Amp Red Airbag

Cavity

Fuse

Circuits

9

10 Amp Red Turn Signal Lights, Turn

Signal/Hazard Indicator

10

15 Amp Lt.
Blue

Right Low Beam

11

20 Amp Yel-
low

High Beam Relay, High Beam
Indicator, High Beam Switch

12

15 Amp Lt.
Blue

Left Low Beam Headlight

13

10 Amp Red Fuel Pump Relay, Power Train

Control Module

14

10 Amp Red Cluster, Day/Night Mirror,

Sunroof, Overhead Console,
Garage Door Opener, Body
Control Module

15

10 Amp Red Daytime Running Light Mod-

ule (Canada)

16

20 Amp Yel-
low

Fog Light Indicator

17

10 Amp Red ABS Control, Back Up Lights,

Daytime Running Lights, A/C
Heater Control,

MAINTAINING YOUR VEHICLE

225

7

Cavity

Fuse

Circuits

18

20 Amp Yel-
low

Power Amplifier, Horn

19

15 Amp Lt.
Blue

Overhead Console, Garage
Door Opener, Trunk, Over-
head, Rear Reading, and Visor
Vanity Lights, Trunk Release
Solenoid, Power Mirrors,
Power Door Locks, Body Con-
trol Module, Aspirator Motor

20

20 Amp Yel-
low

Brake Lights

21

10 Amp Red Leak Detection Pump, Low

Rad Relay, High Rad Relay,
A/C Clutch Relay

22

10 Amp Red Airbag

23

30 Amp
Green

Blower Motor, ATC Power
Module

24

20 Amp
C/BRKR

Power Window Motors

25

20 Amp
C/BRKR

Power Door Lock Motors,
Power Seats

REPLACEMENT LIGHT BULBS

Interior Light Bulbs

Bulb No.

Turn Signal . . . . . . . . . . . . . . . . . . . . . . . . . . . PC194
Climate Control. . . . . . . . . . . . . . . . . . . . . . . . . . 330
Overhead Console, Front Reading, Courtesy, Grab
Handle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192
Trunk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 906

Exterior Light Bulbs

Bulb No.

Low Beam Headlights . . . . . . . . . . . . . . . . . . . . 9006
High Beam Headlights . . . . . . . . . . . . . . . . 9005XSLL
Park, Turn, & Side Marker . . . . . . . . . . . . . . . . 3157A
Fog Lights. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9040
Center Stop Light . . . . . . . . . . . . . . . . . . . . . . . . 921
Tail, Stop, & Turn . . . . . . . . . . . . . . . . . . . . . . 3157K
Back-Up . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 921
License . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168
Front Sidemarker. . . . . . . . . . . . . . . . . . . . . . . . . 168
Tail . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 916

226

MAINTAINING YOUR VEHICLE

BULB REPLACEMENT

Headlight, Parking Light Replacement

1. Open the hood.

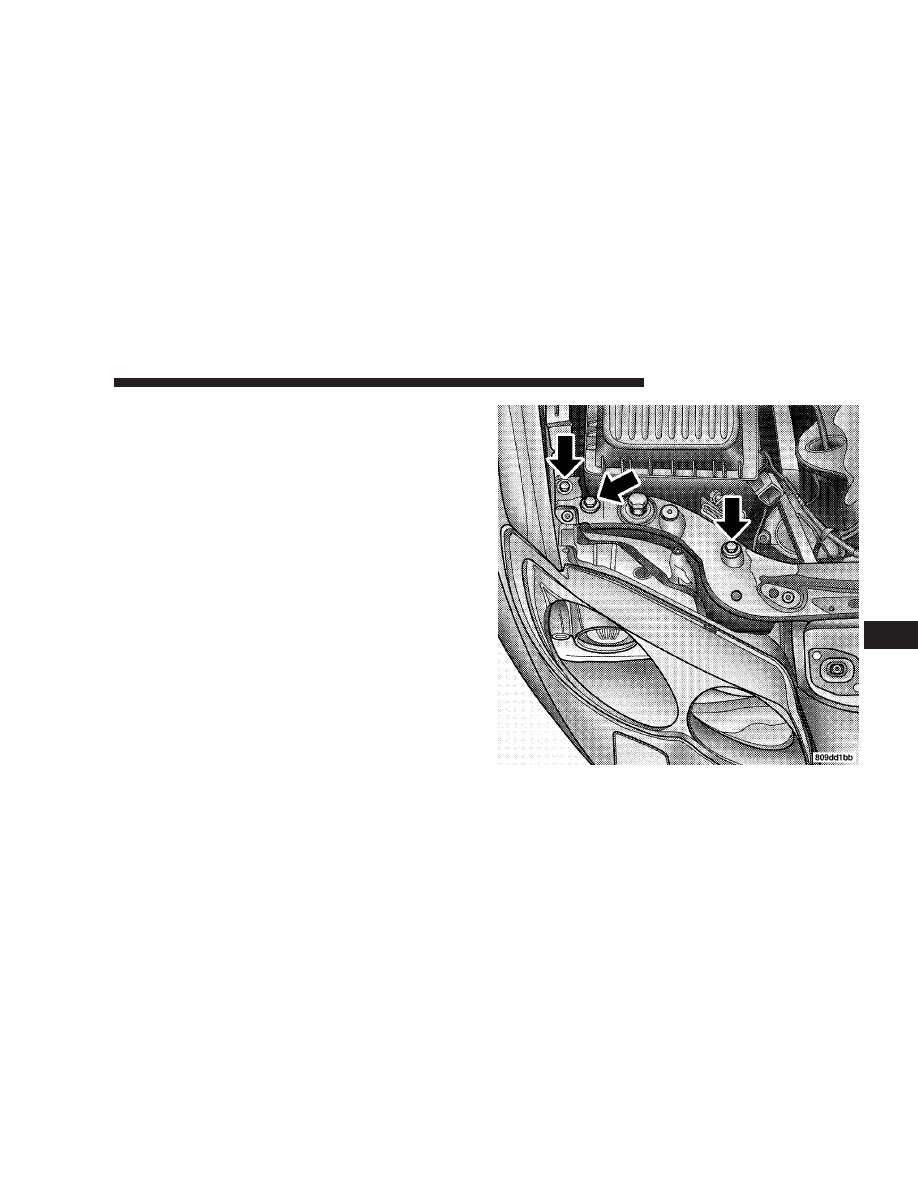

2. Remove the upper crossmember attachments on both
sides of the vehicle; 6 in total.

MAINTAINING YOUR VEHICLE

227

7

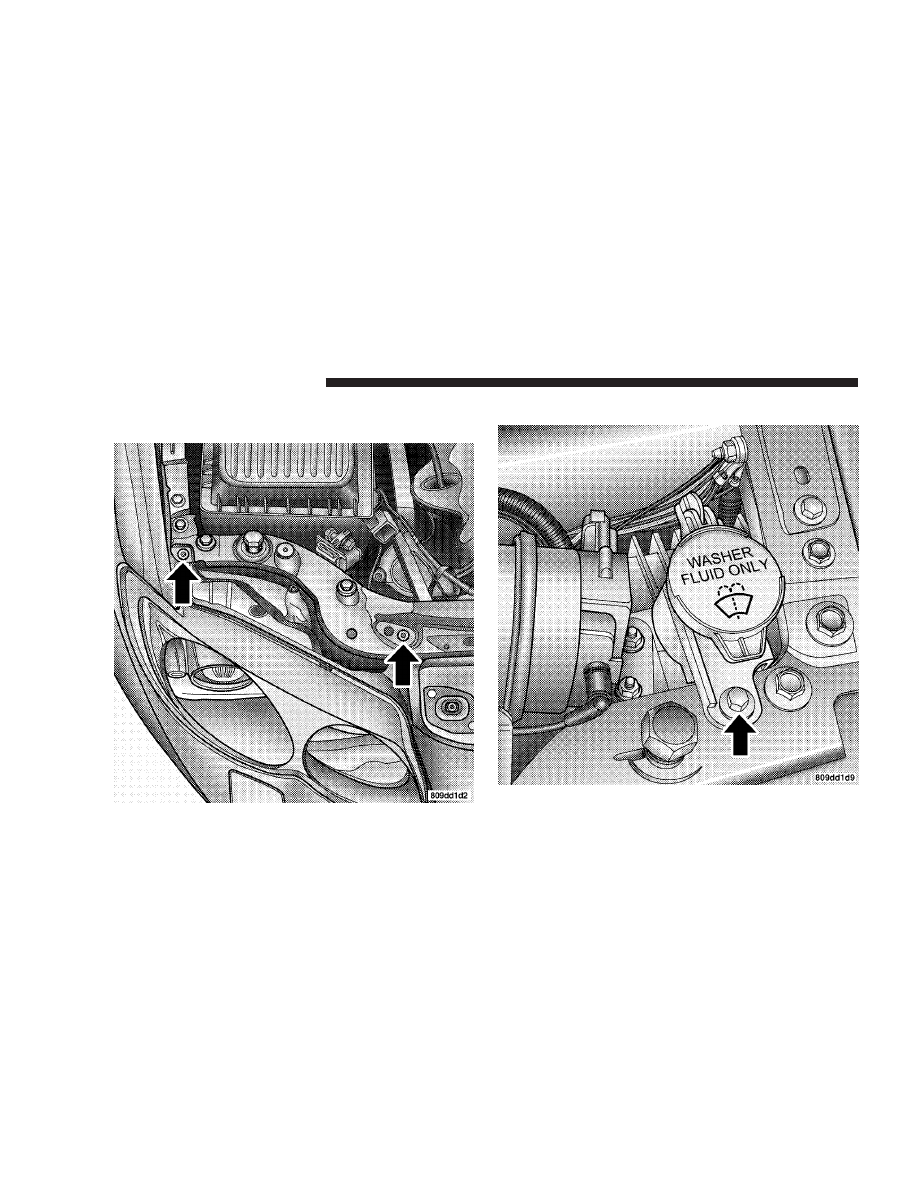

3. Remove the headlamp jackscrews on both sides of the
vehicle.

4. Remove the windshield filler neck screw.

228

MAINTAINING YOUR VEHICLE

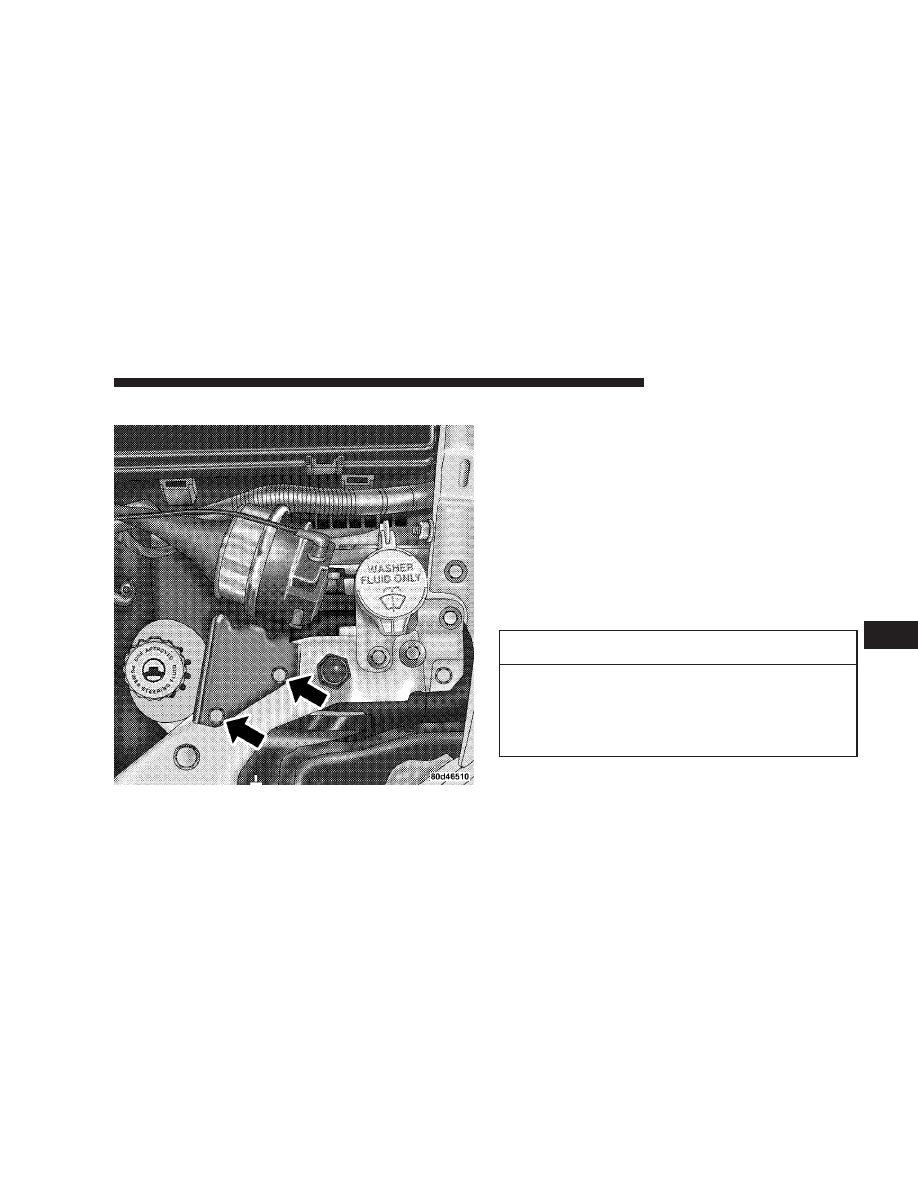

5. Remove the speed control servo screw.

6. Lift and prop the crossmember above the headlamp on
the side being serviced, and remove the electrical con-
nectors from the headlamp.

7. Pull headlamp up and under crossmember to remove
it from the vehicle.

8. Remove the bulb retaining ring by turning it counter-
clockwise. Pull the bulb and socket assembly from the
housing and pull the bulb from the socket.

9. Install a new headlight bulb in the socket, reinstall the
bulb and socket assembly and tighten the retaining ring.

CAUTION!

Do not touch the new bulb with your fingers. Oil
contamination will severely shorten bulb life.

If the bulb comes into contact with any oily surface,
clean the bulbs with rubbing alcohol.

10. Reinstall the headlight assembly, replace the electri-
cal connectors from the headlamp and lower the cross-
member back on the headlamp.

MAINTAINING YOUR VEHICLE

229

7

11. Reinstall the upper crossmember attachments, head-
lamp jackscrews, windshield filler neck screw and speed
control servo screw.

Front Park and Turn Signal Light

1. Remove the headlight assembly from the vehicle.

2. Turn the park/turn signal bulb and socket assembly
counterclockwise and remove it from the housing.

3. Pull the bulb from the socket and install a new bulb.

4. Reinstall the bulb and socket assembly.

5. Reinstall the headlight assembly.

Front Sidemarker Light

1. Reach up under the fascia and grasp the light bulb
socket.

2. Turn the socket counterclockwise to remove it from
the housing.

3. Pull the bulb out of the socket.

4. Replace the bulb and reinstall the socket. Turn the
socket clockwise to secure it in the housing.

Fog Light

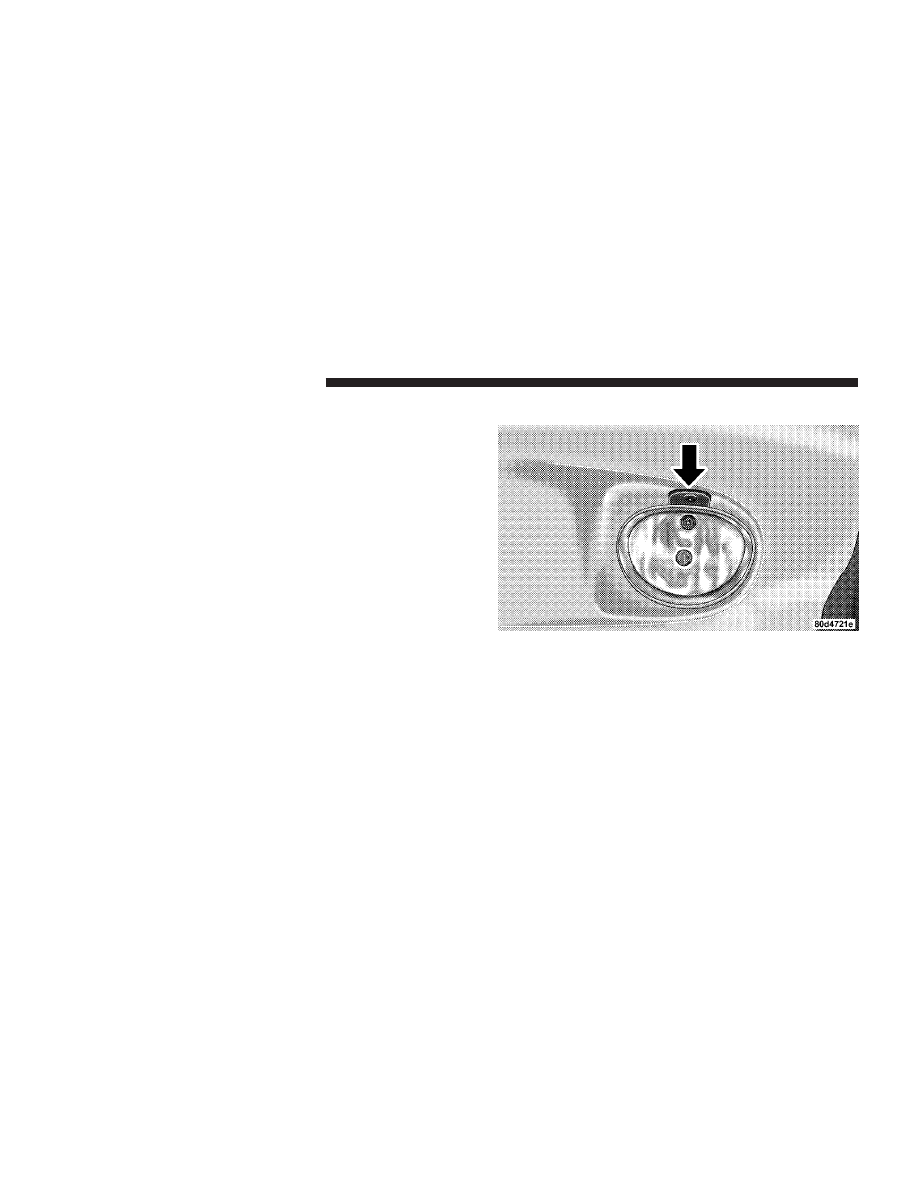

1. Remove the screw securing the fog light to the fascia
and pull the light away from the vehicle to expose the
bulb.

2. Remove the bulb by turning counter-clockwise. Pull
the bulb out of the light housing.

3. Remove the wiring connector from the bulb.

4. Insert new bulb and turn clockwise.

230

MAINTAINING YOUR VEHICLE

5. Connect the wiring connector to the new bulb and
reinstall the assembly.

Center Stop Light

1. Open the trunk and reach up under the package shelf.

2. Turn the bulb socket counterclockwise and remove it
from the housing.

3. Pull the bulb from the socket and replace the bulb.

4. Reinstall the bulb and socket assembly.

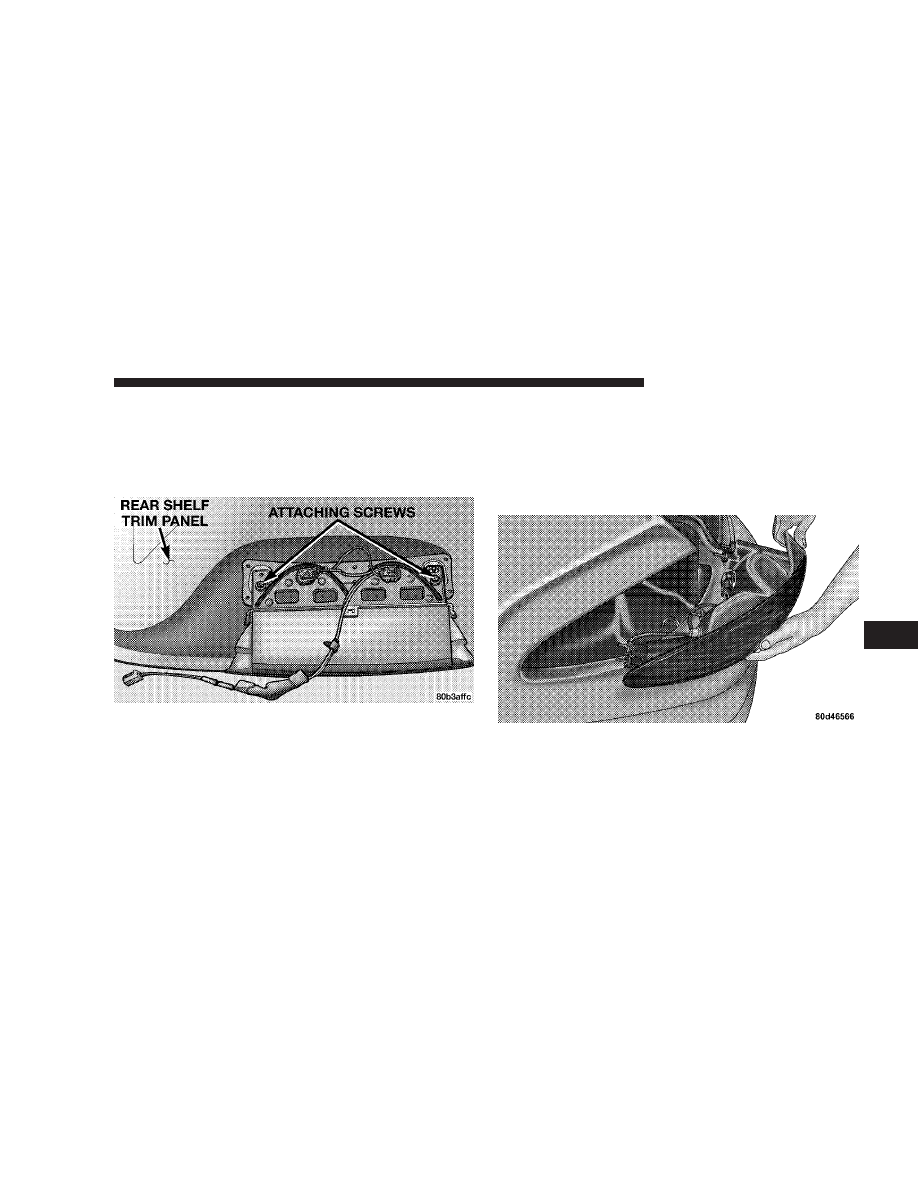

Tail, Stop, Back Up, and Turn Signal Lights

1. Open the trunk and remove the fasteners securing the
light housing to the body.

2. Pull the light housing from the body to expose the
wiring socket.

3. Turn the bulb socket counterclockwise to remove from
the housing. Pull the bulb out of the socket and remove
the bulb.

4. Replace the bulb, reinstall the bulb and socket assem-
bly and reattach the light housing.

MAINTAINING YOUR VEHICLE

231

7

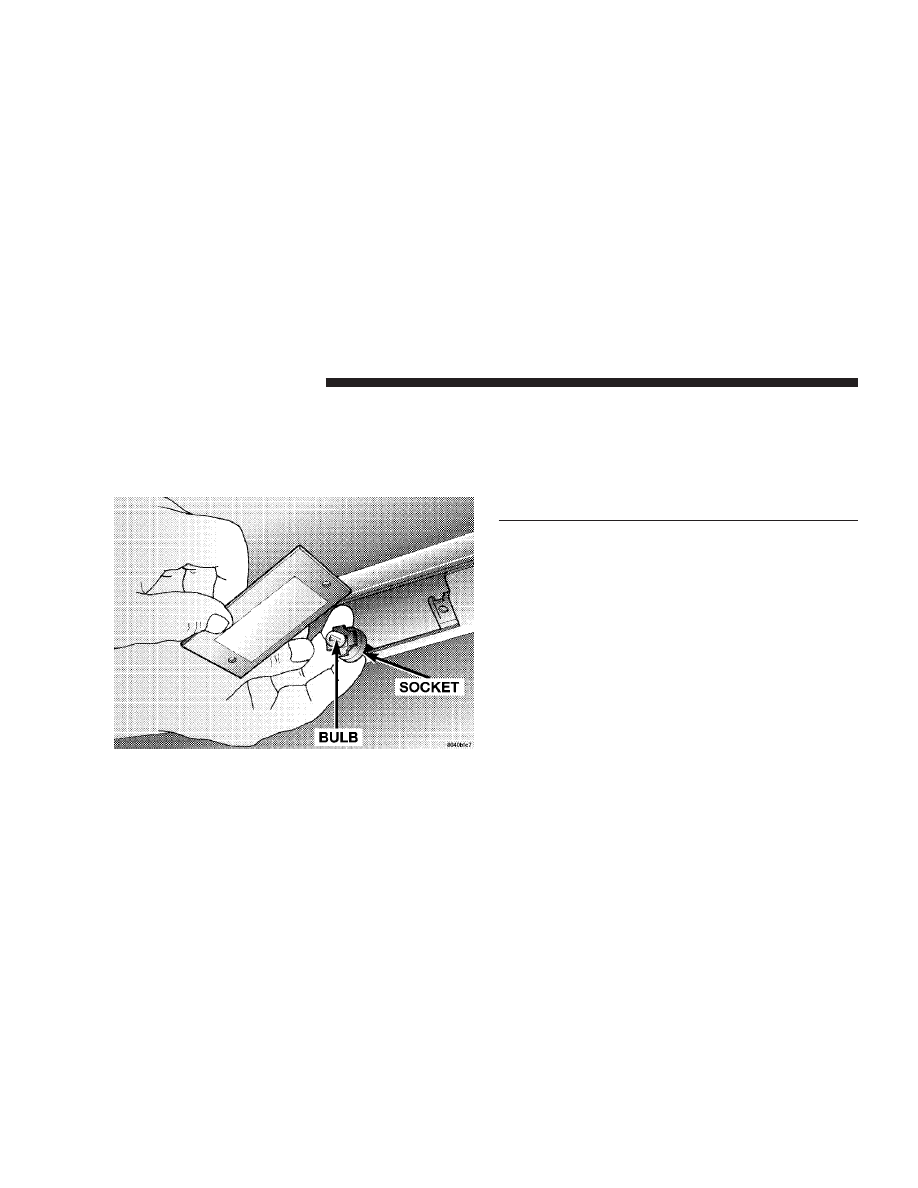

License Plate Light

1. Remove the screws securing the light to the rear fascia.

2. Remove the bulb and socket assembly and pull the
bulb from the socket.

3. Replace the bulb and reinstall the bulb and socket
assembly.

4. Reattach the light to the rear fascia.

SPECIFICATIONS

ENGINE

ALL

Oil Filter

Mopar 5281090 or equivalent

Thermostat

180°F (82°C)

Spark Plug

See Underhood Label

Spark Plug Gap

See Underhood Label

Firing Order

1-2-3-4-5-6

232

MAINTAINING YOUR VEHICLE
