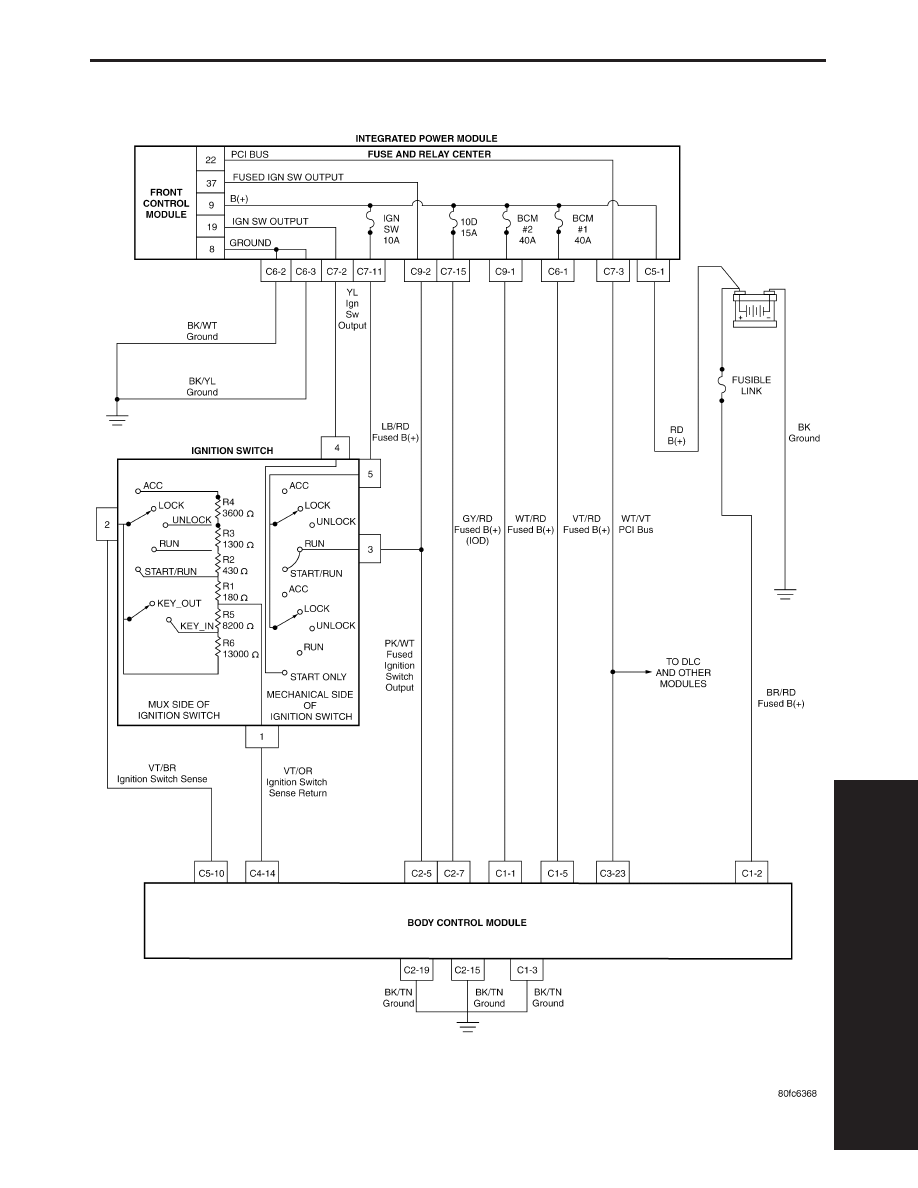

IGNITION SWITCH

S

C

H

E

M

A

T

I

C

D

I

A

G

R
A

M

S

1108

SCHEMATIC DIAGRAMS

10.7

IGNITION, POWER, ACCESSORY (Continued)

10.7.3

INTEGRATED POWER MODULE/BODY CONTROL MODULE POWER AND GROUNDS

S

C

H

E

M

A

T

I

C

D

I

A

G

R
A

M

S

1109

SCHEMATIC DIAGRAMS

10.8

INSTRUMENT CLUSTER

10.8.1

INSTRUMENT CLUSTER — BASE

S

C

H

E

M

A

T

I

C

D

I

A

G

R
A

M

S

1110

SCHEMATIC DIAGRAMS

10.8.2

INSTRUMENT CLUSTER & MESSAGE CENTER

S

C

H

E

M

A

T

I

C

D

I

A

G

R
A

M

S

1111
