BODY CONTROL MODULE C5

CAV

CIRCUIT

FUNCTION

1

L91 22WT/DB

HAZARD SWITCH SENSE

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

G20 20VT/BR

IGNITION SWITCH SENSE

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

G926 22VT/WT

REAR WIPER SWITCH MUX RETURN

17

L900 22WT/YL

HEADLAMP SWITCH MUX RETURN

18

L307 22WT/BR (RHD)

HEADLAMP SWITCH MUX

18

L307 20WT/BR (LHD)

HEADLAMP SWITCH MUX

19

-

-

20

-

-

21

-

-

22

-

-

23

-

-

24

-

-

25

L36 20WT/DB (EXPORT)

REAR FOG LAMP INDICATOR DRIVER

26

X20 22GY/WT

RADIO CONTROL MUX

27

G194 22VT/LG

HIGH BEAM/FRONT WASHER SWITCH MUX

28

W26 22BR/DB

REAR WIPER SWITCH MUX

29

W52 22BR/YL

FRONT WIPER SWITCH MUX

30

E2 22OR/BR

PANEL LAMPS DIMMER SIGNAL

31

L305 20WT/LB

TURN SIGNAL SWITCH MUX

32

-

-

33

-

-

34

L39 22WT/OR

FRONT FOG LAMP INDICATOR DRIVER

BRAKE FLUID LEVEL SWITCH

CAV

CIRCUIT

FUNCTION

A

B20 20DG/OR

BRAKE FLUID LEVEL SWITCH SENSE

B

Z420 20BK/OR

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1032

CONNECTOR PINOUTS

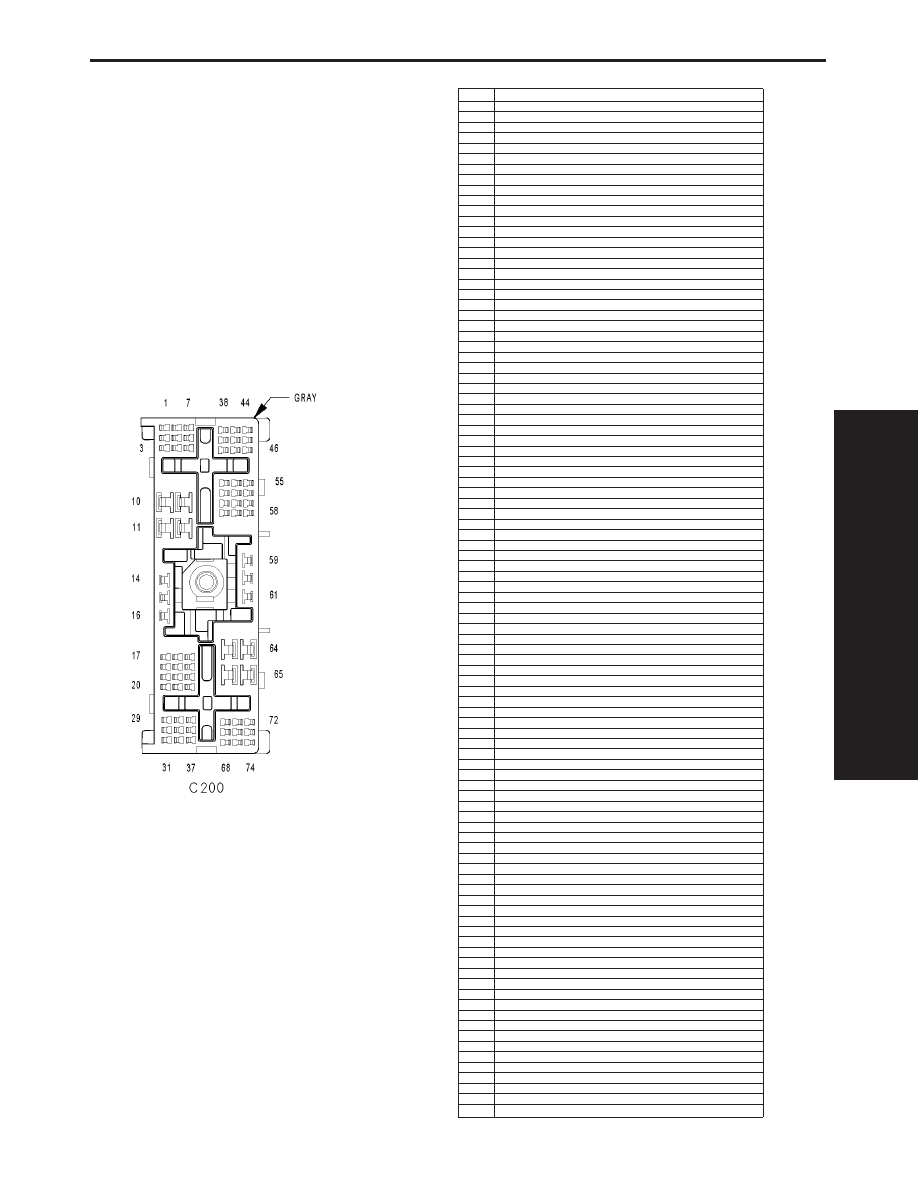

C200 - (BODY SIDE)

CAV

CIRCUIT

1

C151 18LB/DG (3 ZONE MTC EXCEPT EXPORT)

2

A106 20LB/RD

3

A108 20LG/RD

4

C59 20DB/LB (3 ZONE ATC)

4

C152 16LB/LG (3 ZONE MTC)

5

A128 18RD/OR (EXCEPT EXPORT)

5

P159 20TN/DG (EXPORT)

6

K32 18DB/YL

7

C53 22LB (3 ZONE ATC/MTC)

8

C16 20DB/GY (HEATED MIRRORS)

9

C22 22LB/WT (3 ZONE MTC)

9

D17 20WT/DG (3 ZONE ATC)

10

L13 20WT/YL (EXPORT)

10

C50 12DB/OR (3 ZONE MTC)

11

C7 12DB

12

D22 20WT/TN (3 ZONE ATC EXPORT)

12

Z135 12BK/LB (3 ZONE ATC EXCEPT EXPORT)

12

C153 12DB/BR (3 ZONE MTC)

13

Z849 12BK/OR (MEMORY)

14

A105 18DB/RD

15

A114 16GY/RD

16

F306 16DB/PK

17

C169 20DB/OR (3 ZONE ATC)

17

C154 20LB/OR (3 ZONE MTC)

18

C121 20DB/DG (3 ZONE MTC)

18

D22 20WT/TN (3 ZONE ATC EXCEPT EXPORT)

18

P171 20TN/YL (3 ZONE ATC EXPORT)

19

P160 18TN/LG (EXPORT)

20

F302 18GY/PK (ELECTRIC WIPER DE-ICER)

21

F2 18PK/YL

22

L78 18WT/OR (EXPORT)

22

Q102 18OR/LB (EXCEPT EXPORT)

23

Q103 18OR/LG (EXCEPT EXPORT)

23

P174 20TN/LB (EXPORT)

24

D25 20WT/VT

25

-

26

-

27

-

28

-

29

F20 22PK/WT

30

F100 18PK/VT

31

F201 18PK/OR

32

F504 20GY/PK (3 ZONE ATC)

32

F850 22LB/PK (3 ZONE MTC)

33

P7 20LG/DG (HEATED SEATS)

34

P8 20LG/WT (HEATED SEATS)

35

P64 22TN (MEMORY)

36

P65 22TN/VT (MEMORY)

37

P66 22TN/LG (MEMORY)

38

P67 22TN/OR (MEMORY)

39

P68 22TN/YL (MEMORY)

40

P69 22TN/WT (MEMORY)

41

P70 20TN/LB (MEMORY EXCEPT EXPORT)

41

P70 20TN/WT (MEMORY EXPORT)

42

P71 20TN/DG (MEMORY)

43

P72 20TN/GY (MEMORY)

44

P73 20TN/YL (MEMORY)

45

P74 18TN/YL (MEMORY)

46

P75 20TN/LG (MEMORY)

47

P112 22TN/OR (AUTOMATIC DAY/NIGHT MIRROR)

47

D123 20WT/BR (RHD)

48

B25 20DG/WT (EXPORT)

48

P114 22TN/WT (AUTOMATIC DAY/NIGHT MIRROR)

49

C154 20LB/OR (3 ZONE ATC/MTC)

50

Z104 18BK/LG (PREMIUM 8 SPEAKER)

51

X156 20GY/LB (PREMIUM 8 SPEAKER)

52

X154 20GY/YL (PREMIUM 8 SPEAKER)

53

R57 18LG/GY

54

-

55

R59 18LG/TN

56

-

57

P162 18LG/DG (EXPORT)

57

T55 20YL/VT (AUTOSTICK)

58

T751 20YL

59

X15 16GY/DG (PREMIUM 8 SPEAKER)

60

A701 18BR/RD

61

X3 20DG/VT

62

C54 22LB/YL (3 ZONE MTC EXCEPT LHD EXPORT)

62

X53 22DG (LHD EXPORT)

63

X54 22GY (LHD EXPORT)

63

A701 16BR/RD (EXCEPT LHD EXPORT)

64

X51 20DG/DB (EXCEPT LHD EXPORT)

64

X55 22DG/BR (LHD EXPORT)

65

X56 22GY/BR (LHD EXPORT)

65

X52 20GY/DB (EXCEPT LHD EXPORT)

66

X53 20DG (EXCEPT LHD EXPORT)

66

C54 22LB/YL (LHD EXPORT)

67

V37 20VT

68

X51 20DG/DB (LHD EXPORT)

68

X55 20DG/BR (EXCEPT LHD EXPORT)

69

X56 20GY/BR (EXCEPT LHD EXPORT)

69

X52 20GY/DB (LHD EXPORT)

70

X57 22DG/OR

71

X58 22GY/OR

72

X153 20DG/YL (PREMIUM 8 SPEAKER)

73

K900 20DB/DG

74

X155 20DG/LB (PREMIUM 8 SPEAKER)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1033

CONNECTOR PINOUTS

C200 - (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

C151 18LB/DG (3 ZONE MTC)

2

A106 20LB/RD

3

A108 20LG/RD

4

C59 22DB/LB (3 ZONE ATC)

4

C152 16 LB/LG (3 ZONE MTC)

5

A128 18RD/OR (EXCEPT EXPORT)

5

P159 20TN/DG (EXPORT)

6

K32 18DB/YL

7

C53 22LB (3 ZONE ATC/MTC)

8

C16 20DB/GY (HEATED MIRRORS)

9

D17 22WT/DG (3 ZONE ATC)

9

C22 20LB/WT (3 ZONE MTC)

10

C50 12DB/OR (3 ZONE MTC)

10

L13 20WT/YL (EXPORT)

11

C7 12DB

12

D22 20WT/TN (3 ZONE ATC EXPORT)

12

Z135 12BK/LB (3 ZONE ATC EXCEPT EXPORT)

12

C153 12DB/BR (3 ZONE MTC)

13

Z849 12BK/OR (MEMORY)

14

A105 16DB/RD

15

A114 16GY/RD

16

F306 18DB/PK

17

C169 22DB/OR (3 ZONE ATC)

17

C154 20LB/OR (3 ZONE MTC)

18

C121 20DB/DG (3 ZONE MTC)

18

D22 20WT/TN (3 ZONE ATC EXCEPT EXPORT)

18

P171 20TN/YL (3 ZONE ATC EXPORT)

19

P160 18TN/LG (EXPORT)

20

-

21

F2 18PK/YL

22

L78 20WT/OR (EXPORT)

22

Q102 18OR/LB (EXCEPT EXPORT)

23

Q103 18OR/LG (EXCEPT EXPORT)

23

P174 20TN/LB (EXPORT)

24

D25 20WT/VT

25

-

26

-

27

-

28

-

29

F20 20PK/WT

30

F100 18PK/VT

31

F201 18PK/OR

32

F504 20GY/PK (3 ZONE ATC)

32

F850 20LB/PK (3 ZONE MTC)

33

P7 20LG/DG (HEATED SEATS)

34

P8 22LG/WT (HEATED SEATS)

35

P64 20TN (MEMORY)

36

P65 20TN/VT (MEMORY)

37

P66 20TN/LG (MEMORY)

38

P67 20TN/OR (MEMORY)

39

P68 20TN/YL (MEMORY)

40

P69 20TN/WT (MEMORY)

41

P70 20TN/LB (MEMORY)

42

P71 20TN/DG (MEMORY)

43

P72 20TN/GY (MEMORY)

44

P73 20TN/VT (MEMORY)

45

P74 20TN/DB (MEMORY)

46

P75 20TN/LG (MEMORY)

47

P112 22TN/OR (AUTOMATIC DAY/NIGHT MIRROR)

48

P114 22TN/WT (AUTOMATIC DAY/NIGHT MIRROR)

48

B25 20DG/WT (EXPORT)

49

C154 22LB/OR (3 ZONE ATC)

49

C154 20LB/OR (3 ZONE MTC)

50

Z104 18BK/LG

51

X156 20GY/LB (PREMIUM 8 SPEAKER)

52

X154 20GY/YL (PREMIUM 8 SPEAKER)

53

R57 18LG/GY

54

-

55

R59 18LG/TN

56

-

57

-

58

T751 20YL

59

X15 16GY/DG (PREMIUM 8 SPEAKER)

60

A701 18BR/RD

61

X3 22 DG/VT

62

X53 20DG

63

X54 20GY

64

X55 20DG/BR

65

X56 20GY/BR

66

C54 22LB/YL (3 ZONE ATC RHD EXPORT)

66

C54 20LB/YL (3 ZONE ATC/ EXCEPT RHD EXPORT)

67

V37 22VT

68

X51 22DG/DB

69

X52 22GY/DB

70

X57 22DG/OR (EXCEPT LHD EXPORT)

70

X57 20DG/OR (LHD EXPORT)

71

X58 20GY/OR (LHD EXPORT)

71

X58 22GY/OR (EXCEPT LHD EXPORT)

72

X153 22DG/YL (PREMIUM 8 SPEAKER EXCEPT LHD EXPORT)

72

X153 20DG/YL (PREMIUM 8 SPEAKER LHD EXPORT)

73

K900 20DB/DG

74

X155 20DG/LB (PREMIUM 8 SPEAKER LHD EXPORT)

74

X155 22DG/LB (PREMIUM 8 SPEAKER EXCEPT LHD EXPORT)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1034

CONNECTOR PINOUTS

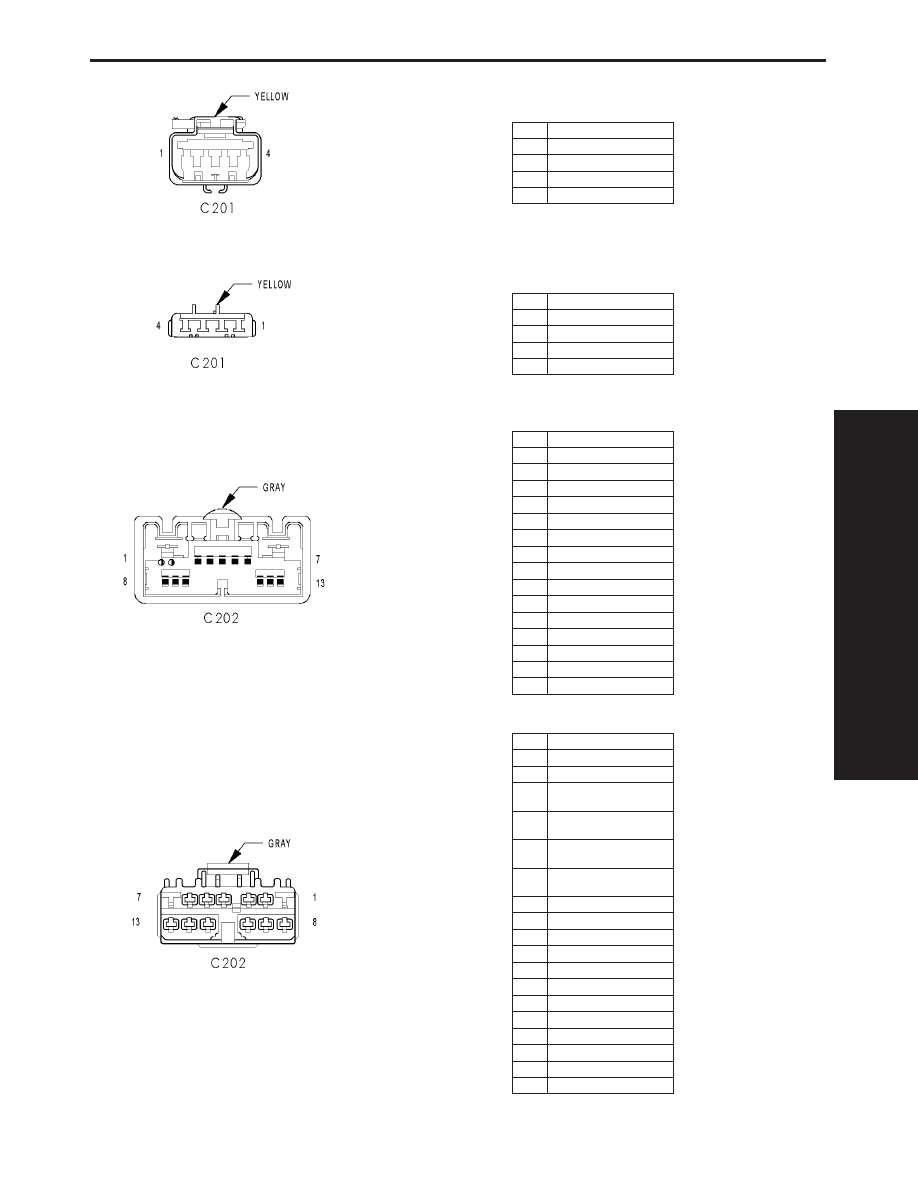

C201 - (BODY SIDE)

CAV

CIRCUIT

1

R53 18LG/YL

2

R55 18LG/DG

3

R54 18LB/YL

4

R56 18LB/DG

C201 - (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

R53 18LG/YL

2

R55 18LG/DG

3

R54 18LB/YL

4

R56 18LB/DG

C202 - (COMPONENT SIDE)

CAV

CIRCUIT

1

Z134 12BK/OR (ATC)

2

C56 20DB/LB (ATC)

2

C34 20DB/LB (MTC)

3

C32 20DB/TN

4

C33 20LB/BR

5

C61 20DB/LG (ATC)

5

C61 20LB/WT (MTC)

6

C35 20LB/OR

7

C7 12DB (ATC)

8

C132 20DB/YL (ATC)

9

C133 20DB/WT (ATC)

10

C161 20LB/WT (ATC)

11

C135 20DB/GY (ATC)

12

C21 20DB/LG

13

C121 20DB/DG

C202 - (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

Z134 12BK/OR (ATC LHD)

1

Z134 12BK/LG (ATC RHD)

2

C34 22DB/LB (MTC LHD
EXPORT)

2

C56 22DB/LB (ATC EXCEPT
LHD EXPORT)

2

C34 22DB/LB (MTC EXCEPT
LHD EXPORT)

2

C56 22DB/VT (ATC LHD
EXPORT)

3

C32 22DB/TN

4

C33 22LB/BR

5

C61 22DB/LG

6

C35 22LB/LG

7

C7 12DB (ATC)

8

C132 22DB/YL (ATC)

9

C133 22DB/WT (ATC)

10

C161 22LB/WT (ATC)

11

C135 22DB/GY (ATC)

12

C21 22LB

13

C121 22DB/DG (RHD)

13

C121 20DB/DG (LHD)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1035

CONNECTOR PINOUTS
