Chrysler Town, Dodge Caravan. Manual - part 682





POWERTRAIN CONTROL MODULE C2 (SBEC)

CAV

CIRCUIT

FUNCTION

41

V37 18VT

SPEED CONTROL SWITCH SIGNAL

42

C18 18LB/BR

A/C PRESSURE SENSOR SIGNAL

43

K900 18DB/DG

SENSOR GROUND

44

F888 18BR/PK

8 VOLT SUPPLY

45

-

-

46

A109 18OR/RD

FUSED B(+)

47

-

-

48

-

-

49

K39 18VT/DG

IDLE AIR CONTROL NO. 1 DRIVER

50

Z131 18BK/DG

GROUND

51

K141 18DB/YL

OXYGEN SENSOR 1/2 SIGNAL

52

-

-

53

-

-

54

-

-

55

-

-

56

V36 18VT/YL

SPEED CONTROL VACUUM SOLENOID CONTROL

57

K60 18VT/LG

IDLE AIR CONTROL NO. 2 DRIVER

58

-

-

59

D25 18WT/VT

PCI BUS

60

-

-

61

F855 18PK/YL (EXPORT)

5 VOLT SUPPLY

61

F855 20PK/YL (EXCEPT
EXPORT)

5 VOLT SUPPLY

62

B29 18DG/WT

SECONDARY BRAKE SWITCH SIGNAL

63

T10 18DG/LG

TORQUE MANAGEMENT REQUEST SENSE

64

C13 18LB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

65

D21 18WT/BR (EXPORT)

SCI TRANSMIT (PCM)

65

D21 20WT/BR (EXCEPT
EXPORT)

SCI TRANSMIT (PCM)

66

N7 18DB/OR

VEHICLE SPEED SENSOR SIGNAL

67

K51 18BR/WT

AUTOMATIC SHUT DOWN RELAY CONTROL

68

K52 18DB/WT

EVAPORATIVE EMISSION SOLENOID CONTROL

69

-

-

70

K70 18DB/BR

EVAPORATIVE EMISSION SOLENOID SENSE

71

-

-

72

K107 20VT/WT (EXCEPT
EXPORT)

LEAK DETECTION PUMP SWITCH SENSE

73

K173 18BR/VT

RADIATOR FAN RELAY CONTROL

74

K31 18BR

FUEL PUMP RELAY CONTROL

75

D20 20WT/LG

SCI RECEIVE (PCM)

76

T41 18YL/DB

PARK/NEUTRAL POSITION SWITCH SENSE (TRS T41)

77

K106 20VT/LB (EXCEPT
EXPORT)

LEAK DETECTION PUMP SOLENOID CONTROL

78

-

-

79

-

-

80

V35 18VT/OR

SPEED CONTROL VENT SOLENOID CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

536

CONNECTOR PINOUTS

POWERTRAIN CONTROL MODULE C3 (NGC)

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

K51 18BR/WT

AUTOMATIC SHUT DOWN RELAY CONTROL

4

-

-

5

V35 18VT/OR

S/C VENT CONTROL

6

K173 18BR/VT

RAD FAN RELAY CONTROL

7

V32 18VT/YL

S/C SUPPLY

8

-

-

9

K299 18BR/WT

O2 1/2 HEATER CONTROL

10

-

-

11

C13 18LB/OR

A/C CLUTCH RELAY CONTROL

12

V36 18VT/YL

S/C VACUUM CONTROL

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

-

-

19

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

20

K52 18DB/WT

EVAP PURGE CONTROL

21

T141 18YL (MTX)

FUSED IGNITION SWITCH OUTPUT (START)

22

-

-

23

B29 18DG/WT

BRAKE SWITCH SIGNAL

24

-

-

25

-

-

26

-

-

27

-

-

28

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

29

K70 18DB/BR

EVAP PURGE SIGNAL

30

-

-

31

C18 18LB/BR

A/C PRESSURE SIGNAL

32

K91 18DB/YL

BATTERY TEMP SIGNAL

33

-

-

34

V37 18VT

S/C SWITCH SIGNAL

35

K107 20VT/WT

NVLD SWITCH SIGNAL

36

-

-

37

K31 18BR

FUEL PUMP RELAY CONTROL

38

T752 18DG/OR

STARTER RELAY CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

537

CONNECTOR PINOUTS

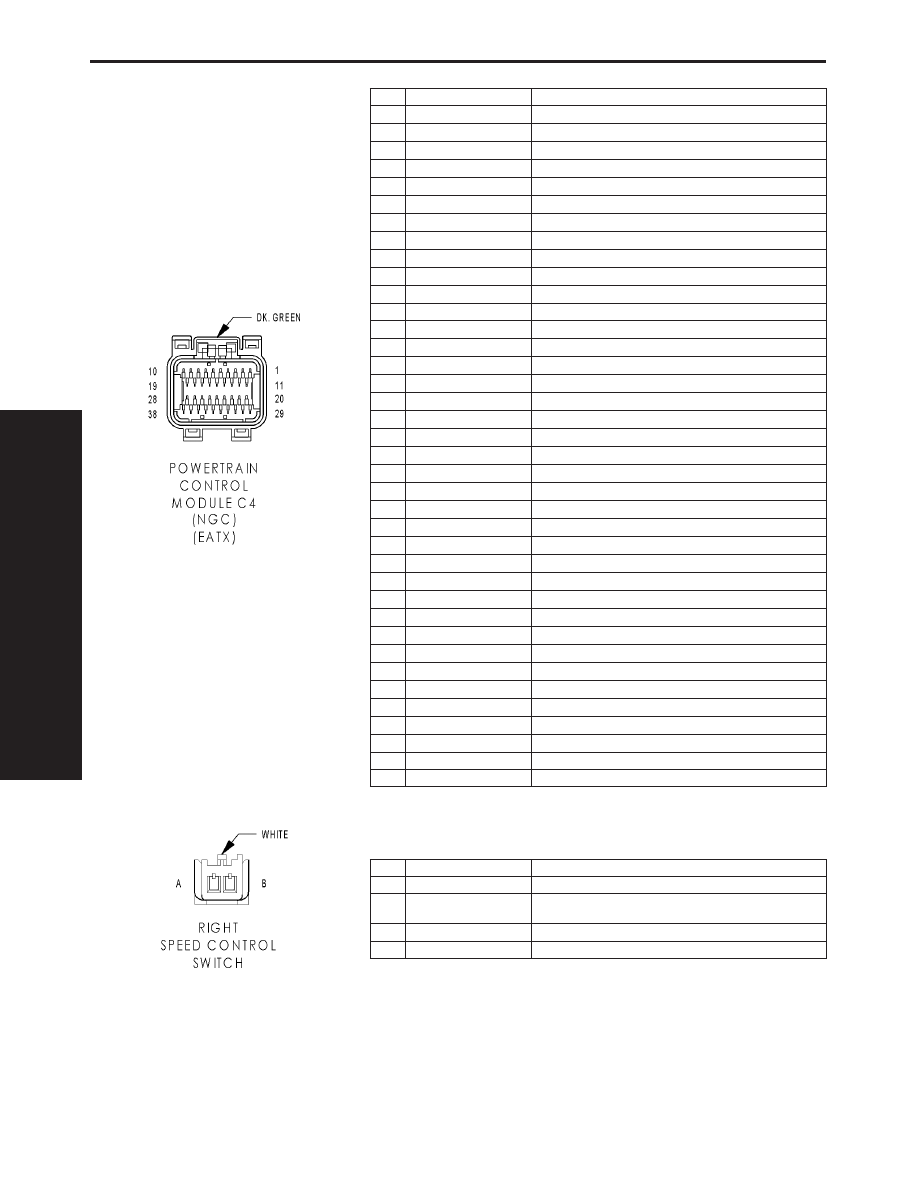

POWERTRAIN CONTROL MODULE C4 (NGC) (EATX)

CAV

CIRCUIT

FUNCTION

1

T60 18YL/GY

OVERDRIVE SOLENOID CONTROL

2

T59 18YL/LB

UNDERDRIVE SOLENOID CONTROL

3

-

-

4

-

-

5

-

-

6

T19 18YL/DB

2-4 SOLENOID CONTROL

7

-

-

8

-

-

9

-

-

10

T20 18DG/WT

LOW/REVERSE SOLENOID CONTROL

11

-

-

12

Z133 16BK/LG

GROUND

13

Z133 16BK/LG

GROUND

14

-

-

15

T1 18DG/LB

TRS T1 SENSE

16

T3 18DG/DB

TRS T3 SENSE

17

-

-

18

T15 18YL/BR

TRANSMISSION CONTROL RELAY CONTROL

19

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

20

-

-

21

-

-

22

T9 18DG/TN

OVERDRIVE PRESSURE SWITCH SENSE

23

-

-

24

-

-

25

-

-

26

-

-

27

T41 18DG/GY

TRS T41 SENSE

28

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

29

T50 18YL/TN

LOW/REVERSE PRESSURE SWITCH SENSE

30

T47 18YL/DG

2-4 PRESSURE SWITCH SENSE

31

-

-

32

T14 18DG/BR

OUTPUT SPEED SENSOR SIGNAL

33

T52 18DG/WT

INPUT SPEED SENSOR SIGNAL

34

T13 18DG/VT

SPEED SENSOR GROUND

35

T54 18DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

36

-

-

37

T42 18DG/YL

TRS T42 SENSE

38

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

RIGHT SPEED CONTROL SWITCH

CAV

CIRCUIT

FUNCTION

A

V37 20VT/TN (EXPORT)

SPEED CONTROL SWITCH SIGNAL

A

V37 20DG/VT (EXCEPT
EXPORT)

SPEED CONTROL SWITCH SIGNAL

A

V37 18VT (2.4L)

S/C SWITCH SIGNAL

B

Z23 20BK/VT

RIGHT SPEED CONTROL SWITCH GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

538

CONNECTOR PINOUTS

SENTRY KEY IMMOBILIZER MODULE

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

F20 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

Z120 22BK/WT

GROUND

6

A114 20GY/RD (LHD EX-
PORT)

FUSED B(+) (I.O.D.)

6

A114 18GY/RD (EXCEPT
LHD EXPORT)

FUSED B(+) (I.O.D.)

SPEED CONTROL SERVO (GAS)

CAV

CIRCUIT

FUNCTION

1

V36 18VT/YL (3.3L/3.8L)

SPEED CONTROL VACUUM SOLENOID CONTROL

1

V36 18VT/YL (2.4L)

S/C VACUUM CONTROL

2

V35 18VT/OR (2.4L)

S/C VENT CONTROL

2

V35 18VT/OR (3.3L/3.8L)

SPEED CONTROL VENT SOLENOID CONTROL

3

V30 20VT/WT

SPEED CONTROL BRAKE SWITCH OUTPUT

4

Z155 18BK/LG

GROUND

THROTTLE POSITION SENSOR (GAS)

CAV

CIRCUIT

FUNCTION

1

K900 18DB/DG

SENSOR GROUND

2

K22 18BR/OR (3.3L/3.8L)

THROTTLE POSITION SENSOR SIGNAL

2

K22 18BR/OR (2.4L)

TP SIGNAL

3

F855 18PK/YL (3.3L/3.8L)

5 VOLT SUPPLY

3

F855 20PK/YL (2.4L)

5 VOLT SUPPLY

TRANSMISSION RANGE SENSOR (EATX)

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

T13 18DG/VT

SPEED SENSOR GROUND

4

T54 18DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

5

T41 18DG/GY (3.3L/3.8L)

TRS T41 SENSE

6

-

-

7

T1 18DG/LB

TRS T1 SENSE

8

T3 18DG/DB

TRS T3 SENSE

9

T42 18DG/YL

TRS T42 SENSE

10

T41 18YL/DB (3.3L/3.8L)

PARK/NEUTRAL POSITION SWITCH SENSE (TRS T41)

10

T41 18DG/GY (2.4L)

TRS T41 SENSE

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

539

CONNECTOR PINOUTS
