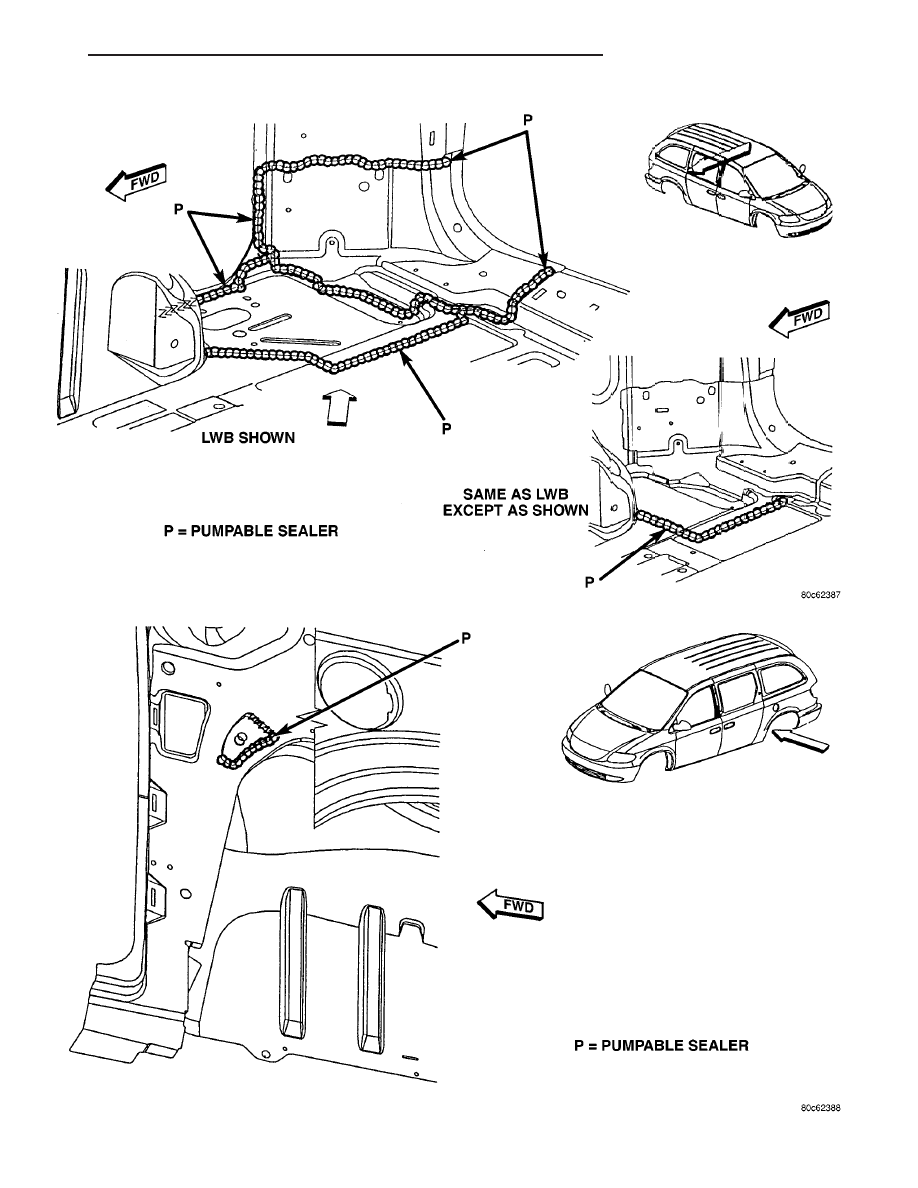

Fig. 34 FLOOR PAN SEAMS - LEFT AND RIGHT SIDES

Fig. 35 FLOOR PAN & REAR WHEELHOUSE AREA - LEFT AND RIGHT SIDES

23 - 144

BODY STRUCTURE

RS

SEALER LOCATIONS (Continued)

Fig. 36 FLOOR PAN SILL & D-PILLAR SEAMS - LEFT AND RIGHT SIDES

Fig. 37 LEFT SIDE SEAT ANCHOR REINFORCEMENT - SHORT WHEEL BASE ONLY

RS

BODY STRUCTURE

23 - 145

SEALER LOCATIONS (Continued)

Fig. 38 UNDERBODY - LEFT AND RIGHT SIDES

Fig. 39 ROOF TOP JOINT & UPPER FRONT SLIDING DOOR - LEFT AND RIGHT SIDES

23 - 146

BODY STRUCTURE

RS

SEALER LOCATIONS (Continued)

Fig. 40 ROOF TOP JOINT & UPPER REAR SLIDING DOOR - LEFT AND RIGHT SIDES

Fig. 41 ROOF TOP JOINT & WINDSHIELD OPENING - LEFT AND RIGHT SIDES

RS

BODY STRUCTURE

23 - 147

SEALER LOCATIONS (Continued)
