SLIDING DOOR
WEATHERSTRIP

REMOVAL

(1) Open sliding door.
(2) Remove door opening sill plate.
(3) Loosen B-pillar trim covers.
(4) Loosen quarter panel trim panels.
(5) From splice at the bottom center of door open-

ing, pull weatherstrip from pinch flange around door
opening.

INSTALLATION

(1) Place splice at the bottom center of door open-

ing, pushing weatherstrip onto pinch flange around
door opening.

(2) Tighten quarter panel trim panels.
(3) Tighten B-pillar trim covers.
(4) Install door opening sill plate.
(5) Close sliding and check alignment.

FRONT DOOR INNER BELT
MOLDING

REMOVAL

(1) Remove door trim panel.
(2) Peel upper corner seals away form inner belt

molding to clear removal path.

(3) Pull inner belt molding upward to disengage

retaining channel in bottom of molding from door
panel flange (Fig. 1).

(4) Remove inner belt molding from vehicle.

INSTALLATION

(1) Place inner belt molding in position on door

(Fig. 1).

(2) Push inner belt molding downward to engage

retaining channel onto door panel flange.

(3) Install upper corner seals in proper location.
(4) Install door trim panel.

23 - 112

WEATHERSTRIP/SEALS

RS

SUNROOF

TABLE OF CONTENTS

page

page

SUNROOF

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 113

DIAGNOSIS AND TESTING - SUNROOF

. . . . . 113

DRAIN TUBE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 117

GLASS PANEL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 117

ADJUSTMENTS

SUNROOF GLASS PANEL ADJUSTMENT

. . 117

SUNROOF ASSEMBLY

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 117

SUNSHADE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 118

WIND DEFLECTOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 118

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 118

WATER CHANNEL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 118

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 118

SUNROOF MOTOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 118

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 118

ADJUSTMENTS

ADJUSTMENT

. . . . . . . . . . . . . . . . . . . . . . . 119

SUNROOF SWITCH

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 120

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 120

SUNROOF

DESCRIPTION

WARNING: Keep fingers and other body parts out
of sunroof opening at all times.

The sun roof features consists of: (Fig. 1)
• Sun roof glass

• Sun roof sun shade
The sunroof power sliding glass panel and sun-

shade can be positioned anywhere along its travel,
rearward of glass panel front edge.

The sunroof is electrically operated from a switch

located in the overhead console. To operate the sun-
roof the ignition switch must be in the Accessory or
On/Run position. Both switchs are a rocker style
design that open or close the sunroof. When pressing
and releasing the open button once, the sunroof will
express open to the comfort stop and the wind deflec-
tor will raise. If the button is pressed a second time,
the sunroof will continue to open to full travel unless
the button is released, at which time it will stop in
that position. Pressing and holding the close button
will close the sunroof. If the close button is released
before the glass fully closes, the sunroof will stop in
that position. The vent switch operates in a similar
manor. The sunroof will also operate for up to fifteen
minutes after the ignition key is turned off for cus-
tomer comfort and convenance while parking.

DIAGNOSIS AND TESTING - SUNROOF

Refer to Sunroof Diagnostic Chart for possible

causes. Before beginning sunroof diagnostics verify
that all other power accessories are in proper operat-
ing condition. If not, a common electrical problem
may exist. Refer to Wiring Diagrams, in this publica-
tion for circuit, splice and component descriptions.
Check the condition of the circuit protection (20 amp
circuit breaker in the Junction Block). Inspect all
wiring connector pins for proper engagement and
continuity. Check for battery voltage at the power
sunroof controller, refer to Wiring Diagrams, for cir-
cuit information. If battery voltage of more than 10
volts is detected at the controller, proceed with the
following tests (the controller will not operate at less
than 10 volts).

Before beginning diagnosis for wind noise or water

leaks, verify that the problem was not caused by
releasing the control switch before the sunroof was
fully closed. The sunroof module has a water-man-
agement system. If however, the sunroof glass is in a
partial closed position, high pressure water may be
forced beyond the water management system bound-
aries and onto the headlining.

RS

SUNROOF

23 - 113

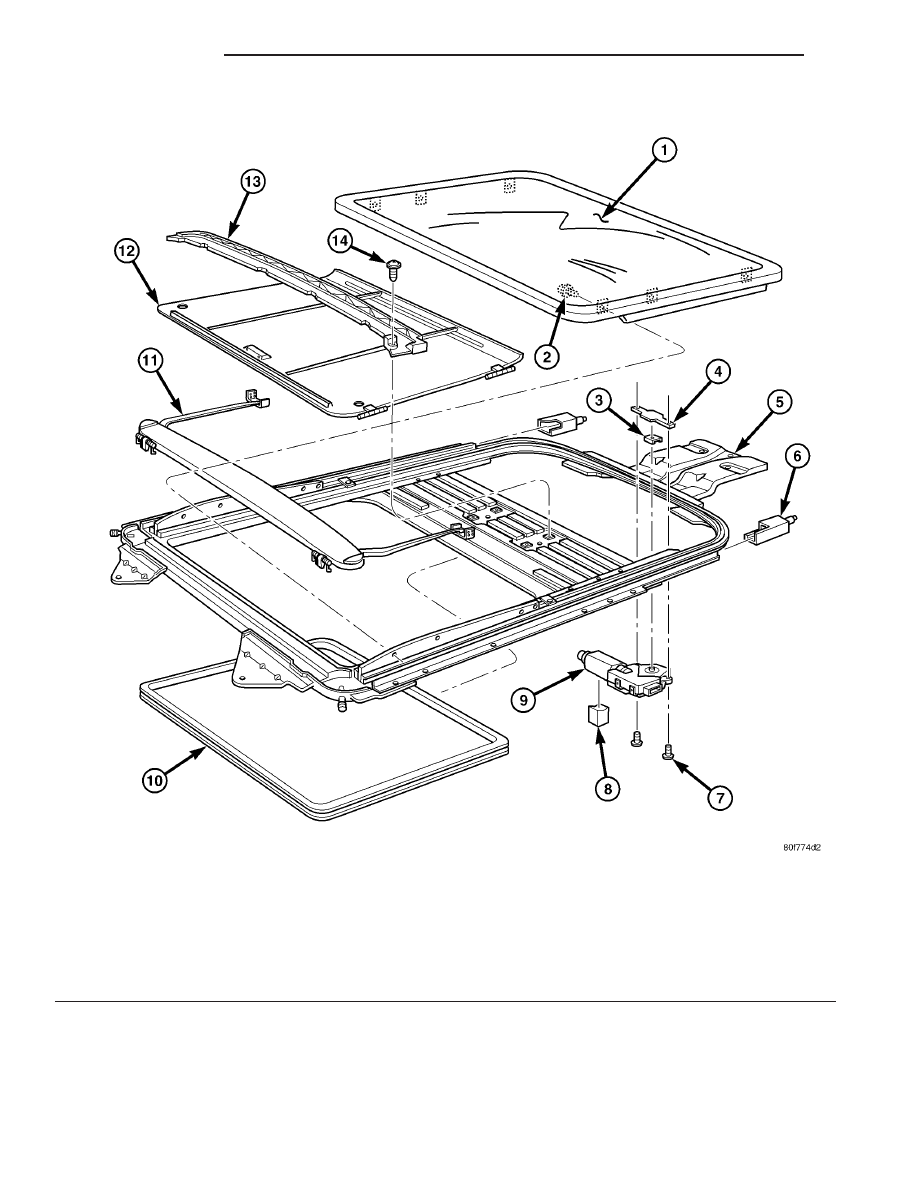

Fig. 1 SUNROOF ASSEMBLY

1 - Glass Assembly

8 - Insulator

2 - Screw(s)

9 - Motor

3 - Motor Clip

10 - Lace

4 - Motor Cover

11 - Wind Deflector

5 - U-Frame Assembly

12 - Sun Shade

6 - Rear Drain Covers

13 - Water Channel

7 - Screw(s)

14 - Screw(s)

23 - 114

SUNROOF

RS

SUNROOF (Continued)

SUNROOF DIAGNOSIS CHART

SYMPTOM

POSSIBLE CAUSE

Sunroof motor inoperative.

Faulty control switch.

Faulty circuit ground between sunroof module, control switch,
and body harness.

Faulty power circuit between sunroof module, control switch,
and body harness.

Faulty sunroof drive motor.

Faulty sunroof module.

Audible whine when switch is depressed,
sunroof does not operate.

Faulty sunroof drive motor.

Binding cable.

Audible clicking or ratcheting when switch is
pressed, sunroof does not operate.

Broken or worn drive cable.

Worn drive motor gear.

Mechanisms not synchronized.

Sunroof vents and opens, but does not close.

Broken or disengaged trough guide

Binding cable.

Faulty circuit.

Faulty control switch.

Faulty sunroof module.

Faulty drive motor.

Sunroof vents, but does not open.

Binding cable or mechanism.

Faulty circuit.

Faulty switch.

Faulty sunroof module.

Sunroof does not vent

Binding cable or mechanism.

Faulty circuit.

Faulty control switch.

Faulty sunroof module.

Sunroof water leak.

Drain tubes clogged or kinked or disconnected from the
sunroof.

Glass panel improperly adjusted.

Faulty glass panel seal.

Gurgling sound from sunroof

Low spot in drain hose routing, allowing water to stand.

Wind noise from sunroof.

Glass panel compression to the roof opening not consistant.

Wind deflector not deploying properly.

Glass not installed or adjusted properly.

Faulty glass panel seal.

RS

SUNROOF

23 - 115

SUNROOF (Continued)
