(2) Install regulator valve spring retainer (Fig.

354).

(3) Install dual retainer plate using Tool 6301 (Fig.

355).

(4) Verify that all retainers are installed as shown

in (Fig. 356). Retainers should be flush or below
valve body surface.

(5) Install check balls into position as shown in

(Fig. 357). If necessary, secure them with petrolatum
or transmission assembly gel for assembly ease.

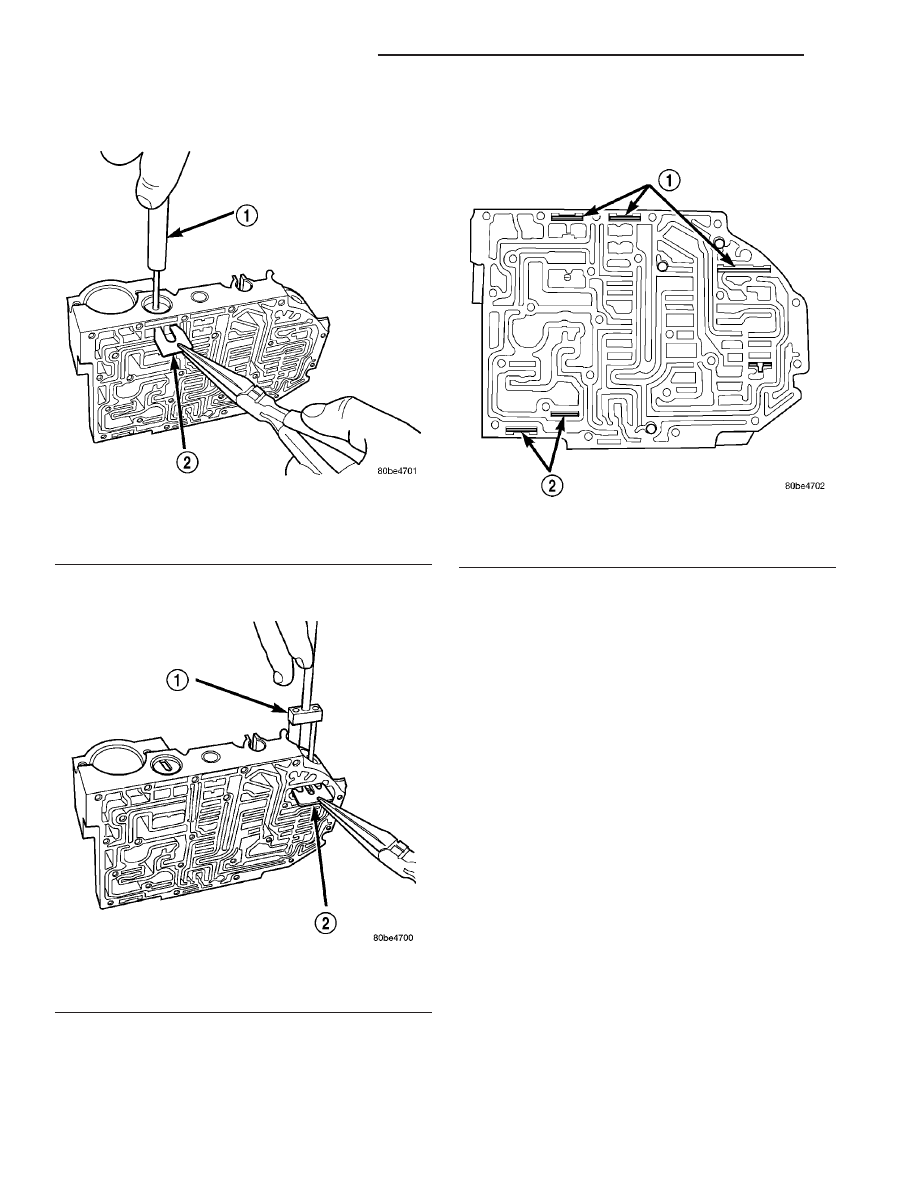

Fig. 354 Install Regulator Valve Spring Retainer

using Tool 6302

1 - TOOL 6302
2 - RETAINER

Fig. 355 Install Dual Retainer Plate using Tool 6301

1 - TOOL 6301
2 - RETAINER

Fig. 356 Valve Retainer Location

1 - RETAINER
2 - RETAINER

21 - 258

41TE AUTOMATIC TRANSAXLE

RS

VALVE BODY (Continued)

(6) Install thermal valve into transfer plate (Fig.

358).

(7) Install separator plate to valve body (Fig. 359).

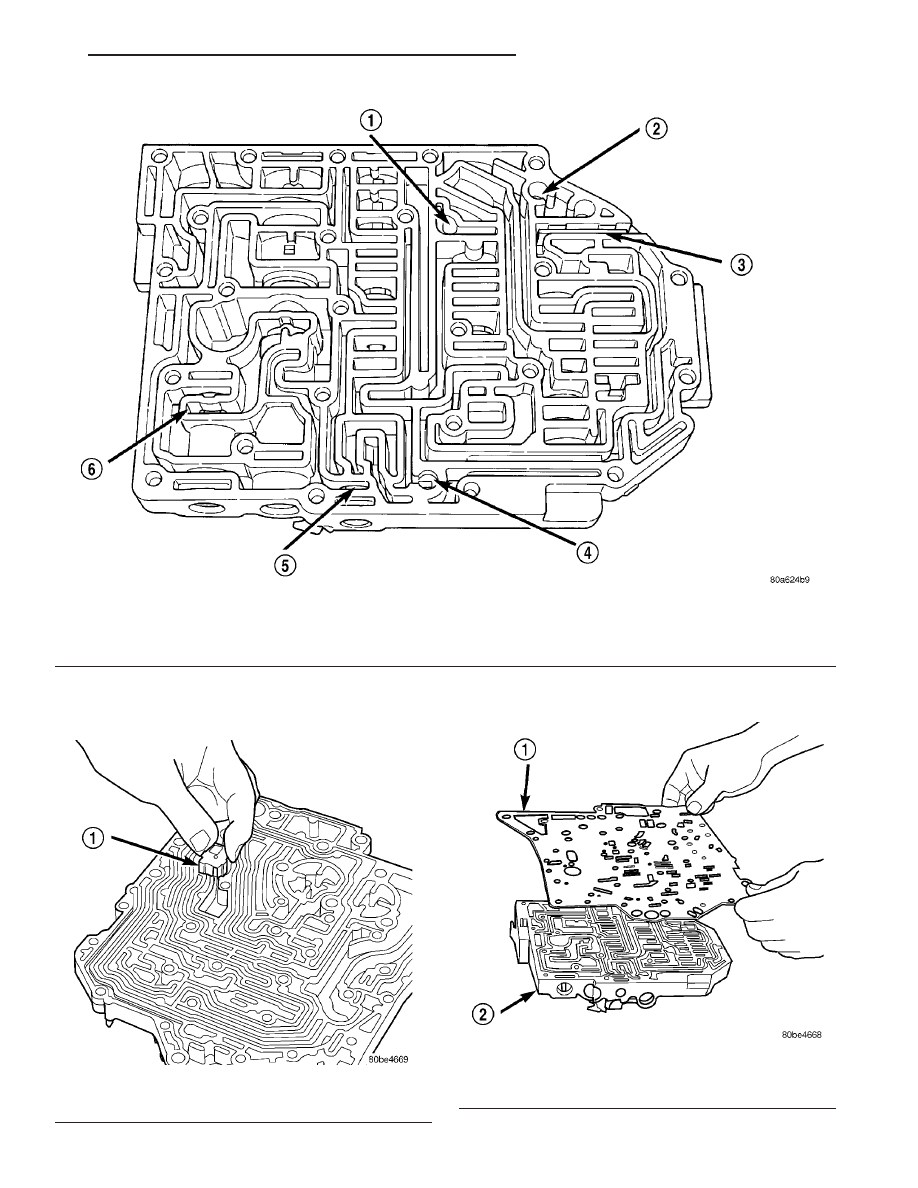

Fig. 357 Ball Check Location

1 - (#4) BALL CHECK LOCATION
2 - (#2) BALL CHECK LOCATION
3 - RETAINER

4 - (#3) BALL CHECK LOCATION
5 - LOW/REVERSE SWITCH VALVE
6 - T/C LIMIT VALVE

Fig. 358 Install Thermal Valve

1 - THERMAL VALVE

Fig. 359 Install Separator Plate

1 - SEPARATOR PLATE
2 - VALVE BODY

RS

41TE AUTOMATIC TRANSAXLE

21 - 259

VALVE BODY (Continued)

(8) Install the overdrive clutch (#5) check valve to

separator plate (Fig. 360)

(9) Install oil screen to separator plate (Fig. 361).

(10) Install transfer plate to valve body and sepa-

rator plate. Make sure oil screen and #5 check valve
do not bind (Fig. 362).

(11) Install twenty-four transfer plate to valve

body screws (Fig. 363) and torque to 5 N·m (45 in.
lbs.).

Fig. 360 Install Overdrive Clutch (#5) Check Valve

1 - OVERDRIVE CLUTCH (#5) CHECK VALVE

Fig. 361 Install Oil Screen

1 - OIL SCREEN

Fig. 362 Install Transfer Plate

1 - TRANSFER PLATE

Fig. 363 Install Valve Body to Transfer Plate Screws

1 - SCREW (24)
2 - TRANSFER PLATE
3 - VALVE BODY

21 - 260

41TE AUTOMATIC TRANSAXLE

RS

VALVE BODY (Continued)

(12) Install 2/4 Accumulator components as shown

in (Fig. 364).

(13) Torque 2/4 Accumulator retainer to 5 N·m (45

in. lbs.) (Fig. 365).

(14) Install

Manual

Shaft/Rooster

Comb

and

Transmission Range Sensor (Fig. 366).

(15) Make sure Manual Valve control pin is con-

tained within the rooster comb slot (Fig. 367). Install
Transmission Range Sensor retaining screw (Fig.
367) and torque to 5 N·m (45 in. lbs.).

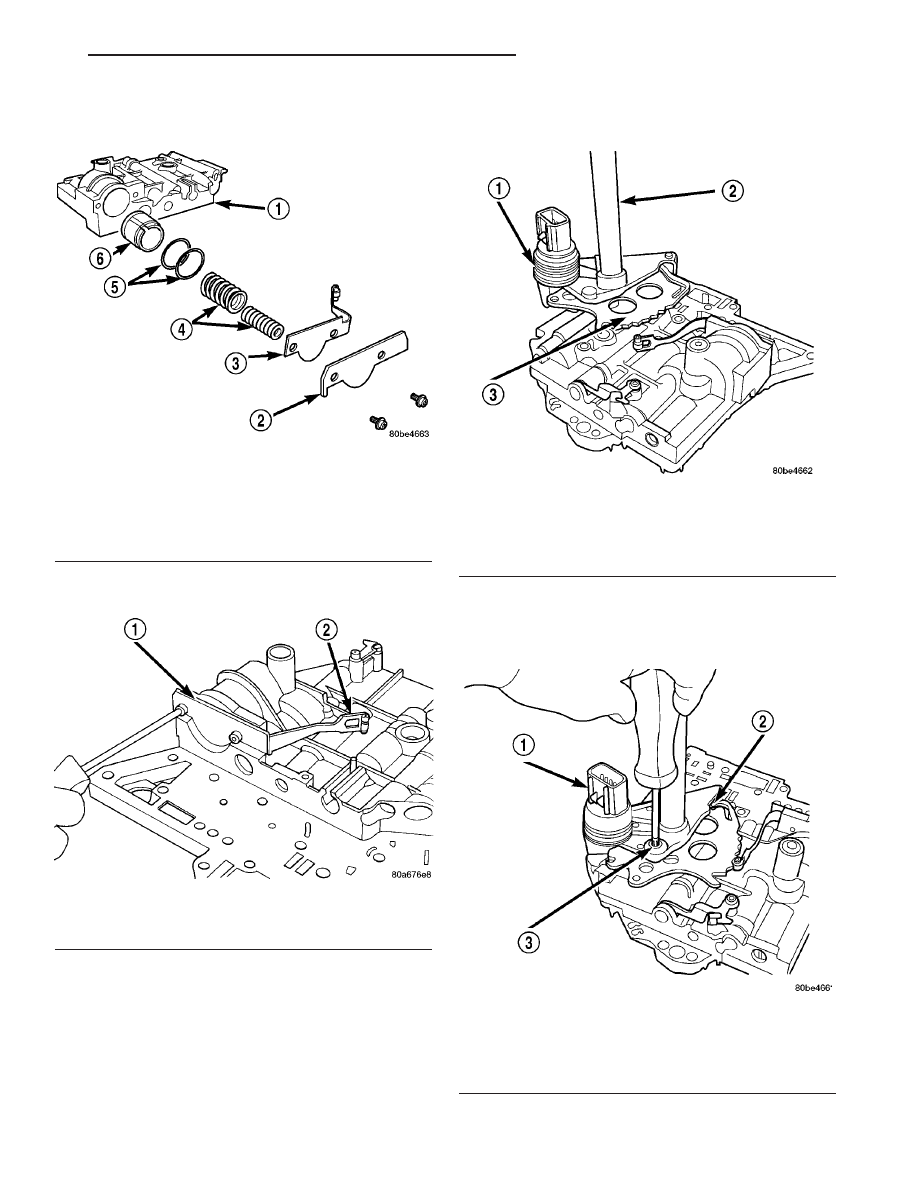

Fig. 364 2/4 Accumulator Assembly

1 - VALVE BODY
2 - RETAINER PLATE
3 - DETENT SPRING
4 - SPRINGS
5 - SEALS
6 - PISTON

Fig. 365 2/4 Accumulator Retaining Plate

1 - 2–4 ACCUMULATOR RETAINING PLATE
2 - DETENT SPRING

Fig. 366 Install Manual Shaft/Rooster Comb and

Transmission Range Sensor

1 - TRANSMISSION RANGE SENSOR
2 - MANUAL SHAFT
3 - ROOSTER COMB

Fig. 367 Install Transmission Range Sensor

Retaining Screw

1 - TRANSMISSION RANGE SENSOR
2 - MANUAL VALVE CONTROL PIN
3 - RETAINING SCREW

RS

41TE AUTOMATIC TRANSAXLE

21 - 261

VALVE BODY (Continued)
