(58) Compress low/reverse piston return spring

and remove snap ring (Fig. 76).

(59) Remove low/reverse spring compressor tool

and low reverse piston return spring (Fig. 77).

(60) Using a suitable punch , drive out park guide

bracket pivot shaft plug (Fig. 78).

(61) Using ordinary pliers, remove pivot shaft and

guide bracket assembly (Fig. 79).

Fig. 76 Remove Snap Ring

1 - SNAP RING OPENING MUST BE BETWEEN SPRING LEVERS
(AS SHOWN)
2 - SNAP RING PLIERS
3 - TOOL 6057

Fig. 77 Low/Reverse Piston Return Spring

1 - LOW/REVERSE PISTON RETURN SPRING
2 - PISTON

Fig. 78 Remove Anchor Shaft and Plug

1 - GUIDE BRACKET ANCHOR SHAFT
2 - PIVOT SHAFT
3 - ANCHOR SHAFT PLUG

Fig. 79 Pivot Shaft and Guide Bracket

1 - ANTIRACHET SPRING
2 - GUIDE BRACKET
3 - PIVOT SHAFT
4 - PAWL

21 - 142

41TE AUTOMATIC TRANSAXLE

RS

41TE AUTOMATIC TRANSAXLE (Continued)

(62) Inspect guide bracket components for exces-

sive wear and replace if necessary (Fig. 80).

(63) Remove low/reverse clutch piston (Fig. 81).

(64) Remove

low/reverse

piston

retainer-to-case

screws (Fig. 82).

(65) Remove low/reverse piston retainer (Fig. 83).

Fig. 80 Guide Bracket Disassembled

1 - ANTIRATCHET SPRING
2 - GUIDE BRACKET
3 - SPLIT SLEEVE
4 - SPACER
5 - PAWL
6 - STEPPED SPACER

Fig. 81 Remove Low/Reverse Clutch Piston

1 - LOW/REVERSE CLUTCH PISTON
2 - D-RING SEAL
3 - D-RING SEAL

Fig. 82 Remove Piston Retainer Attaching Screws

1 - LOW/REVERSE CLUTCH PISTON RETAINER
2 - SCREWDRIVER
3 - TORX-LOC SCREWS

Fig. 83 Remove Piston Retainer

1 - LOW/REVERSE CLUTCH PISTON RETAINER
2 - GASKET

RS

41TE AUTOMATIC TRANSAXLE

21 - 143

41TE AUTOMATIC TRANSAXLE (Continued)

(66) Remove

low/reverse

piston

retainer-to-case

gasket (Fig. 84).

(67) Using a hammer and suitable drift, drive out

inner output bearing cup (Fig. 85).

(68) Using tool 6062, remove outer output bearing

cup (Fig. 86).

ASSEMBLY

CAUTION:

The

cooler

bypass

valve

must

be

replaced if transaxle failure has occurred. Do not
attempt to reuse or clean old valve.

NOTE: If transaxle is being overhauled (clutch
and/or seal replacement), the TCM/PCM Quick Learn
procedure must be performed. (Refer to 8 - ELEC-
TRICAL/ELECTRONIC CONTROL MODULES/TRANS-
MISSION

CONTROL

MODULE

-

STANDARD

PROCEDURE)

(1) Install both output bearing cups using Tool

5050 (Fig. 87).

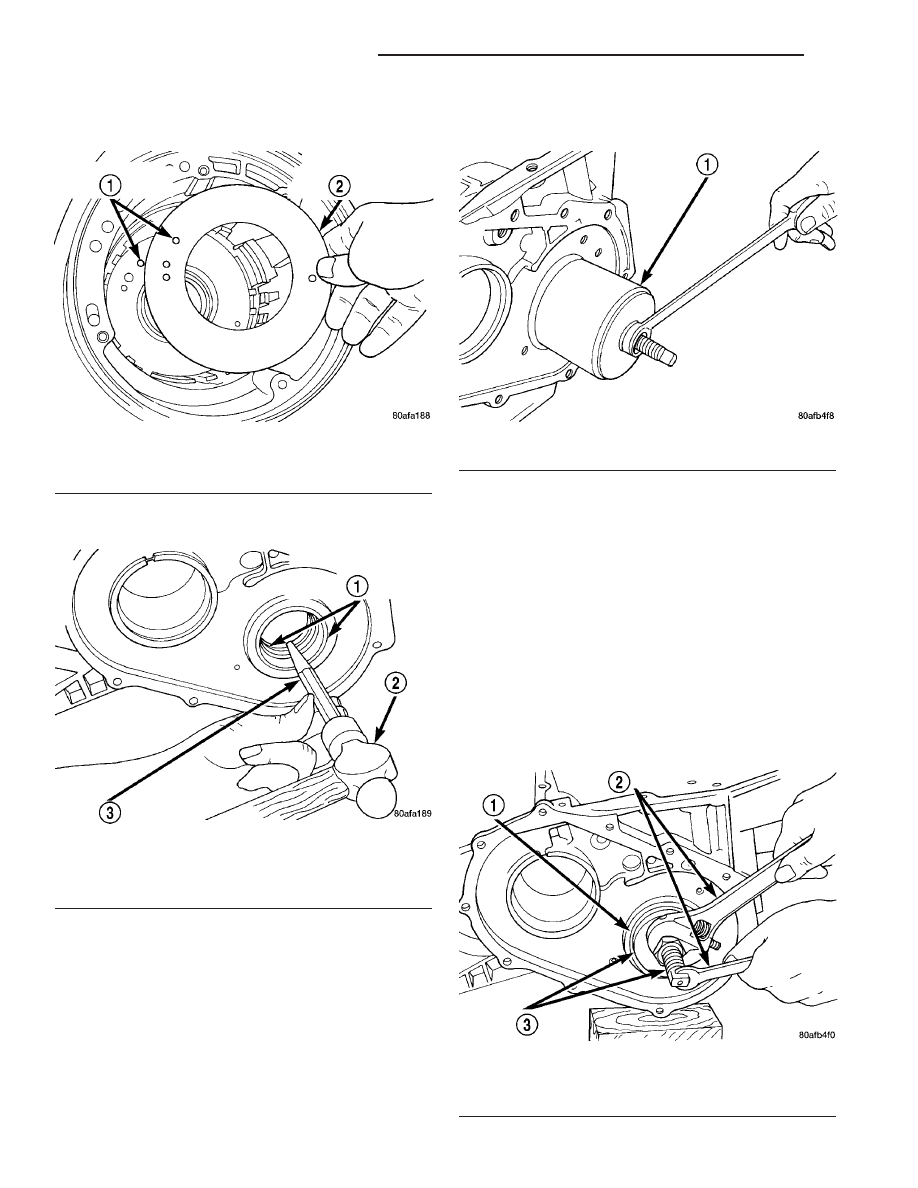

Fig. 84 Remove Piston Retainer Gasket

1 - GASKET HOLES MUST LINE UP
2 - LOW/REVERSE CLUTCH PISTON RETAINER GASKET

Fig. 85 Remove Output Bearing Inner Cup

1 - OUTPUT BEARING CUPS (REPLACE IN PAIRS)
2 - HAMMER
3 - BRASS DRIFT

Fig. 86 Remove Output Bearing Outer Cup

1 - TOOL 6062

Fig. 87 Install Both Output Bearing Cups

1 - OUTPUT BEARING CUPS
2 - WRENCHES
3 - TOOL 5050

21 - 144

41TE AUTOMATIC TRANSAXLE

RS

41TE AUTOMATIC TRANSAXLE (Continued)

(2) Install low/reverse piston retainer gasket (Fig.

88). Make sure gasket holes line up with case.

(3) Install low/reverse piston retainer (Fig. 89).

(4) Install low/reverse piston retainer-to-case bolts

(Fig. 90) and torque to 5 N·m (45 in. lbs.).

(5) Install low/reverse clutch piston (Fig. 91).

Fig. 88 Install Piston Retainer Gasket

1 - GASKET HOLES MUST LINE UP
2 - LOW/REVERSE CLUTCH PISTON RETAINER GASKET

Fig. 89 Install Piston Retainer

1 - LOW/REVERSE CLUTCH PISTON RETAINER
2 - GASKET

Fig. 90 Install Piston Retainer Attaching Screws

1 - LOW/REVERSE CLUTCH PISTON RETAINER
2 - SCREWDRIVER
3 - TORX-LOC SCREWS

Fig. 91 Install Low/Reverse Clutch Piston

1 - LOW/REVERSE CLUTCH PISTON
2 - D-RING SEAL
3 - D-RING SEAL

RS

41TE AUTOMATIC TRANSAXLE

21 - 145

41TE AUTOMATIC TRANSAXLE (Continued)
