Chrysler Town, Dodge Caravan. Manual - part 283





SPLICE NUMBER

LOCATION

FIG.

S207

Near T/O for A/C Heater Control

19, 25

S208 (RHD)

Between T/O for Antenna Connector and T/O for Front
Cigar Lighter

25

S210 (RHD)

Near T/O for C203

25

S211

In Steering Column Wiring Assembly

N/S

S212

In Steering Column Wiring Assembly

N/S

S302

In Floor Pan Track Wiring

36

S303

In T/O to Data Link Connector

36

S304

Near T/O for C307

37

S305

Near T/O for Memory Seat/Mirror Module - C2

N/S

S306

In Floor Pan Track Wiring

37

S307

Near T/O for Memory Power Seat Switch

N/S

S308

In Floor Pan Track Wiring

36

S309

In Floor Pan Track Wiring

36

S310

Near T/O for C301

34, 35

S311

In Floor Pan Track Wiring

33

S312

Near T/O for C320

N/S

S313

Near T/O for Power Liftgate Module

46

S314

In Floor Pan Track Wiring

33

S315

In Floor Pan Track Wiring

33

S316

In Floor Pan Track Wiring

33, 36

S317

Near T/O for C101

34, 35

S318

Near T/O for Power Seat Circuit Breaker

33

S319

In Floor Pan Track Wiring

37

S321

In T/O to Data Link Connector

35, 36

S322

Near T/O for C301

34, 36

S323

In Floor Pan Track Wiring

36

S324

In Floor Pan Track Wiring

33

S325

In Floor Pan Track Wiring

33

S326

Near T/O for C101

34, 35

S327

Near Left Side Impact Airbag Module

36, 39

S328 (Except Export)

In Floor Pan Track Wiring

37

S329

Near T/O to Left Rear Pillar Speaker

46

S330

Near T/O for Power Liftgate Module

46

S331

Near T/O for Power Liftgate Motor

46

S332

In Floor Pan Track Wiring

33

S334

Near T/O to G301

33

S335

Near T/O for Left Rear Reading Lamp

N/S

S336

Near T/O for Left Rear Reading Lamp

33

S337

Near T/O for Right Mid Reading Lamp

N/S

S338

Near T/O for Right Visor/Vanity Lamp

N/S

S339

Near T/O for C312

N/S

8W - 91 - 14

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

RS

CONNECTOR/GROUND/SPLICE LOCATION (Continued)

SPLICE NUMBER

LOCATION

FIG.

S340

Near T/O for Passenger Power Window Switch

43

S342 (LHD)

Near T/O for Passenger Power Window Motor

43

S343 (LHD)

Near T/O for Driver Power Window Motor

42, 43

S344

In T/O to Right Sliding Door Control Module C2

45

S345

Near T/O for Right Sliding Door Motor

45

S346

Near T/O for Driver Power Window Switch

42

S347

Near T/O for Right Sliding Door Lock Motor

45

S348

Near T/O for Left Sliding Door Lock Motor

45

S349

In T/O to Left Sliding Door Control Module - C2

45

S350

Near T/O for Left Sliding Door Motor

45

S351

Near T/O for Liftgate Cylinder Lock Switch

48

S352

Near T/O for Liftgate Cinch/Release Motor

48

S353

Near T/O for C318

46

S354 (Export)

Near T/O for C301

35, 36

S354 (Except Export)

Near T/O for Driver Heated Seat Module

N/S

S355

Near T/O for Passenger Heated Seat Module

N/S

S356 (Export)

In Floor Pan Track Wiring

36

S356 (Except Export)

Near T/O for Passenger Heated Seat Back

N/S

S358 (Export)

In T/O for Data Link Connector

N/S

S359

In Floor Pan Track Wiring

36

S364 (RHD)

Near T/O for Passenger Power Window Window

43

S365 (LHD)

Near T/O for Driver Power Window Window

43

S366

In Passenger Power Heated Seat Wiring Assembly

N/S

S367

In Floor Pan Track Wiring

36

S368

Near T/O for C101

34, 35

S370

In T/O for Integrated Power Module C6

7

S371

In T/O to Power Window Switch

N/S

S372

Near T/O for Data Link Connector

40

RS

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

8W - 91 - 15

CONNECTOR/GROUND/SPLICE LOCATION (Continued)

Fig.

1

HEADLAMP

CONNECT

ORS

8W - 91 - 16

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

RS

CONNECTOR/GROUND/SPLICE LOCATION (Continued)

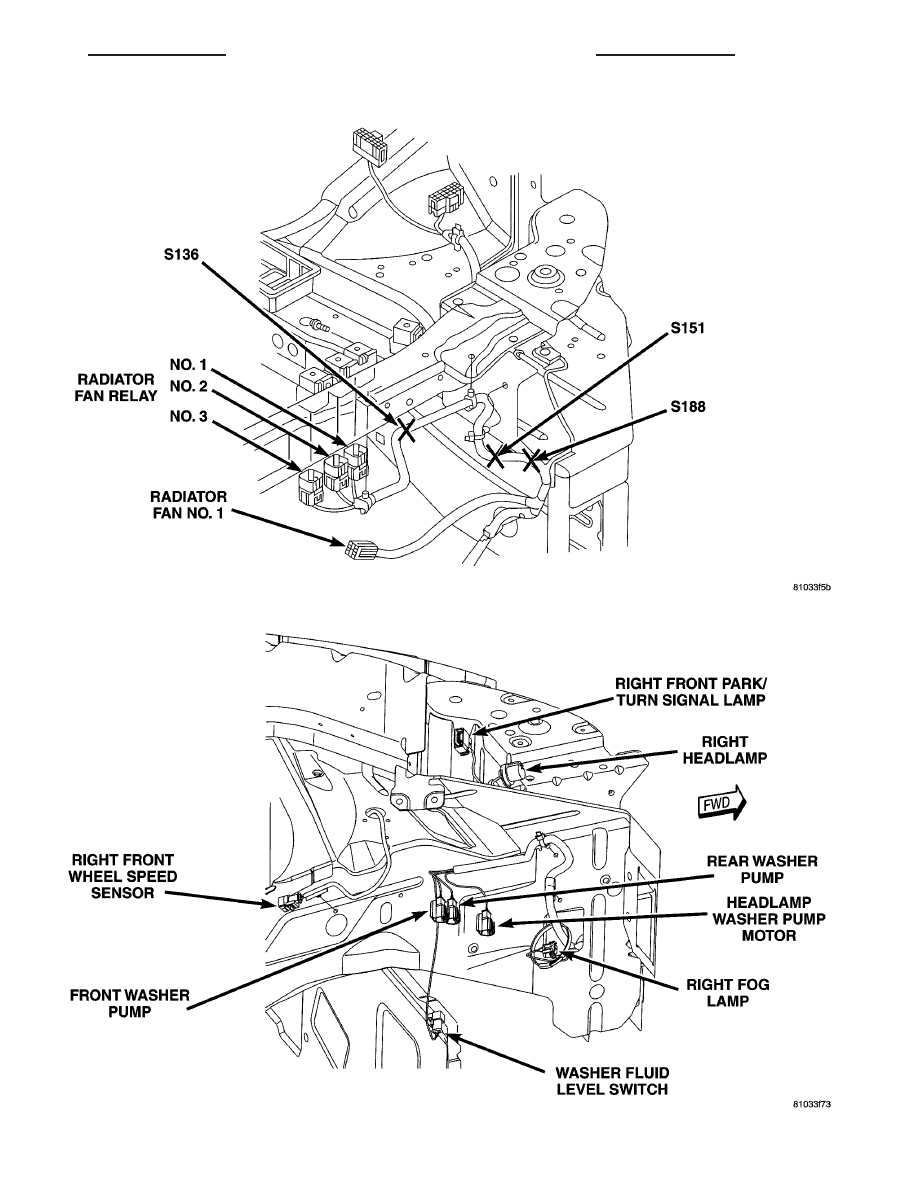

Fig. 2 LEFT FRONT ENGINE COMPARTMENT

Fig. 3 WASHER PUMP CONNECTORS

RS

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

8W - 91 - 17

CONNECTOR/GROUND/SPLICE LOCATION (Continued)
