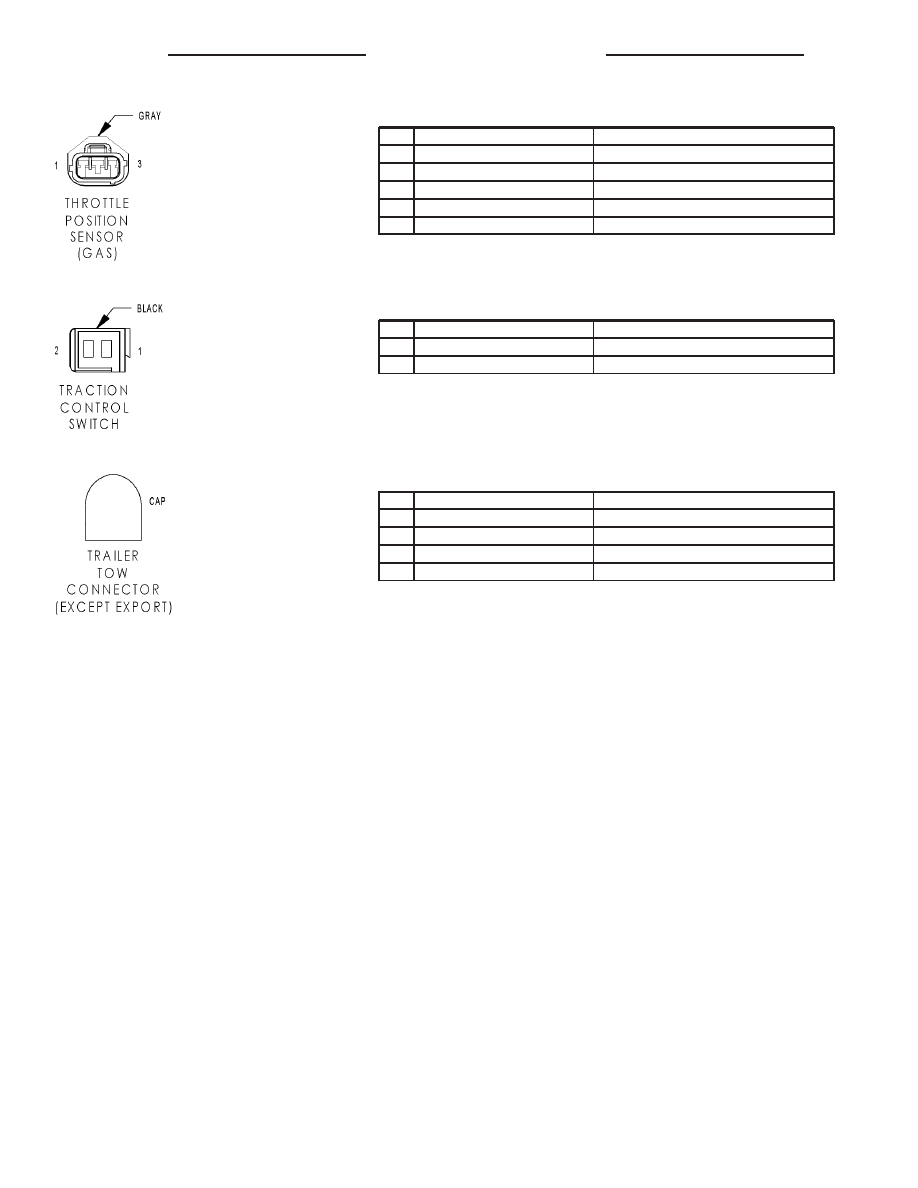

THROTTLE POSITION SENSOR (GAS) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

K900 18DB/DG

SENSOR GROUND

2

K22 18BR/OR (3.3L/3.8L)

THROTTLE POSITION SENSOR SIGNAL

2

K22 18BR/OR (2.4L)

TP SIGNAL

3

F855 18PK/YL (3.3L/3.8L)

5 VOLT SUPPLY

3

F855 20PK/YL (2.4L)

5 VOLT SUPPLY

TRACTION CONTROL SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B27 20DG/WT

TRACTION CONTROL SWITCH SENSE

2

Z427 20BK/WT

GROUND

TRAILER TOW CONNECTOR (EXCEPT EXPORT) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

L74 18LG

RIGHT STOP SIGNAL

2

L77 18WT/BR

FUSED PARK LAMP RELAY OUTPUT (LEFT)

3

Z1 18BK/DG

GROUND

4

L73 18YL

LEFT STOP SIGNAL

8W - 80 - 132

8W-80 CONNECTOR PIN-OUTS

RS

TRANSMISSION CONTROL MODULE (3.3L/3.8L) - BLACK 60 WAY

CAV

CIRCUIT

FUNCTION

1

T1 18DG/LB

TRS T1 SENSE

2

-

-

3

T3 18DG/DB

TRS T3 SENSE

4

-

-

5

-

-

6

K24 18BR/LB

CRANKSHAFT POSITION SENSOR SIGNAL

7

D15 20DG/YL

SCI TRANSMIT (TCM)

8

T751 18YL

FUSED IGNITION SWITCH OUTPUT (START)

9

T9 18DG/TN

OVERDRIVE PRESSURE SWITCH SENSE

10

T10 18DG/LG

TORQUE MANAGEMENT REQUEST SENSE

11

F1 18PK/WT

FCM OUTPUT (UNLOCK-RUN-START)

12

K22 18BR/OR

THROTTLE POSITION SENSOR SIGNAL

13

T13 18DG/VT

SPEED SENSOR GROUND

14

T14 18DG/BR

OUTPUT SPEED SENSOR SIGNAL

15

T15 18YL/BR

TRANSMISSION CONTROL RELAY CONTROL

16

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

17

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

18

-

-

19

T19 18YL/DB

2-4 SOLENOID CONTROL

20

T20 18DG/WT

LOW/REVERSE SOLENOID CONTROL

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

-

-

29

-

-

30

-

-

31

-

-

32

-

-

33

-

-

34

-

-

35

-

-

36

-

-

37

-

-

38

-

-

39

-

-

40

-

-

41

T41 18YL/DB

TRS T41 SENSE

42

T42 18DG/YL

TRS T42 SENSE

43

D25 18WT/VT

PCI BUS

44

-

-

45

-

-

46

D123 20WT/OR

FLASH PROGRAM ENABLE

47

T47 18YL/DG

2-4 PRESSURE SWITCH SENSE

48

-

-

49

-

-

50

T50 18YL/TN

LOW/REVERSE PRESSURE SWITCH SENSE

51

K900 18DB/DG

SENSOR GROUND

52

T52 18DG/WT

INPUT SPEED SENSOR SIGNAL

53

Z132 16BK/YL

GROUND

54

T54 18DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

55

T55 18YL/VT (AUTOSTICK)

AUTOSTICK/OVERDRIVE OFF MUX INPUT

56

A104 18YL/RD

FUSED B(+)

57

Z133 16BK/LG

GROUND

58

N7 18DB/OG

VEHICLE SPEED SENSOR SIGNAL

59

T59 18YL/LB

UNDERDRIVE SOLENOID CONTROL

60

T60 18YL/GY

OVERDRIVE SOLENOID CONTROL

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 133

TRANSMISSION RANGE SENSOR (EATX) - DK. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

T13 18DG/VT

SPEED SENSOR GROUND

4

T54 18DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

5

T41 18DG/GY (3.3L/3.8L)

TRS T41 SENSE

6

-

-

7

T1 18DG/LB

TRS T1 SENSE

8

T3 18DG/DB

TRS T3 SENSE

9

T42 18DG/YL

TRS T42 SENSE

10

T41 18YL/DB (3.3L/3.8L)

PARK/NEUTRAL POSITION SWITCH SENSE (TRS T41)

10

T41 18DG/GY (2.4L)

TRS T41 SENSE

VEHICLE SPEED SENSOR (MTX) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL (2.4L)

5 VOLT SUPPLY

1

F202 18PK/GY (DIESEL)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

K900 18DB/DG (2.4L)

SENSOR GROUND

2

K900 20DB/DG (DIESEL)

SENSOR GROUND

3

N7 18DB/OR (2.4L)

VEHICLE SPEED SIGNAL

3

N7 20DB/OR (DIESEL)

VEHICLE SPEED SENSOR SIGNAL

WASHER FLUID LEVEL SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z401 20BK/TN (EXPORT)

GROUND

1

Z401 18BK/TN (EXCEPT EXPORT)

GROUND

2

W1 18BR/TN

WASHER FLUID LEVEL SWITCH SENSE

WATER IN FUEL SENSOR (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F853 20RD

WATER IN FUEL SENSOR SIGNAL

2

K900 18RD

SENSOR GROUND

WIPER MODULE - DK. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

W3 14BR/WT

FRONT WIPER HIGH/LOW RELAY LOW SPEED OUTPUT

2

W7 20BR/GY

FRONT WIPER PARK SWITCH SENSE

3

W4 14BR/OR

FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUTPUT

4

Z103 14BK/WT

GROUND

8W - 80 - 134

8W-80 CONNECTOR PIN-OUTS

RS

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

TABLE OF CONTENTS

page

CONNECTOR/GROUND/SPLICE LOCATION

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

CONNECTOR/GROUND/SPLICE
LOCATION

DESCRIPTION

This section provides illustrations identifying con-

nector, ground, and splice locations in the vehicle.
Connector, ground, and splice indexes are provided.

Use the wiring diagrams in each section for connec-
tor, ground, and splice identification. Refer to the
appropriate index for the proper figure number. For
items that are not shown in this section N/S is placed
in the Fig. column.

CONNECTORS

CONNECTOR NAME/NUMBER

COLOR

LOCATION

FIG.

A/C Compressor Clutch

LTGY

Top of A/C Compressor

10, 11, 15, 17, 18

A/C-Heater Control C1 (MTC)

BK/RD

Rear of Control

19, 22, 24

A/C-Heater Control C2 (MTC)

BK/BL

Rear of Control

19, 22, 24

A/C Pressure Sensor

GY

At Throttle Body

10, 15, 16, 17

Accelerator Pedal Position
Sensor (Diesel)

BK

At Accelerator Pedal

41

Adjustable Pedals Module

Near Brake Lamp Switch

40

Adjustable Pedals Switch

Left Side Instrument Panel

20

Adjustable Pedals Relay

Left Side Engine Compartment

6

Airbag Control Module

YL/RD

Right Side of Instrument Panel

19, 23, 24

Ambient Temperature Sensor

BK

On Radiator Closure Panel

1

ATC Remote Sensor

Above ATC Control

N/S

Automatic Day/Night Mirror

BK

At Mirror

N/S

Autostick Switch

BK

Rear of Switch

20, 21, 22

Auto Temperature Control C1
(ATC)

WT

Rear of Control

N/S

Auto Temperature Control C2
(ATC)

BK

Rear of Control

N/S

Auto Temperature Control C3
(ATC)

Rear of Control

N/S

Back-Up Lamp Switch

BK

On Transmission

16

Battery Temperature Sensor

BK

At Battery

N/S

Blower Motor Resistor C1 (MTC)

BK

Right Side of HVAC

N/S

Blower Motor Resistor C2 (MTC)

Right Side of HVAC

N/S

Body Control Module C1

BK

Under Left Instrument Panel

40, 41

Body Control Module C2

BK/GN

Under Left Instrument Panel

40, 41

RS

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

8W - 91 - 1
