INTEGRATED POWER MODULE C7

CAV

CIRCUIT

FUNCTION

1

C16 20DB/GY

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

2

T751 20YL (GAS)

FUSED IGNITION SWITCH OUTPUT (START)

2

T141 20YL/OR (DIESEL)

FUSED IGNITION SWITCH OUTPUT (START)

3

D25 20WT/VT

PCI BUS

4

L13 20WT/YL (EXPORT)

HEADLAMP ADJUST SIGNAL

5

K32 18DB/YL (GAS)

BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID CONTROL

6

-

-

7

W7 20BR/GY

FRONT WIPER PARK SWITCH SENSE

8

B20 20DG/OR

BRAKE FLUID LEVEL SWITCH SENSE

9

F201 18PK/OR

ORC RUN-START DRIVER

10

F214 18PK/LG (SIACM)

SIACM RUN-START DRIVER

11

A106 20LB/RD

FUSED B(+)

12

-

-

13

F2 18PK/YL (GAS)

FCM OUTPUT (UNLOCK-RUN-START)

14

-

-

15

A114 16GY/RD

FUSED B(+) (I.O.D.)

16

D123 20WT/BR

FLASH PROGRAM ENABLE

17

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

18

X13 16DG/GY (PREMIUM
8 SPEAKER)

NAME BRAND SPEAKER RELAY OUTPUT

19

X3 20DG/VT

HORN SWITCH SENSE

20

F100 18PK/VT

ORC RUN ONLY DRIVER

INTEGRATED POWER MODULE C8

CAV

CIRCUIT

FUNCTION

1

W3 14BR/WT

FRONT WIPER HIGH/LOW RELAY LOW SPEED OUTPUT

2

N1 18DB/OR (GAS)

FUEL PUMP RELAY OUTPUT

2

N1 16DB/OR (DIESEL)

FUEL HEATER RELAY OUTPUT

3

A108 20LG/RD

FUSED B(+)

4

A103 18GY/RD

FUSED B(+)

5

L77 20WT/BR

FUSED PARK LAMP RELAY OUTPUT (LEFT)

6

W4 14BR/OR

FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUTPUT

7

C51 12LB/BR (3 ZONE
ATC/MTC)

FUSED REAR BLOWER MOTOR RELAY OUTPUT

8

-

-

9

L78 18WT/OR

FUSED PARK LAMP RELAY OUTPUT (RIGHT)

10

L60 18WT/TN

RIGHT FRONT TURN SIGNAL DRIVER

INTEGRATED POWER MODULE C9

CAV

CIRCUIT

FUNCTION

1

A102 12WT/RD

FUSED B(+)

2

F20 18PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

C15 12DB/WT

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

4

A105 18DB/RD

FUSED B(+)

5

L61 20WT/LB

LEFT FRONT TURN SIGNAL DIVER

6

A701 18BR/RD

FUSED B(+) (HAZARD)

6

A701 16BR/RD

FUSED B(+) (HAZARD)

7

F306 16DB/PK

FUSED ACCESSORY RELAY OUTPUT

8

F30 12PK/YL (POWER
WINDOWS)

FUSED ACCESSORY RELAY OUTPUT

9

A115 20YL/RD (POWER
DRIVER SEAT)

FUSED B(+)

9

A115 12YL/RD (POWER
LIFTGATE/EXCEPT POWER
DRIVER SEAT)

FUSED B(+)

10

F302 18GY/PK

FUSED ACCESSORY RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

324

CONNECTOR PINOUTS

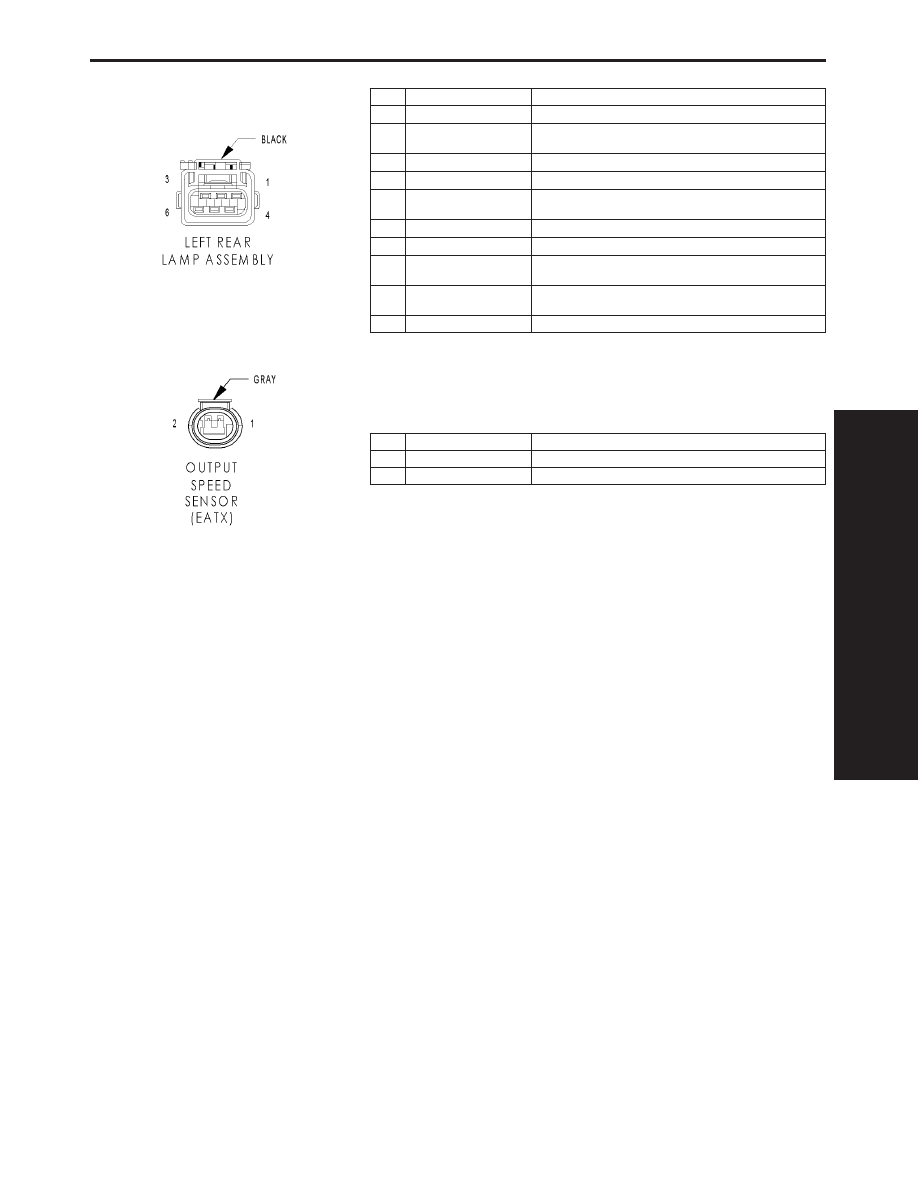

LEFT REAR LAMP ASSEMBLY

CAV

CIRCUIT

FUNCTION

1

Z363 18BK/DG (EXPORT)

GROUND

1

L63 18WT/DG (EXCEPT
EXPORT)

LEFT REAR TURN SIGNAL DRIVER

2

L63 18WT/DG (EXPORT)

LEFT REAR TURN SIGNAL DRIVER

3

L50 18WT/TN (EXPORT)

BRAKE LAMP SWITCH OUTPUT

3

L77 18WT/BR (EXCEPT
EXPORT)

FUSED PARK LAMP RELAY OUTPUT (LEFT)

4

L1 18WT/LG

BACK-UP LAMP DRIVER

5

L38 20WT/YL (EXPORT)

REAR FOG LAMP SWITCH OUTPUT

5

Z363 18BK/DG (EXCEPT
EXPORT)

GROUND

6

L50 18WT/TN (EXCEPT
EXPORT)

PRIMARY BRAKE SWITCH SIGNAL

6

L77 18WT/BR (EXPORT)

FUSED PARK RELAY OUTPUT (LEFT)

OUTPUT SPEED SENSOR (EATX)

CAV

CIRCUIT

FUNCTION

1

T13 18DG/VT

SPEED SENSOR GROUND

2

T14 18DG/BR

OUTPUT SPEED SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

325

CONNECTOR PINOUTS

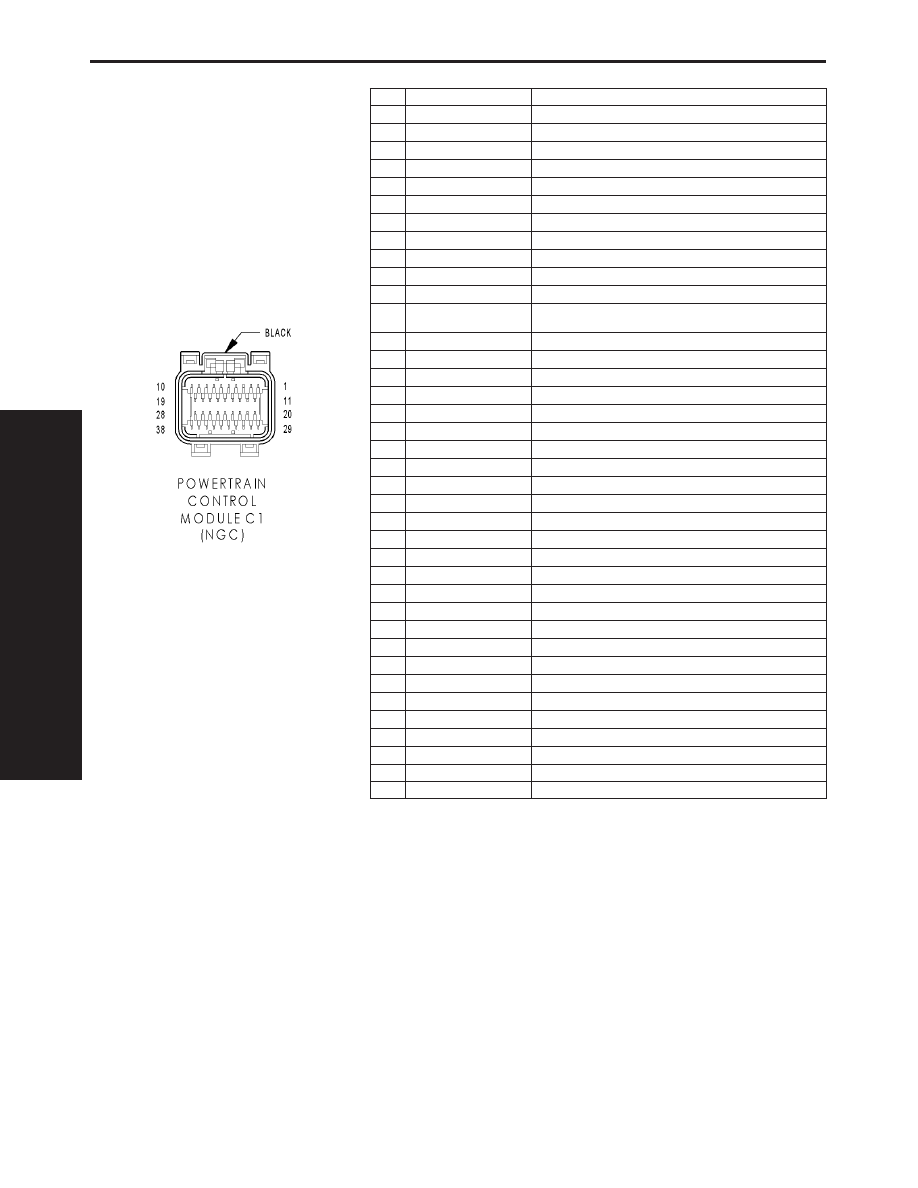

POWERTRAIN CONTROL MODULE C1 (NGC)

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

Z130 18BK/BR

GROUND

10

-

-

11

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F1 18PK/WT (EXCEPT EX-
PORT)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

13

N7 18DB/OR (MTX)

VEHICLE SPEED SIGNAL

14

-

-

15

-

-

16

-

-

17

-

-

18

Z131 18BK/DG

GROUND

19

-

-

20

G6 16VT/GY

OIL PRESSURE SIGNAL

21

-

-

22

G31 18VT/LG

AAT SIGNAL

23

-

-

24

-

-

25

D20 20WT/LG

SCI RECEIVE (PCM)

26

D123 20WT/BR

SCI RECEIVE (TCM)

27

-

-

28

-

-

29

A109 18OR/RD

FUSED B(+)

30

T751 18YL

FUSED IGNITION SWITCH OUTPUT (START)

31

K141 18DB/YL

O2 1/2 SIGNAL

32

K904 18DB/DG

O2 RETURN (DOWN)

33

-

-

34

-

-

35

-

-

36

D21 20WT/BR

SCI TRANSMIT (PCM)

37

D15 18DG/YL

SCI TRANSMIT (TCM)

38

D25 18WT/VT

PCI BUS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

326

CONNECTOR PINOUTS

POWERTRAIN CONTROL MODULE C1 (SBEC)

CAV

CIRCUIT

FUNCTION

1

-

-

2

K18 16DB/OR

IGNITION COIL NO. 3 DRIVER

3

K17 16DB/TN

IGNITION COIL NO. 2 DRIVER

4

-

-

5

V32 18VT/YL

SPEED CONTROL ON/OFF SWITCH SENSE

6

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

7

K13 16BR/LB

FUEL INJECTOR NO. 3 DRIVER

8

K20 18BR/GY

GENERATOR FIELD CONTROL

9

-

-

10

Z130 18BK/BR

GROUND

11

K19 16DB/DG

IGNITION COIL NO. 1 DRIVER

12

G6 16VT/GY

ENGINE OIL PRESSURE SWITCH SENSE

13

K11 16BR/YL

FUEL INJECTOR NO. 1 DRIVER

14

K58 16BR/VT

FUEL INJECTOR NO. 6 DRIVER

15

K38 16BR/OR

FUEL INJECTOR NO. 5 DRIVER

16

K14 16BR/TN

FUEL INJECTOR NO. 4 DRIVER

17

K12 16BR/DB

FUEL INJECTOR NO. 2 DRIVER

18

K99 18BR/LG

OXYGEN SENSOR 1/1 HEATER CONTROL

19

-

-

20

F202 18PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

21

-

-

22

-

-

23

-

-

24

-

-

25

K42 18DB/YL (ABS EX-
CEPT EXPORT)

KNOCK SENSOR SIGNAL

26

K2 18VT/OR

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

27

K902 18BR/DG

OXYGEN SENSOR GROUND

28

-

-

29

-

-

30

K41 18DB/LB

OXYGEN SENSOR 1/1 SIGNAL

31

T752 18DG/OR

STARTER MOTOR RELAY CONTROL

32

K24 18BR/LB

CRANKSHAFT POSITION SENSOR SIGNAL

33

K44 18DB/GY

CAMSHAFT POSITION SENSOR SIGNAL

34

-

-

35

K22 18BR/OR

THROTTLE POSITION SENSOR SIGNAL

36

K1 18VT/BR

MANIFOLD ABSOLUTE PRESSURE SENSOR SIGNAL

37

K21 18DB/LG

INTAKE AIR TEMPERATURE SENSOR SIGNAL

38

T751 18YL

FUSED IGNITION SWITCH OUTPUT (START)

39

-

-

40

K35 18DB/VT

EGR SOLENOID CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

327

CONNECTOR PINOUTS
