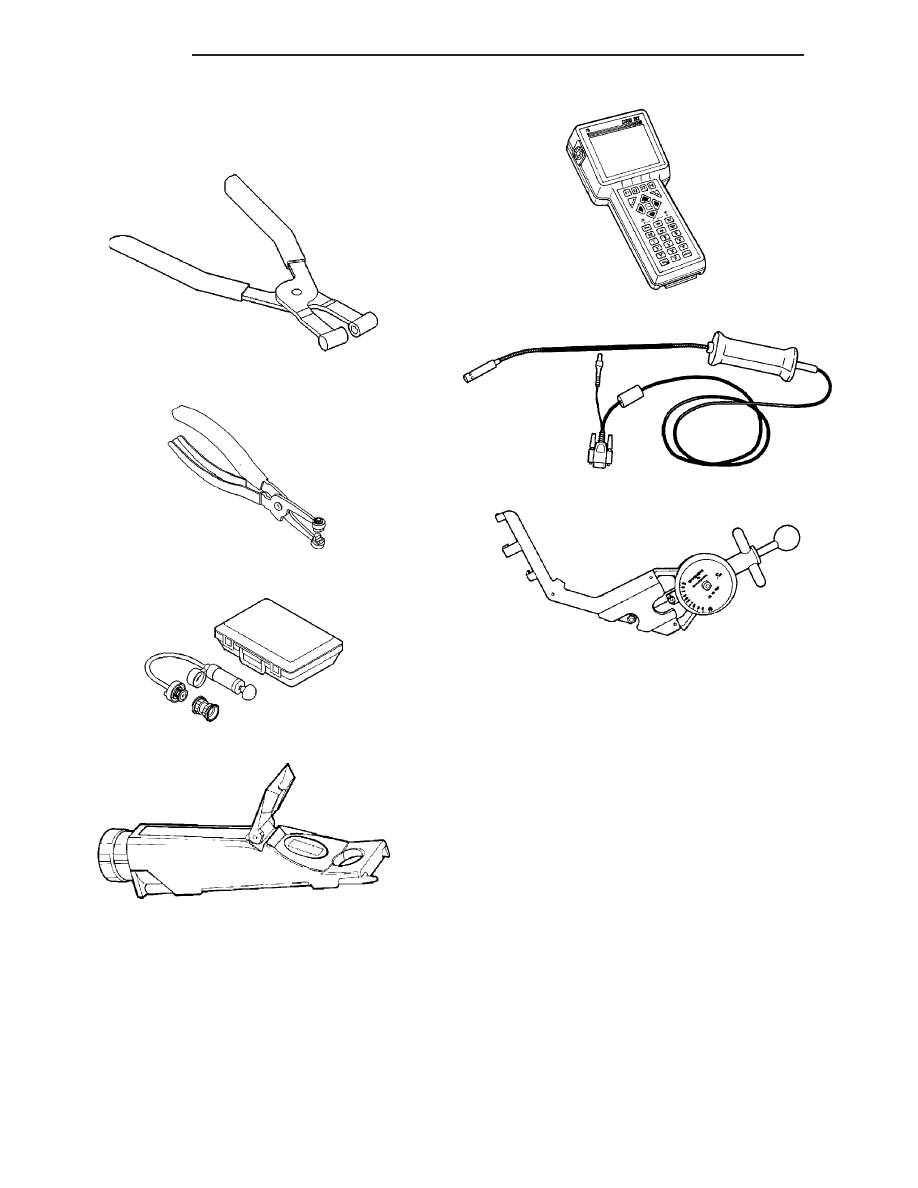

SPECIAL TOOLS

COOLING SYSTEM

Hose Clamp Pliers 6094

Hose Clamp Pliers 8495A

Cooling System Tester 7700

Coolant Refractometer 8286

DRB III

T

with PEP Module – OT-CH6010A

Belt Tension Gauge Adapter 8371

Belt Tension Gauge 7198A

7 - 6

COOLING

RS

COOLING (Continued)

ACCESSORY DRIVE

TABLE OF CONTENTS

page

page

DRIVE BELTS

DIAGNOSIS AND TESTING - ACCESSORY

DRIVE BELT

. . . . . . . . . . . . . . . . . . . . . . . . . . 7

DRIVE BELTS - 2.4L

STANDARD PROCEDURE - CHECKING

POWER STEERING BELT TENSION

. . . . . . . . 8

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

CLEANING

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

INSPECTION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 9

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 10

ADJUSTMENTS

. . . . . . . . . . . . . . . . . . . . . . . . 10

BELT TENSIONER - 2.4L

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 10

DRIVE BELTS - 3.3/3.8L

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

CLEANING

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

INSPECTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 11

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 12

BELT TENSIONER - 3.3/3.8L

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 12

DRIVE BELTS

DIAGNOSIS AND TESTING - ACCESSORY
DRIVE BELT

CONDITION

POSSIBLE CAUSES

CORRECTIONS

INSUFFICIENT ACCESSORY

OUTPUT DUE TO BELT SLIPPAGE

1. Belt too loose

1. (a) Replace belt (auto-tensioned
belts)

(b) Adjust power steering belt
tension (4 cyl. engine)

2. Belt excessively glazed or worn

2. Replace and tighten as specified

BELT SQUEAL WHEN

ACCELERATING ENGINE

1. Belts too loose

1. (a) Replace belt (auto-tensioned
belts)

(b) Adjust power steering belt
tension (4 cyl. engine)

2. Belt glazed

2. Replace belts

BELT SQUEAK AT IDLE

1. Belts too loose

1. (a) Replace belt (auto-tensioned
belts)

(b) Adjust power steering belt
tension (4 cyl. engine)

2. Dirt or paint imbedded in belt

2. Replace belt

3. Non-uniform belt

3. Replace belt

4. Misaligned pulleys

4. Align accessories

5. Non-uniform groove or eccentric
pulley

5. Replace pulley

RS

ACCESSORY DRIVE

7 - 7

CONDITION

POSSIBLE CAUSES

CORRECTIONS

BELT ROLLED OVER IN GROOVE

OR BELT JUMPS OFF

1. Broken cord in belt

1. Replace belt

2. Belt too loose, or too tight

2. (a) Replace belt (auto-tensioned
belts.)

(b) Adjust power steering belt
tension (4 cyl. engine)

3. Misaligned pulleys

3. Align accessories

4. Non-uniform groove or eccentric
pulley

4. Replace pulley

DRIVE BELTS - 2.4L

STANDARD PROCEDURE - CHECKING POWER
STEERING BELT TENSION

WARNING: DO NOT CHECK BELT TENSION WITH
ENGINE RUNNING.

Accessory drive belt tension can be measured with

Special Tool 8371 – Belt Tension Gauge Adapter, and
the DRBIII

t using the following procedures:

(1) Connect 8371 to the DRBIII

t following the

instructions provided with tool.

(2) Place end of microphone probe approximately

2.54 cm (1 in.) from belt at belt center span location
shown in (Fig. 1).

(3) Pluck the belt a minimum of 3 times. (Use your

finger or other suitable tool) The frequency of the
belt in hertz (Hz) will display on DRBIII

t screen.

(4) Adjust belt to obtain proper frequency (ten-

sion). Refer to ACCESSORY DRIVE BELT TENSION
CHART for belt tension specifications.

ACCESSORY DRIVE BELT TENSION CHART -

2.4L

Accessory Drive Belt

Belt Tension

Air Conditioning

Compressor/Generator

Dynamic Tensioner

Power Steering Pump

New

178 - 212
Hz

Used*

145 - 178
Hz

*A belt is considered used after 15 minutes of run-in
time.

REMOVAL

GENERATOR AND AIR CONDITIONING BELT

(1) Raise vehicle on hoist.
(2) Remove the drive belt shield (Fig. 7).

WARNING: DO NOT ALLOW DRIVE BELT TEN-
SIONER TO SNAP BACK, AS DAMAGE TO TEN-
SIONER

AND/OR

PERSONAL

INJURY

COULD

RESULT.

Fig. 1 Power Steering Belt - Center Span Location

1 - POWER STEERING BELT CENTER SPAN LOCATION

7 - 8

ACCESSORY DRIVE

RS

DRIVE BELTS (Continued)

(3) Position a wrench on the belt tensioner lug

(Fig. 2).

(4) Release belt tension by rotating the tensioner

clockwise (Fig. 2).

(5) Remove belt.
(1) Carefully return tensioner to its relaxed posi-

tion.

POWER STEERING PUMP

(1) From top of the vehicle, loosen locking nuts (1)

and (2) (Fig. 3).

(2)

From under the vehicle, loosen the pivot bolt

(3). Loosen adjusting bolt (4) until belt can be
removed.

CLEANING

Clean all foreign debris from belt pulley grooves.

The belt pulleys must be free of oil, grease, and cool-
ants before installing the drive belt.

INSPECTION

Belt replacement under any or all of the following

conditions is required:

• Excessive wear

• Frayed cords

• Severe glazing
Poly-V Belt system may develop minor cracks

across the ribbed side (due to reverse bending). These
minor cracks are considered normal and acceptable.
Parallel cracks are not (Fig. 4).

NOTE: Do not use any type of belt dressing or
restorer on Poly-V Belts.

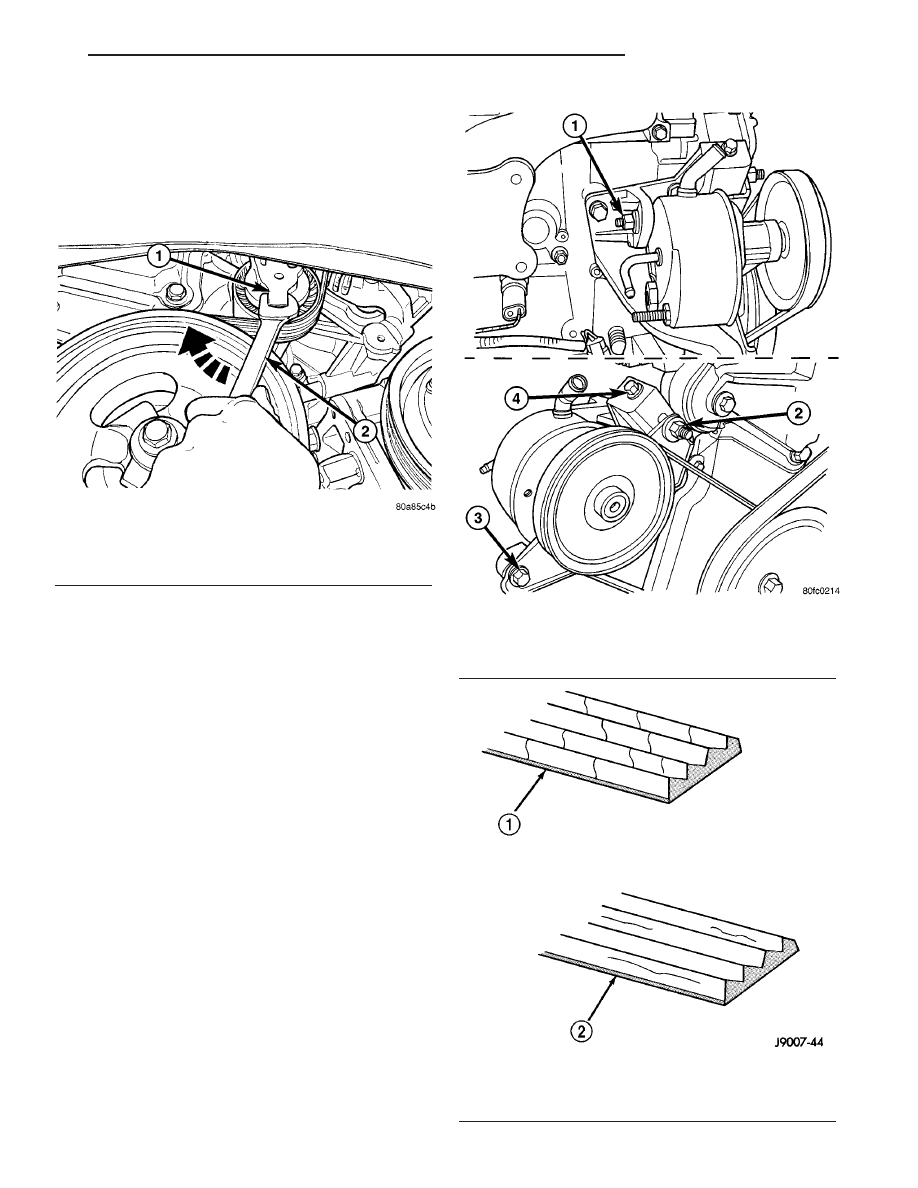

Fig. 2 A/C & GENERATOR BELT TENSION RELEASE

1 - BELT TENSIONER
2 - WRENCH

Fig. 3 Power Steering Pump Belt

1 - REAR LOCKING NUT
2 - FRONT LOCKING NUT
3 - PIVOT BOLT
4 - ADJUSTING BOLT

Fig. 4 Drive Belt Wear Pattern

1 - NORMAL CRACKS - BELT OK
2 - NOT NORMAL CRACKS - REPLACE BELT

RS

ACCESSORY DRIVE

7 - 9

DRIVE BELTS - 2.4L (Continued)
