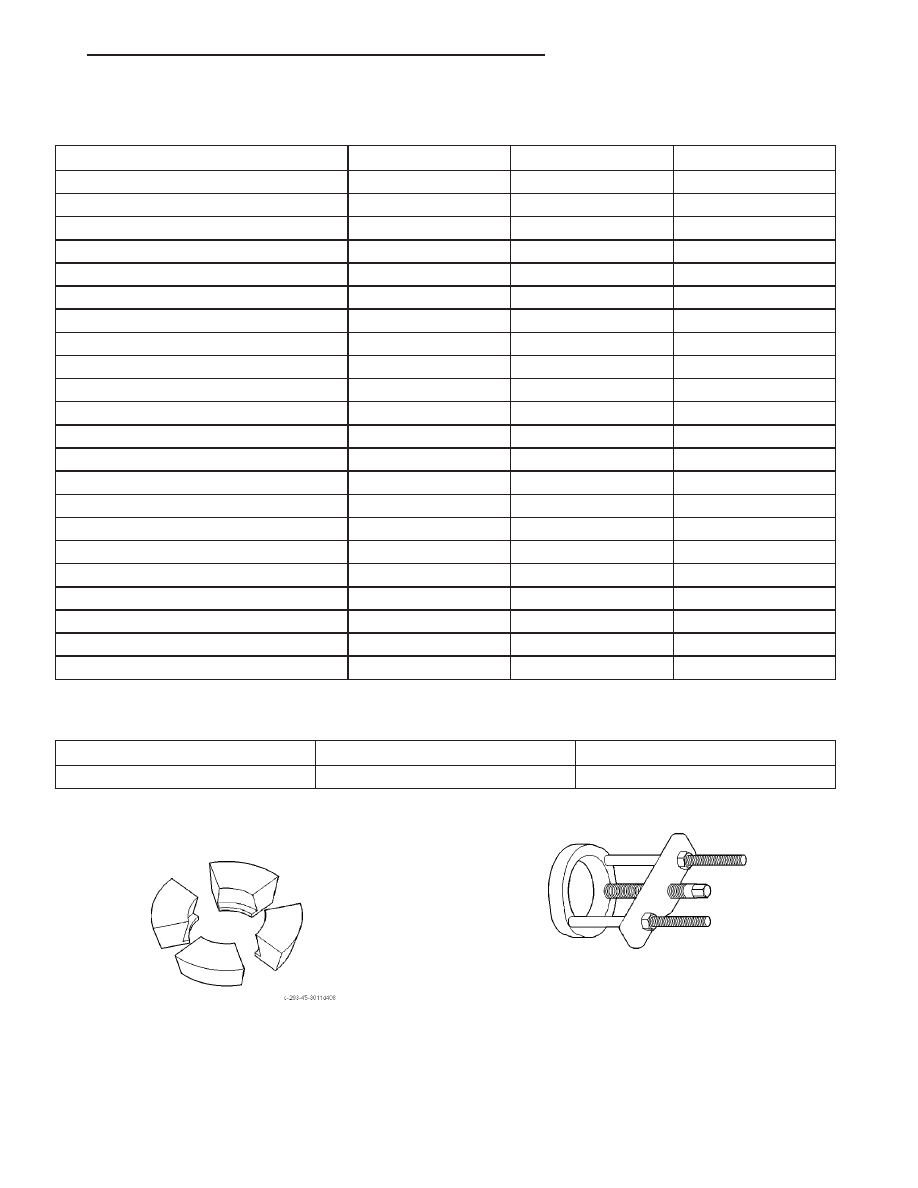

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Back-up Lamp Switch

24

18

—

Crossover Cable Adj. Screw

8

—

70

Drain Plug

14

—

120

Differential Ring Gear Bolts

81

60

—

Dust Shield to Transaxle

12

—

105

End Plate Cover Bolts

29

21

—

Front Engine Mount to Trans

108

80

—

Front Mount Through Bolt

61

45

—

Front Mount to Engine Bolt

54

40

—

Lateral Bending Strut to Engine

54

40

—

Lateral Bending Strut to Trans.

54

40

—

Left Mount Through Bolt

108

80

—

Left Mount to Transaxle

54

40

—

Output Bearing Race Ret. Strap

11

—

96

Reverse Fork Bracket

11

—

96

Reverse Idler Shaft Bolt

29

19

—

Shift Cable Bracket to Transaxle

28

—

250

Transaxle Case Bolts

29

21

—

Transaxle to Engine Bolt

95

70

—

Vehicle Speed Sensor

7

—

60

Vertical Bending Strut to Engine

108

80

—

Vertical Bending Strut to Trans.

108

80

—

NV T350 (A-578) MANUAL TRANSAXLE FLUID FILL

TRANSAXLE

METRIC MEASURE

U.S. MEASURE

NV T350

2.4-2.7 Liters

2.5-2.8 Quarts

SPECIAL TOOLS

Adapter Blocks C-293-45

Puller Press C-293–PA

JR

T350 MANUAL TRANSAXLE

21 - 17

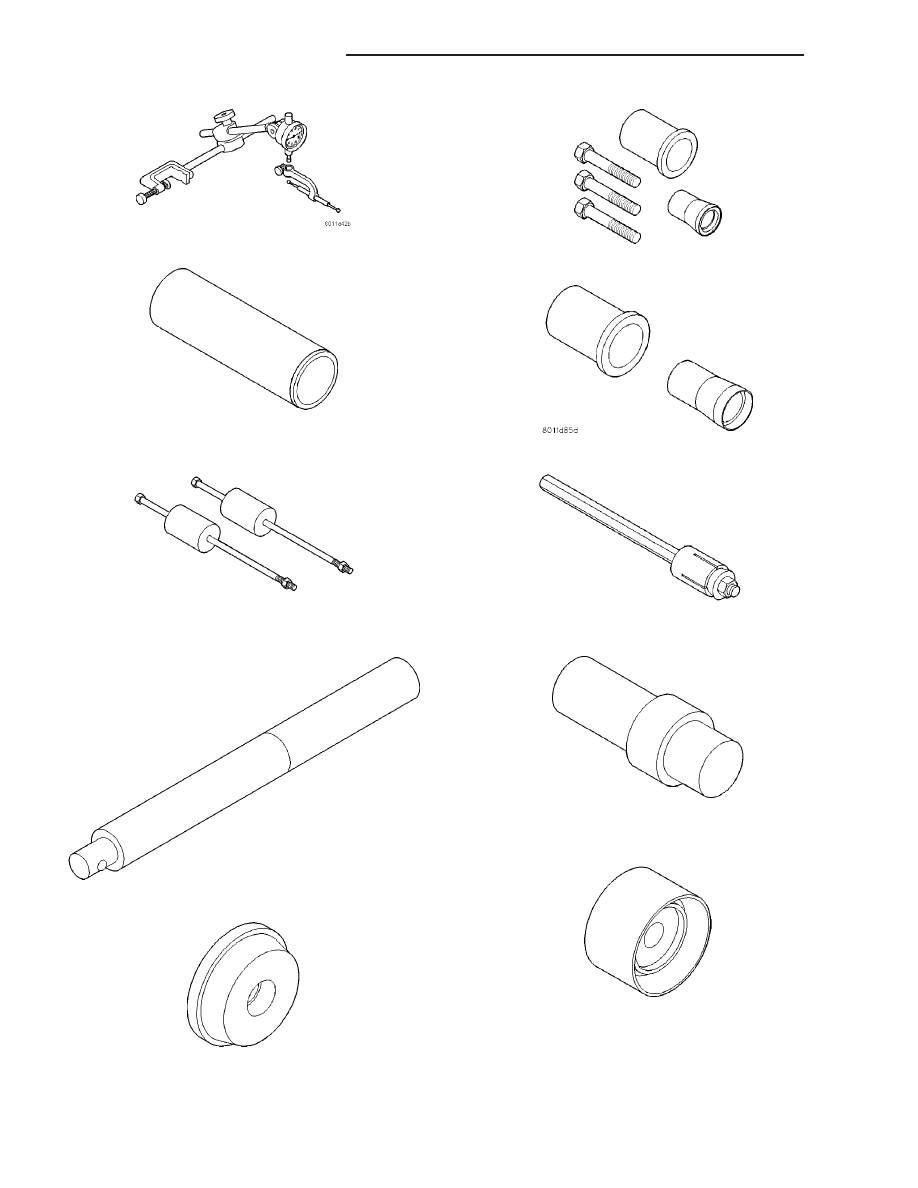

T350 MANUAL TRANSAXLE (Continued)

Dial Indicator C-3339

Sleeve C-3717

Slide Hammer C-3752

Universal Handle C-4171

Bearing Installer C-4628

Seal Remover C-4680

Seal Installer C-4992

Torque Tool C-4995

Adapter C-4996

Installer L-4410

21 - 18

T350 MANUAL TRANSAXLE

JR

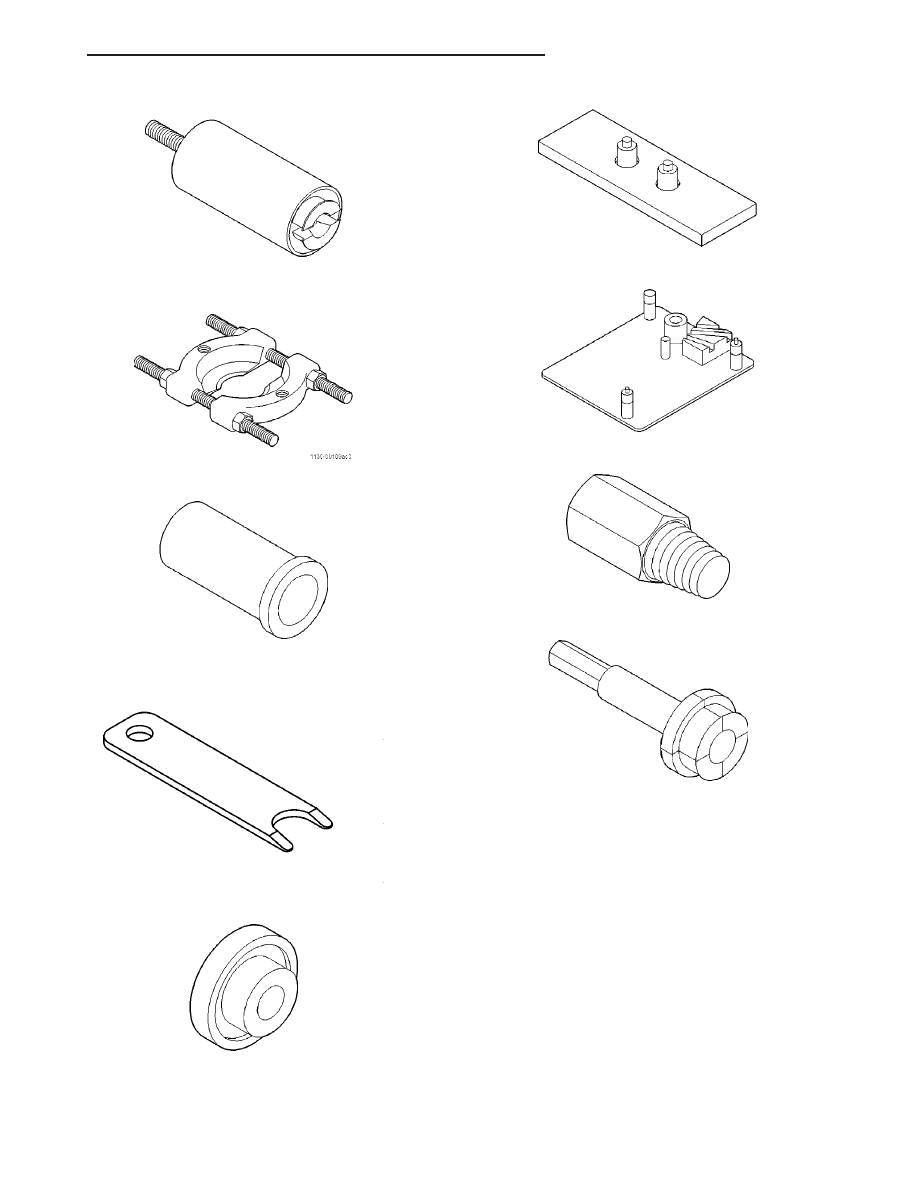

T350 MANUAL TRANSAXLE (Continued)

Special Jaw Set L-4518

Bearing Splitter 1130

Driver 6342

Disconnect Tool 6638A

Seal Installer 6709

Bearing Remover 6768

Bench Fixture 6785

Remover 6786

Remover 6787

JR

T350 MANUAL TRANSAXLE

21 - 19

T350 MANUAL TRANSAXLE (Continued)

BACK-UP LAMP SWITCH

REMOVAL

(1) Lift vehicle on hoist.
(2) From bottom side of vehicle, disconnect back-up

lamp switch connector (Fig. 49).

(3) Unscrew switch from transaxle.

INSTALLATION

(1) Install back-up lamp switch. Teflon tape or

equivalent must be used on switch threads. Tighten
switch to 24 N·m (18 ft. lbs.) torque.

CAUTION: Do not overtighten switch.

(2) Connect back-up lamp switch connector (Fig.

49).

(3) Lower vehicle.
(4) Verify back-up lamp operation.

DIFFERENTIAL

DISASSEMBLY

(1) Remove differential bearing cones (ring gear

and diff. case side) using Tool C-293-PA, Adapters
C-293-45, and Tool 4996 (Fig. 50) (Fig. 51).

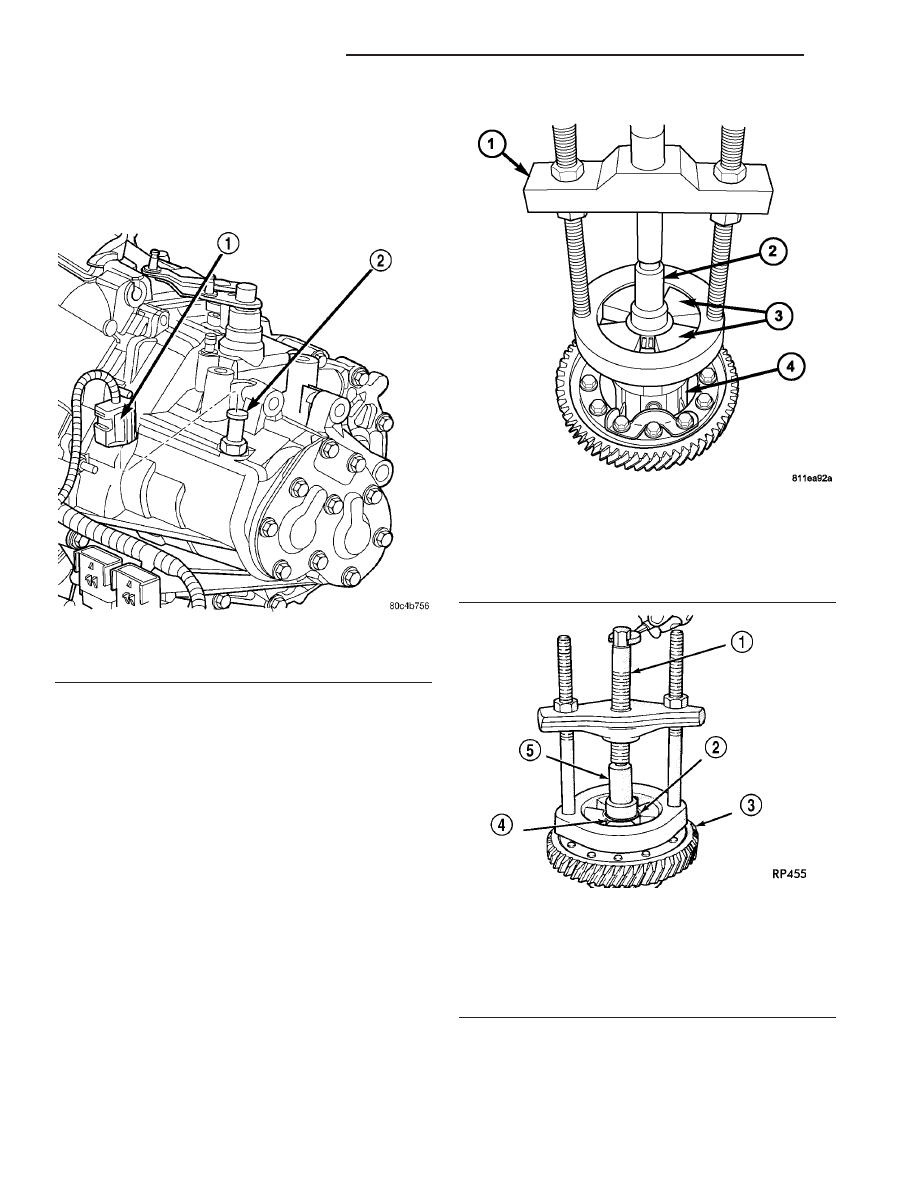

Fig. 49 BACK-UP LAMP SWITCH

1 - CONNECTOR
2 - BACK UP LAMP SWITCH

Fig. 50 Remove Differential Bearing Cone from Diff.

Case Side

1 - TOOL C-293
2 - TOOL C-4996
3 - TOOL C-293-45
4 - DIFFERENTIAL CASE

Fig. 51 Remove Differential Bearing Cone from Ring

Gear Side

1 - SPECIAL TOOL C-293
2 - SPECIAL TOOL ADAPTER C-293-45 (USE 4 PIECES)
3 - DIFFERENTIAL ASSEMBLY
4 - DIFFERENTIAL BEARING CONE
5 - SPECIAL TOOL C-4996 (NOTE POSITION)

21 - 20

T350 MANUAL TRANSAXLE

JR
