SPECIFICATIONS

TORQUE

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

All seat belt anchor bolts

39

29

—

Armrest shoulder bolt

29

21

—

Bench seat riser bolts

48

35

—

Bench seat track nuts

48

35

—

Quad bucket seat track to cushion frame bolts

40

30

—

Bucket seat back pivot bolts

33

24

—

Center seat to seat track bolts

24

17

—

Child seat module screws (bench seats)

7

—

62

Child seat module screws (quad seats)

13.5

10

—

Crossmember to radiator closure panel bolts

28

21

—

Door check strap to door end frame

12

—

105

Door latch to door end frame bolts

10

—

89

Floor latch to seat cushion frame bolts

27

19

—

Front cover to seat track screws

4

—

32

Front door hinge to hinge pillar bolts

34

25

—

Front door hinge to door nuts and bolts

34

25

—

Front door latch striker bolts

28

21

—

Front/quad seat cushion bolts

28.5

21

—

Front seat belt retractor bolts

38

28

—

Front seat riser to floor nuts

60

44

—

Front seat track cover screws

4

—

35

Front seat riser to seat track nuts

81

60

—

Front seatback pivot bolts

54

40

—

Front seatback recliner nut

12

—

105

Front seatback assist strap screws

2.5

—

22

Grocery bag holder screws

2

—

17

Hinge to liftgate bolts

33

24

—

Hood latch to bolts

13.5

10

—

Hood latch striker bolts

13.5

10

—

Hood hinge to hood bolts

13.5

10

—

Liftgate exterior handle outer screws

20

15

—

Liftgate exterior handle inner bolts

40

30

—

Lifgate hinge to roof header bolts

33

24

—

Liftgate latch bolts

16

12

—

Liftgate latch striker bolts

28

21

—

Liftgate lift motor link to liftgate

28

21

—

Liftgate spoiler bolts

9

—

80

RS

BODY

23 - 11

BODY (Continued)

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Lifgate stabilizer wedge striker to D-pillar bolts

3

—

30

Luggage rack crossbar fasteners

4

—

35

Lumbar support handle screw

1

—

9

Pivot bolt to the body half of hood hinge

28

21

—

Prop assembly to lifgate bolts

28

21

—

Rear door glass to regulator bolt

11

8

—

Rear door hinge to B-pillar bolt

28

20

—

Rear door hinge to door bolt

28

20

—

Rear door latch striker

28

20

—

Rear latch to sliding door end frame

28

20

—

Rear seat back to seat cushion bolt

27

19

—

Recliner to seat back frame

12

9

—

Seatback frame upper rail

8

—

71

Seatback hinge bolt

48

35

—

Seatback hinge cover screws

2.3

—

20

Shoulder belt turning loop onto height adjuster

39

29

—

Side view mirror bolts

10

—

85

Sliding door center hinge adjusting bolt

15

—

130

Sliding door glass nuts

3.4

—

30

Sliding door latch striker

28

21

—

Sliding door to roller arm bracket

12

9

—

Storage bin track guide to seat riser

3.5

—

31

Sunroof opening panel to lifter arm screws

5

44

Sunroof opening panel motor screws

4

35

Sunroof trough bracket to roof bolts

6

53

Sunroof trough to trough bracket bolts

6

53

Sunroof trough bracket bolts

6

53

Support cylinders to liftgate

28

21

—

BODY LUBRICATION

LUBRICATION REQUIREMENTS

Body

mechanisms

and

linkages

should

be

inspected, cleaned, and lubricated, as required, to
maintain ease of operation and to provide protection
against rust and wear. When performing other under
hood services, the hood latch release mechanism and
safety catch should be inspected, cleaned, and lubri-
cated. During the winter season, external door lock
cylinders should be lubricated to assure proper oper-
ation when exposed to water and ice.

Prior to the application of any lubricant, the parts

concerned should be wiped clean to remove dust and
grit. If necessary, a suitable solvent can be used to
clean the item to be lubricated. After lubricating a

component, any excess oil or grease should be
removed.

LUBRICANT APPLICATION

DOOR LOCK CYLINDERS

(1) Apply a small amount of lubricant directly into

the lock cylinder.

(2) Apply a small amount of lubricant to the key.
(3) Insert key into lock cylinder and cycle the

mechanism from the locked to the unlocked position.

NOTE: Do not add more lubricant.

(4) Cycle the lock cylinder mechanism several

times to allow the lubricant to flow throughout the
cylinder.

23 - 12

BODY

RS

BODY (Continued)

(5) Wipe all lubricant from exterior of lock cylinder

and key.

ALL OTHER BODY MECHANISMS

(1) Clean component as described above.
(2) Apply specified lubricant to all pivoting and

sliding contact areas of component.

LUBRICANT USAGE

ENGINE OIL

• Door Hinges – Hinge Pin and Pivot Contact

Areas

• Hood Hinges – Pivot Points

• Liftgate Hinges

MOPAR

T

SPRAY WHITE LUBE OR EQUIVALENT

• Door Check Straps

• Liftgate Latches

• Liftgate Prop Pivots

• Ash Receiver

• Fuel Filler Door Remote Control Latch Mecha-

nism

• Parking Brake Mechanism

• Sliding Seat Tracks

• Liftgate Latch

MOPAR

T

Multipurpose GREASE OR EQUIVALENT

• All Other Hood Mechanisms

MOPAR

T

LOCK CYLINDER LUBRICANT OR

EQUIVALENT

• Door Lock Cylinders

• Liftgate Lock Cylinder

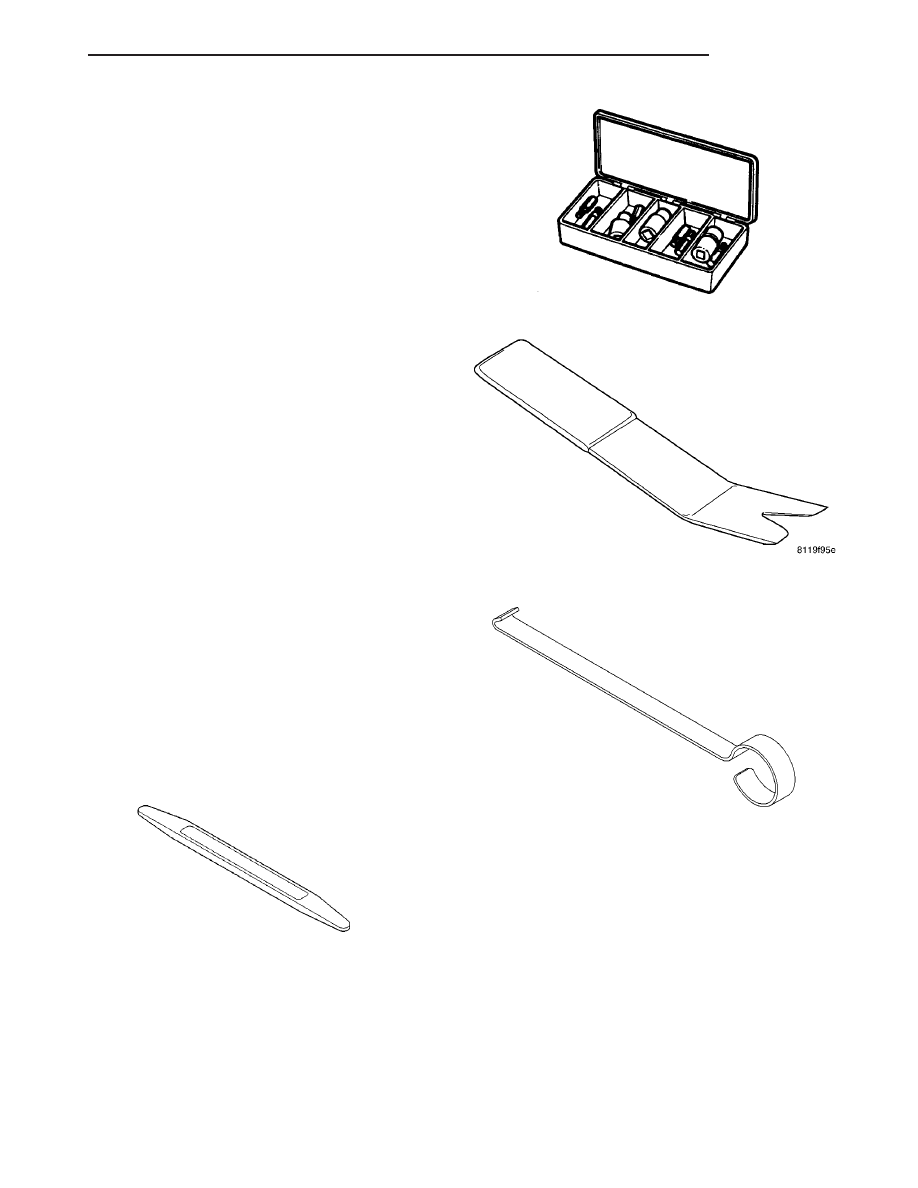

SPECIAL TOOLS

BODY

Trim Stick C-4755

TORX BIT SET C-4794-B

REMOVER, MOLDINGS C-4829-A

Outer Belt Molding Remover - 9093

RS

BODY

23 - 13

BODY (Continued)

DOOR - FRONT

TABLE OF CONTENTS

page

page

APPLIQUE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 14

CHECK STRAP

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 16

DOOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 18

DOOR GLASS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 20

FRAME CLOSEOUT MOLDING

REMOVAL – A-PILLAR-HEADER, OR B-PILLAR

. 21

INSTALLATION – A-PILLAR-HEADER, OR

B-PILLAR

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

HINGE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 21

LATCH

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 22

LATCH STRIKER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 22

LOCK CYLINDER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 24

TRIM PANEL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 24

WATERSHIELD

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 25

WINDOW CRANK

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 25

EXTERIOR HANDLE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 25

WINDOW REGULATOR - POWER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 26

WINDOW REGULATOR - MANUAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 27

APPLIQUE

REMOVAL

(1) Roll door glass down.
(2) Remove outer door belt molding.
(3) Disengage clips holding front edge of applique

to door frame.

(4) Remove applique from vehicle (Fig. 1).

INSTALLATION

(1) Position applique on vehicle.
(2) Hook rear edge of applique over rear edge of

door frame and seat applique bottom edge on sheet
metal.

(3) Engage clips to hold front edge of applique to

door frame.

(4) Install outer door belt molding.

23 - 14
