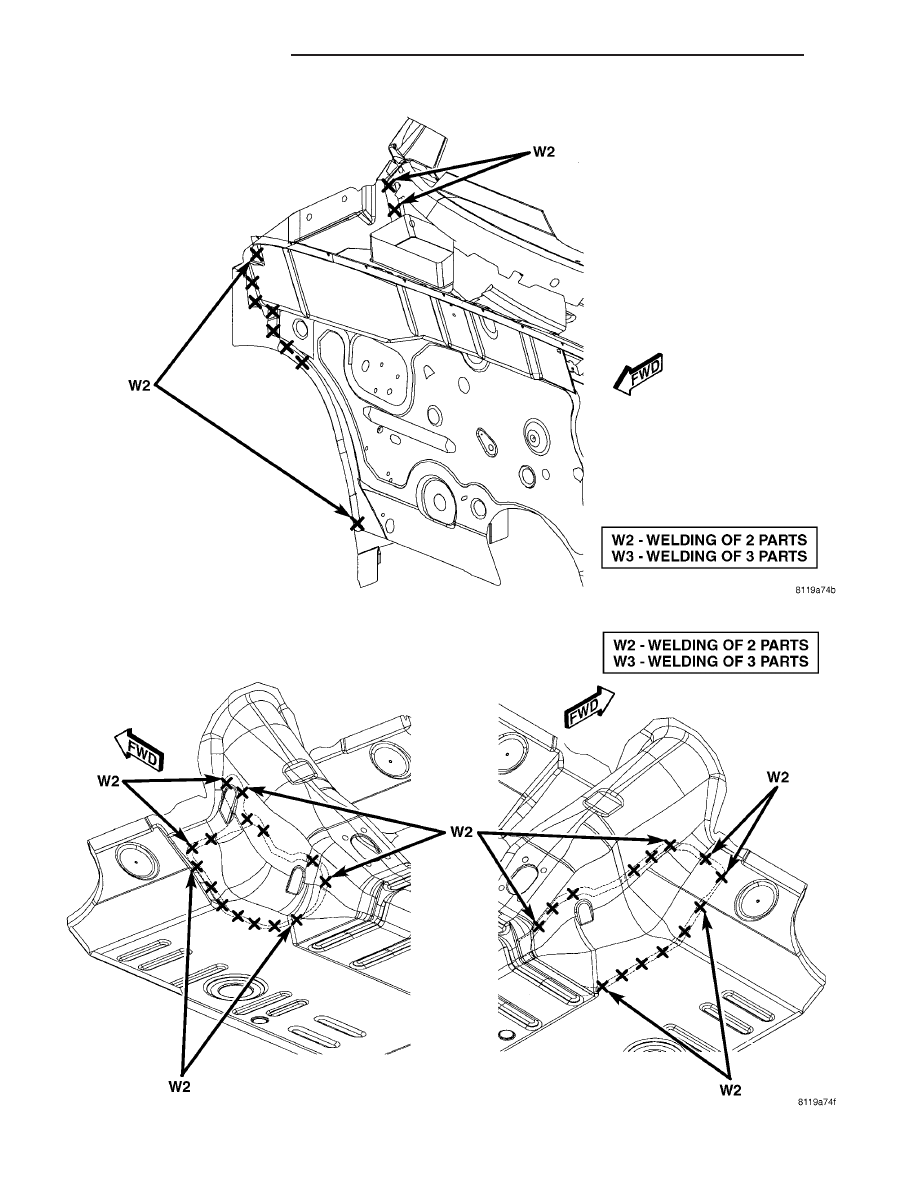

Fig. 89 COWL SIDE AND PLENUM - DASH ASSEMBLY

Fig. 90 FRONT FLOOR PAN REINFORCEMENTS

23 - 334

BODY STRUCTURE

PT

WELD LOCATIONS (Continued)

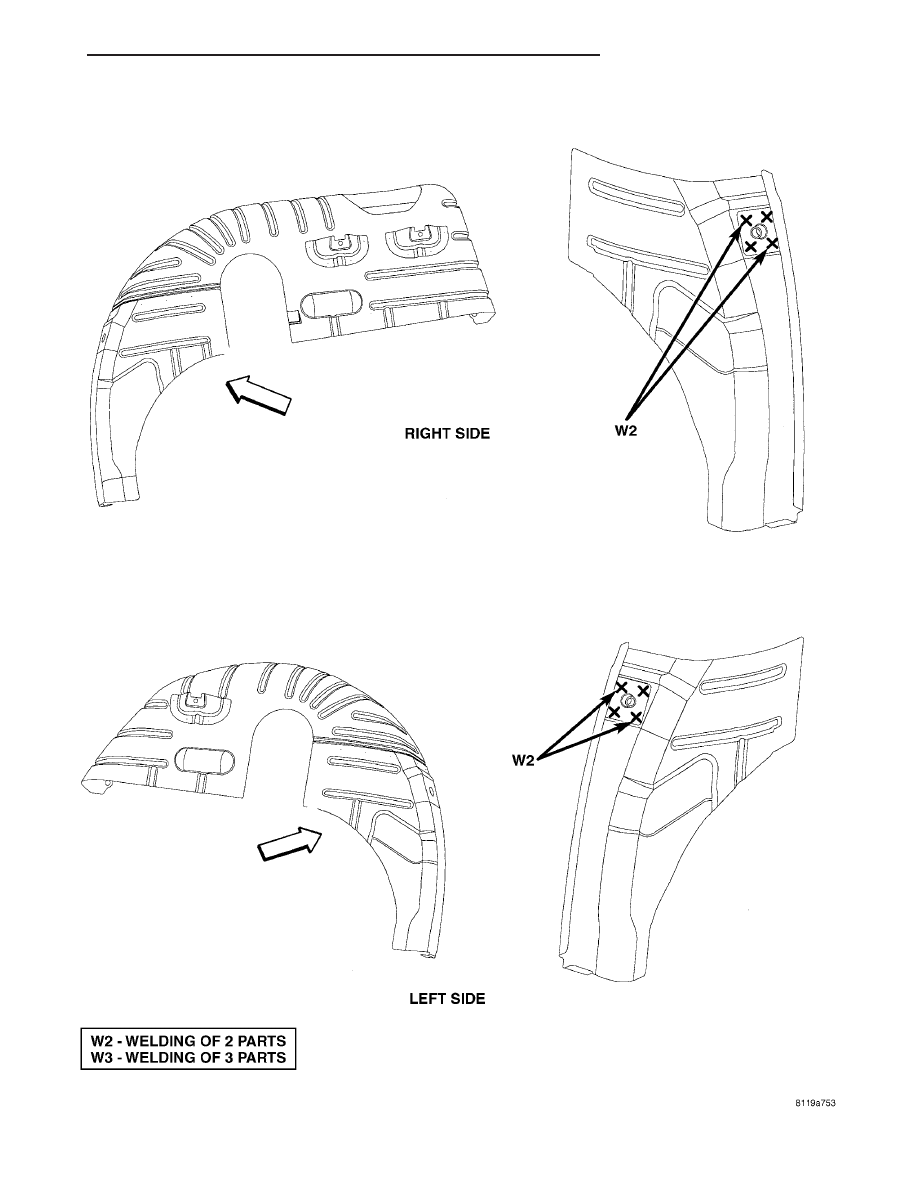

Fig. 91 INNER REAR WHEELHOUSE

PT

BODY STRUCTURE

23 - 335

WELD LOCATIONS (Continued)

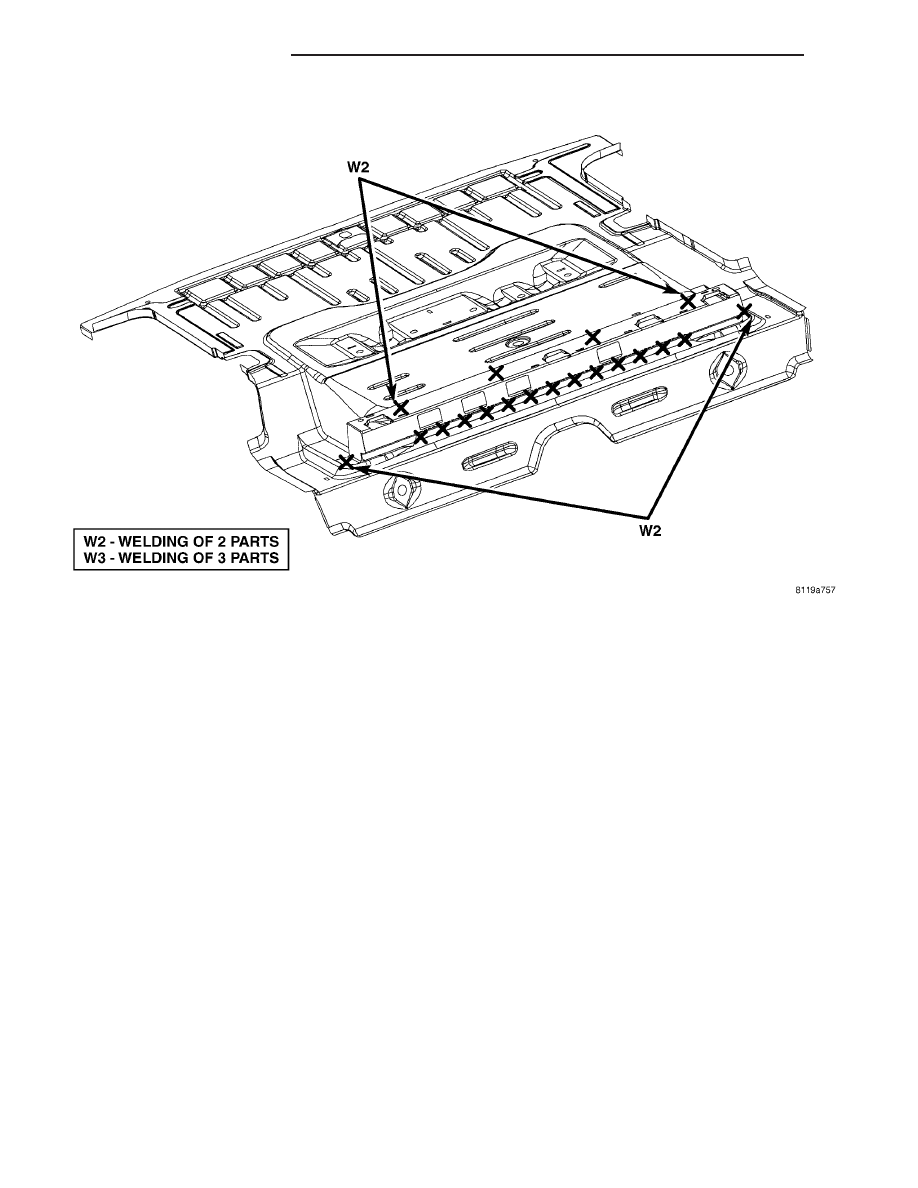

Fig. 92 REAR FLOOR PAN

23 - 336

BODY STRUCTURE

PT

WELD LOCATIONS (Continued)

HEATING & AIR CONDITIONING

TABLE OF CONTENTS

page

page

HEATING & AIR CONDITIONING

DESCRIPTION

ENGINE COOLING SYSTEM

. . . . . . . . . . . . . . 1

HEATER AND AIR CONDITIONER SYSTEM

. . 1

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

DIAGNOSIS AND TESTING

A/C PERFORMANCE

. . . . . . . . . . . . . . . . . . . . 3

HEATER PERFORMANCE

. . . . . . . . . . . . . . . . 6

SPECIFICATIONS

HEATING-A/C SYSTEM

. . . . . . . . . . . . . . . . . . 7

CONTROLS

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

DISTRIBUTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 26

PLUMBING

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

DIESEL ENGINE COOLANT HEATER

. . . . . . . . . 60

HEATING & AIR
CONDITIONING

DESCRIPTION

ENGINE COOLING SYSTEM

To maintain the performance level of the heating-

A/C system, the engine cooling system must be in
proper working order. The use of a bug screen is not
recommended. Any obstructions in front of the radia-
tor or A/C condenser will reduce the performance of
the A/C and engine cooling systems.

The engine cooling system includes the radiator,

thermostat, radiator hoses and the engine coolant
pump. Refer to Cooling for more information before
opening or attempting any service to the engine cool-
ing system.

HEATER AND AIR CONDITIONER SYSTEM

A manually controlled single zone type heating-air

conditioning system or a manually controlled heater-
only system is available as standard equipment on
this model (depending on market).

All vehicles are equipped with a common heater,

ventilation and air conditioning (HVAC) housing (Fig.
1). The system combines air conditioning, heating
and ventilation capabilities in a single unit mounted
within the passenger compartment under the instru-
ment panel. The HVAC housing includes:

• Blower motor

• Blower motor resistor

• Recirculation-air door and actuator (A/C system

only)

• Heater core

• A/C evaporator (A/C system only)

• Mode-air door
On heater-only systems, the evaporator coil is

omitted from the housing and is replaced with an air
restrictor plate.

Based upon the system mode selected, conditioned

air can exit the standard heater-only or optional
heater-A/C unit housing through one or a combina-
tion of the three main housing outlets: defrost, panel
or floor. The defrost outlet is located on the top of the
housing, the panel outlet is located on the face of the
housing and the floor outlet is located on the bottom
of the housing. Once the conditioned air exits the
unit housing, it is further directed through molded
plastic ducts to the various outlets in the vehicle
interior. These outlets and their locations are as fol-
lows:

• Defroster Outlet - A single large defroster out-

let is located in the center of the instrument panel
top cover, near the base of the windshield.

• Side Window Demister Outlets - There are

two side window demister outlets, one is located at

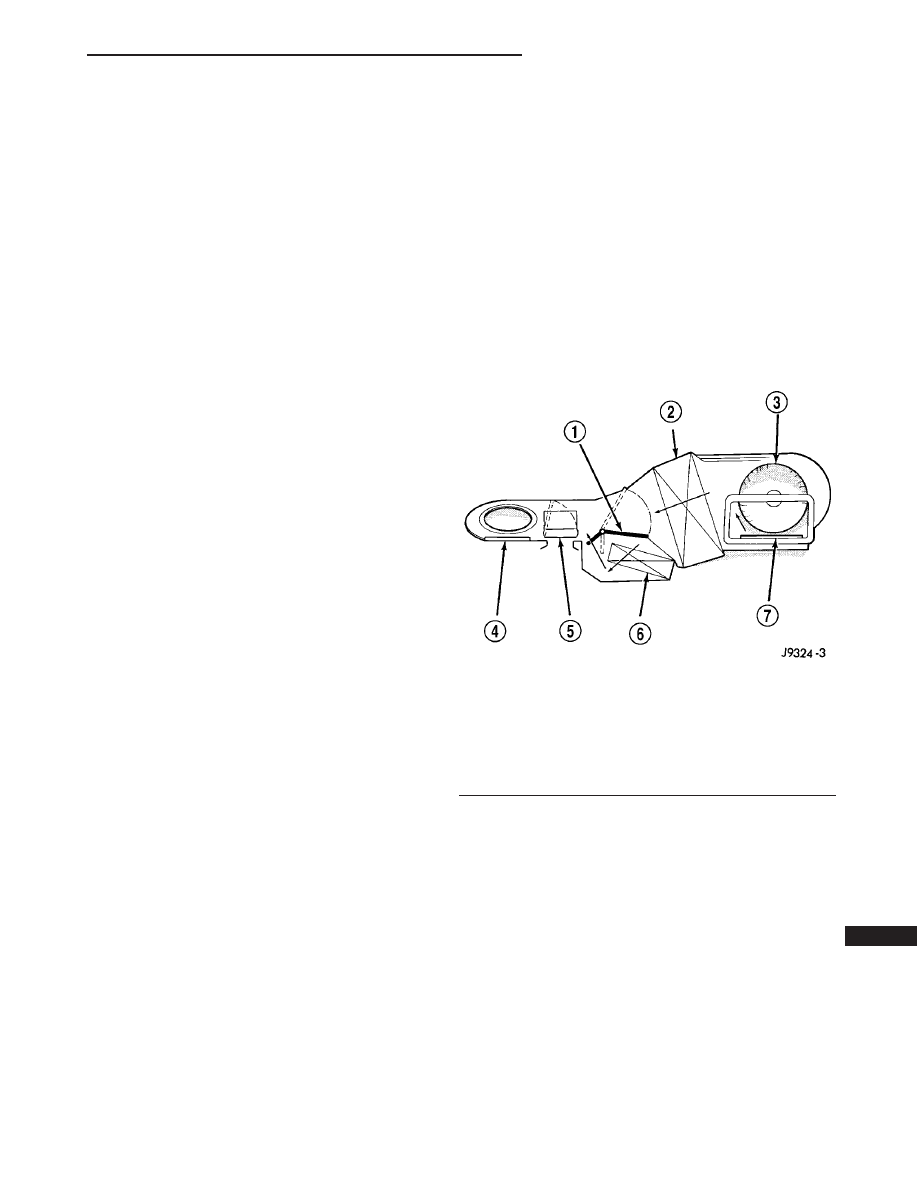

Fig. 1 Blend-Air HVAC System-Typical

1 - BLEND-AIR DOOR
2 - A/C EVAPORATOR
3 - BLOWER MOTOR
4 - PANEL/DEFROST-AIR DOOR
5 - HEAT/DEFROST-AIR DOOR
6 - HEATER CORE
7 - RECIRCULATION-AIR DOOR

PT

HEATING & AIR CONDITIONING

24 - 1
