SEALER LOCATIONS

SPECIFICATIONS - BODY SEALING LOCATIONS

INDEX

DESCRIPTION

FIGURE

BODY LOCATIONS

5

LOAD BEAM, STRUT TOWER, COWL and DASH PANEL

6

COWL and DASH PANEL

7

FLOOR PAN and DASH PANEL

8

ROOF

9

INNER WHEELHOUSE

10

COWL PLENUM

11

COWL and COWL PLENUM

12

COWL PLENUM and DASH PANEL

13

COWL SIDE

14

INNER COWL SIDES

15

BODY SIDE APERTURE

16

BODY SIDE QUARTER PANEL APERTURE

17

REAR FLOOR PAN

18

CARGO AREA

19

INNER COWL SIDES

20

23 - 250

BODY STRUCTURE

PT

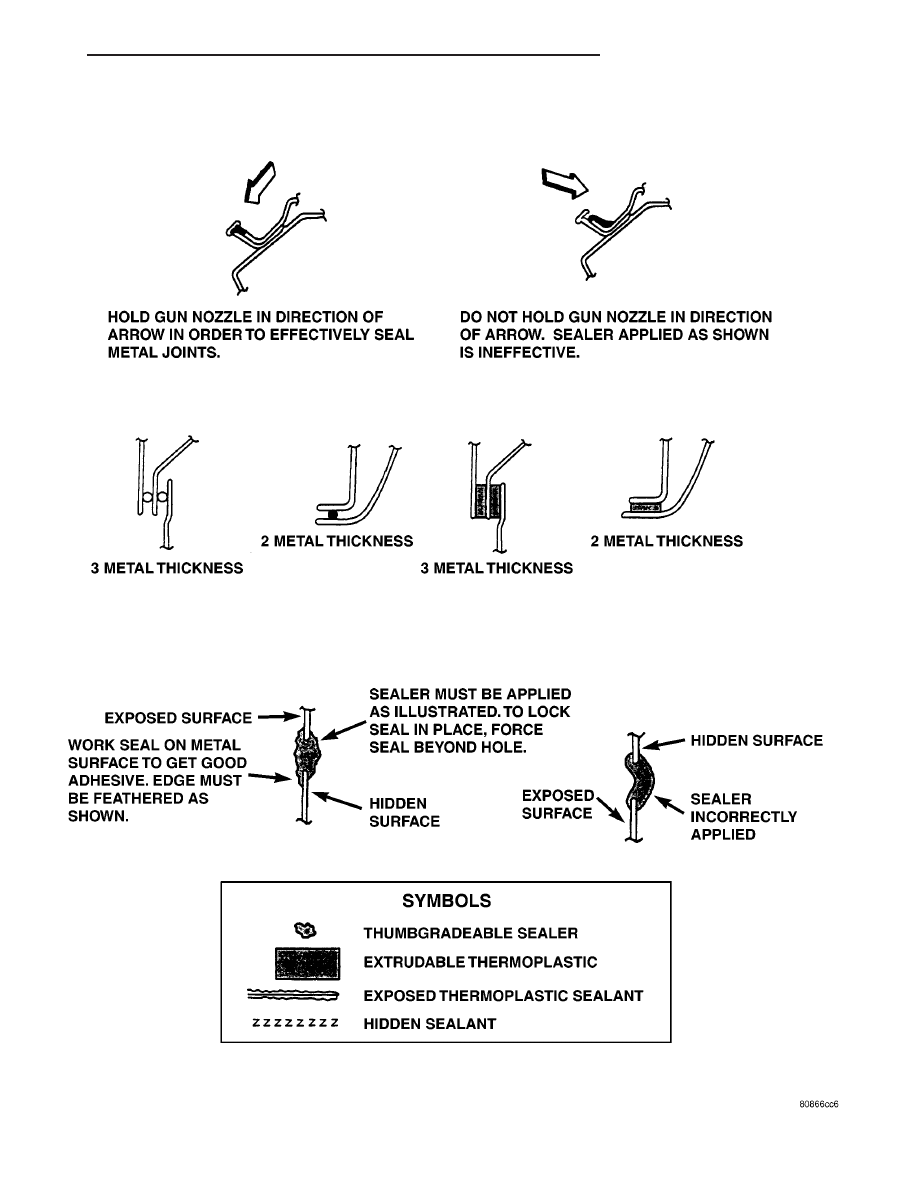

Fig. 5 BODY LOCATIONS

PT

BODY STRUCTURE

23 - 251

SEALER LOCATIONS (Continued)

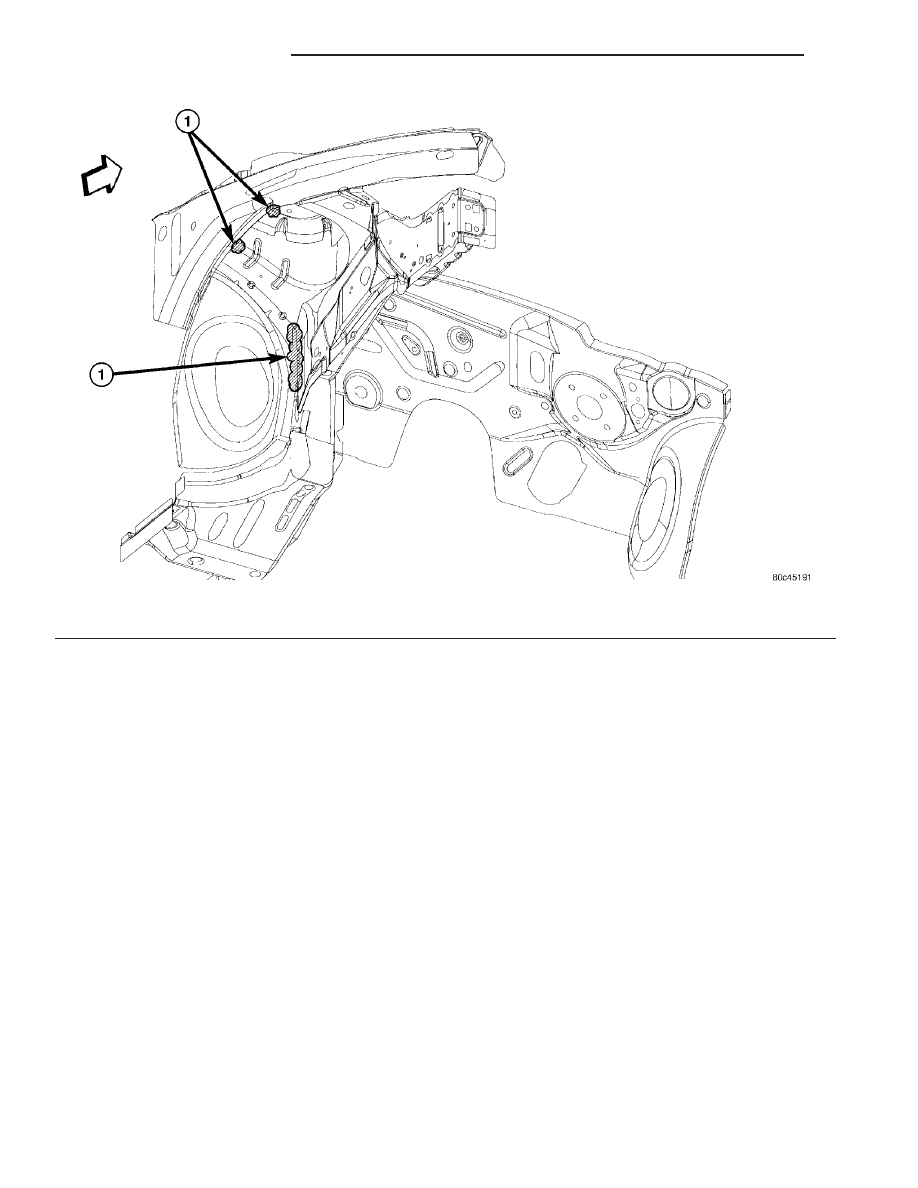

Fig. 6 LOAD BEAM, STRUT TOWER, COWL and DASH PANEL

1 - THUMBGRADE SEALER

23 - 252

BODY STRUCTURE

PT

SEALER LOCATIONS (Continued)

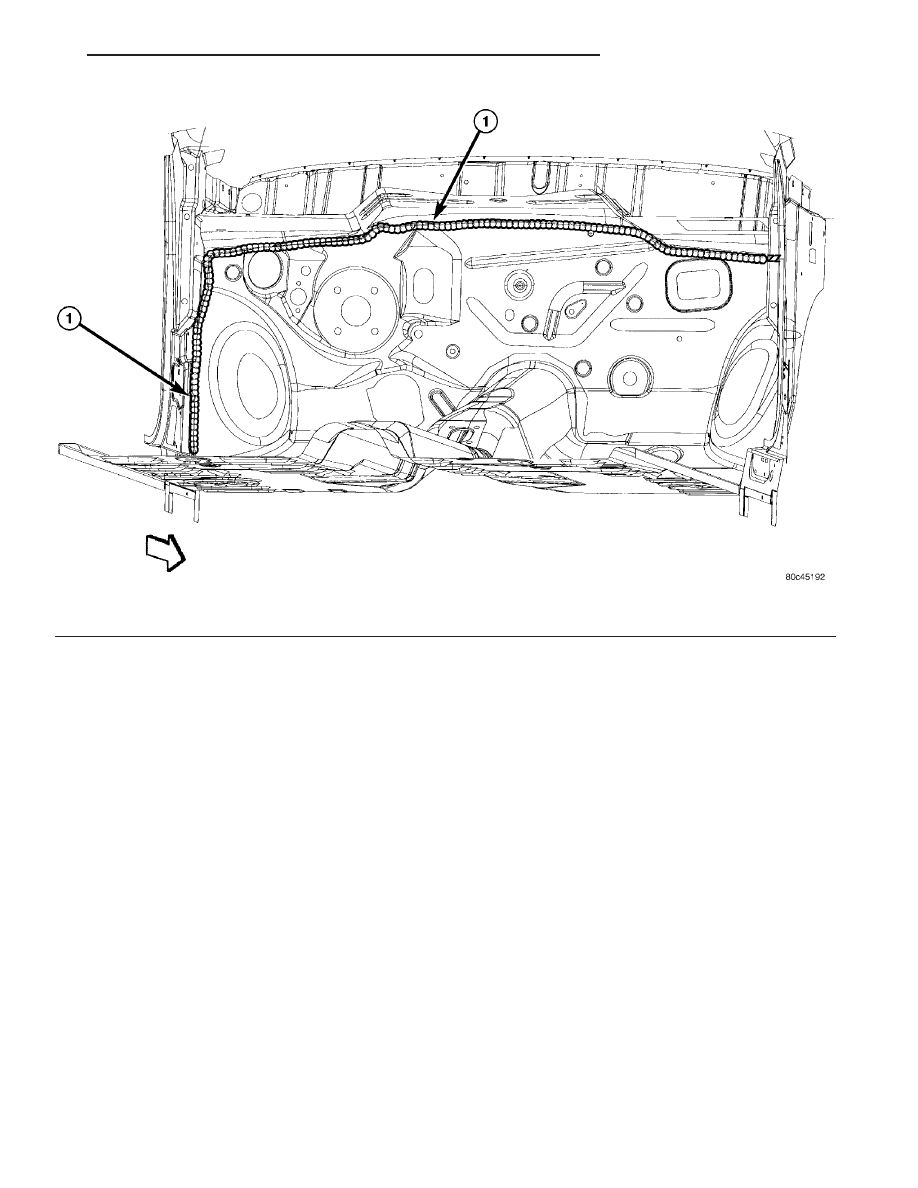

Fig. 7 COWL and DASH PANEL

1 - SPRAYABLE NON-PAINTABLE SEALER

PT

BODY STRUCTURE

23 - 253

SEALER LOCATIONS (Continued)
