(8) Install screw behind inside remote handle.
(9) Install screw inside arm rest pull cup.

FRONT DOOR WATER DAM

REMOVAL

REMOVAL

(1) Remove door trim panel.
(2) Remove door speaker, if equipped.
(3) Remove armrest to inner panel bracket.
(4) Disconnect outside power mirror and power

window regulator connectors, if equipped.

(5) Peel water dam away from adhesive around

perimeter of inner door panel (Fig. 40).

REMOVAL - PT-27 ONLY

(1) Remove door trim panel. (Refer to 23 - BODY/

DOOR - FRONT/TRIM PANEL - REMOVAL).

(2) Remove door speaker, if equipped.

(3) Remove armrest to inner panel bracket (Fig.

41).

(4) Disconnect outside power mirror and power

window regulator connectors, if equipped.

(5) Peel water dam away from adhesive around

perimeter of inner door panel.

INSTALLATION

INSTALLATION

(1) Insure

that

enough

adhesive

remains

to

securely retain the water dam. Replace as necessary
(Fig. 40).

(2) Place the water dam into position and press

securely to adhesive making sure to properly route
wiring and linkages.

(3) Engage clip attaching lock linkage to lock but-

ton bell-crank.

(4) Install door trim pull cup mount bracket.
(5) Install door speaker, if equipped.
(6) Install door trim panel.

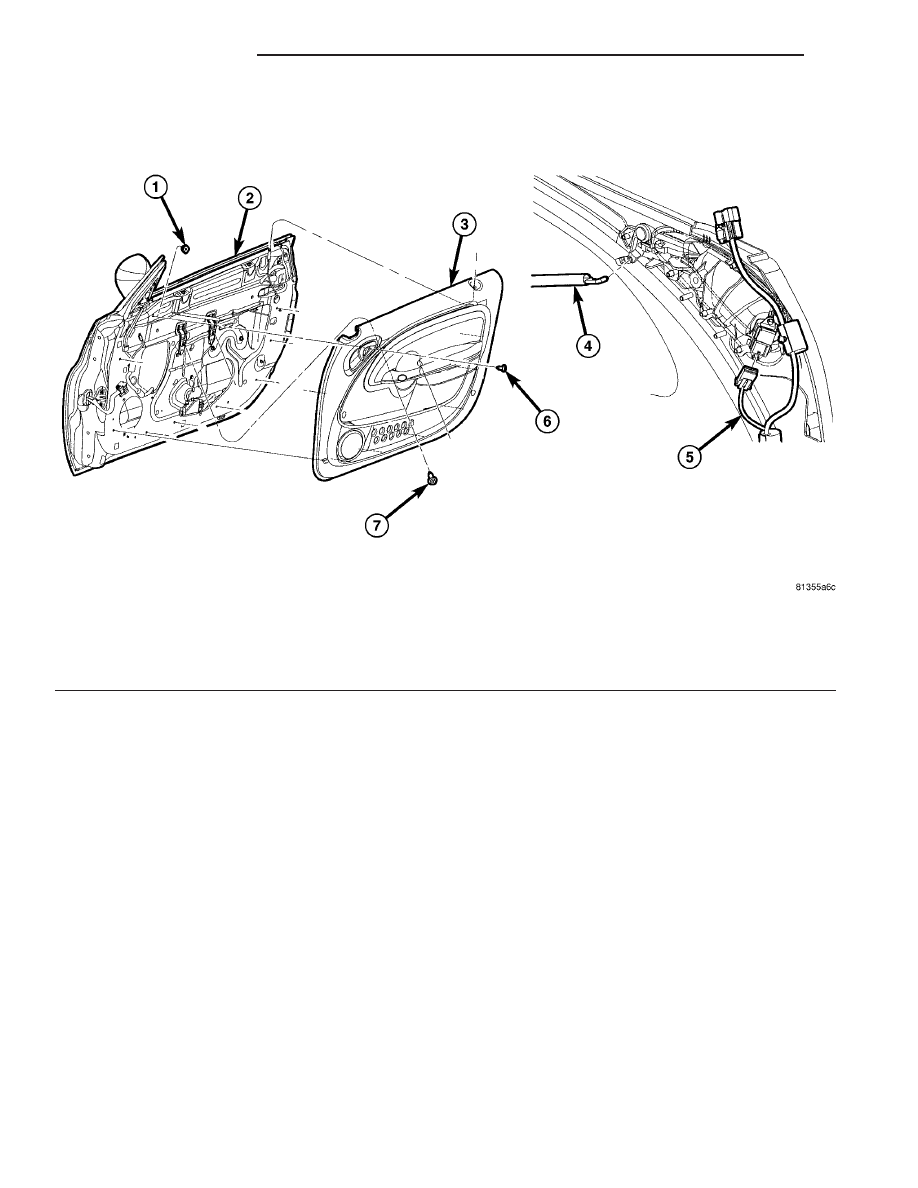

Fig. 39 DOOR TRIM PANEL

1 - PLASTIC NUT
2 - DOOR ASSEMBLY
3 - DOOR TRIM PANEL
4 - DOOR LINK AND SLEEVE ASSEMBLY

5 - WIRE HARNESS
6 - REMOTE HANDLE ATTACHING SCREW
7 - DOOR TRIM AND ARM REST SCREW

23 - 70

DOOR - FRONT

PT

FRONT DOOR TRIM PANEL (Continued)

INSTALLATION - PT-27 ONLY

(1) Insure

that

enough

adhesive

remains

to

securely retain the water dam. Replace as necessary
(Fig. 41).

(2) Place the water dam into position and press

securely to adhesive making sure to properly route
wiring and linkages.

(3) Engage clip attaching lock linkage to lock but-

ton bell-crank.

(4) Install door trim pull cup mount bracket.
(5) Install door speaker, if equipped.
(6) Install door trim panel. (Refer to 23 - BODY/

DOOR - FRONT/TRIM PANEL - INSTALLATION).

FRONT DOOR WINDOW
REGULATOR

REMOVAL

REMOVAL

(1) Remove front door trim panel.
(2) Remove front door glass from regulator chan-

nel.

(3) Loosen

screws

attaching

window

regulator

channel and crank housing to door panel (Fig. 6).

(4) Disengage screw and bolt heads from keyhole

slots in door panel.

(5) Loosen bolts attaching window regulator to

door panel.

(6) Disengage regulator from door panel, and

crank housing.

(7) Slide regulator rearward and rotate forward

end of roller channel through access hole in door
panel,

(8) Remove window regulator from door through

access hole in inner panel.

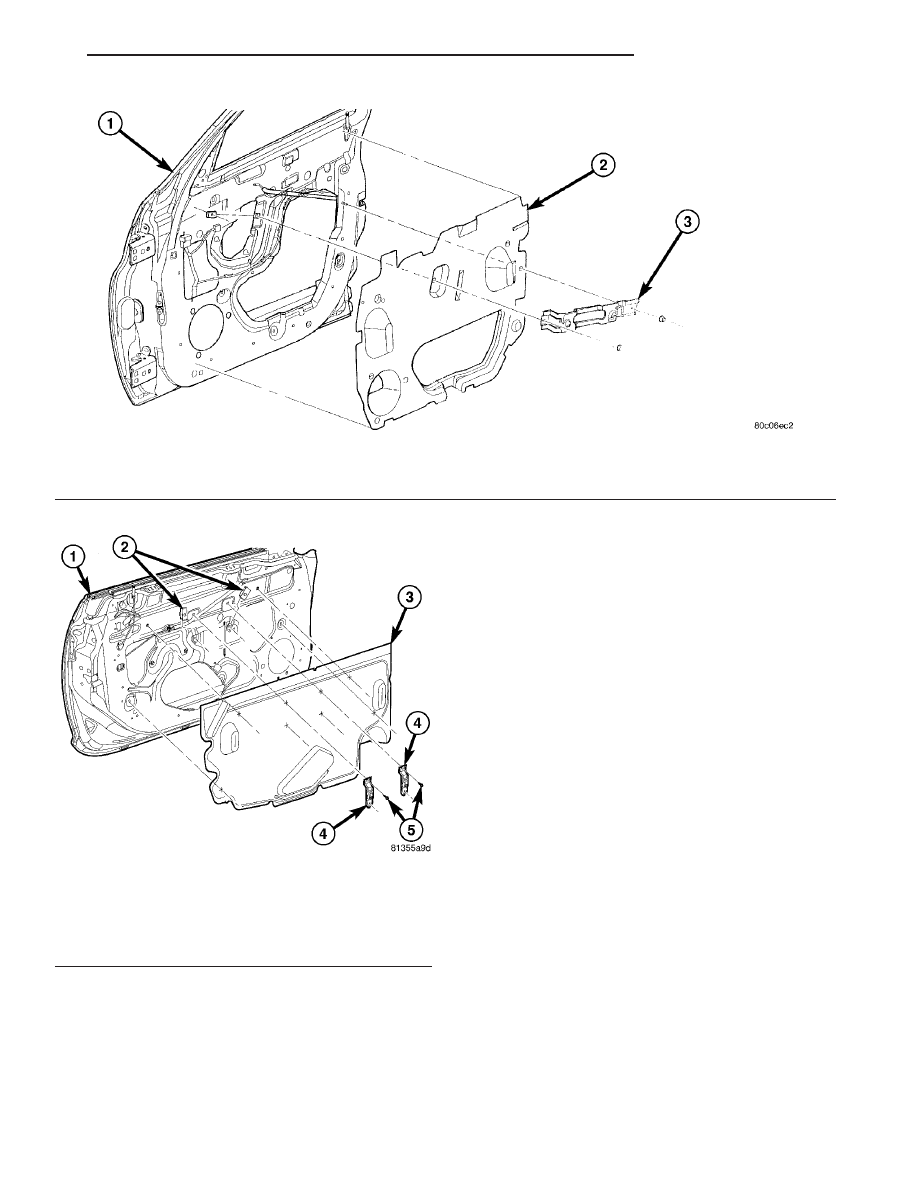

Fig. 40 WATER DAM

1 - FRONT DOOR

3 - FRONT DOOR ARMREST TO INNER PANEL ATTACHING
BRACKET

2 - FRONT DOOR WATER DAM

Fig. 41 DOOR WATER DAM

1 - DOOR ASSEMBLY
2 - U-NUTS
3 - WATER DAM
4 - ARM REST BRACKET
5 - ARM REST BRACKET ATTACHING SCREWS

PT

DOOR - FRONT

23 - 71

FRONT DOOR WATER DAM (Continued)

REMOVAL - PT-27 ONLY

NOTE: For power window motor removal proce-
dures, (Refer to 8 - ELECTRICAL/POWER WIN-
DOWS/WINDOW MOTOR - REMOVAL).

(1) Remove door trim panel and water dam.
(2) Disconnect wire connector to power window

motor.

(3) Remove nuts attaching regulator lift channel to

door glass (Refer to 23 - BODY/DOOR - FRONT/
DOOR GLASS - REMOVAL).

(4) Secure door glass in upward position.
(5) Remove nuts attaching rear of stabilizer chan-

nel to door panel (Fig. 42).

(6) Remove stabilizer channel from door panel.
(7) Loosen bolts attaching window regulator, base

plate to door inner panel.

(8) Remove window regulator through large hole in

inner door panel.

(9) Remove power window motor from regulator

(Refer to 8 - ELECTRICAL/POWER WINDOWS/
WINDOW MOTOR - REMOVAL).

INSTALLATION

INSTALLATION

(1) Position window regulator and crank housing

on door panel through access hole in door panel (Fig.
6).

(2) Tighten bolts attaching window regulator to

door panel.

(3) Engage window regulator bolt heads on chan-

nel to key hole slots in door panel.

(4) Tighten

screw

attaching

window

regulator

channel and crank housing.

(5) Position glass to regulator roller channel.
(6) Tighten fasteners attaching door glass to roller

channel.

(7) Install door trim panel.

INSTALLATION - PT-27 ONLY

NOTE: For power window motor installation proce-
dures, (Refer to 8 - ELECTRICAL/POWER WIN-
DOWS/WINDOW MOTOR - INSTALLATION).

(1) Move window regulator into position in door

and engage bolt heads into key hole slots in door
inner panel.

(2) Install stabilizer channel to door panel (Fig.

42).

(3) Install nuts to stabilizer channel.
(4) Tighten rear and front nuts of roller channel.
(5) Install bolts attaching window regulator base

plate to door inner panel.

(6) Tighten top forward bolt, bottom rearward bolt,

top rearward and then bottom forward bolt attaching
window regulator base plate.

(7) Install nuts attaching regulator lift channel to

door glass.

(8) Connect wire connector to power window motor.
(9) Verify glass fit and operation. Adjust door

glass, if necessary.

(10) Install door water dam (Refer to 23 - BODY/

DOOR - FRONT/WATER DAM - INSTALLATION)
and trim panel (Refer to 23 - BODY/DOOR - FRONT/
TRIM PANEL - INSTALLATION).

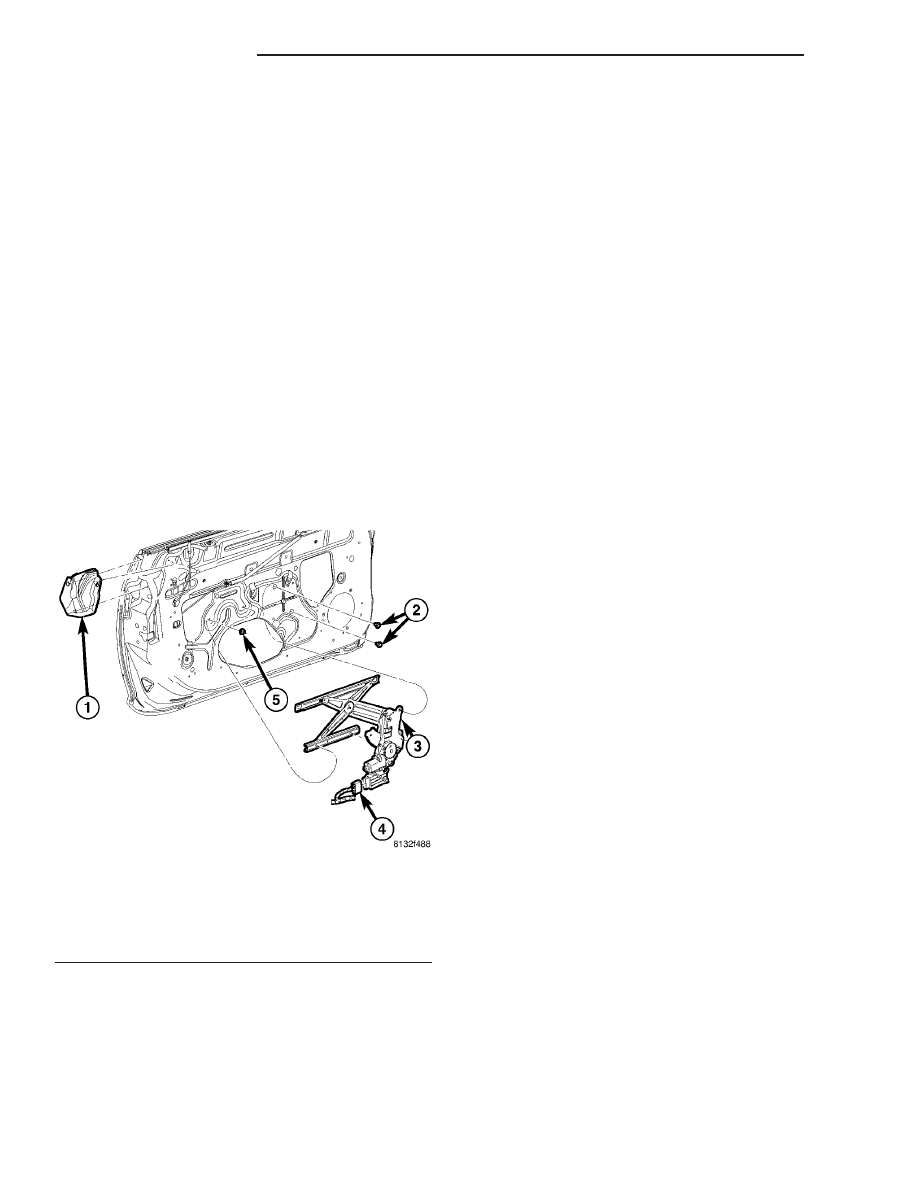

Fig. 42 SMART MODULE REGULATOR

1 - BELT SEAL
2 - ATTACHING SCREW(S)
3 - SMART MODULE REGULATOR
4 - FRONT DOOR WIRE CONNECTOR
5 - ATTACHING NUT(S)

23 - 72

DOOR - FRONT

PT

FRONT DOOR WINDOW REGULATOR (Continued)

DOOR GLASS INNER BELT
STABILIZER - PT-27

REMOVAL - PT-27 ONLY

(1) Remove door trim panel.
(2) Remove nut attaching inner belt stabilizer to

door panel.

(3) Remove inner belt stabilizer from door (Fig.

43).

INSTALLATION - PT-27 ONLY

(1) Place inner belt stabilizer into position (Fig.

43).

(2) Install nut attaching inner belt stabilizer to

door panel. Adjust inner belt stabilizer against glass
with enough tension to allow free up and down move-
ment.

(3) Install door trim panel.

REAR RAIL ASSEMBLY - PT-27

REMOVAL - PT-27 ONLY

(1) Remove door trim panel and water dam.
(2) Remove the lift plate attaching screws (Fig.

44).

(3) Remove bolt attaching top of rear rail assembly

to inner door panel.

(4) Using a suitable allen wrench, hold jack screw

stationary while removing nut attaching bottom of
rear rail assembly to inner door panel.

(5) Remove rear rail assembly from vehicle and

remove through access hole in inner door panel.

INSTALLATION - PT-27 ONLY

(1) If a new rear rail assembly is being installed,

preset bottom jack screw using old rear rail assembly
as a reference (Fig. 44).

(2) Position rear rail assembly on vehicle.
(3) Using a suitable allen wrench, hold jack screw

stationary while installing nut attaching bottom of
rear rail assembly to inner door panel.

(4) Install nut attaching top of rear rail assembly

to inner door panel.

(5) Verify glass fit and operation. Adjust door glass

as necessary.

(6) Install door trim panel and water dam.

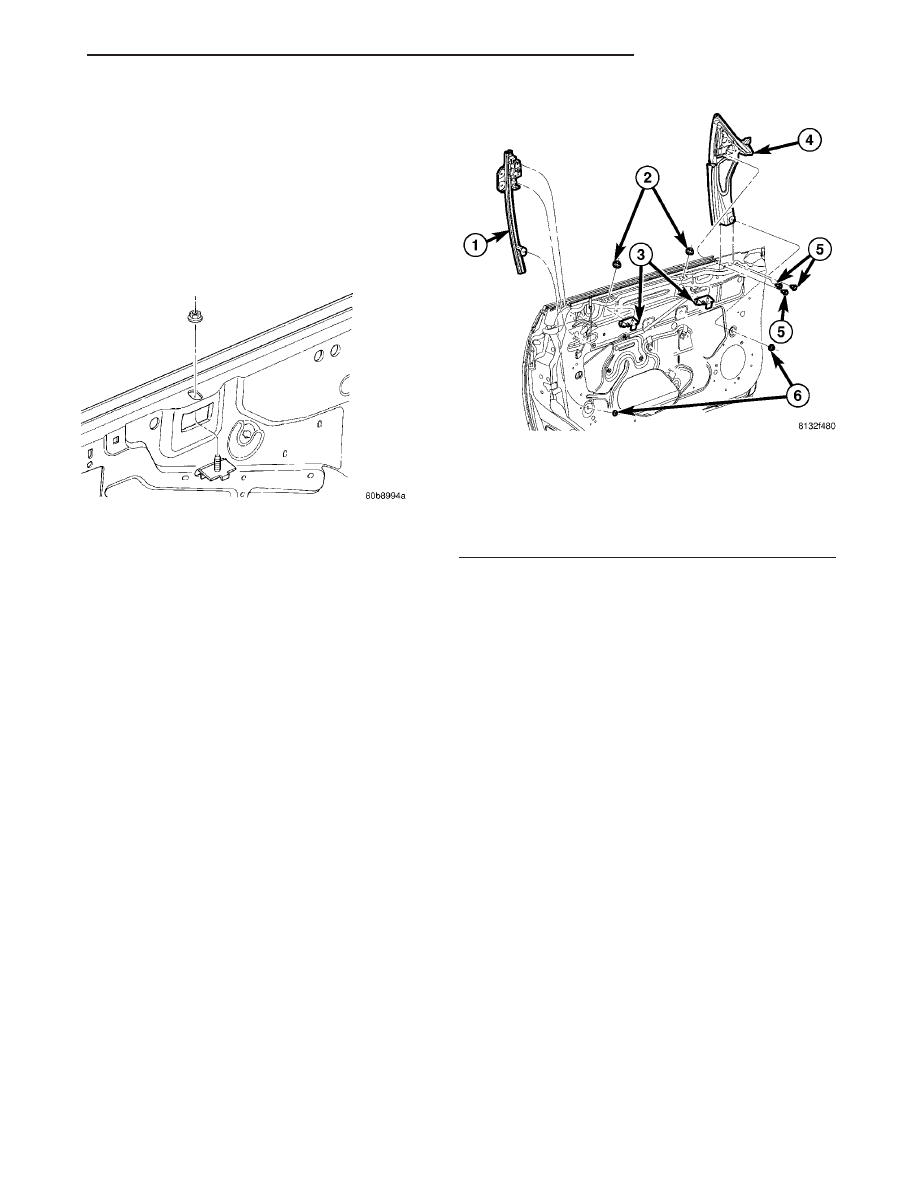

Fig. 43 INNER BELT STABILIZER

Fig. 44 DOOR GLASS CHANNEL

1 - DOOR GLASS RAIL
2 - STABILIZER NUTS
3 - FRONT DOOR INNER TO GLASS STABILIZER
4 - DOOR GLASS CHANNEL
5 - ATTACHING SCREW(S)
6 - ATTACHING NUT
