Chrysler PT Cruiser. Manual - part 860

DIFFERENTIAL SERVICE TOOLS

COMPONENT

REMOVER

INSTALLER

Diff. Bear. On
Retainer Side

5048, 5048-4
Collets,
L-4539-2
Button

5052, C-4171

Diff. Bear. On
Ext. Hous. Side

5048, 5048-3
Collets,
L-4539-2
Button

L-4410, C-4171

Diff. Race. On
Retainer Side

6062-A

6061, C-4171

Diff. Race. On
Ext. Hous. Side

L-4518

L-4520, C-4171

Extension
Housing Seal

7794-A, C-637
Slide Hammer

L-4520, C-4171

Bearing
Retainer Seal

794-A, C-637
Slide Hammer

L-4520, C-4171

ASSEMBLY

NOTE: Use Mopar

T

Silicone Rubber Adhesive Seal-

ant, or equivalent, on retainer and extension hous-
ing/adapter plate to seal to transaxle case.

(1) Position differential case to ring gear. Install

ring gear-to-differential case bolts and draw ring
gear into position (Fig. 189). Torque bolts to 95 N·m
(70 ft. lbs.).

(2) Install side gear thrust washers (Fig. 190).

(3) Install differential side gears (Fig. 191).

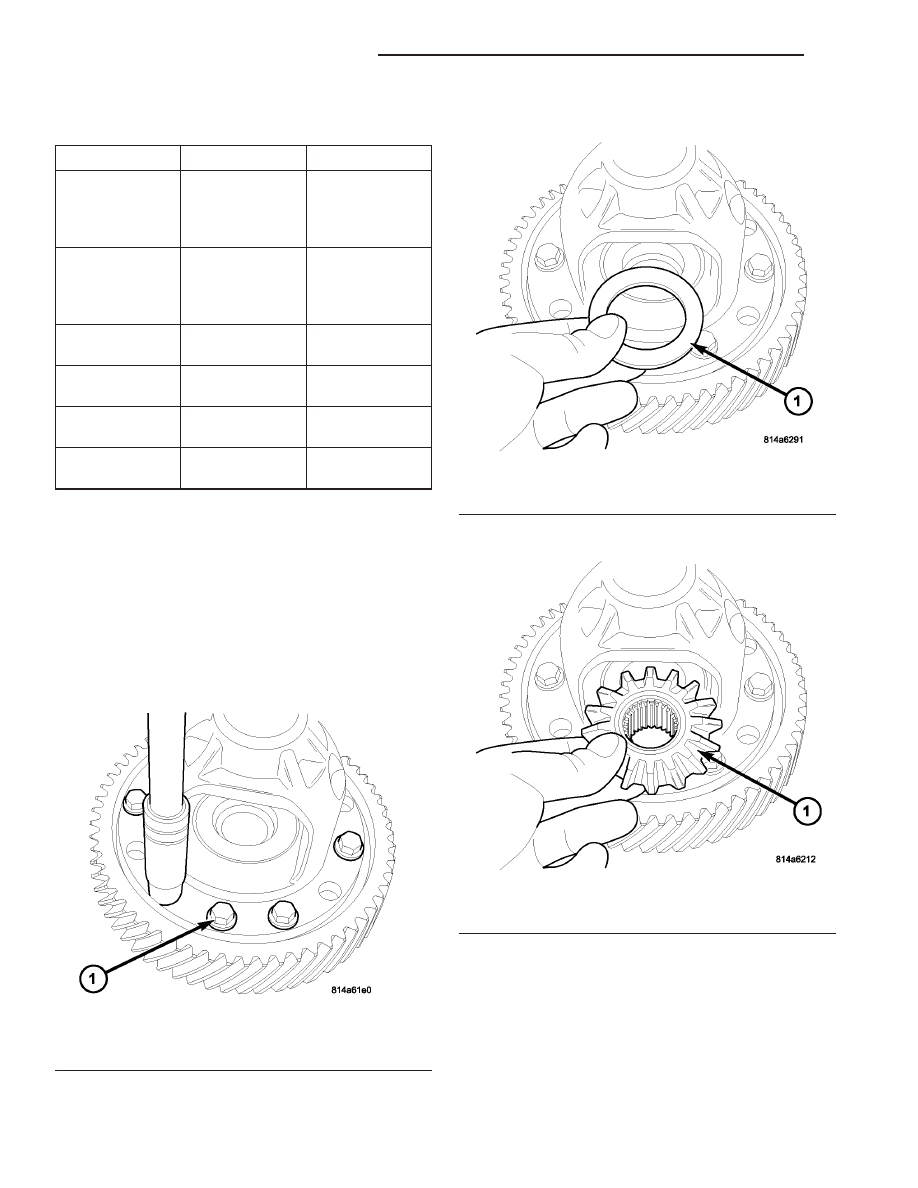

Fig. 189 Ring Gear Bolt Removal/Installation

1 - RING GEAR BOLTS

Fig. 190 Side Gear Washer

1 - SIDE GEAR THRUST WASHER

Fig. 191 Side Gear Removal/Installation

1 - SIDE GEAR

21 - 394

41TE AUTOMATIC TRANSAXLE

PT

FINAL DRIVE (Continued)

(4) Install pinion gears and thrust washers 180°

apart (Fig. 192).

(5) Rotate pinion gears into position, ensuring the

anti-rotate tabs are located into the differential case
as shown (Fig. 193).

(6) Install pinion shaft (Fig. 194).

(7) Install pinion shaft retainer (Fig. 195).

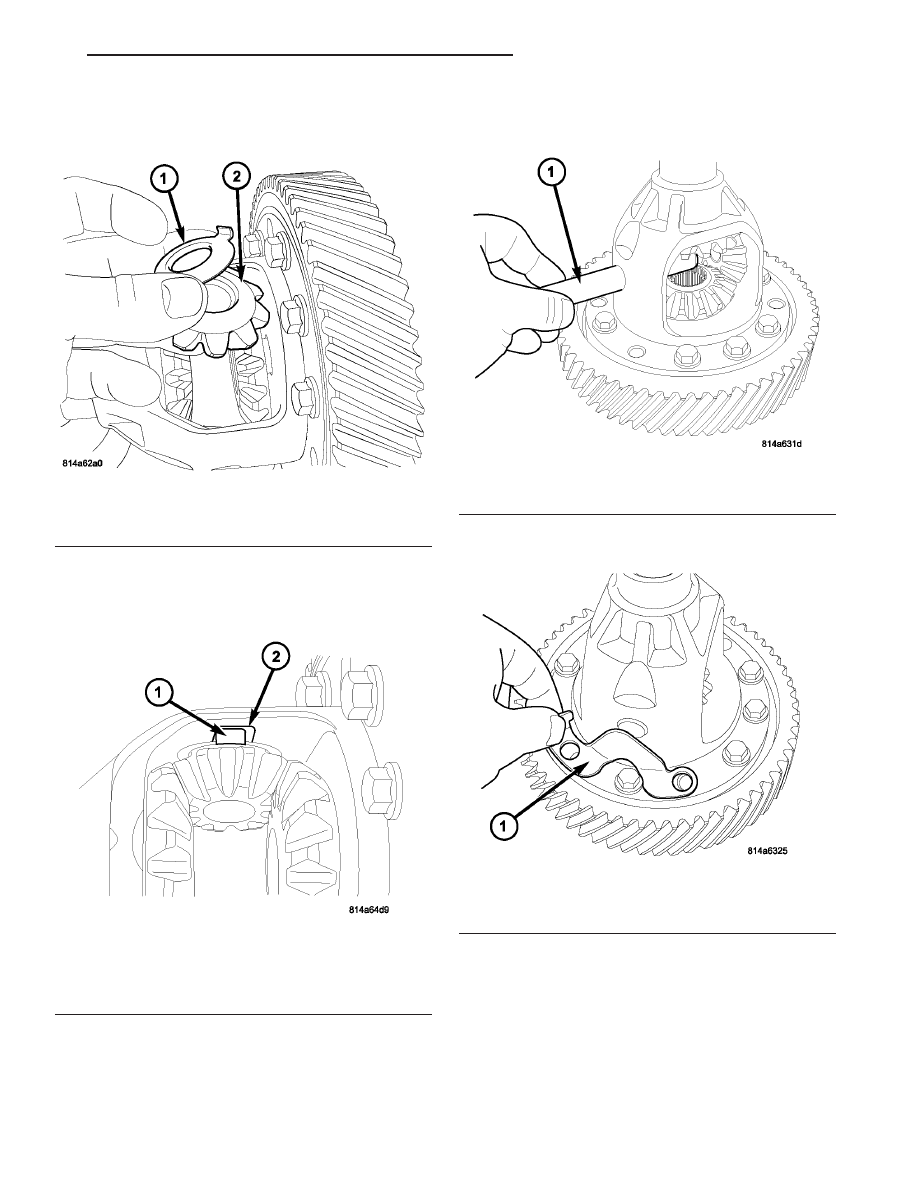

Fig. 192 Pinion Gear and Washer

1 - WASHER
2 - PINION GEAR

Fig. 193 Pinion Washer Anti-Rotate Tab

1 - ANTI-ROTATE TAB
2 - POCKET

Fig. 194 Pinion Shaft Removal/Installation

1 - PINION SHAFT

Fig. 195 Pinion Shaft Retainer

1 - PINION SHAFT RETAINER

PT

41TE AUTOMATIC TRANSAXLE

21 - 395

FINAL DRIVE (Continued)

(8) Install pinion shaft retainer/ring gear-to-differ-

ential case bolts (Fig. 196) and torque to 95 N·m (70
ft. lbs.).

(9) Position differential side bearing cone onto dif-

ferential as shown (Fig. 197).

(10) Using Tools 5052 and C-4171, install differen-

tial bearing to differential (ring gear side) (Fig. 198).

(11) Using Tools L-4410 and C-4171, install differ-

ential bearing to differential (ring gear side) (Fig.
199).

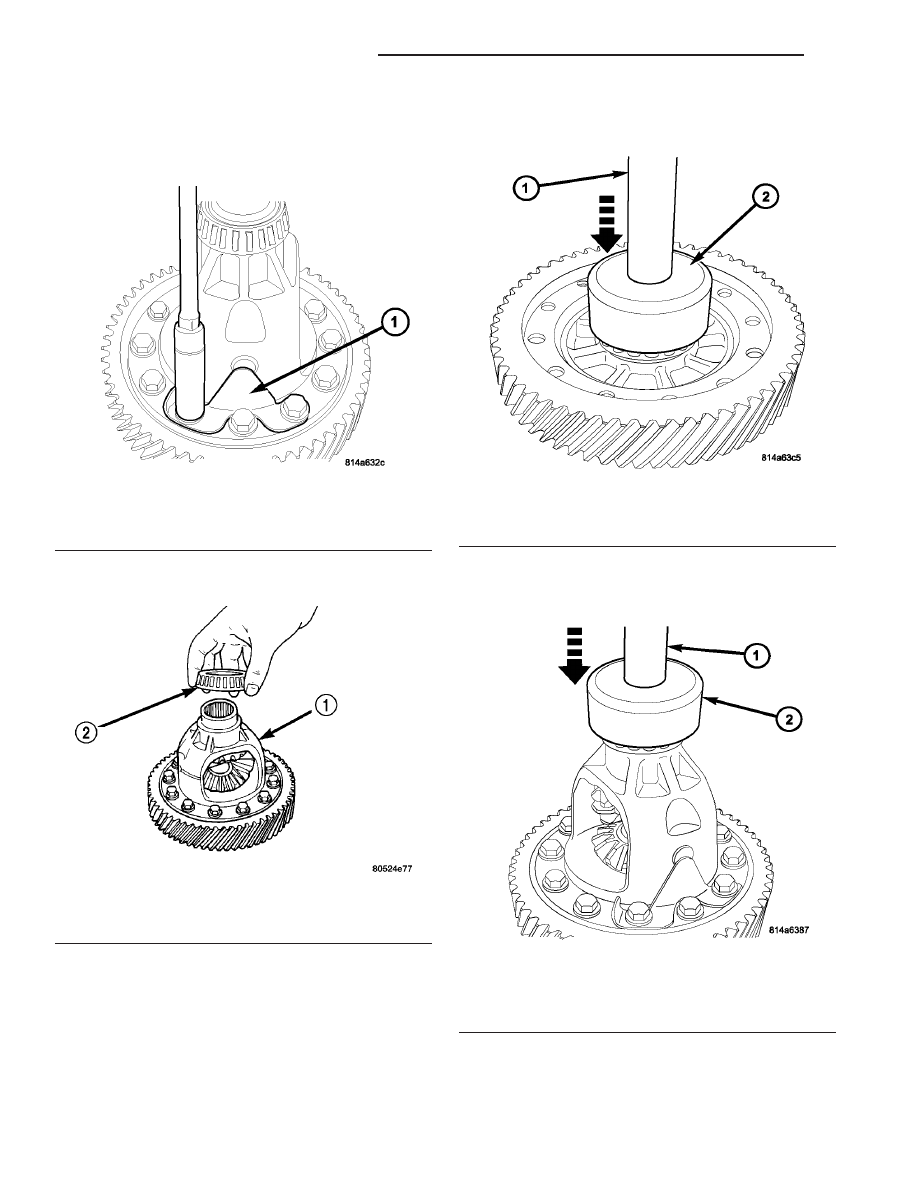

Fig. 196 Remove/Install Retainer/Ring Gear Bolt

1 - PINION SHAFT RETAINER

Fig. 197 Position Bearing Cone Onto Differential

1 - DIFFERENTIAL ASSEMBLY
2 - DIFFERENTIAL BEARING

Fig. 198 Side Bearing Installation (Ring Gear Side)

1 - C-4171
2 - INSTALLER 5052

Fig. 199 Side Bearing Installation (Extension

Housing Side)

1 - TOOL C-4171
2 - TOOL L-4410

21 - 396

41TE AUTOMATIC TRANSAXLE

PT

FINAL DRIVE (Continued)

(12) Using Miller Special Tool 6061 and C-4171,

install differential bearing race to bearing retainer
(Fig. 200).

(13) Using Miller Special Tool L–4520 and C-4171,

install differential bearing cup to extension housing.

(14) Measure and adjust differential bearing pre-

load (Refer to 21 - TRANSMISSION/TRANSAXLE/
AUTOMATIC

-

41TE/FINAL

DRIVE

-

ADJUSTMENTS) .

(15) Install differential assembly to case. Install

extension housing/adapter plate and bearing retainer.

(16) Install

bearing

retainer

with

a

bead

of

Mopar

t Silicone Rubber Adhesive Sealant and torque

bolts (Fig. 201) to 28 N·m (250 in. lbs.).

(17) Install extension housing/adapter plate with a

bead of Mopar

t Silicone Rubber Adhesive Sealant

and torque bolts to 28 N·m (250 in. lbs.).

(18) Install differential cover with a bead of

Mopar

t Silicone Rubber Adhesive Sealant (Fig. 202)

and torque bolts (Fig. 203) to 28 N·m (250 in. lbs.).

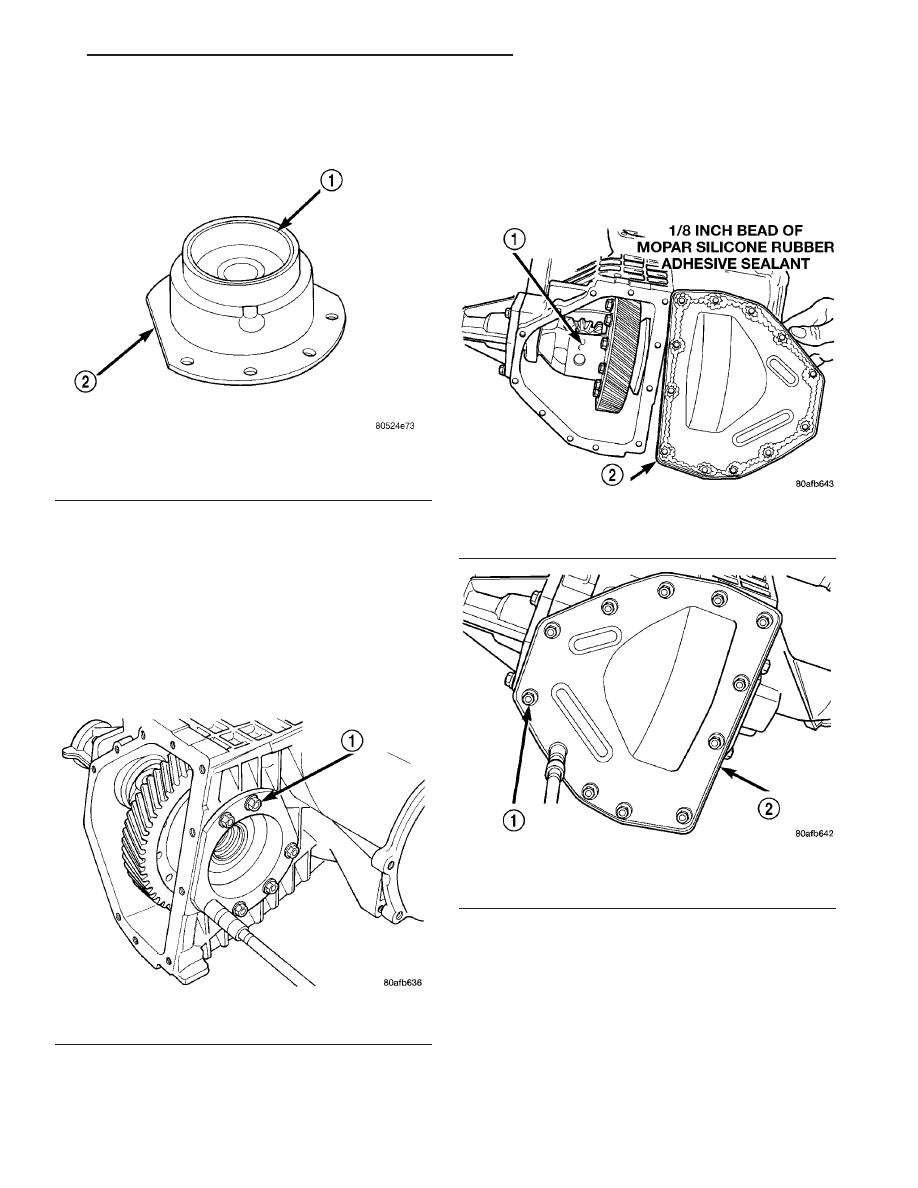

Fig. 200 Differential Bearing Retainer

1 - DIFFERENTIAL BEARING CUP
2 - DIFFERENTIAL BEARING RETAINER

Fig. 201 Differential Retainer Bolts

1 - DIFFERENTIAL RETAINER BOLTS

Fig. 202 Install Differential Cover

1 - DIFFERENTIAL ASSEMBLY
2 - DIFFERENTIAL COVER

Fig. 203 Differential Cover Bolts

1 - DIFFERENTIAL COVER BOLTS
2 - DIFFERENTIAL COVER

PT

41TE AUTOMATIC TRANSAXLE

21 - 397

FINAL DRIVE (Continued)
