Chrysler PT Cruiser. Manual - part 850





(31) TRANSFER GEAR BEARING ADJUST-

MENT:

(a) Install a 4.66 mm (0.184 in.) gauging shim

on the transfer shaft (Fig. 123).

(b) Install transfer shaft gear using Tool 6261.

Using Tool 6259, install transfer shaft gear retain-
ing nut to 271 N·m (200 ft. lbs.).

(c) Measure end play. Attach Tool L4432 to the

transfer gear.

(d) Mount a steel ball with grease into the end

of the transfer shaft.

(e) Push and pull the gear while rotating back

and forth to ensure seating of the bearing rollers.

(f) Using a dial indicator, measure transfer shaft

end play.

(g) Refer to the transfer shaft bearing shim

chart for the required shim combination to obtain
the proper bearing setting.

(h) Use Tool 6259 to remove the retaining nut

and washer. Remove the transfer shaft gear using
Tool L4407A.

(i) Remove the gauging shim (Fig. 123) and

install the proper shim indicated by the chart.

TRANSFER SHAFT BEARING SHIM CHART

End Play

Shim Needed

Part Number

End Play

Shim Needed

Part Number

0.05mm (0.002

in.)

4.66mm (0.183

in.)

4505588AB

0.76mm (0.030

in.)

3.94mm (0.155

in.)

4412818AB

0.08mm (0.003

in.)

4.62mm (0.182

in.)

4412835AB

0.79mm (0.031

in.)

3.90mm (0.154

in.)

4412817AB

0.10mm (0.004

in.)

4.58mm (0.180

in.)

4412834AB

0.81mm (0.032

in.)

3.90mm (0.154

in.)

4412817AB

0.13mm (0.005

in.)

4.58mm (0.180

in.)

4412834AB

0.84mm (0.033

in.)

3.86mm (0.152

in.)

4412816AB

0.15mm (0.006

in.)

4.54mm (0.178

in.)

4412833AB

0.86mm (0.034

in.)

3.82mm (0.150

in.)

4412815AB

0.18mm (0.007

in.)

4.50mm (0.177

in.)

4412832AB

0.89mm (0.035

in.)

3.82mm (0.150

in.)

4412815AB

0.20mm (0.008

in.)

4.50mm (0.177

in.)

4412832AB

0.91mm (0.036

in.)

3.78mm (0.149

in.)

4412814AB

0.23mm (0.009

in.)

4.46mm (0.175

in.)

4412831AB

0.94mm (0.037

in.)

3.74mm (0.147

in.)

4412813AB

0.25mm (0.010

in.)

4.46mm (0.175

in.)

4412831AB

0.97mm (0.038

in.)

3.74mm (0.147

in.)

4412813AB

0.28mm (0.011

in.)

4.42mm (0.174

in.)

4412830AB

0.99mm (0.039

in.)

3.70mm (0.146

in.)

4412812AB

0.30mm (0.012

in.)

4.38mm (0.172

in.)

4412829AB

1.02mm (0.040

in.)

3.66mm (0.144

in.)

4412811AB

0.33mm (0.013

in.)

4.38mm (0.172

in.)

4412829AB

1.04mm (0.041

in.)

3.66mm (0.144

in.)

4412811AB

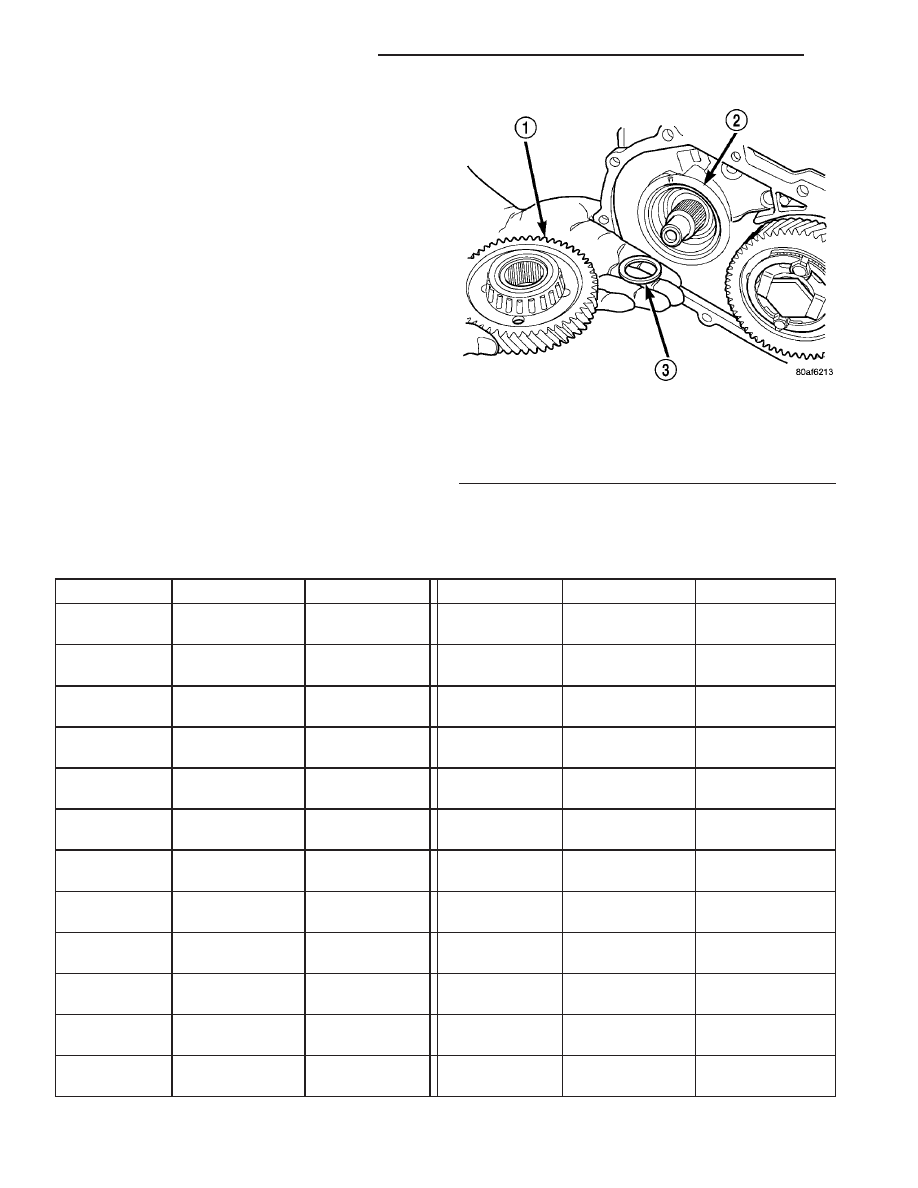

Fig. 123 Install Transfer Shaft Gear and (Select)

Shim

1 - TRANSFER SHAFT GEAR
2 - BEARING CUP RETAINER
3 - SHIM (SELECT)

21 - 354

41TE AUTOMATIC TRANSAXLE

PT

41TE AUTOMATIC TRANSAXLE (Continued)

End Play

Shim Needed

Part Number

End Play

Shim Needed

Part Number

0.36mm (0.014

in.)

4.34mm (0.171

in.)

4412828AB

1.07mm (0.042

in.)

3.62mm (0.143

in.)

4412810AB

0.38mm (0.015

in.)

4.30mm (0.169

in.)

4412827AB

1.08mm (0.043

in.)

3.62mm (0.143

in.)

4412810AB

0.41mm (0.016

in.)

4.30mm (0.169

in.)

4412827AB

1.12mm (0.044

in.)

3.58mm (0.141)

4412809AB

0.43mm (0.017

in.)

4.26mm (0.168

in.)

4412826AB

1.14mm (0.045

in.)

3.54mm (0.139

in.)

4412808AB

0.46mm (0.018

in.)

4.22mm (0.166

in.)

4412825AB

1.17mm (0.046

in.)

3.54mm (0.139

in.)

4412808AB

0.48mm (0.019

in.)

4.22mm (0.166

in.)

4412825AB

1.19mm (0.047

in.)

3.50mm (0.138

in.)

4412807AB

0.50mm (0.020

in.)

4.18mm (0.165

in.)

4412824AB

1.22mm (0.048

in.)

3.46mm (0.136

in.)

4412806AB

0.53mm (0.021

in.)

4.18mm (0.165

in.)

4412824AB

1.24mm (0.049

in.)

3.46mm (0.136

in.)

4412806AB

0.56mm (0.022

in.)

4.14mm (0.163

in.)

4412823AB

1.27mm (0.050

in.)

3.42mm (0.135

in.)

4412805AB

0.58mm (0.023

in.)

4.10mm (0.161

in.)

4412822AB

1.30mm (0.051

in.)

3.38mm (0.133

in.)

4412804AB

0.61mm (0.024

in.)

4.10mm (0.161

in.)

4412822AB

1.32mm (0.052

in.)

3.38mm (0.133

in.)

4412804AB

0.64mm (0.025

in.)

4.06mm (0.160

in.)

4412821AB

1.35mm (0.053

in.)

3.34mm (0.132

in.)

4412803AB

0.66mm (0.026

in.)

4.02mm (0.158

in.)

4412820AB

1.37mm (0.054

in.)

3.34mm (0.132

in.)

4412803AB

0.69mm (0.027

in.)

4.02mm (0.158

in.)

4412820AB

1.40mm (0.055

in.)

3.30mm (0.130

in.)

4412802AB

0.71mm (0.028

in.)

3.98mm (0.157

in.)

4412819AB

1.45mm (0.057

in

3.26mm (0.128

in.)

4412801AB

0.74mm (0.029

in.)

3.94mm (0.155

in.)

4412818AB

1.47mm (0.058

in.)

2.22mm (0.127

in.)

4505570AB

PT

41TE AUTOMATIC TRANSAXLE

21 - 355

41TE AUTOMATIC TRANSAXLE (Continued)

(32) Install the transfer shaft gear using Tool 6261

(Fig. 124).

CAUTION: Install a NEW retaining nut, as the origi-
nal nut MUST NOT be reused.

(33) Install the new retaining nut and washer.
(34) Using Tool 6259, torque transfer gear retain-

ing nut to 271 N·m (200 ft. lbs.) (Fig. 125).

(35) Measure transfer shaft end play. Transfer

shaft end play should be within 0.05-0.10 mm
(0.002-0.004 in.). If the end play is too high, install a
0.04 mm (0.0016 in.) thicker shim. If the end play is
too low, install a 0.04 mm (0.0016 in.) thinner shim.
Repeat until 0.05-0.10 mm (0.002-0.004 in.) end play
is obtained.

(36) Install a bead of Mopar

t ATF RTV (MS-GF41)

to transfer gear cover (Fig. 126).

(37) Install transfer gear cover-to-case bolts and

torque to 20 N·m (175 in. lbs.) torque (Fig. 127).

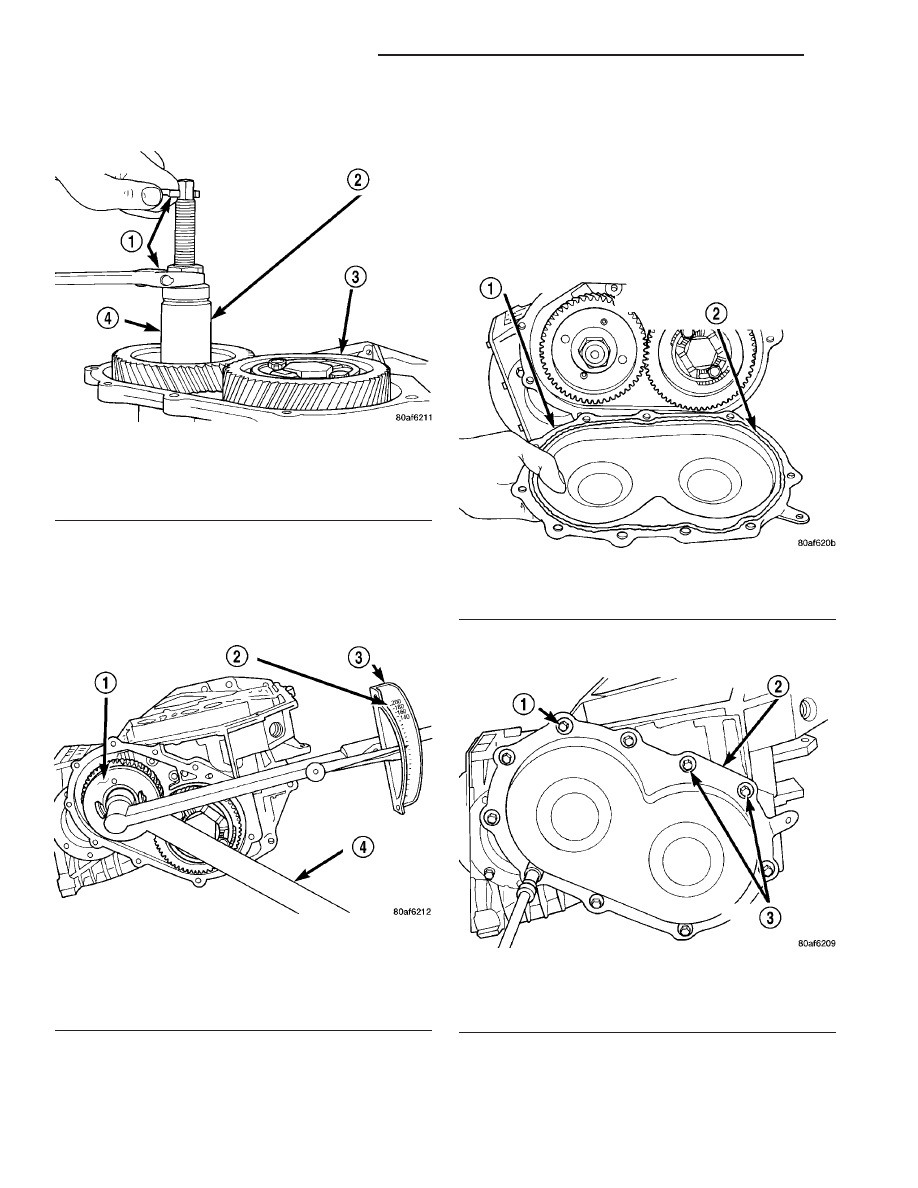

Fig. 124 Install Transfer Shaft Gear

1 - WRENCHES
2 - SPECIAL TOOL 6261
3 - OUTPUT GEAR
4 - TRANSFER SHAFT GEAR

Fig. 125 Tighten Transfer Gear Nut to 271 N

•

m (200

ft. lbs.)

1 - TRANSFER SHAFT GEAR
2 - 200 FT. LBS.
3 - TORQUE WRENCH
4 - SPECIAL TOOL 6259

Fig. 126 Install Rear Cover

1 - REAR COVER
2 - 1/8 INCH BEAD OF MOPAR

T

ATF RTV (MS-GF41) AS SHOWN

Fig. 127 Install Rear Cover Bolts

1 - REAR COVER BOLTS
2 - REAR COVER
3 - USE SEALANT ON BOLTS

21 - 356

41TE AUTOMATIC TRANSAXLE

PT

41TE AUTOMATIC TRANSAXLE (Continued)

(38) Install low/reverse clutch pack (Fig. 128).

Leave uppermost disc out until snap ring is installed.

(39) Install low/reverse reaction plate flat snap

ring (Fig. 129).

(40) Install remaining low/reverse clutch disc (Fig.

130).

(41) Install low/reverse reaction plate with flat

side up (Fig. 131).

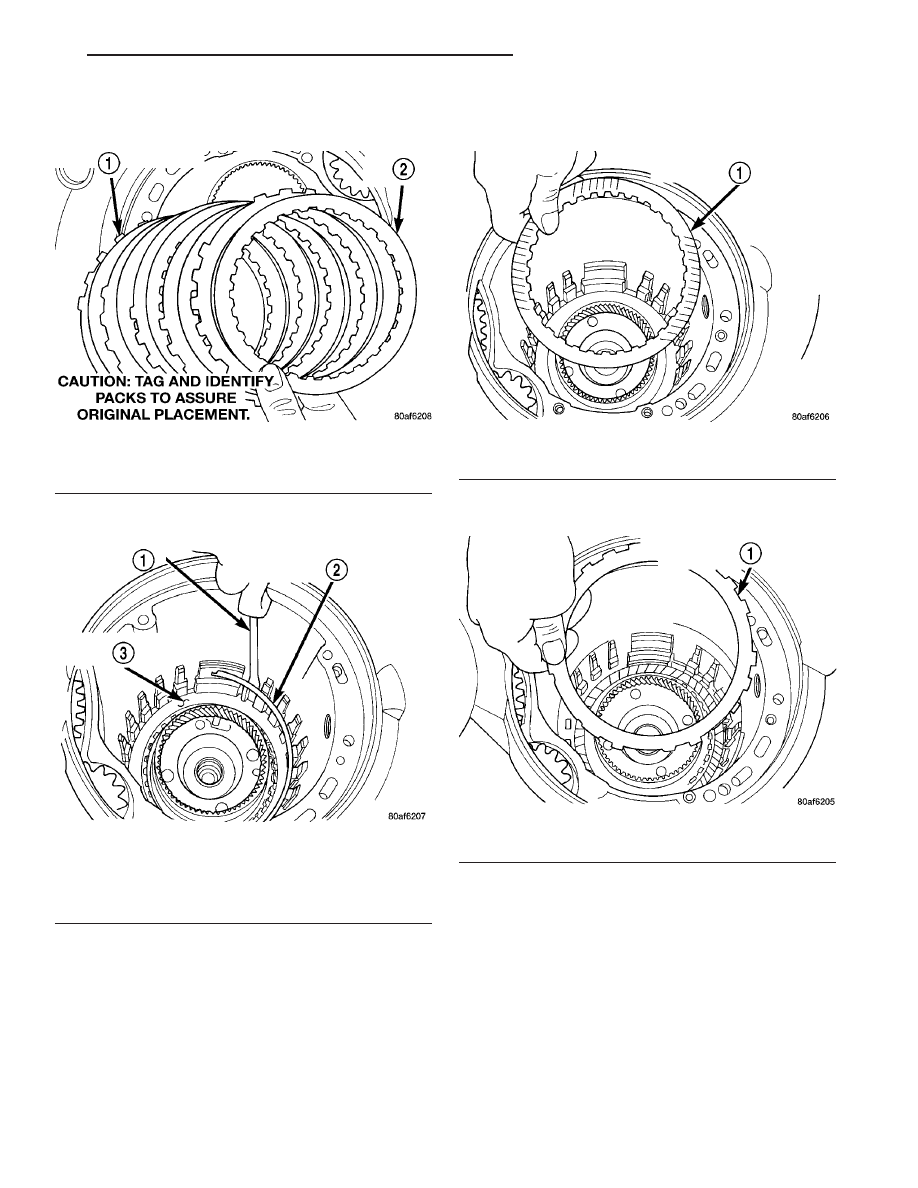

Fig. 128 Install Low/Reverse Clutch Pack

1 - CLUTCH PLATES (5)
2 - CLUTCH DISCS (5)

Fig. 129 Install Low/Reverse Reaction Plate Snap

Ring

1 - SCREWDRIVER
2 - LOW/REVERSE REACTION PLATE FLAT SNAP RING
3 - DO NOT SCRATCH CLUTCH PLATE

Fig. 130 Install One Disc

1 - ONE DISC FROM LOW/REVERSE CLUTCH

Fig. 131 Install Low/Reverse Reaction Plate

1 - LOW/REVERSE REACTION PLATE (FLAT SIDE UP)

PT

41TE AUTOMATIC TRANSAXLE

21 - 357

41TE AUTOMATIC TRANSAXLE (Continued)
