(15) Remove input hub tapered snap ring (Fig.

243) (Fig. 249).

(16) Tap on input hub with soft faced hammer and

separate input hub from OD/Reverse piston and
clutch retainer (Fig. 244).

(17) Separate clutch retainer from OD/Reverse pis-

ton (Fig. 245).

(18) Using Tool 6057 and an arbor press, compress

return OD/Reverse piston return spring just enough
to remove snap ring (Fig. 246).

Fig. 243 Input Hub Tapered Snap Ring

1 - INPUT SHAFT
2 - INPUT HUB SNAP RING (TAPERED SIDE UP WITH TABS IN
CAVITY)
3 - SNAP RING PLIERS

Fig. 244 Tap on Input Hub

1 - INPUT SHAFT AND HUB ASSEMBLY
2 - PLASTIC HAMMER

Fig. 245 Pull Retainer from Piston

1 - OVERDRIVE/REVERSE PISTON
2 - INPUT CLUTCHES RETAINER

Fig. 246 Install Snap Ring

1 - ARBOR PRESS RAM (COMPRESS RETURN SPRING JUST
ENOUGH TO REMOVE OR INSTALL SNAP RING)
2 - SCREWDRIVER
3 - SNAP RING
4 - SPECIAL TOOL 6057
5 - OD/REVERSE PISTON
6 - RETURN SPRING

21 - 254

40TE AUTOMATIC TRANSAXLE

PT

INPUT CLUTCH ASSEMBLY (Continued)

(19) Remove input shaft to input clutch hub snap

ring (Fig. 247) (Fig. 249).

(20) Using a suitably sized socket and an arbor

press, remove input shaft from input shaft hub (Fig.
248).

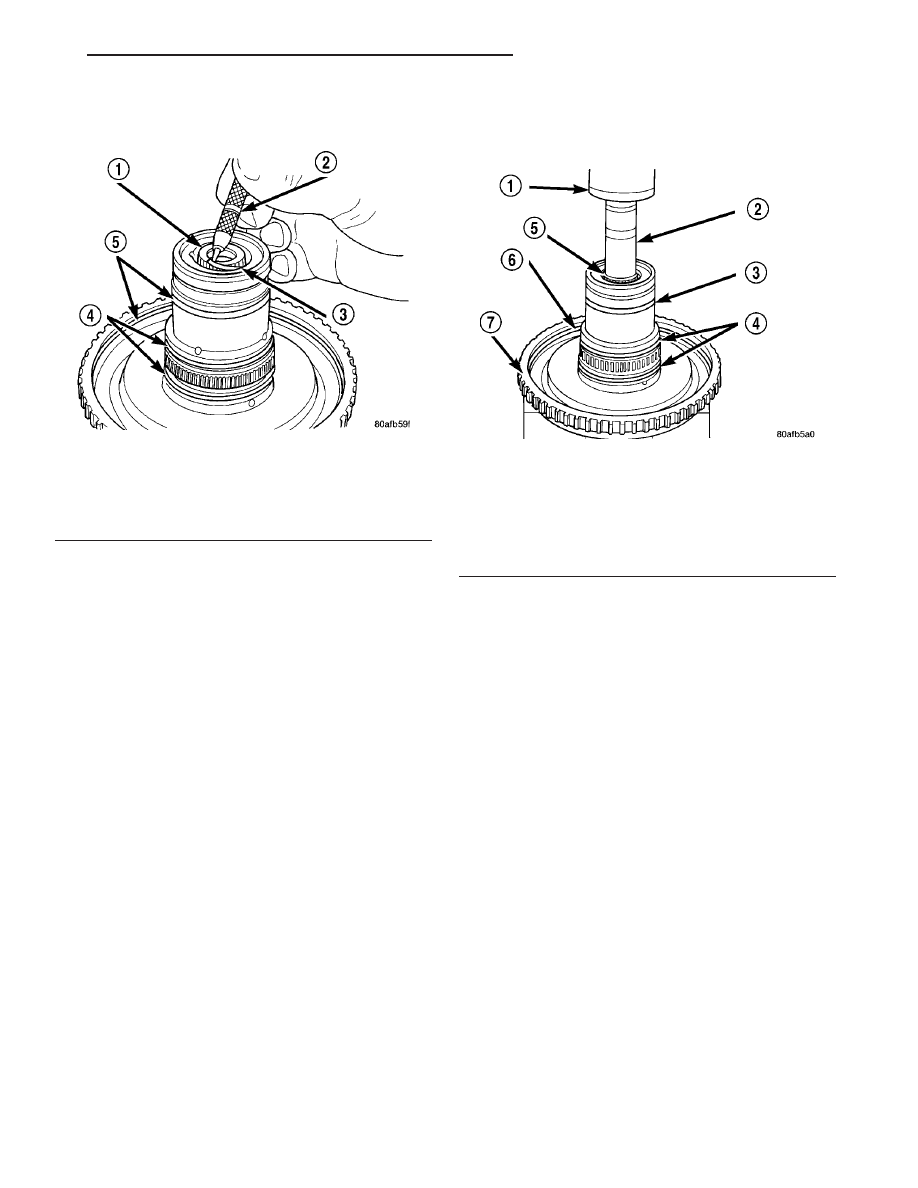

Fig. 247 Remove Input Shaft Snap Ring

1 - INPUT SHAFT
2 - SHARP-POINTED TOOL
3 - SNAP RING
4 - O-RINGS
5 - SEALS

Fig. 248 Remove Input Shaft

1 - ARBOR PRESS RAM
2 - SOCKET
3 - SEAL
4 - O-RINGS
5 - INPUT SHAFT
6 - SEAL
7 - INPUT SHAFT HUB ASSEMBLY

PT

40TE AUTOMATIC TRANSAXLE

21 - 255

INPUT CLUTCH ASSEMBLY (Continued)

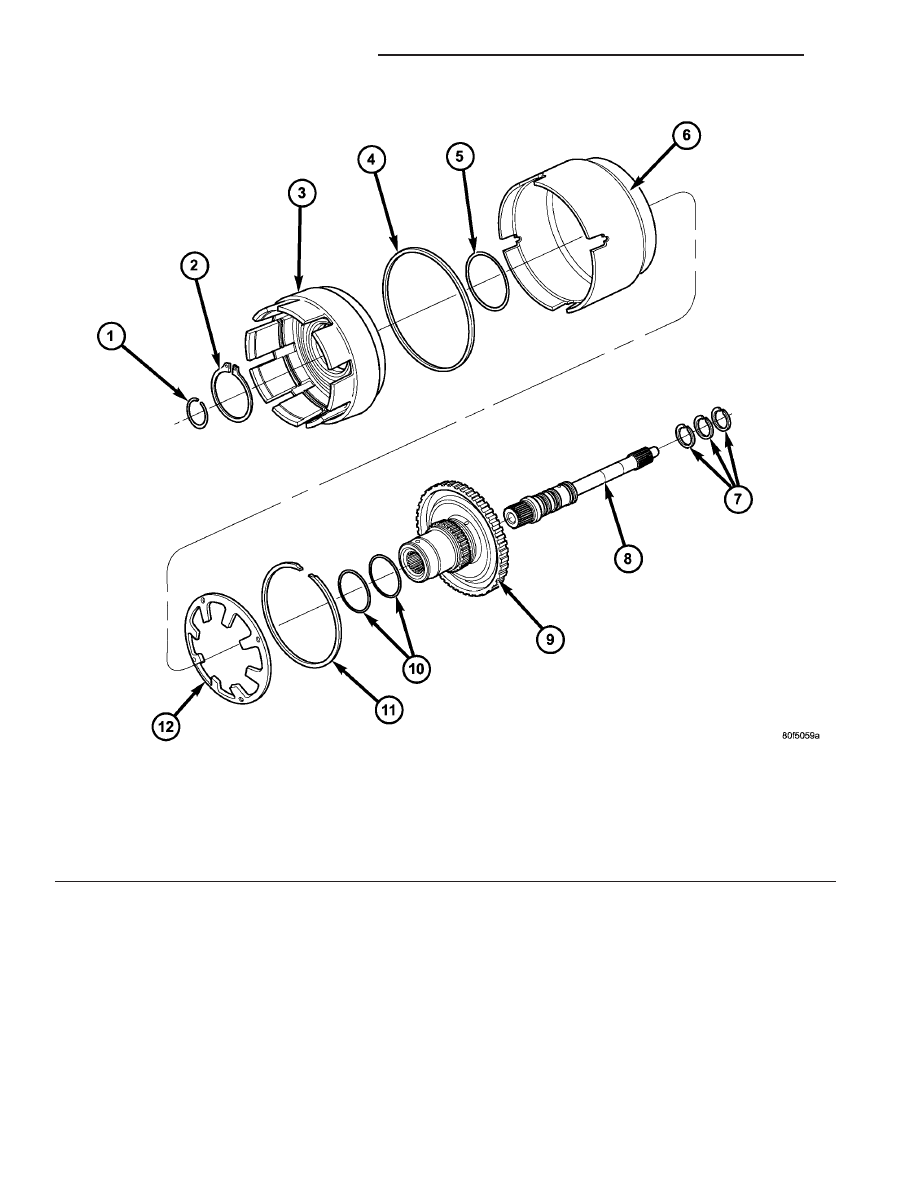

Fig. 249 Input Clutch Hub, Retainer, and OD/Reverse Piston

1 - SNAP RING (INPUT SHAFT)
2 - SNAP RING
3 - CLUTCH RETAINER
4 - SEAL, OUTER
5 - SEAL, INNER
6 - OD/REVERSE PISTON

7 - SEAL, INPUT SHAFT
8 - SHAFT, INPUT
9 - HUB
10 - SEAL
11 - SNAP RING
12 - BELLEVILLE SPRING

21 - 256

40TE AUTOMATIC TRANSAXLE

PT

INPUT CLUTCH ASSEMBLY (Continued)

ASSEMBLY

Use petrolatum on all seals to ease assembly of

components.

(1) Using an arbor press, install input shaft to

input shaft hub (Fig. 250).

(2) Install input shaft snap ring (Fig. 251).

(3) Using an arbor press and Tool 6057, Install

OD/Reverse piston return spring and snap ring (Fig.
252) (Fig. 253).

Fig. 250 Install Input Shaft

1 - INPUT SHAFT
2 - ARBOR PRESS RAM
3 - INPUT SHAFT HUB ASSEMBLY

Fig. 251 Install Input Shaft Snap Ring

1 - INPUT SHAFT
2 - SCREWDRIVER (DO NOT SCRATCH BEARING SURFACE)
3 - SNAP RING
4 - O-RINGS
5 - SEALS

Fig. 252 Return Spring and Snap Ring

1 - OD/REVERSE PISTON
2 - RETURN SPRING
3 - SNAP RING
4 - O-RING

Fig. 253 Install Snap Ring

1 - ARBOR PRESS RAM (COMPRESS RETURN SPRING JUST
ENOUGH TO REMOVE OR INSTALL SNAP RING)
2 - SCREWDRIVER
3 - SNAP RING
4 - SPECIAL TOOL 6057
5 - OD/REVERSE PISTON
6 - RETURN SPRING

PT

40TE AUTOMATIC TRANSAXLE

21 - 257

INPUT CLUTCH ASSEMBLY (Continued)
