(14) OUTPUT

GEAR

BEARING

ADJUST-

MENT:

(a) With output gear Installd, install a 4.50 mm

(0.177 in.) gauging shim (Fig. 106) on the rear car-
rier assembly hub, using grease to hold the shim in
place.

(b) Using Tool 6259, install output gear and

bearing assembly. Torque to 271 N·m (200 ft. lbs.).

(c) Measure bearing end play. Attach Tool L-4432

to the gear (Fig. 105).

(d) Push and pull the gear while rotating back

and forth to ensure seating of bearing rollers.

(e) Using a dial indicator mounted to the trans-

axle case, measure output gear end play as shown
in (Fig. 105).

(f) Refer to the output gear bearing shim chart

for the required shim to obtain proper bearing set-
ting.

(g) Use Tool 6259 to remove the output gear

retaining bolt and washer. To remove the output
gear, use Tool L4407A.

(h) Remove the gauging shim and install the

proper shim determined by the chart. Use grease
to hold the shim in place.

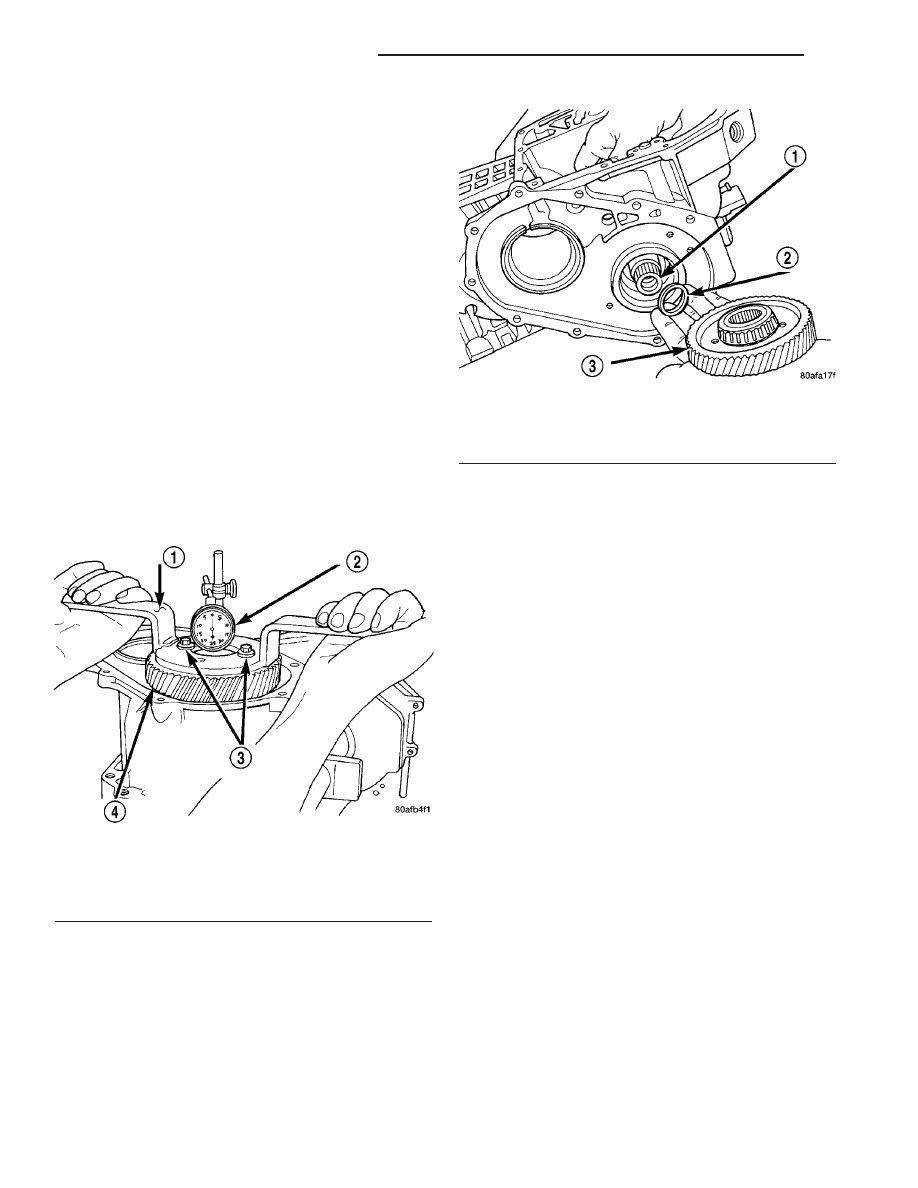

Fig. 105 Checking Output Gear Bearings End Play

1 - TOOL L-4432
2 - DIAL INDICATOR
3 - SPECIAL SCREWS TOOL 6260
4 - OUTPUT GEAR

Fig. 106 Output Gear and (Select) Shim

1 - REAR CARRIER ASSEMBLY
2 - SHIM (SELECT)
3 - OUTPUT GEAR

21 - 186

40TE AUTOMATIC TRANSAXLE

PT

40TE AUTOMATIC TRANSAXLE (Continued)

OUTPUT GEAR BEARING SHIM CHART

End Play

Shim Needed

Part Number

End Play

Shim Needed

Part Number

0.05mm (0.002

in.)

4.42mm (0.174 in.)

4412830AB

0.53mm

(0.021 in.)

3.94mm (0.155 in.)

4412818AB

0.08mm (0.003

in.)

4.38mm (0.172 in.)

4412829AB

0.56mm

(0.022 in.)

3.90mm (0.154 in.)

4412817AB

0.10mm (0.004

in.)

4.38mm (0.172 in.)

4412829AB

0.58mm

(0.023 in.)

3.90mm (0.154 in.)

4412817AB

0.13mm (0.005

in.)

4.34mm (0.171 in.)

4412828AB

0.61mm

(0.024 in.)

3.86mm (0.152 in.)

4412816AB

0.15mm (0.006

in.)

4.30mm (0.169 in.)

4412827AB

0.64mm

(0.025 in.)

3.82mm (0.150 in.)

4412815AB

0.18mm (0.007

in.)

4.30mm (0.169 in.)

4412827AB

0.66mm

(0.026 in.)

3.82mm (0.150 in.)

4412815AB

0.20mm (0.008

in.)

4.26mm (0.168 in.)

4412826AB

0.69mm

(0.027 in.)

3.78mm (0.149 in.)

4412814AB

0.23mm (0.009

in.)

4.22mm (0.166 in.)

4412825AB

0.71mm

(0.028 in.)

3.74mm (0.147 in.)

4412813AB

0.25mm (0.010

in.)

4.22mm (0.166 in.)

4412825AB

0.74mm

(0.029 in.)

3.74mm (0.147 in.)

4412813AB

0.28mm (0.011

in.)

4.18mm (0.165 in.)

4412824AB

0.76mm

(0.030 in.)

3.70mm (0.146 in.)

4412812AB

0.30mm (0.012

in.)

4.14mm (0.163 in.)

4412823AB

0.79mm

(0.031 in.)

3.66mm (0.144 in.)

4412811AB

0.33mm (0.013

in.)

4.14mm (0.163 in.)

4412823AB

0.81mm

(0.032 in.)

3.66mm (0.144 in.)

4412811AB

0.36mm (0.014

in.)

4.10mm (0.161 in.)

4412822AB

0.84mm

(0.033 in.)

3.62mm (0.143 in.)

4412810AB

0.38mm (0.015

in.)

4.10mm (0.161 in.)

4412822AB

0.86mm

(0.034 in.)

3.62mm (0.143 in.)

4412810AB

0.41mm (0.016

in.)

4.06mm (0.160 in.)

4412821AB

0.89mm

(0.035 in.)

3.58mm (0.141)

4412809AB

0.43mm (0.017

in.)

4.02mm (0.158 in.)

4412820AB

0.91mm

(0.036in.)

3.54mm (0.139 in.)

4412808AB

0.46mm (0.018

in.)

4.02mm (0.158 in.)

4412820AB

0.94mm

(0.037 in.)

3.54mm (0.139 in.)

4412808AB

0.48mm (0.019

in.)

3.98mm (0.157 in.)

4412819AB

0.97mm

(0.038 in.)

3.50mm (0.138 in.)

4412807AB

0.51mm (0.020

in.)

3.94mm (0.155 in.)

4412818AB

PT

40TE AUTOMATIC TRANSAXLE

21 - 187

40TE AUTOMATIC TRANSAXLE (Continued)

(15) Install the output gear and bearing assembly

using Tool 6261 (Fig. 107).

(16) Install NEW output gear retaining bolt and

washer (Fig. 108). Using Tool 6259, torque output
gear retaining bolt to 271 N·m (200 ft. lbs.) (Fig.
109).

(17) Using an inch pound torque wrench (Fig. 110),

check output shaft turning torque. Output shaft
turning torque should be within 3-8 in. lbs. If
the turning torque is too high, install a 0.04 mm
(0.0016 in.) thicker shim. If the turning torque is too
low, install a 0.04 mm (0.0016 in.) thinner shim.
Repeat until the proper turning torque of 3-8 in. lbs.
is obtained.

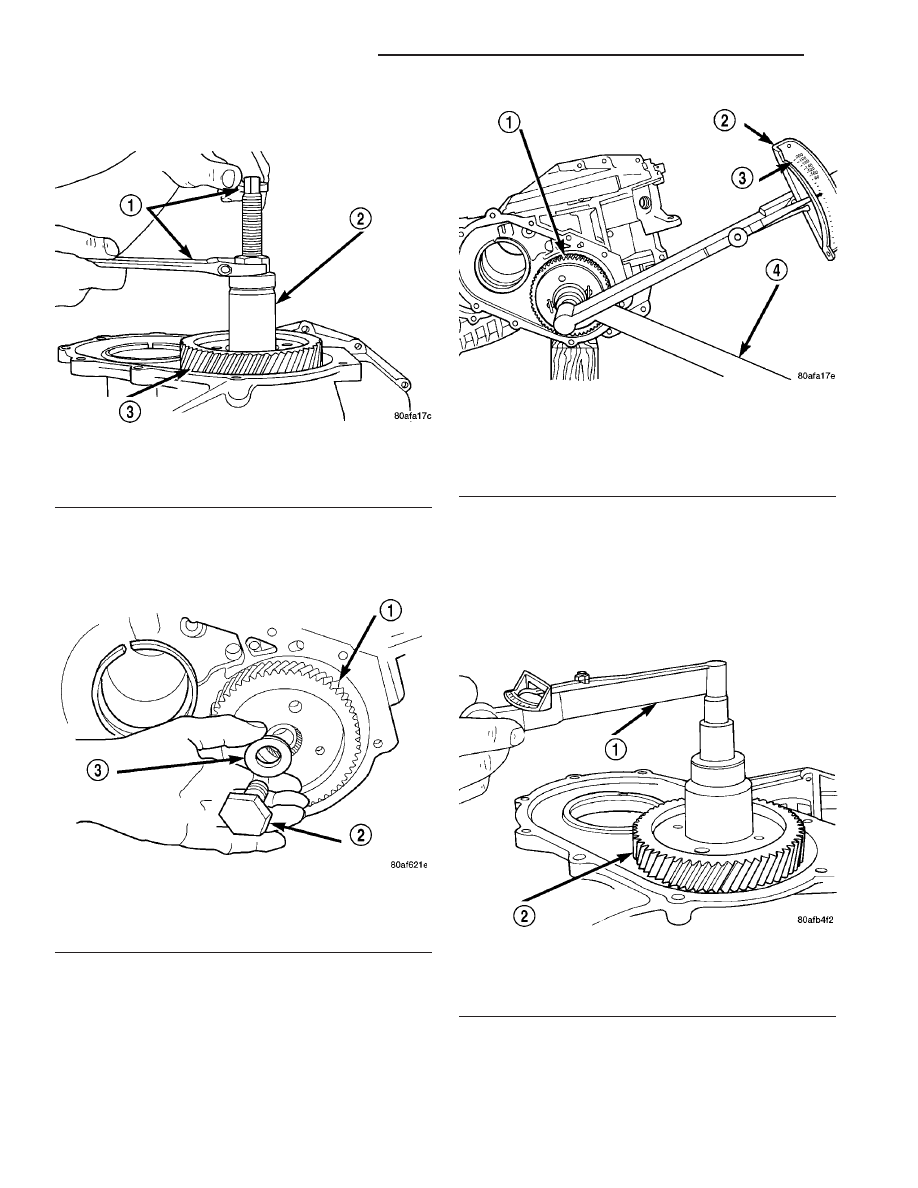

Fig. 107 Install Output Gear

1 - WRENCHES
2 - TOOL 6261 WITH STUD
3 - OUTPUT GEAR

Fig. 108 Output Gear Bolt and Washer

1 - OUTPUT GEAR
2 - BOLT
3 - CONED LOCK WASHER

Fig. 109 Tighten Output Gear to 271 N

•

m (200 ft.

lbs.)

1 - OUTPUT GEAR
2 - TORQUE WRENCH
3 - 200 FT. LBS.
4 - TOOL 6259

Fig. 110 Check Output Gear Bearings Turning

Torque

1 - INCH-POUND TORQUE WRENCH
2 - OUTPUT GEAR

21 - 188

40TE AUTOMATIC TRANSAXLE

PT

40TE AUTOMATIC TRANSAXLE (Continued)

(18) Install output gear stirrup with serrated side

out (Fig. 111).

(19) Install retaining strap (Fig. 112).
(20) Install strap bolts but do not tighten at this

time (Fig. 112).

(21) Rotate

stirrup

clockwise

against

flats

of

retaining bolt (Fig. 113).

(22) Torque stirrup strap bolts to 23 N·m (200 in.

lbs.) (Fig. 114).

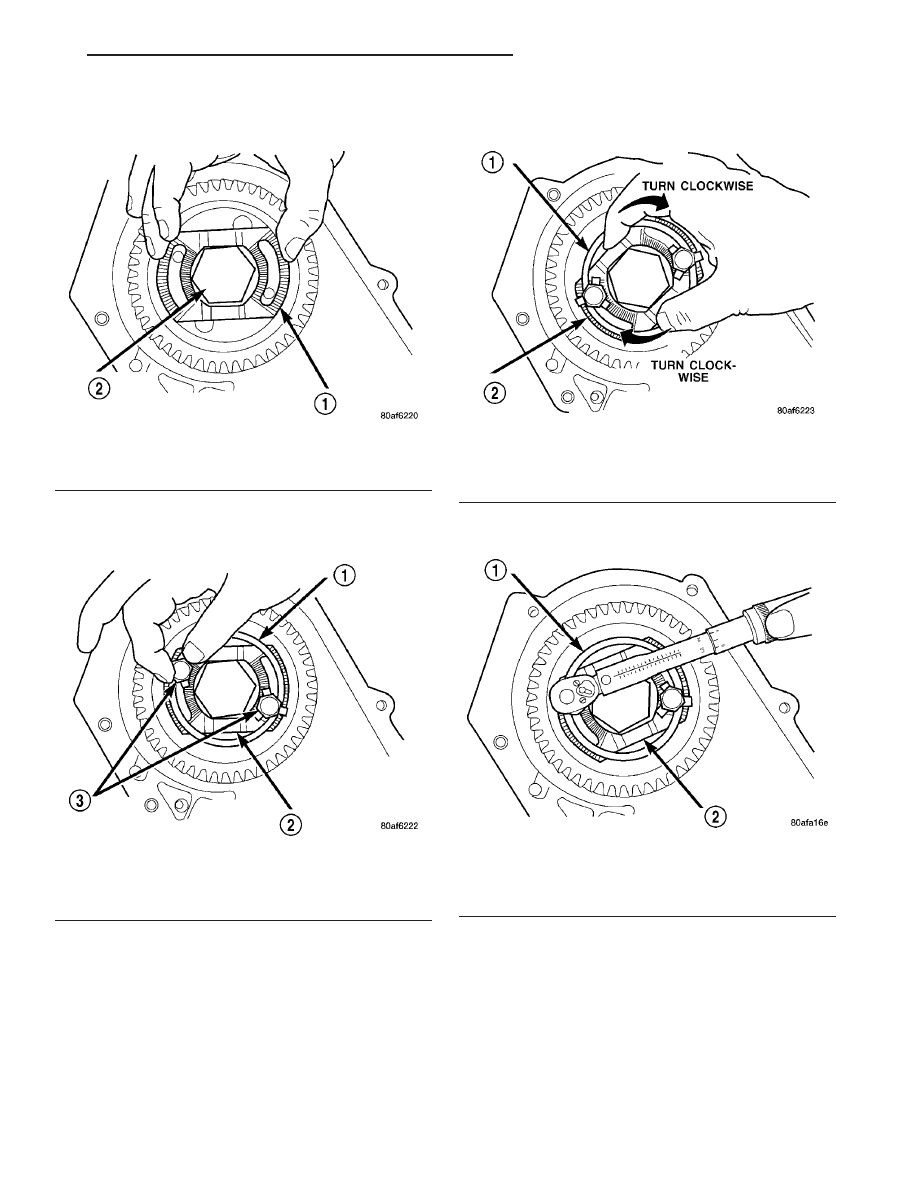

Fig. 111 Install Stirrup

1 - STIRRUP
2 - OUTPUT GEAR RETAINING BOLT

Fig. 112 Install Strap Bolts

1 - RETAINING STRAP
2 - STIRRUP
3 - RETAINING STRAP BOLTS

Fig. 113 Turn Stirrup Clockwise Against Flats Of

Output Gear Retaining Bolt

1 - RETAINING STRAP
2 - STIRRUP

Fig. 114 Tighten Stirrup Strap Bolts to 23 N·m (200

in. lbs.)

1 - RETAINING STRAP
2 - STIRRUP
