INSTALLATION

(1) Differential installation is part of the transaxle

assembly process. Be sure to use the same differen-
tial shim that was removed upon disassembly. (Refer
to 21 - TRANSMISSION/TRANSAXLE/MANUAL -
ASSEMBLY)

FLUID

STANDARD PROCEDURE

STANDARD PROCEDURE - FLUID LEVEL
CHECKING

NOTE: The fluid required for this transaxle is
Mopar

T

ATF+4 (Automatic Transmission Fluid). Use

of improper or substitute fluids can cause shift
problems and/or transaxle failure.

(1) Raise vehicle on hoist.
(2) Diesel Models: Remove engine compartment

lower silencer (Fig. 140).

(3) Remove transaxle fill plug (Fig. 139). Inspect

fluid level. Fluid should be within 4.7 mm (0.188 in.)
from bottom of filler hole.

(4) If required, fill transaxle with suitable amount

of ATF+4 (Automatic Transaxle Fluid).

(5) Install fill plug and torque to 39-47 N·m (29-35

ft. lbs.) (Fig. 139).

(6) Diesel Models: Install engine compartment

lower silencer (Fig. 140).

(7) Lower vehicle.

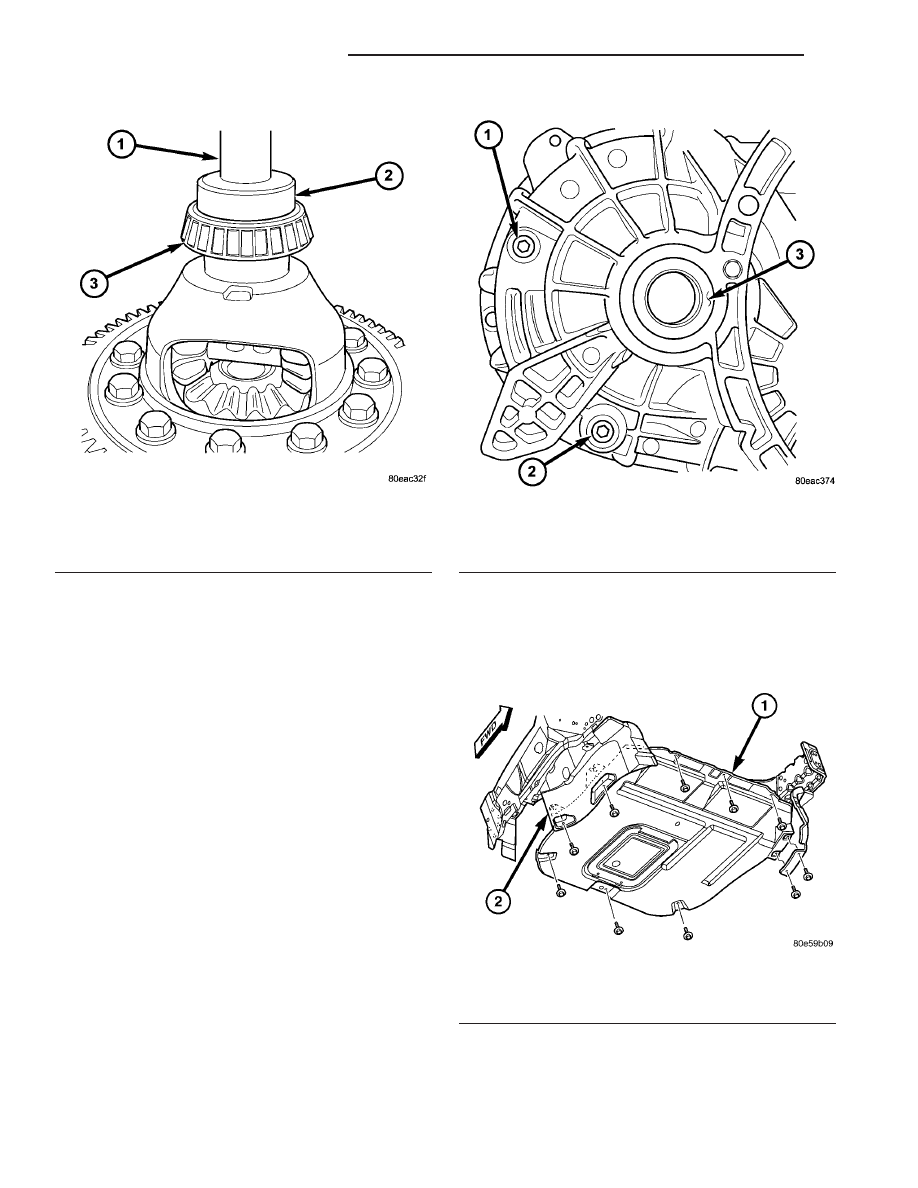

Fig. 138 Installing Differential Side Bearings

1 - TOOL C-4171
2 - TOOL 8953
3 - SIDE BEARING (2)

Fig. 139 Transaxle Fluid Drain and Fill Plugs

1 - FILL PLUG
2 - DRAIN PLUG
3 - RIGHT AXLE SEAL

Fig. 140 Engine Compartment Lower Silencer

1 - ENGINE COMPARTMENT SILENCER
2 - ACCESSORY DRIVE BELT SPLASH SHIELD

21 - 58

G288 MANUAL TRANSAXLE

PT

DIFFERENTIAL (Continued)

STANDARD PROCEDURE - FLUID DRAIN AND
FILL

NOTE: The fluid required for this transaxle is
Mopar

T

ATF+4 (Automatic Transmission Fluid). Use

of improper or substitute fluids can cause shift
problems and/or transaxle failure.

(1) Raise vehicle on hoist.
(2) Diesel Models: Remove engine compartment

lower silencer (Fig. 140).

(3) Obtain suitable fluid collection container and

place under transaxle.

(4) Remove transaxle drain plug (Fig. 139). Allow

fluid to drain into container until empty.

(5) Install drain plug and torque to 39-47 N·m

(29-35 ft. lbs.).

(6) Remove transaxle fill plug (Fig. 139).
(7) 2.2L Turbo Diesel Models: Add 2.0 L (2.1

qts.) of ATF+4 (Automatic Transaxle Fluid). 2.4L
Turbo Models: Add 1.8 L (1.9 qts.) of ATF+4 (Auto-
matic Transaxle Fluid).

(8) Install fill plug and torque to 39-47 N·m (29-35

ft. lbs.) (Fig. 139).

(9) Diesel Models: Install engine compartment

lower silencer (Fig. 140).

(10) Lower vehicle.

GEAR SHIFT BOOT

REMOVAL

(1) Pull up on gearshift knob with moderate force

to remove from gearshift mechanism (Fig. 141).

(2) Remove shifter boot/bezel assembly from con-

sole by lifting up at mounting ring area (Fig. 142).

INSTALLATION

(1) Position gearshift boot (Fig. 142) over the gear-

shift mechanism and engage tab on mount ring at
front to opening in console. Apply hand pressure to
engage bosses on mount ring of boot to console open-
ing slots.

(2) Position gearshift knob hole over the gearshift

mechanism (Fig. 141) and align the shift pattern.

(3) Strike knob with rubber mallet to engage knob

to mechanism.

(4) Verify that shift pattern is aligned properly.

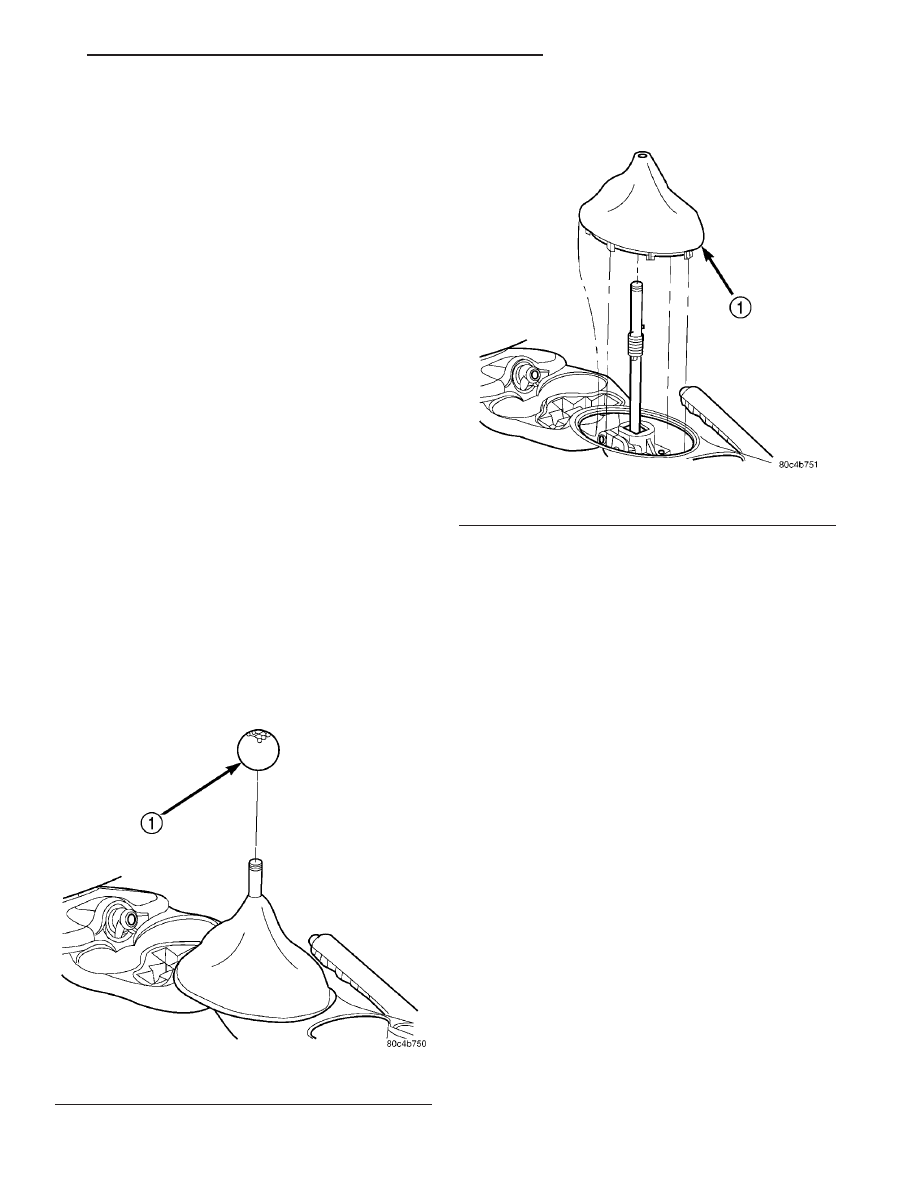

Fig. 141 Gearshift Knob Removal/Installation

1 - GEARSHIFT KNOB

Fig. 142 Gearshift Boot Removal/Installation

1 - GEARSHIFT BOOT

PT

G288 MANUAL TRANSAXLE

21 - 59

FLUID (Continued)

GEAR SHIFT CABLE

REMOVAL

NOTE: The crossover and selector cables are man-
ufactured as a cable “assembly” and cannot be ser-
viced individually.

(1) Pull up on gearshift knob with moderate force

to remove from gearshift mechanism (Fig. 143).

(2) Remove shifter boot/bezel assembly from con-

sole by lifting up at mounting ring area (Fig. 144).

(3) Remove the center console assembly as shown

in (Fig. 145).

(4) Remove crossover cable retaining clip and dis-

connect from shift lever (Fig. 146).

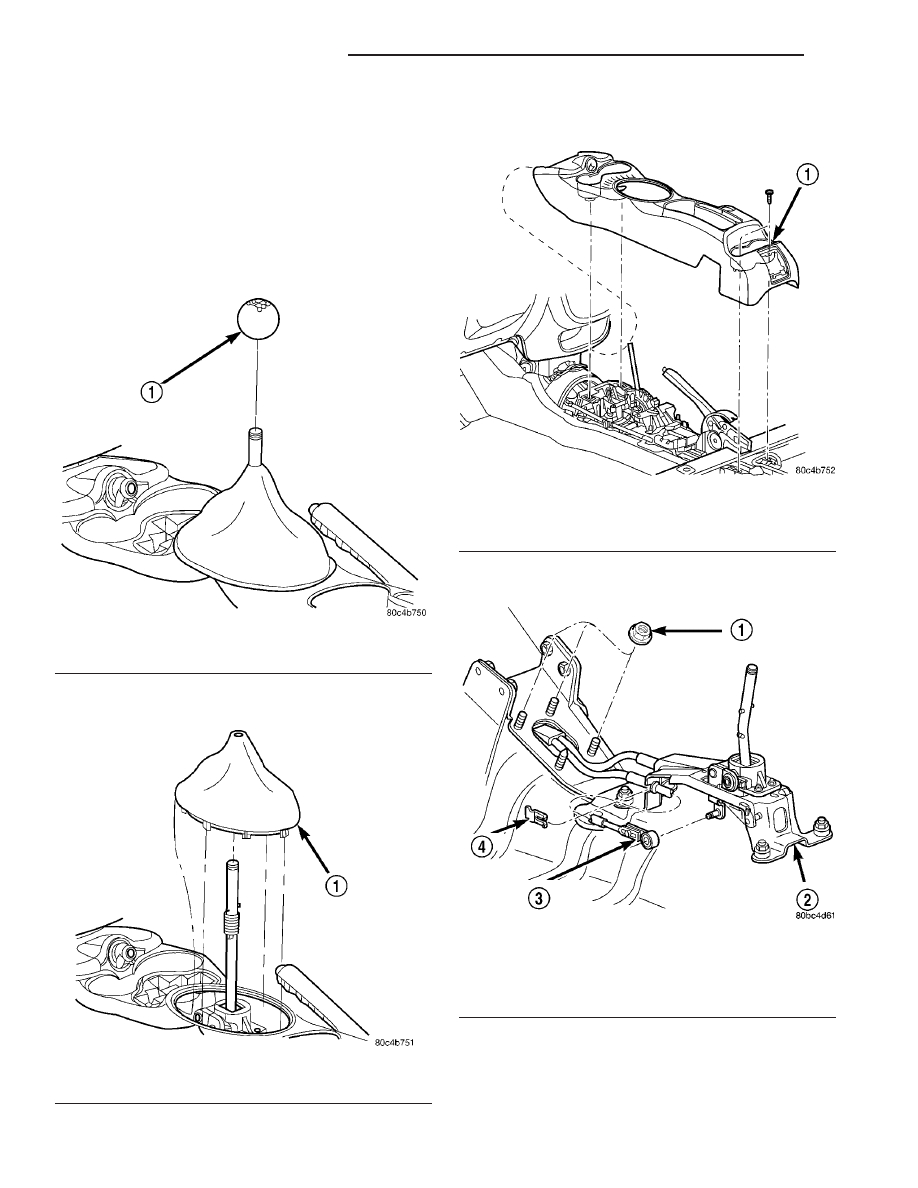

Fig. 143 Gearshift Knob Removal/Installation

1 - GEARSHIFT KNOB

Fig. 144 Gearshift Boot

1 - GEARSHIFT BOOT

Fig. 145 Center Console Removal/Installation—

Typical

1 - CENTER CONSOLE

Fig. 146 Crossover Cable at Shifter Assembly

1 - GROMMET PLATE NUT
2 - SHIFTER
3 - CROSSOVER CABLE
4 - CLIP

21 - 60

G288 MANUAL TRANSAXLE

PT

(5) Remove selector cable retaining clip and dis-

connect from shift lever (Fig. 147).

(6) Remove

three

grommet

plate-to-floor

pan

attaching nuts (Fig. 146).

(7) Remove air cleaner assy (Fig. 148).

(8) Disconnect battery cables.

(9) Remove battery hold-down clamp and battery

(Fig. 149).

(10) Remove battery tray (Fig. 150).

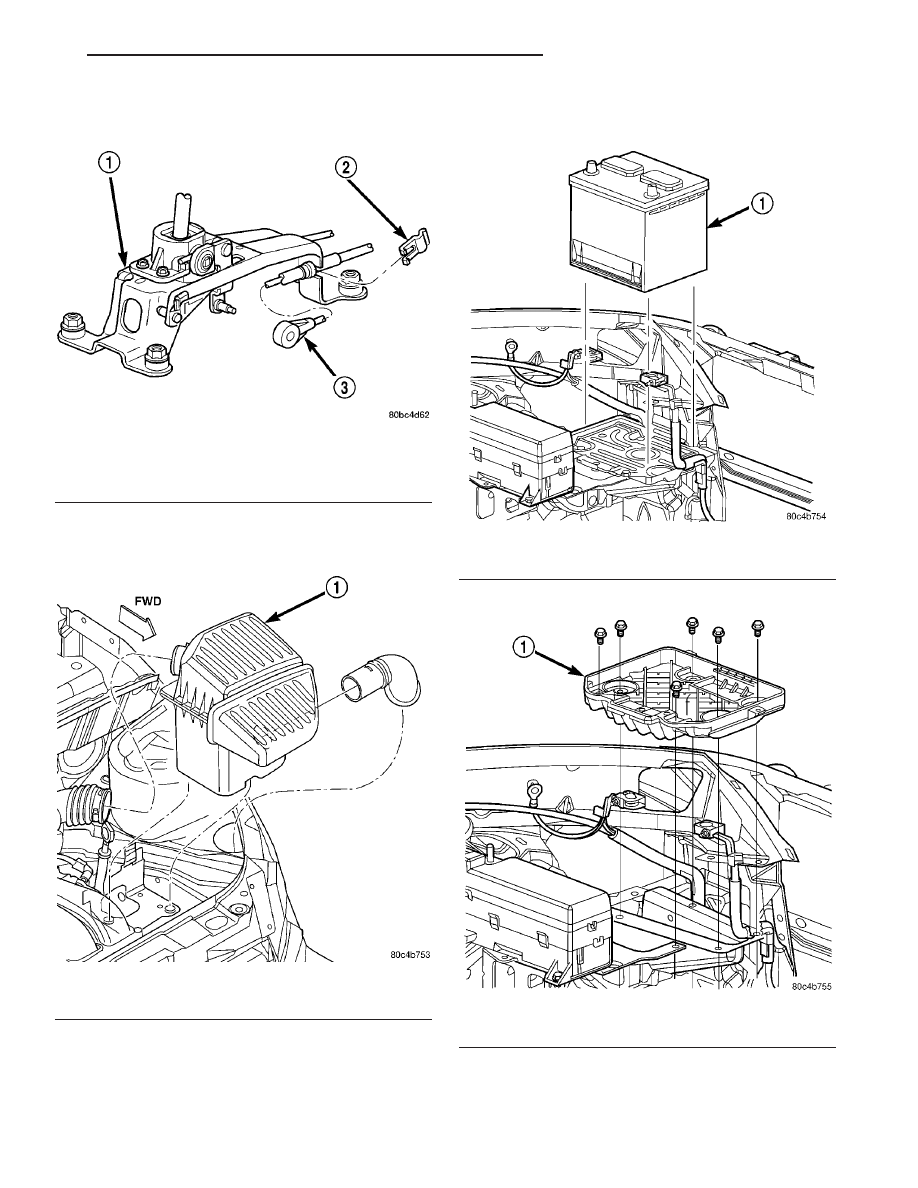

Fig. 147 Selector Cable at Shifter Assembly

1 - SHIFTER
2 - CLIP
3 - SELECTOR CABLE

Fig. 148 Air Cleaner Assembly Removal/Installation

1 - AIR CLEANER ASSEMBLY

Fig. 149 Battery Removal/Installation

1 - BATTERY

Fig. 150 Battery Tray Removal/Installation

1 - BATTERY TRAY
