(15) Using a suitable prybar(s), separate reverse

shaft assembly from clutch bellhousing.

(16) Remove differential assembly from transaxle

housing.

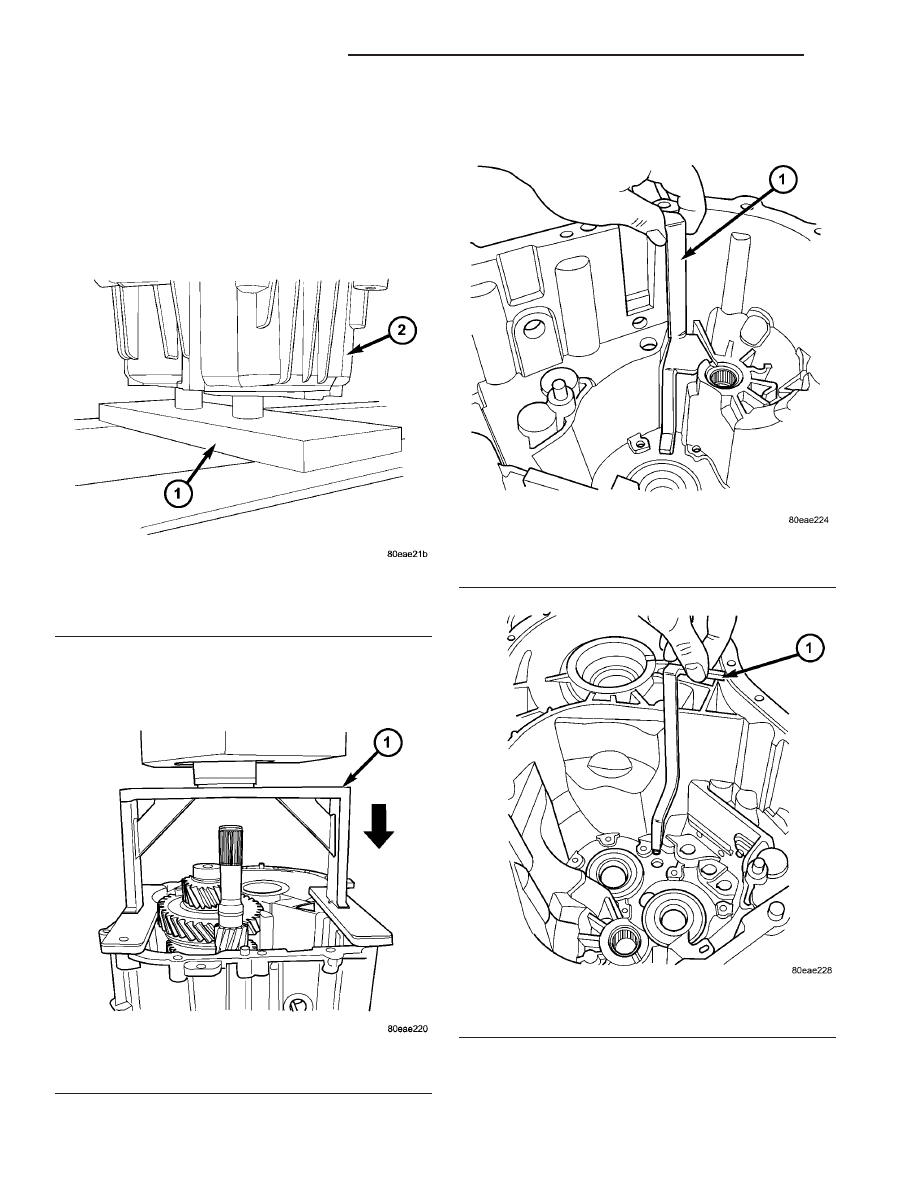

(17) Place Tool 8869-2 into input and output shafts

at rear of case. Set transaxle and tool on press bed as
shown in (Fig. 55).

(18) Set Tool 8869-1 across case flange as shown in

(Fig. 56). Press Tool 8869-1 to remove input shaft,
output shaft, and fork/rail assemblies from case.

(19) Remove input and output shaft oil troughs

(Fig. 57) (Fig. 58).

Fig. 55 Geartrain Housing on 8869-2

1 - TOOL 8869-2
2 - GEARTRAIN HOUSING

Fig. 56 Geartrain Removal from Housing

1- TOOL 8869-1

Fig. 57 Input Shaft Oil Trough

1 - OIL TROUGH

Fig. 58 Output Shaft Oil Trough

1 - OIL TROUGH

21 - 26

G288 MANUAL TRANSAXLE

PT

G288 MANUAL TRANSAXLE (Continued)

ASSEMBLY

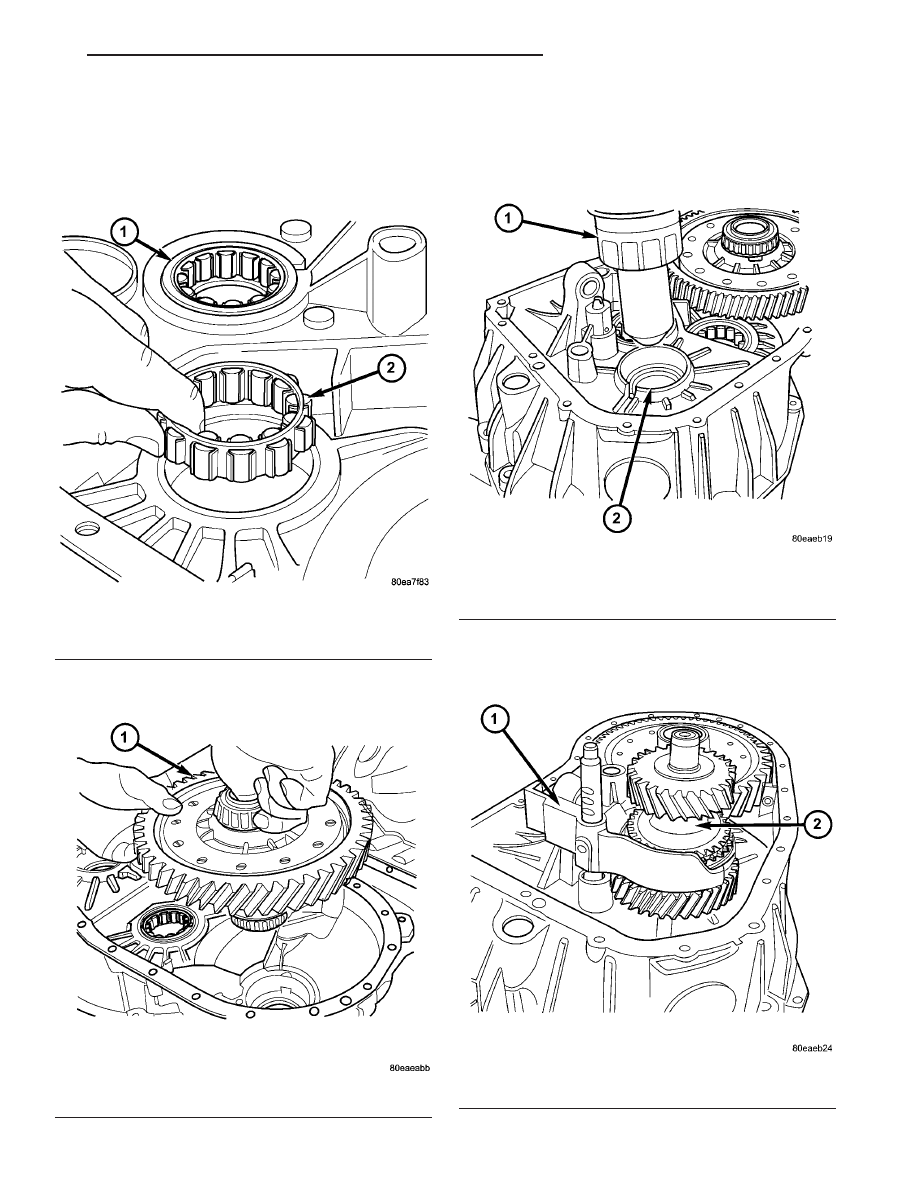

(1) Install input and output shaft oil troughs to

transaxle housing as shown in.

(2) Install output shaft roller bearing to clutch

bellhousing (Fig. 59).

(3) Install differential assembly (Fig. 60).

(4) Using heat gun, heat reverse shaft bearing

boss in transaxle case to expand for reverse shaft/
bearing installation (Fig. 61).

(5) Install reverse shaft and fork/rod as shown in

(Fig. 62).

Fig. 59 Output Shaft Bearing Installation

1 - INPUT SHAFT BEARING
2 - OUTPUT SHAFT BEARING

Fig. 60 Differential Assembly

1 - DIFFERENTIAL ASSEMBLY

Fig. 61 Heating Reverse Shaft Bearing Bore

1 - HEAT GUN
2 - BEARING BORE

Fig. 62 Reverse Shaft and Fork Assembly

1 - FORK/ROD ASSY.
2 - REVERSE SHAFT ASSY.

PT

G288 MANUAL TRANSAXLE

21 - 27

G288 MANUAL TRANSAXLE (Continued)

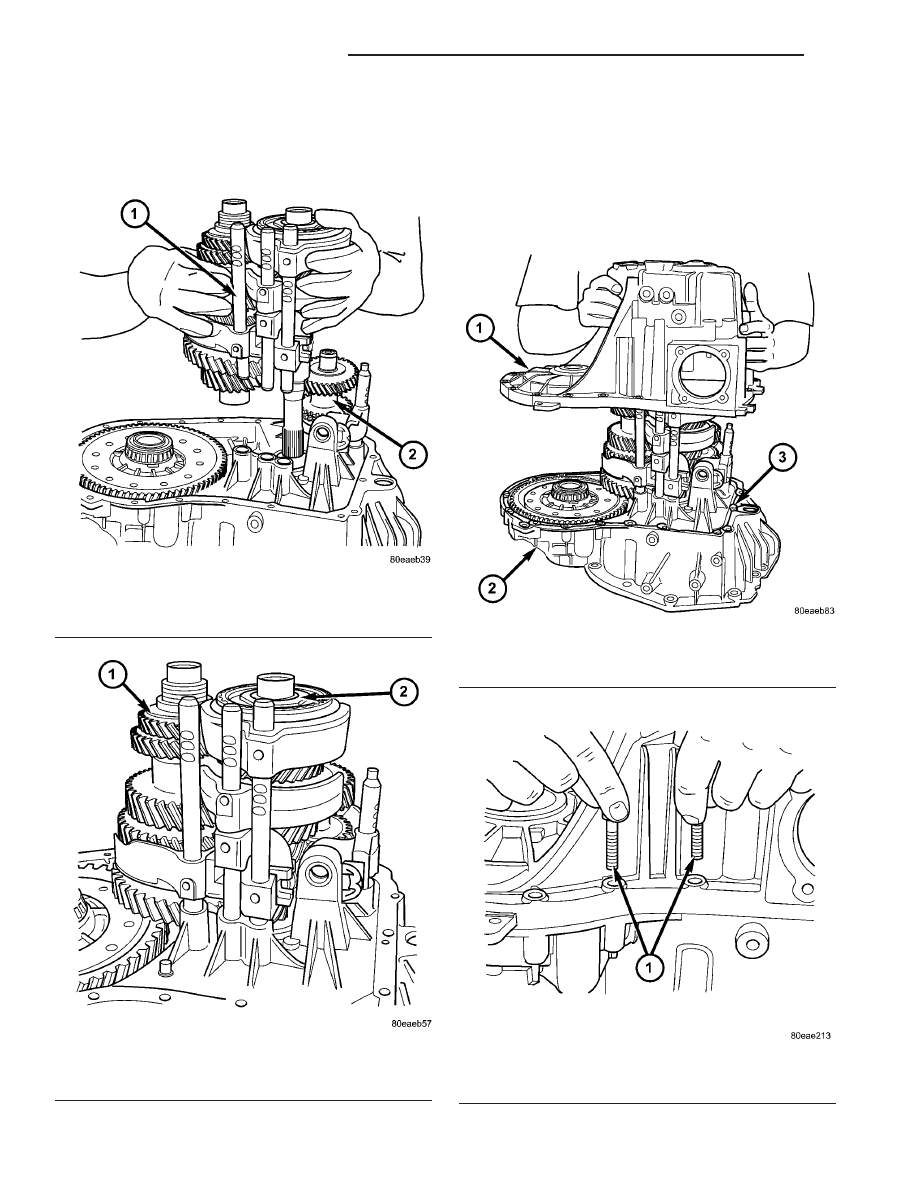

(6) Install geartrain (with forks/rods) into case

(Fig. 63). Verify proper installation of input and out-
put shaft assemblies, as well as proper orientation of
shift rod/fork assemblies (Fig. 64).

(7) Install chip collector magnet to case and retain

with grease.

(8) Apply a bead of Mopar

t Gasket Maker or

Omnifit FD-40 to clutch bellhousing flange. Install
geartrain housing and install transaxle housing-to-
clutch bellhousing bolts by hand (Fig. 65) (Fig. 66)
(Fig. 67).

Fig. 63 Install Geartrain to Clutch Bellhousing

1 - GEARTRAIN
2 - REVERSE SHAFT ASSY.

Fig. 64 Properly Installed Geartrain

1 - INTERMEDIATE SHAFT
2 - INPUT SHAFT

Fig. 65 Install Geartrain Housing

1 - TRANSAXLE HOUSING
2 - CLUTCH BELLHOUSING
3 - SEALER BEAD

Fig. 66 Geartrain Housing-to-Clutch Bellhousing

Bolts (Short)

1 - BOLTS (18-SHORT)

21 - 28

G288 MANUAL TRANSAXLE

PT

G288 MANUAL TRANSAXLE (Continued)

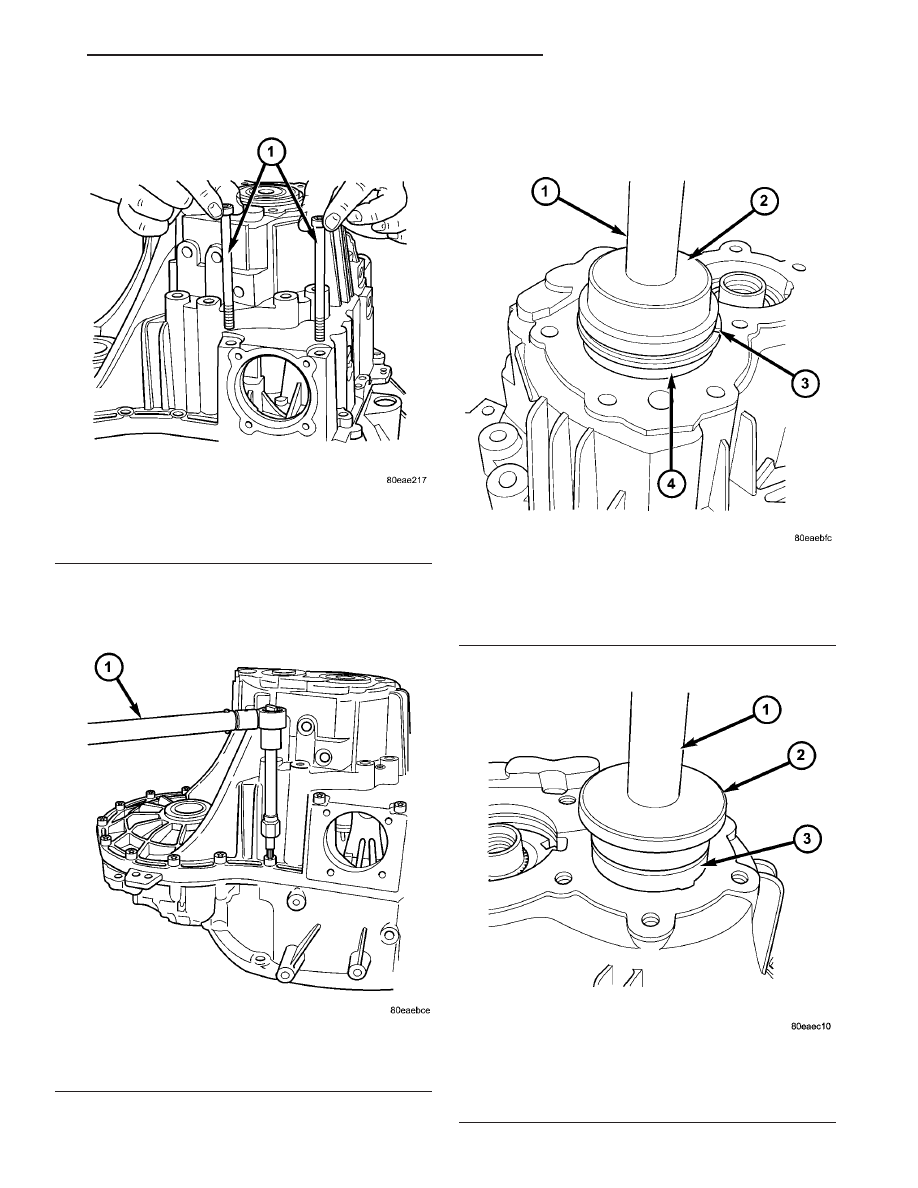

(9) Torque twenty (18 short, 2 long) geartrain

housing-to-clutch bellhousing bolts to 28 N·m (21 ft.
lbs.) torque (Fig. 68).

(10) Using an arbor press and Tools C-4171 and

8871, install input and output shaft roller bearings
as shown in (Fig. 69) (Fig. 70).

Fig. 67 Geartrain Housing-to-Clutch Bellhousing

Bolts (Long)

1 - BOLTS (2-LONG)

Fig. 68 Torquing Transaxle Housing to Clutch

Bellhousing Bolts

1 - TORQUE WRENCH

Fig. 69 Install Input Shaft Roller Bearing

1 - TOOL C-4171
2 - TOOL 8871
3 - SNAP RING
4 - BEARING

Fig. 70 Install Output Shaft Bearing

1 - TOOL C-4171
2 - TOOL 8871
3 - BEARING

PT

G288 MANUAL TRANSAXLE

21 - 29

G288 MANUAL TRANSAXLE (Continued)
