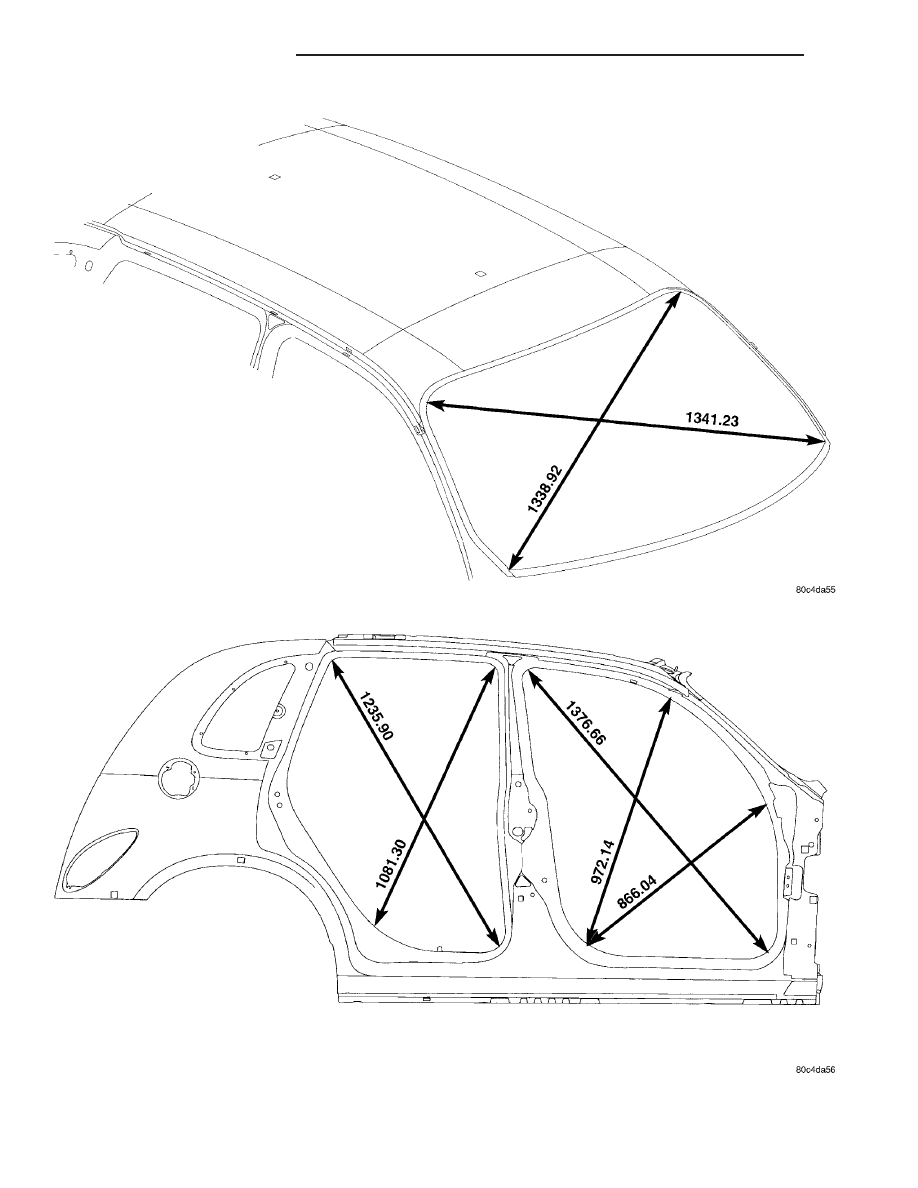

Fig. 14 WINDSHIELD OPENING DIMENSIONS

Fig. 15 FRONT AND REAR DOOR OPENING DIMENSIONS

13 - 10

FRAME & BUMPERS

PT

FRAME (Continued)

SPECIFICATIONS - TIGHTENING

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Front bumper reinforcement attaching nut

20

15

—

Front fascia to upper crossmember bracket attaching screws

5

—

43

Lower front fascia bracket to lower radiator crossmember attaching
screws

6

—

50

Front fascia to fender screws

6

—

50

Rear bumper attaching bracket screws

95

70

—

Rear bumper reinforcement attaching nut

27

20

—

Rear fascia to aperture bracket

3

—

23

Rear side rail shipping tie down bracket

68

50

—

Rear side rail tow hook assembly - Export only

68

50

—

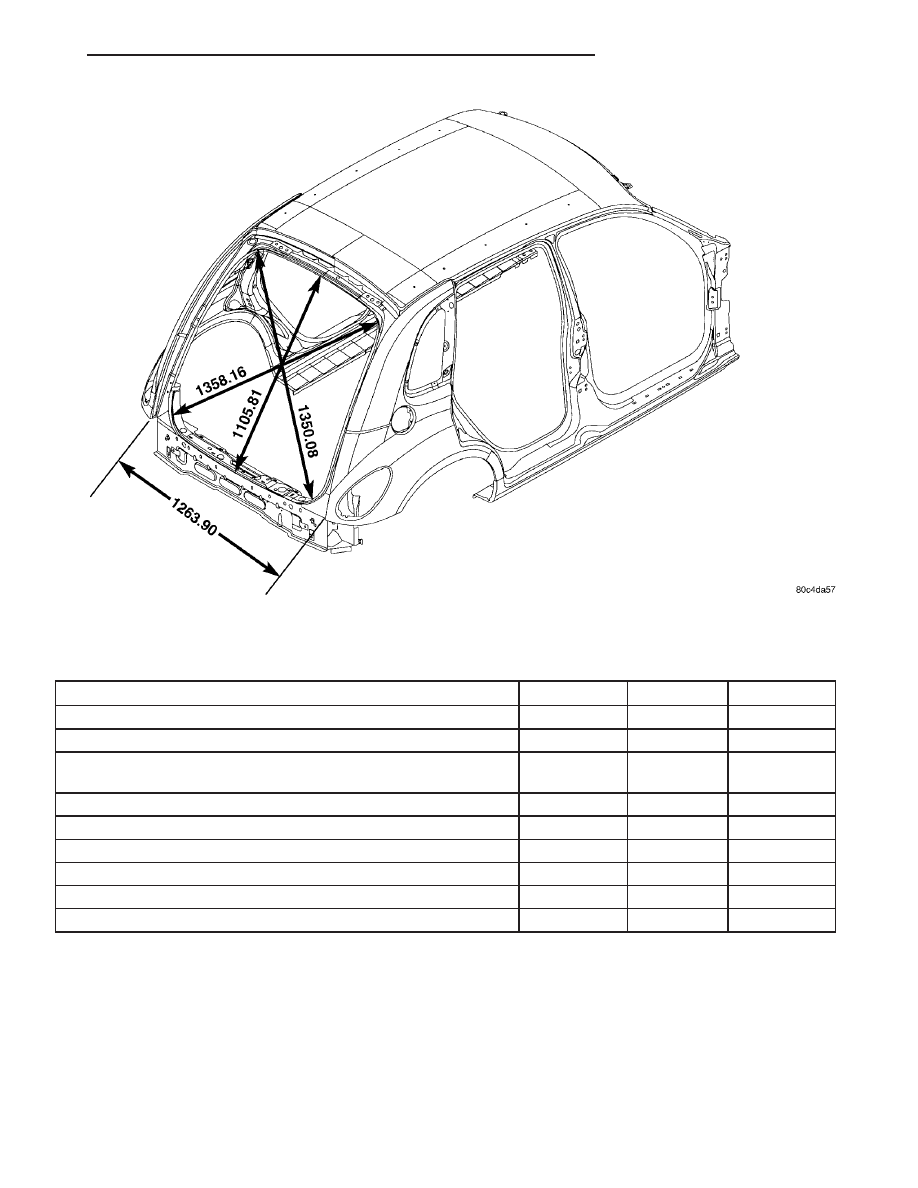

Fig. 16 REAR LIFTGATE OPENING DIMENSIONS

PT

FRAME & BUMPERS

13 - 11

FRAME (Continued)

FRONT CROSSMEMBER

REMOVAL

CAUTION: If the front suspension crossmember is
being replaced due to collision damage, inspect the
steering column lower coupling for damage. Refer
to STEERING COLUMN in the STEERING section for
the procedure.

(1) Raise the vehicle. Refer to HOISTING in the

LUBRICATION AND MAINTENANCE area in this
service manual for the correct lifting procedure.

(2) Remove both front tire and wheel assemblies

from the vehicle.

(3) Remove both stabilizer bar links from the vehi-

cle (Fig. 17). Remove each link by holding the upper
retainer/nut with a wrench and turning the link bolt.

(4) Remove the stabilizer bar cushion retainer

bolts and retainers (Fig. 17) , and remove the stabi-
lizer bar with cushions attached from the vehicle.

(5) Remove the nut and pinch bolt clamping each

ball joint stud to the steering knuckle (Fig. 18).

CAUTION: After removing the steering knuckle from
the ball joint stud, do not pull outward on the
knuckle. Pulling the steering knuckle outward at
this point can separate the inner C/V joint on the
driveshaft. Refer to FRONT DRIVESHAFTS in the
DIFFERENTIAL AND DRIVELINE area for further
information.

NOTE: Use caution when separating the ball joint
stud from the steering knuckle, so the ball joint seal
does not get cut.

(6) Separate each ball joint stud from the steering

knuckle by prying down on lower control arm and up
against the ball joint boss on the steering knuckle
(Fig. 19).

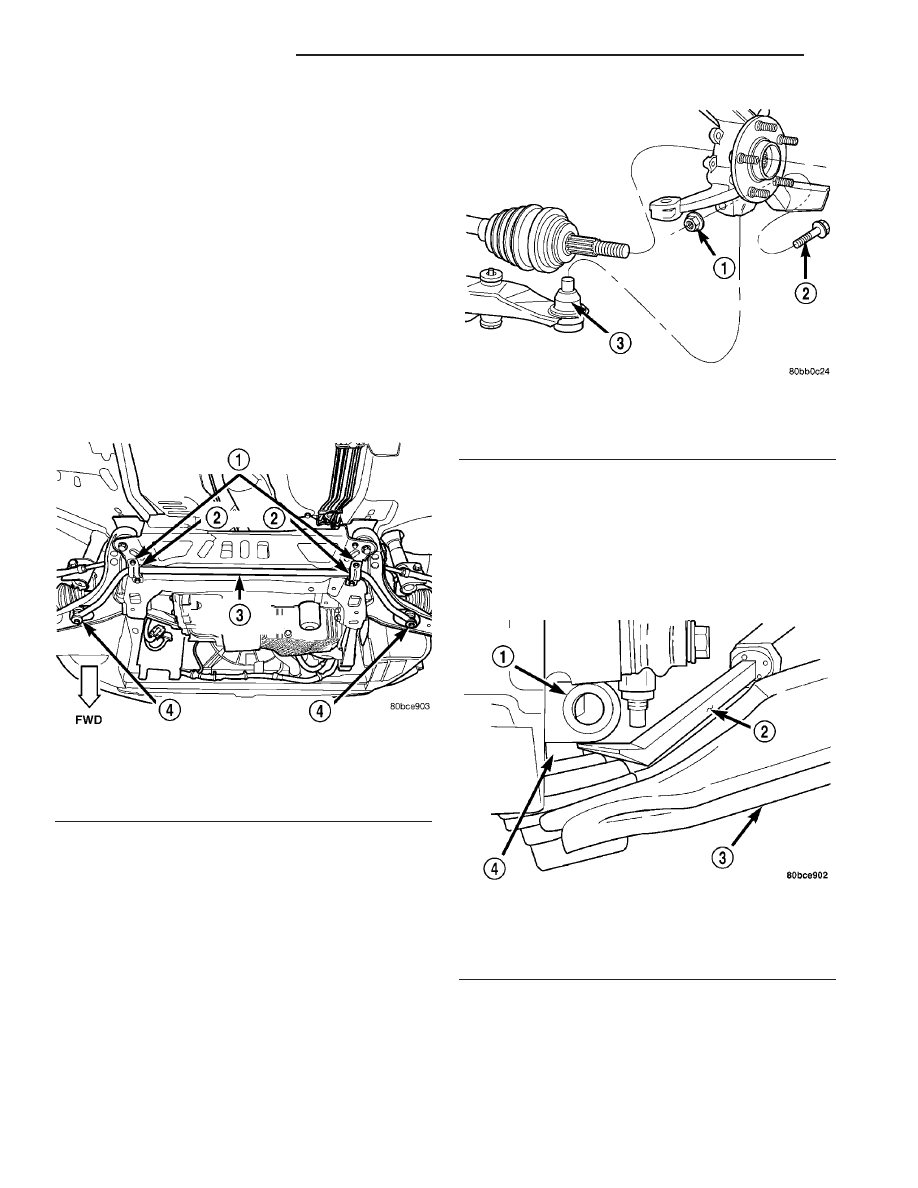

Fig. 17 Stabilizer Bar

1 - STABILIZER BAR CUSHION RETAINERS
2 - CUSHIONS
3 - FRONT STABILIZER BAR
4 - STABILIZER BAR LINKS

Fig. 18 Ball Joint Bolt And Nut

1 - NUT
2 - BOLT
3 - BALL JOINT

Fig. 19 Pry Bar Usage

1 - STEERING KNUCKLE
2 - PRY BAR
3 - LOWER CONTROL ARM
4 - BALL JOINT STUD

13 - 12

FRAME & BUMPERS

PT

(7) Remove the two screws securing the cooler to

the front suspension crossmember. They are located
behind the cooler and can be accessed from above.
Allow the cooler to hang out of the way.

(8) Using wire or a bungee cord, support and tie

off the power steering gear to the underbody of the
vehicle, so when the crossmember is lowered, the
gear does not fall away, being held to the vehicle by
only the steering column coupling and the fluid
hoses.

(9) Loosen and remove the four bolts attaching the

power steering gear to the front suspension cross-
member (Fig. 20). Remove the power steering gear
from the front suspension crossmember.

(10) Remove the pencil strut from the right front

corner of the crossmember and body of the vehicle.
(Fig. 21). Remove the washer behind the strut from
the torque strut bolt.

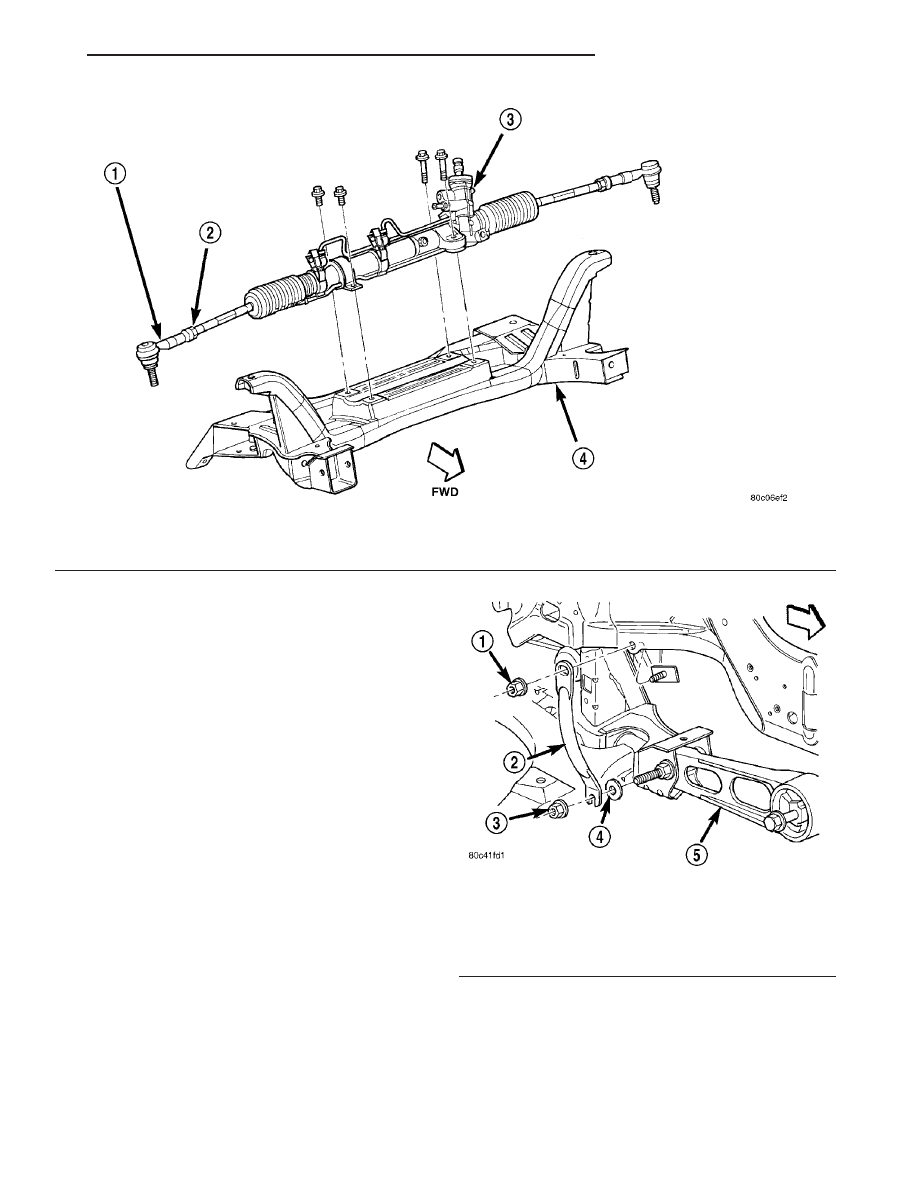

Fig. 20 Steering Gear

1 - OUTER TIE ROD
2 - JAM NUT

3 - STEERING GEAR
4 - FRONT SUSPENSION CROSSMEMBER

Fig. 21 Strut Mounting

1 - NUT
2 - PENCIL STRUT
3 - NUT
4 - FLAT WASHER
5 - LOWER TORQUE STRUT

PT

FRAME & BUMPERS

13 - 13

FRONT CROSSMEMBER (Continued)
