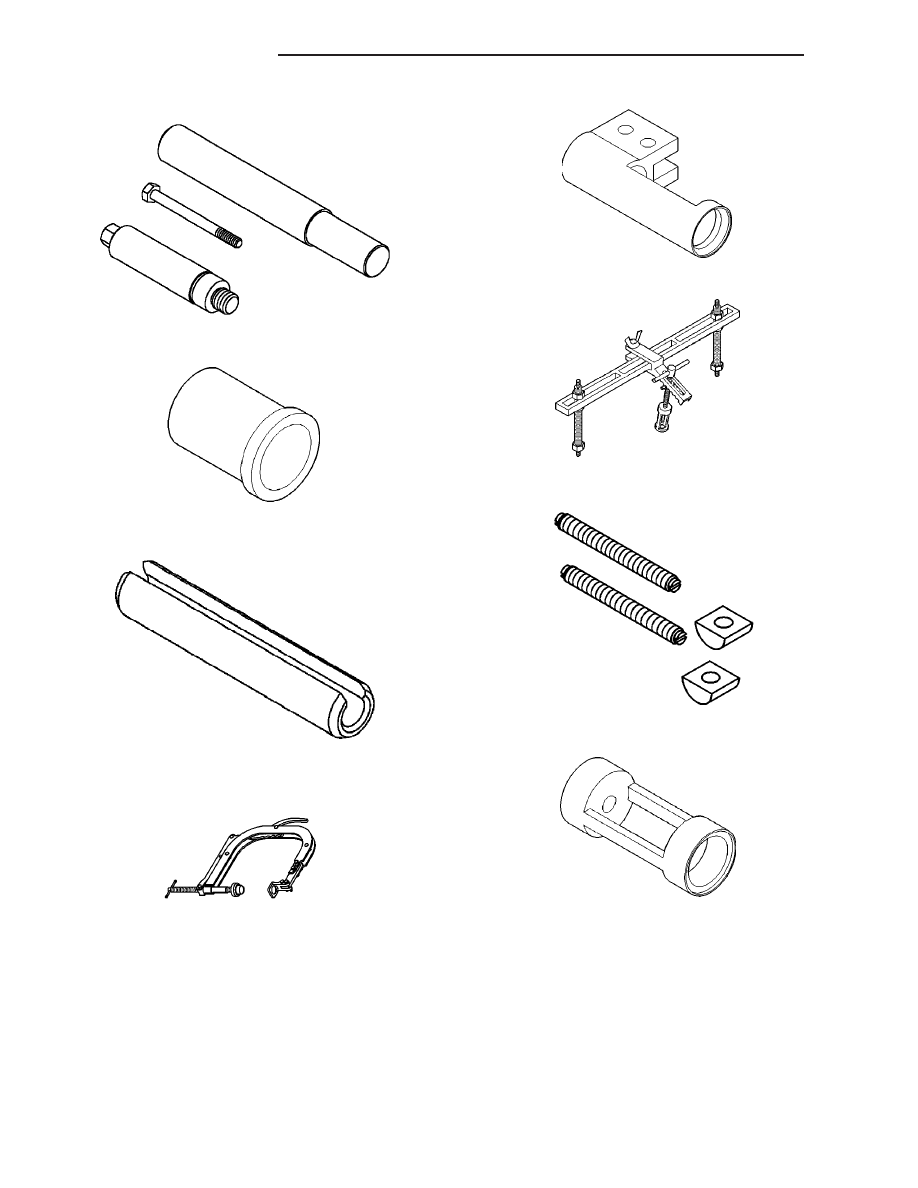

Spark Plug Tube Installer 8447

Spark Plug Tube Seal Installer MD-998306

Protective Sleeve 8448

Valve Spring Compressor C-3422-D

Spring Compressor Adapter 6526A

Valve Spring Compressor MD998772A

Adapter Studs/Spacers 8813

Spring Compressor Adapter 6779

9 - 24

ENGINE 1.6L SOHC

PT

ENGINE 1.6L SOHC (Continued)

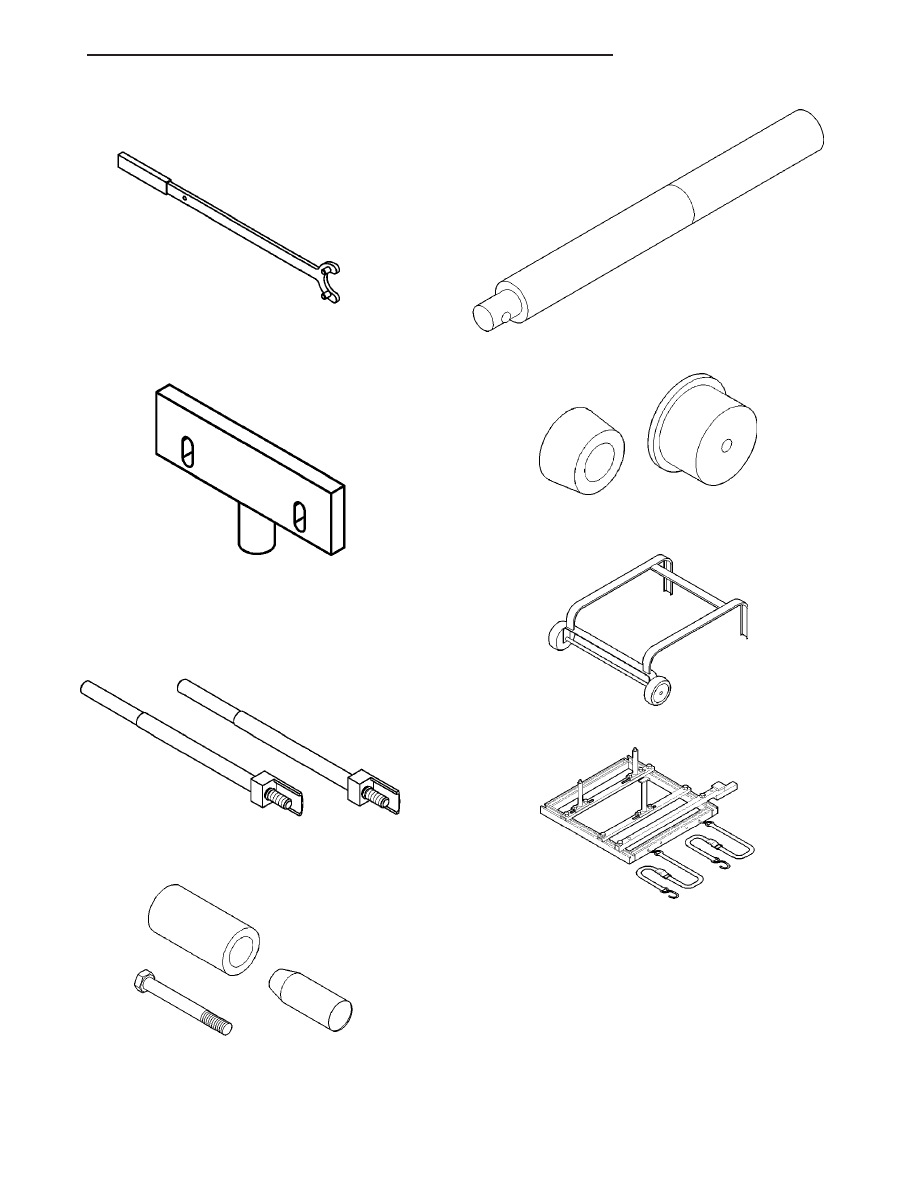

Camshaft Sprocket Holding Wrench 8435

Camshaft Sprocket Holder 8446

Connecting Rod Installation Guides 8388

Front Crankshaft Seal Installer 6780

Driver Handle C-4171

Rear Crankshaft Seal Guide and Installer 6926-1 and

6926-2

Dolly 6135

Cradle 6710A

PT

ENGINE 1.6L SOHC

9 - 25

ENGINE 1.6L SOHC (Continued)

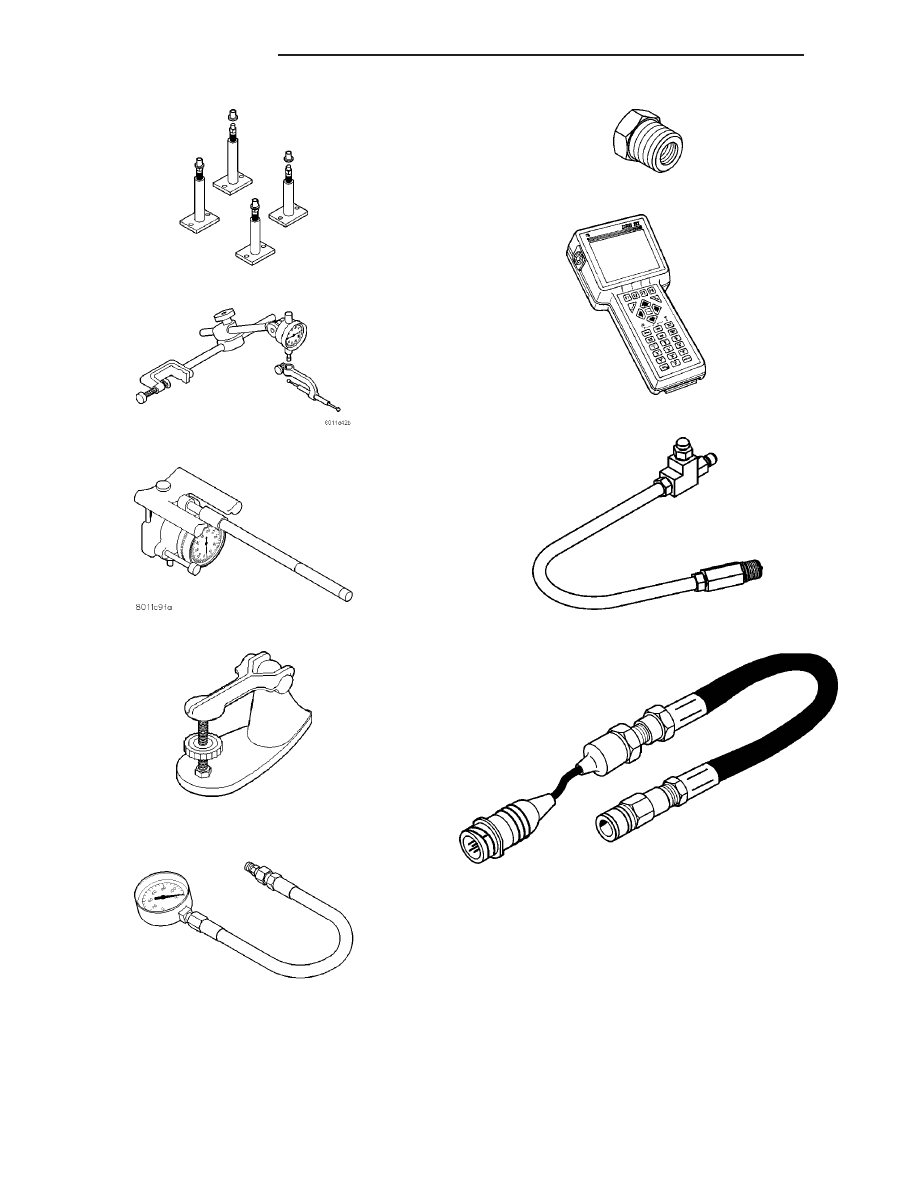

Post Kit Engine Cradle 6848

Dial Indicator C-3339

Cylinder Bore Indicator C-119

Valve Spring Tester C-647

Pressure Gauge C-3292

Adapter 8406

DRB III

T

with PEP Module – OT-CH6010A

Cylinder Compression Pressure Adaptor 8116

Pressure Transducer CH7059

9 - 26

ENGINE 1.6L SOHC

PT

ENGINE 1.6L SOHC (Continued)

AIR CLEANER ELEMENT

REMOVAL

(1) Unsnap the 2 clips holding the air cleaner

housing cover.

(2) Lift the air cleaner housing cover up.
(3) Remove the air cleaner element (Fig. 14).

INSTALLATION

(1) Install air cleaner element into the air cleaner

housing (Fig. 14).

(2) Reposition the air cleaner housing cover.
(3) Latch the 2 spring clips.

AIR CLEANER HOUSING

REMOVAL

(1) Disconnect the inlet air temperature sensor.
(2) Remove the inlet tube to throttle body.
(3) Unsnap the 2 clips holding the air cleaner

housing cover.

(4) Lift the air cleaner housing cover up.
(5) Remove the air cleaner element (Fig. 14).
(6) Pull air cleaner housing straight up and off of

the 2 locating pins (Fig. 15).

INSTALLATION

(1) Install air cleaner housing onto the locating

pins.

(2) Install the air cleaner element.
(3) Install the inlet tube onto the throttle body.
(4) Install cover to the air cleaner housing.
(5) Latch the 2 spring clips.
(6) Connect the electrical connector to the inlet air

temperature sensor.

CYLINDER HEAD

REMOVAL - CYLINDER HEAD

(1) Perform fuel system pressure release procedure

(Refer to 14 - FUEL SYSTEM/FUEL DELIVERY -
STANDARD PROCEDURE).

(2) Disconnect negative battery cable.
(3) Drain cooling system (Refer to 7 - COOLING/

ENGINE - STANDARD PROCEDURE).

(4) Disconnect throttle body air inlet hose.
(5) Disconnect ground strap from cylinder head.
(6) Disconnect vacuum hoses from throttle body.
(7) Disconnect the following electrical components:
• Upstream Oxygen Sensor

• Camshaft Position Sensor

• Ignition Coil and Capacitor

• Fuel Injectors

• MAP Sensor

• Knock Sensor

• Electronic Throttle Control Motor

• ECT Sensor

• Generator
(8) Disconnect heater hoses from thermostat hous-

ing and heater return tube.

(9) Remove fastener securing heater return tube to

thermostat housing.

(10) Disconnect upper radiator hose.
(11) Raise vehicle on hoist.
(12) Remove right front wheel.
(13) Remove accessory drive belt splash shield.
(14) Remove lower torque strut.
(15) Remove lower bolt for right engine mount

bracket.

(16) Remove fasteners securing exhaust pipe to

exhaust manifold.

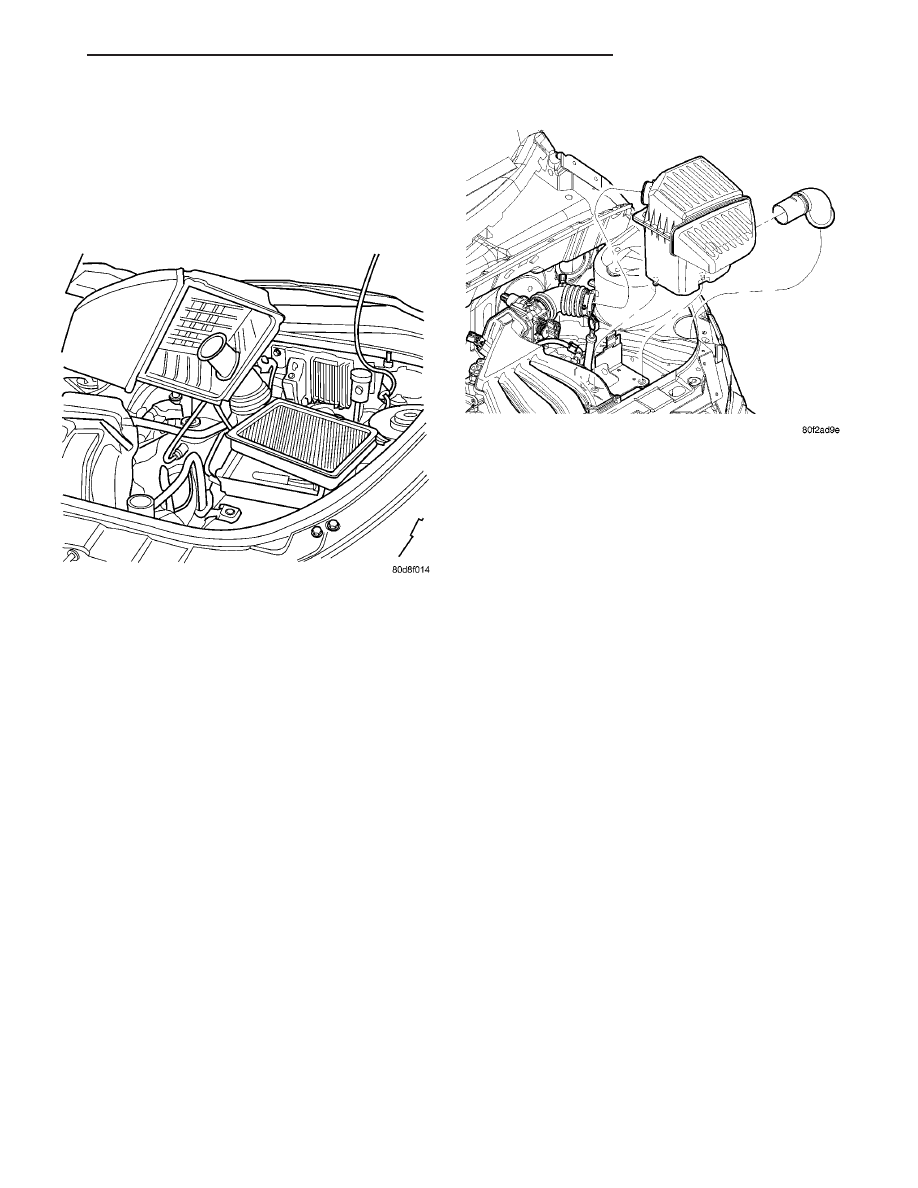

Fig. 14 Air Cleaner Housing Cover

Fig. 15 AIR CLEANER HOUSING
