Chrysler PT Cruiser. Manual - part 657

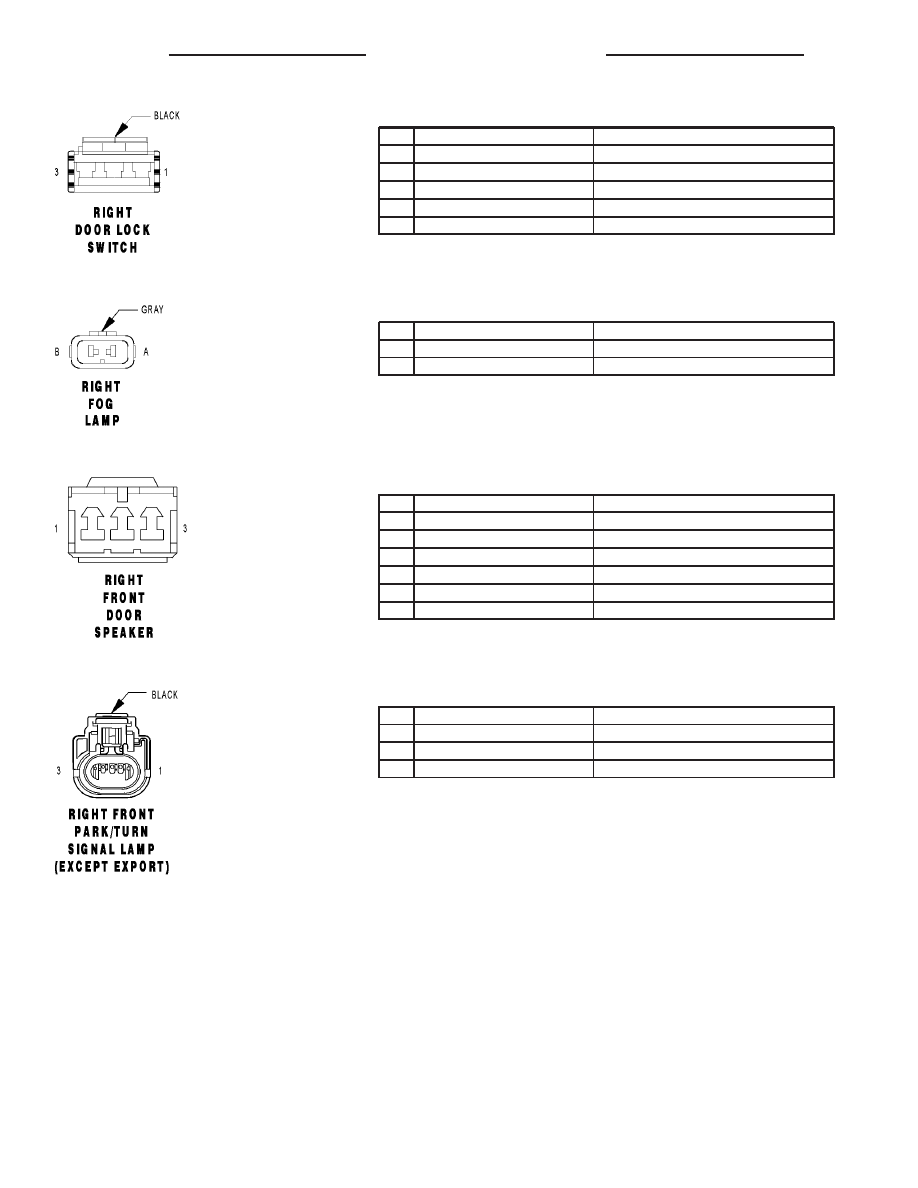

RIGHT DOOR LOCK SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

P96 20WT/DG (PT27/RHD)

RIGHT DOOR SWITCH MUX

2

P96 20DG (PT44/LHD)

RIGHT DOOR SWITCH MUX

2

P96 18LG (RHD)

RIGHT DOOR SWITCH MUX

3

Z1 20BK

GROUND

RIGHT FOG LAMP - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

A

L39 18LB

FOG LAMP SWITCH OUTPUT

B

Z1 18BK

GROUND

RIGHT FRONT DOOR SPEAKER - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X54 18DG/VT (BASE)

RIGHT FRONT SPEAKER (+)

1

X54 18VT (LHD EXCEPT BASE)

RIGHT FRONT SPEAKER (+)

1

X54 18DG (RHD)

RIGHT FRONT SPEAKER (+)

2

-

-

3

X56 18BR/DB (BASE/RHD)

RIGHT FRONT SPEAKER (-)

3

X56 18DB/RD (LHD EXCEPT BASE)

RIGHT FRONT SPEAKER (-)

RIGHT FRONT PARK/TURN SIGNAL LAMP (EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

3

L160 18TN/RD

RIGHT TURN SIGNAL (OUT)

8W - 80 - 104

8W-80 CONNECTOR PIN-OUTS

PT

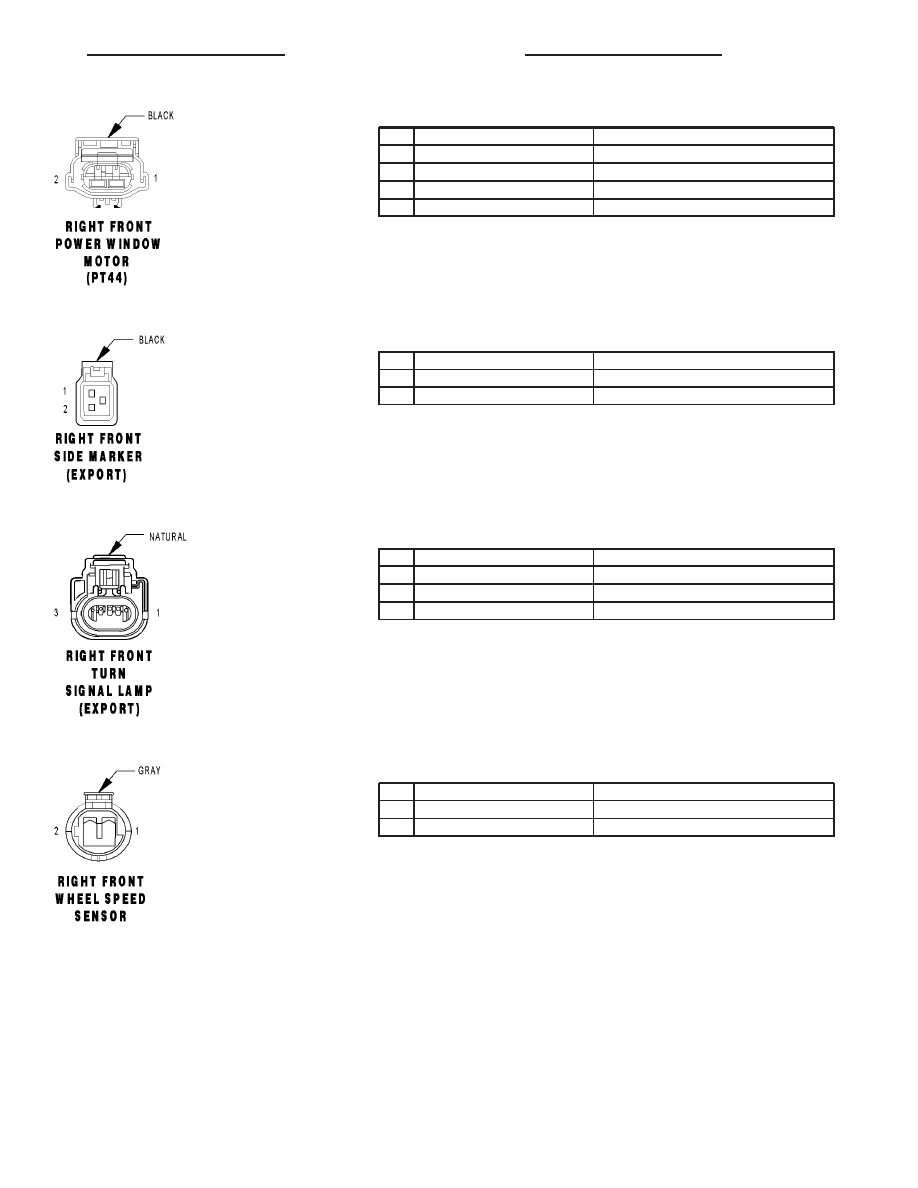

RIGHT FRONT POWER WINDOW MOTOR (PT44) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q22 14VT/WT (LHD)

RIGHT FRONT WINDOW DRIVER (DOWN)

1

Q21 14WT (RHD)

RIGHT FRONT WINDOW DRIVER (DOWN)

2

Q12 14BR (LHD)

RIGHT FRONT WINDOW DRIVER (UP)

2

Q11 14LB (RHD)

RIGHT FRONT WINDOW DRIVER (UP)

RIGHT FRONT SIDE MARKER (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

L60 18TN

RIGHT TURN SIGNAL (IN)

2

Z1 18BK

GROUND

RIGHT FRONT TURN SIGNAL LAMP (EXPORT) - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

-

-

3

L60 18TN

RIGHT TURN SIGNAL (OUT)

RIGHT FRONT WHEEL SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B7 18WT

RIGHT FRONT WHEEL SPEED SENSOR 12 V SUPPLY

2

B6 18WT/DB

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 105

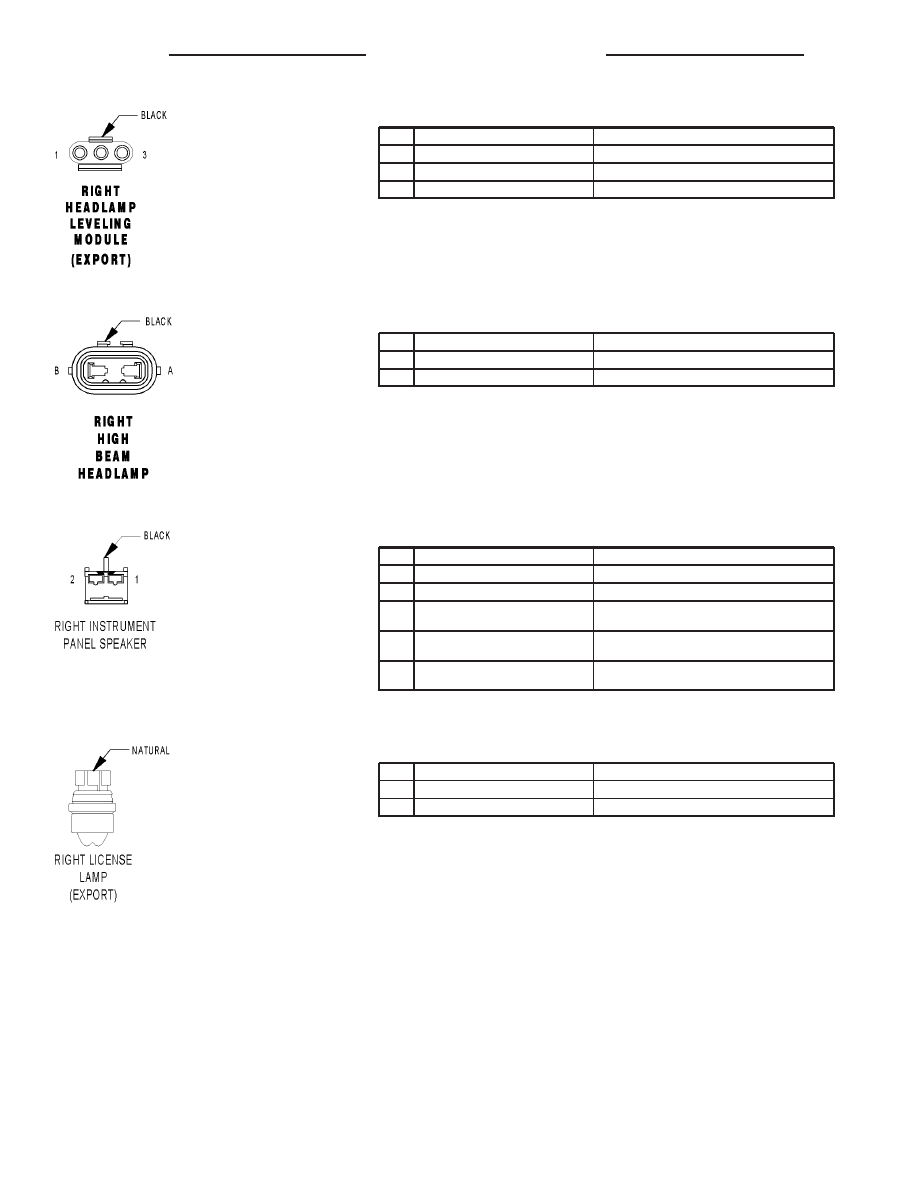

RIGHT HEADLAMP LEVELING MODULE (EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BR

GROUND

2

L13 18OR

HEADLAMP ADJUST SIGNAL

3

L43 18YL

FUSED LEFT LOW BEAM OUTPUT

RIGHT HIGH BEAM HEADLAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L34 16RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

B

Z1 16BK

GROUND

RIGHT INSTRUMENT PANEL SPEAKER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X54 18VT/DG (EXCEPT HANDS FREE)

RIGHT FRONT SPEAKER (+)

1

X54 18VT (HANDS FREE)

RIGHT FRONT SPEAKER (+)

1

X208 18VT/DG (PT27 PREMIUM
AUDIO)

RIGHT FRONT SPEAKER (+)

2

X56 18DB/RD (EXCEPT PT27 PRE-
MIUM AUDIO)

RIGHT FRONT SPEAKER (-)

2

X298 18 DB/RD (PT27 PREMIUM
AUDIO)

RIGHT FRONT SPEAKER (-)

RIGHT LICENSE LAMP (EXPORT) - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

2

Z1 18BK

GROUND

8W - 80 - 106

8W-80 CONNECTOR PIN-OUTS

PT

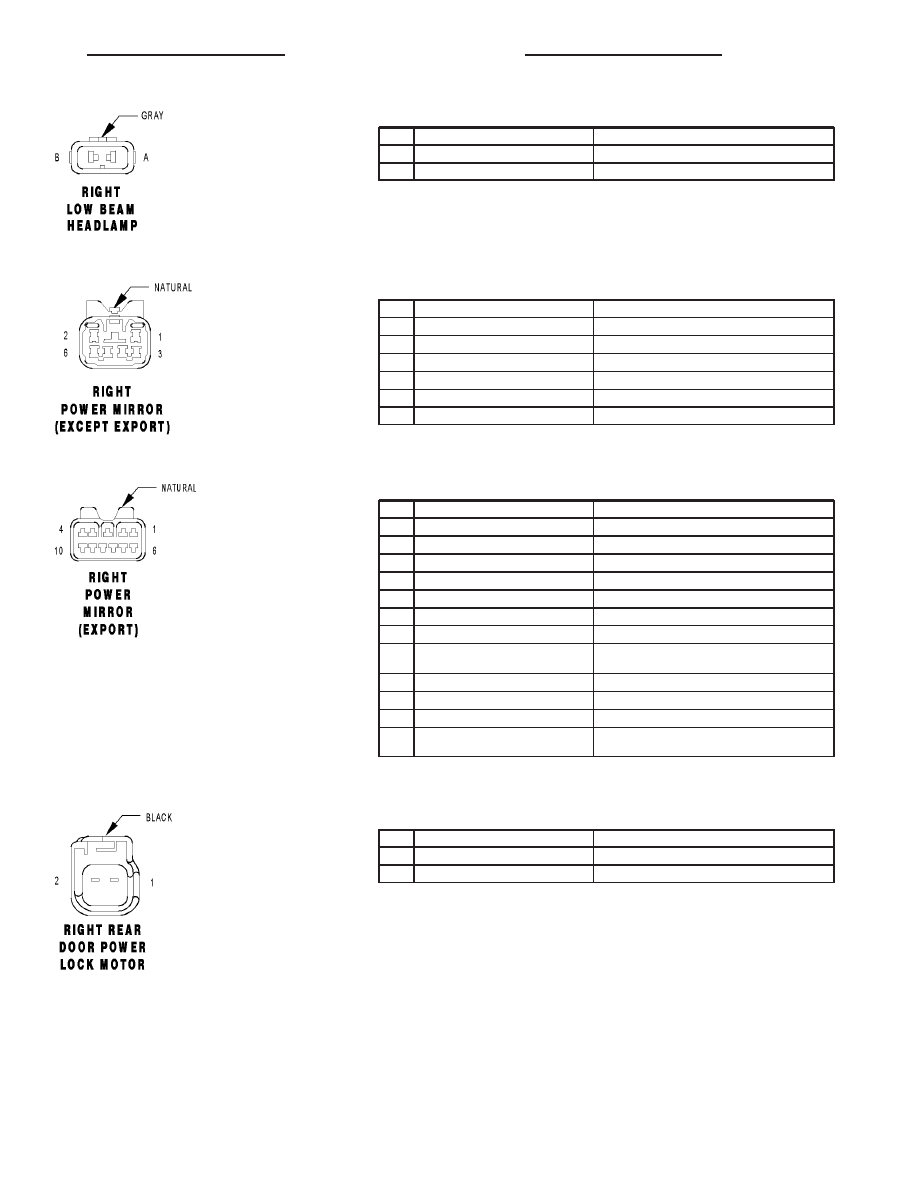

RIGHT LOW BEAM HEADLAMP - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

A

L44 16VT/RD

FUSED RIGHT LOW BEAM OUTPUT

B

Z1 16BK

GROUND

RIGHT POWER MIRROR (EXCEPT EXPORT) - NATURAL 6 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

P70 20PK

RIGHT MIRROR RIGHT/DOWN MOVEMENT

3

-

-

4

P72 20YL

RIGHT MIRROR UP MOVEMENT

5

P74 20DB/WT

RIGHT MIRROR LEFT MOVEMENT

6

-

-

RIGHT POWER MIRROR (EXPORT) - NATURAL 10 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

P70 20PK (LHD)

RIGHT MIRROR RIGHT/DOWN MOVEMENT

2

P76 20OR/YL (RHD)

LEFT/RIGHT MIRROR RIGHT/DOWN MOVEMENT

3

C16 20LB/YL

FUSED REAR WINDOW DEFOGGER SWITCH OUTPUT

4

P72 20YL (LHD)

RIGHT MIRROR UP MOVEMENT

4

P72 20BR/YL (RHD)

RIGHT MIRROR UP MOVEMENT

5

P74 20DB/WT

RIGHT MIRROR LEFT MOVEMENT

6

P159 20DG/WT (POWER FOLDING
MIRRORS)

MIRROR UNFOLD

7

-

-

8

-

-

9

-

-

10

P160 20LB/BK (POWER FOLDING MIR-
RORS)

MIRROR FOLD

RIGHT REAR DOOR POWER LOCK MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P35 18OR/VT

DOOR LOCK RELAY OUTPUT

2

P36 18PK/VT

DOOR UNLOCK RELAY OUTPUT

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 107
