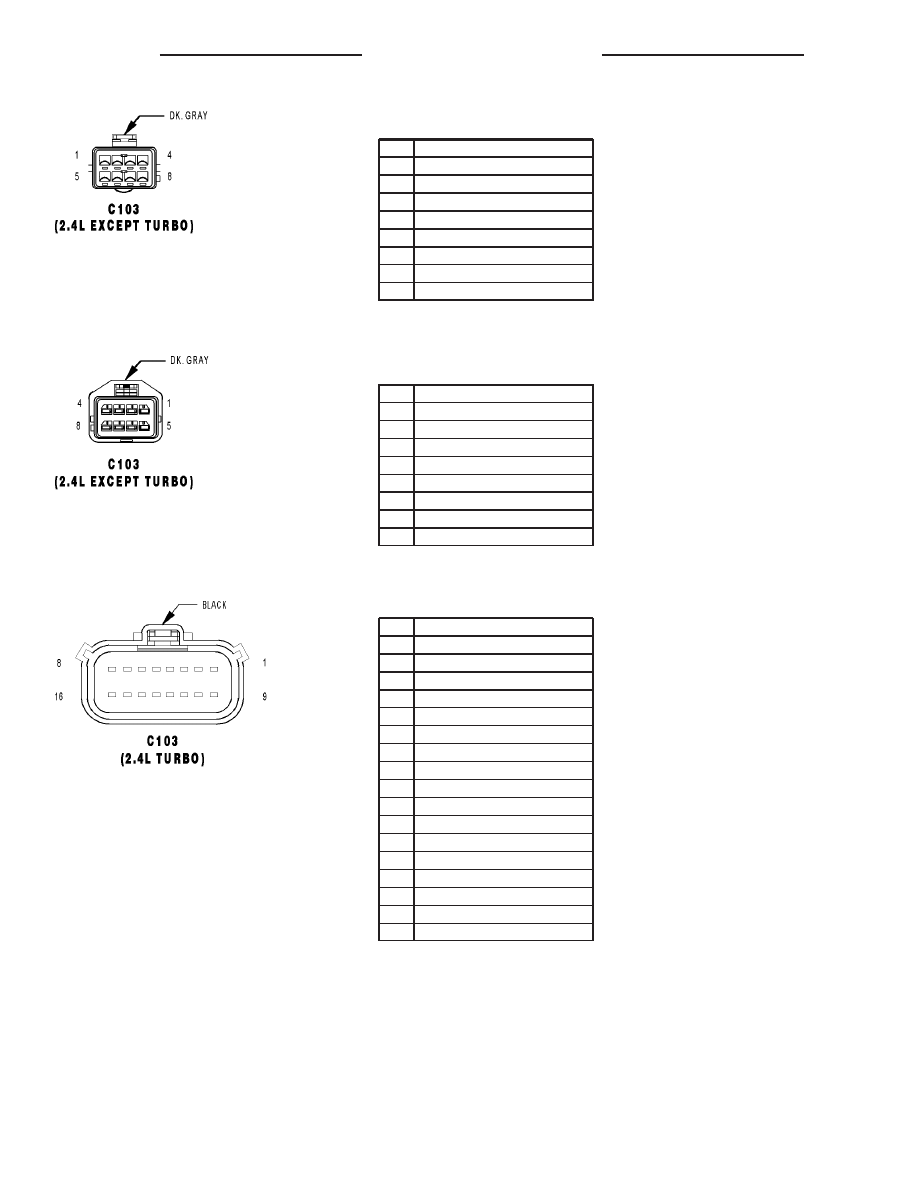

C103 (2.4L EXCEPT TURBO) - DK. GRAY

(ENGINE SIDE)

CAV

CIRCUIT

1

K4 20BK/LB

2

K2 20TN/BK

3

K11 18WT/DB

4

K12 18TN

5

K13 18YL/WT

6

K14 18LB/BR

7

A142 16DG/OR

8

-

C103 (2.4L EXCEPT TURBO) - DK. GRAY

(INJECTOR HARNESS SIDE)

CAV

CIRCUIT

1

K4 20BK/LB

2

K2 20TN/BK

3

K11 18WT/DB

4

K12 18TN

5

K13 18YL/WT

6

K14 18LB/BR

7

A142 18DG/OR

8

-

C103 (2.4L TURBO) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

K1 20DG/RD

2

K4 20BK/LB

3

K11 18WT/DB

4

K12 18TN

5

K13 18YL/WT

6

K14 18LB/BR

7

A142 18DG/OR (EATX)

7

A142 16DG/OR (MTX)

8

K17 18DB/TN

9

K19 18BK/GY

10

K20 20DG

11

K41 20BK/DG

12

K7 20OR

13

K904 20DB/DG

14

K99 18BR/OR

15

-

16

Z1 18BK

8W - 80 - 16

8W-80 CONNECTOR PIN-OUTS

PT

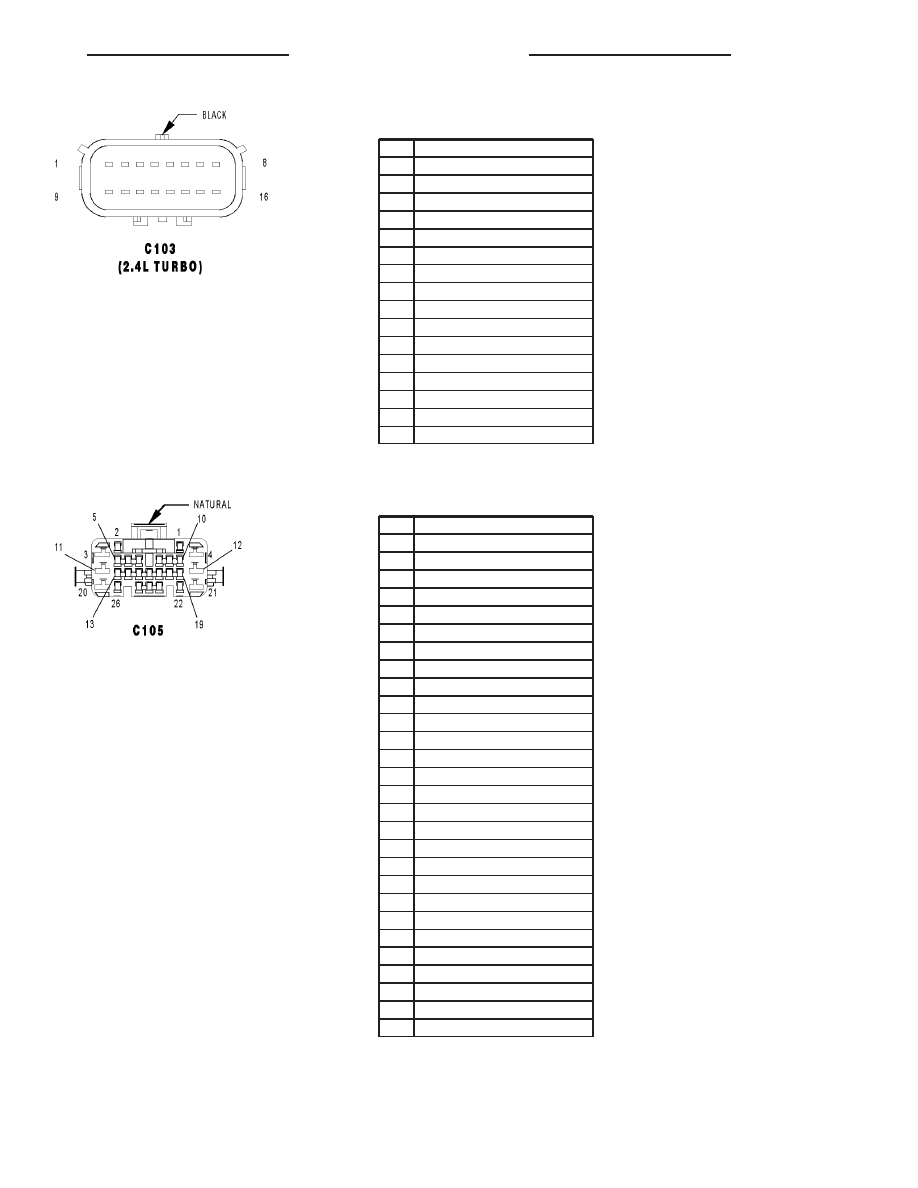

C103 (2.4L TURBO) - BLACK (INJECTOR HAR-

NESS SIDE)

CAV

CIRCUIT

1

K1 20DG/RD

2

K4 20BK/LB

3

K11 18WT/DB

4

K12 18TN

5

K13 18YL/WT

6

K14 18LB/BR

7

A142 16DG/OR

8

K17 18DB/TN

9

K19 18BK/GY

10

K20 20DG

11

K41 20BK/DG

12

K7 20OR

13

K904 20DB/DG

14

K99 18BR/OR

15

-

16

Z1 18BK

C105 - NATURAL (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

B27 18RD/YL (TRACTION CONTROL)

2

L1 20VT/BK

3

A1 14RD

4

C7 14BK/TN

5

K4 20BK/LB (DIESEL)

5

K167 20BR/YL (EXCEPT 1.6L/DIESEL)

6

A15 18PK/DG

7

X5 20LB/RD (EXPORT)

8

L44 16VT/RD

9

K29 20WT/PK

10

L43 18VT (LHD)

10

L43 14VT (RHD)

11

A41 14YL

12

L3 16RD/OR

13

C6 18LB

14

F88 16RD/WT

15

V5 16DG

16

G31 20VT/LG (OVERHEAD CONSOLE)

17

G32 20BK/LB (OVERHEAD CONSOLE)

18

D24 20WT/DG

19

C4 18TN/BK

20

F18 20LG/BK

21

M11 16PK/LB

22

V3 16BR/WT

23

V4 16RD/YL

24

L60 18TN (EXPORT)

25

L61 18LG (EXPORT)

26

G70 20BR/TN (EXPORT)

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 17

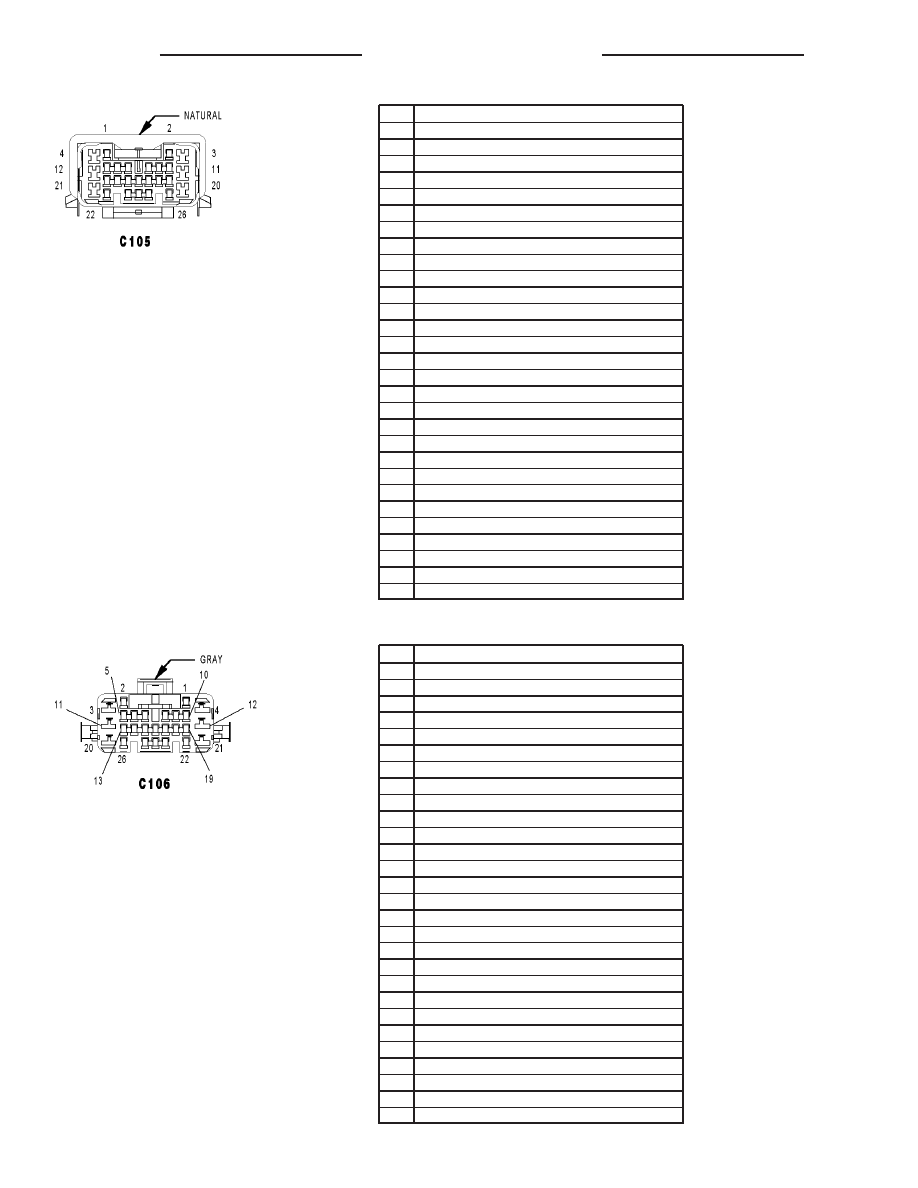

C105 - NATURAL (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

B27 20RD/YL (TRACTION CONTROL)

2

L1 20VT/BK

3

A1 14RD

4

C7 14BK/TN

4

C7 14BK/TN

5

K914 20BR/WT

6

A15 18PK/DG

7

X5 20LB/RD (EXPORT)

8

L44 16VT/RD

9

K29 20WT/PK

10

L43 16VT

11

A41 14YL

12

L3 18RD/OR

13

C6 18LB

14

F88 16DB

15

V5 18DG

16

G31 20VT/LG (OVERHEAD CONSOLE)

17

G32 20BK/LB (HANDS FREE)

17

G32 20BK/LG (OVERHEAD CONSOLE)

18

D24 20WT/DG

19

C4 18TN/BK

20

F18 20LG/BK

21

M11 18PK/LB

21

M11 18PK/LB

22

V3 16BR/WT

23

V4 16RD/YL

24

L60 18TN (EXPORT)

25

L61 18LG (EXPORT)

26

G70 20BR/TN (EXPORT)

C106 - GRAY (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

L39 18LB (FOG LAMPS)

2

V20 18BK/WT

3

A25 12DB (PT27)

4

A3 12RD/WT

5

L160 18TN/RD (EXCEPT EXPORT)

6

C20 20BR

7

L161 18LG/OR (EXCEPT EXPORT)

8

X3 20BK/RD

9

G4 20DB

10

F11 20RD/WT

11

F1 16DB/BK

12

A35 14DB

13

L50 18WT/TN

14

D25 20VT/YL

15

V37 20RD/LG (EXCEPT 1.6L)

16

L13 20BR/YL (HEADLAMP LEVELING)

17

T44 18YL/LB (AUTOSTICK 2.4L EXCEPT TURBO)

17

T44 18YL (AUTOSTICK 2.4L TURBO)

18

F20 20WT

19

T5 20LG/LB (AUTOSTICK 2.4L EXCEPT TURBO)

19

T5 20LG (AUTOSTICK 2.4L TURBO)

20

A4 12BK/PK

21

A2 12PK/BK

22

F12 20DB/WT

23

C5 18LG

24

F39 16PK/LG (EXPORT)

25

V10 18BR

26

L7 18BK/YL

8W - 80 - 18

8W-80 CONNECTOR PIN-OUTS

PT

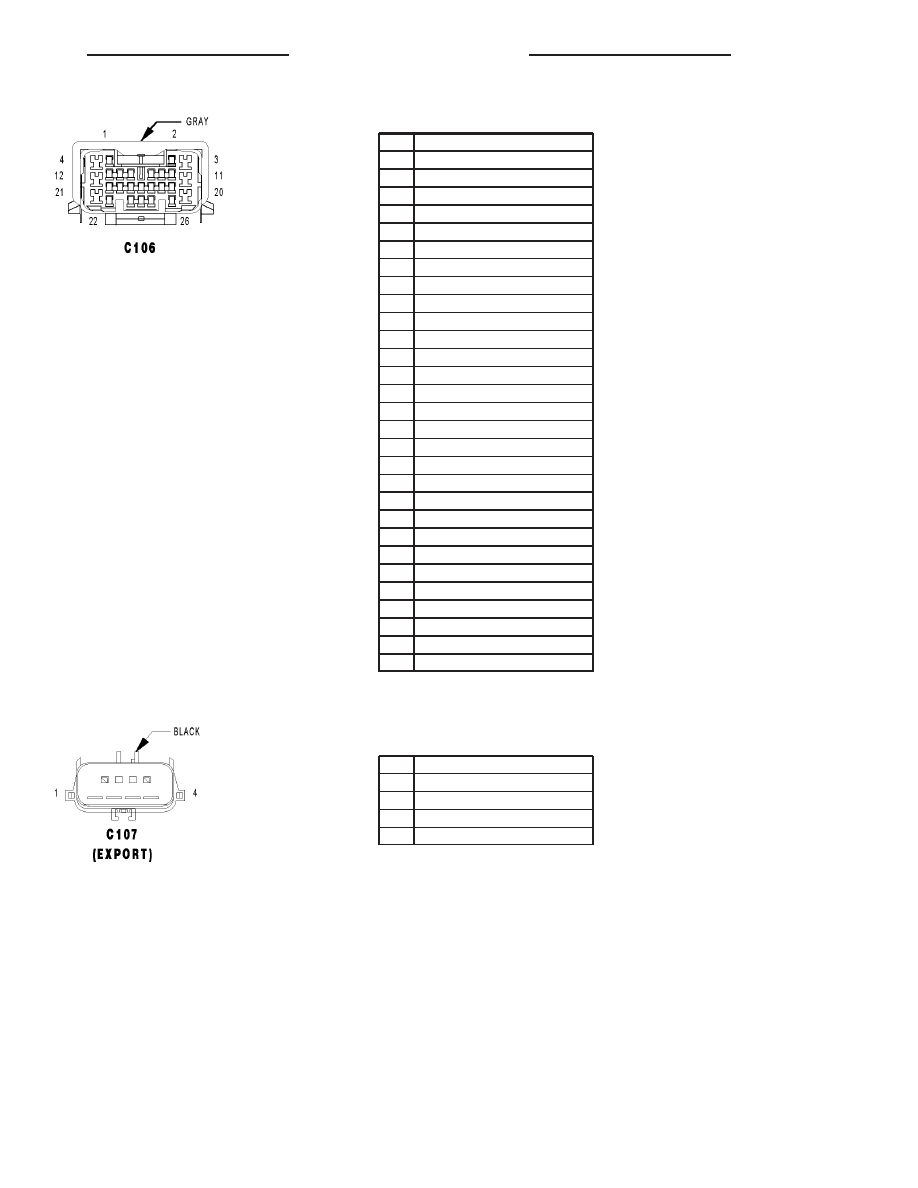

C106 - GRAY (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

L39 18LB (FOG LAMPS)

2

Z1 18BK (PT27)

2

V20 18BK/WT (PT44)

3

A25 12DB (PT27)

4

A3 12RD/WT

5

L160 18TN/RD (EXCEPT EXPORT)

6

C20 20BR

7

L161 18LG/OR (EXCEPT EXPORT)

8

X3 20BK/RD

9

G4 20DB

10

F11 20RD/WT (EATX)

10

F12 20DB/WT (MTX)

11

F1 16DB/BK

12

A35 14DB (HEATED SEATS)

12

A35 14DB (POWER SEATS)

13

L50 18WT/TN

14

D25 20VT/YL

15

V37 20RD/LG (EXCEPT 1.6L)

16

L13 20BR/YL (HEADLAMP LEVELING)

17

T44 20YL/LB (AUTOSTICK)

18

F20 20WT

19

T5 20LG/LB (AUTOSTICK)

20

A4 12BK/PK

21

A2 12PK/BK

22

F12 20DB/WT

23

C5 18LG

24

F39 18PK/LG (EXPORT)

25

V10 18BR

26

L7 20BK/YL

C107 (EXPORT) - BLACK (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

L7 18BK/YL

2

Z1 18BK

3

L13 20BR/YL

4

L43 18VT

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 19
