Chrysler PT Cruiser. Manual - part 630

8W-70 SPLICE INFORMATION

Component

Page

S100 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-21, 22
S101 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-9
S102 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-21
S104 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-16, 17

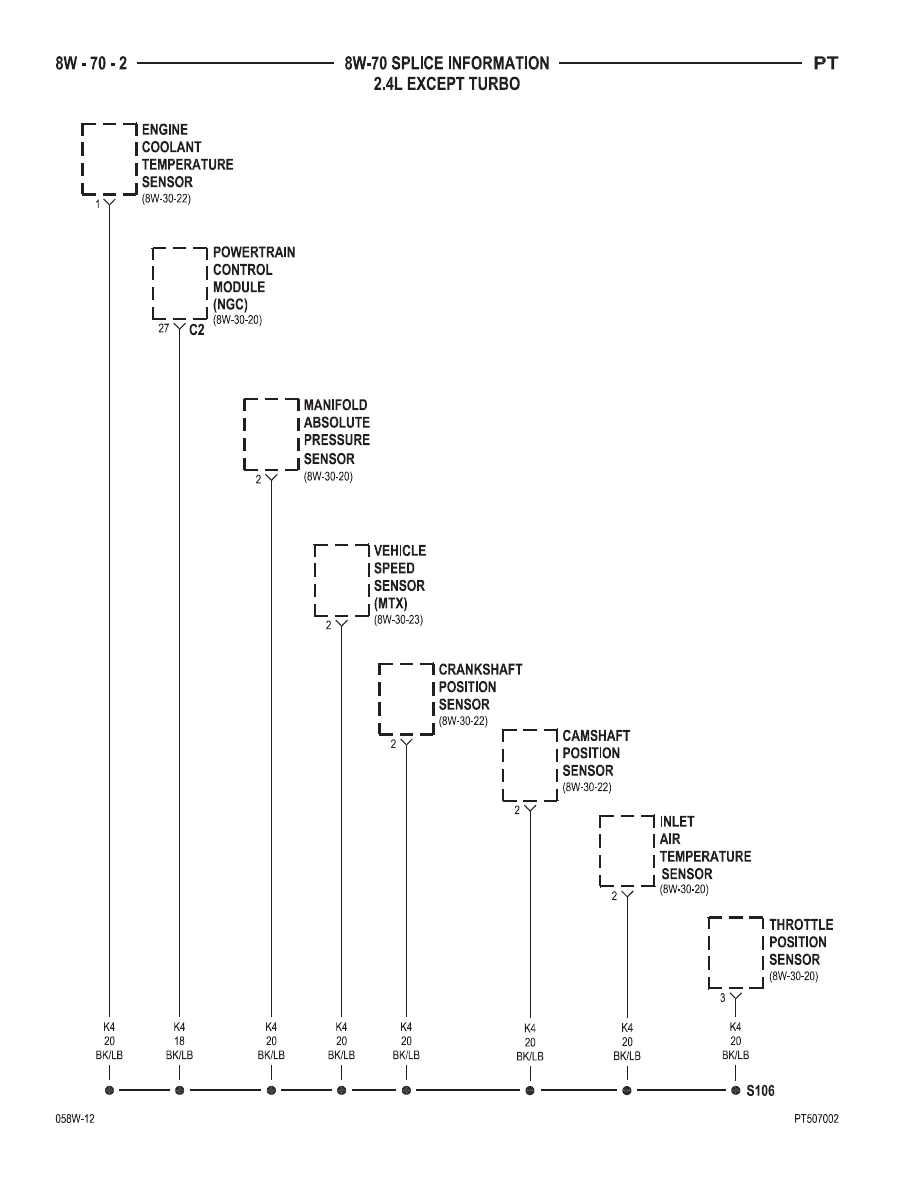

S106 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-70-2

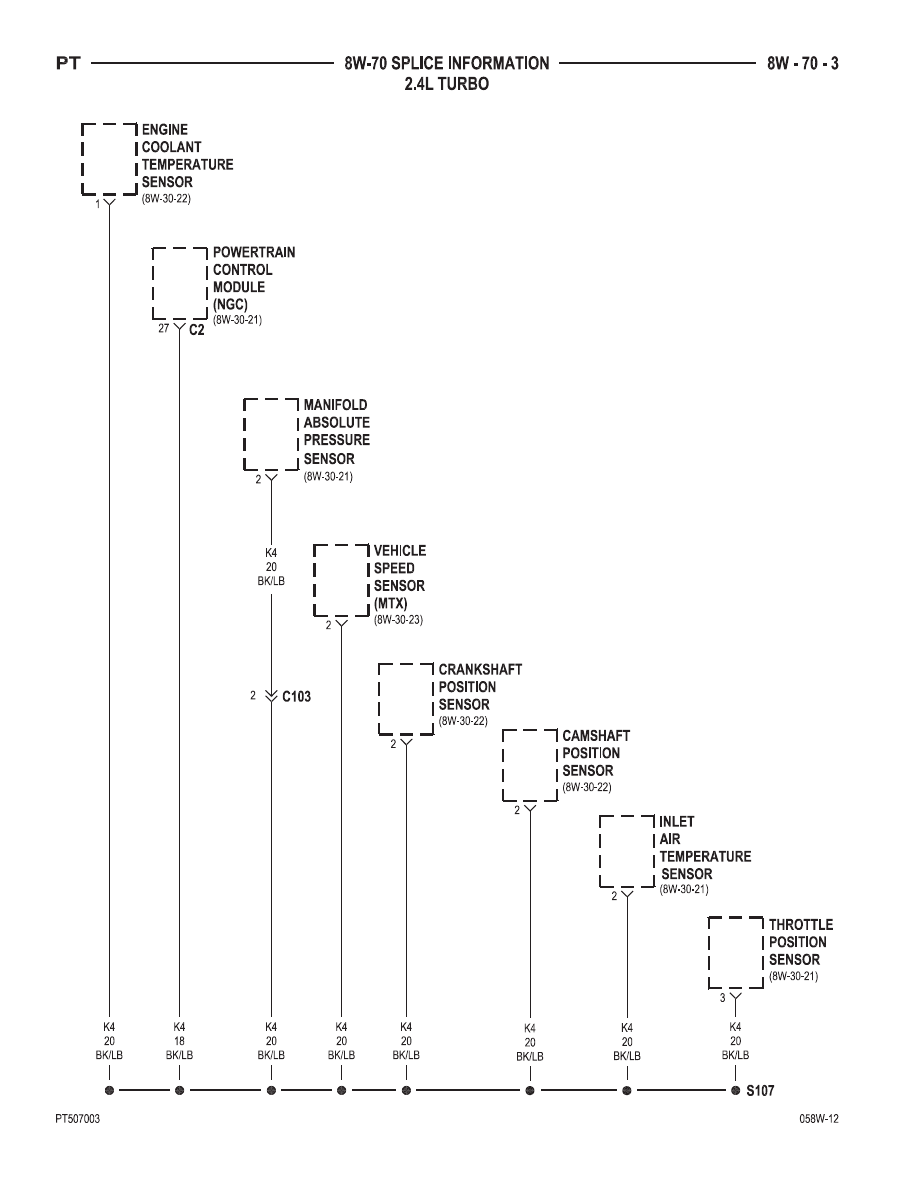

S107 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-70-3
S109 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-70-4
S111 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-4
S114 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-3
S115 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-16
S116 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-25
S117 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-50-6
S118 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-50-9
S119 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-18
S122 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-18-3
S123 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-13
S124 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-15
S125 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-15
S126 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-18-2, 3, 4
S129 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-19
S132 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-27
S134 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-34
S136 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-27
S138 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-39-15
S142 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-28
S144 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-9
S147 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-20
S148 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-20
S149 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-24, 26
S150 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-36
S151 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-36
S152 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-36
S153 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-36
S154 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-30
S155 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-34
S156 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-5
S157 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-37
S158 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-38
S159 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-39
S160 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-39
S161 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-39
S162 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-45
S163 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-45
S164 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-10
S165 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-10
S167 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-10
S168 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-10
S169 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-10
S170 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-9
S171 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-9
S172 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-32
S173 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-21, 22
S174 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-52-6
S175 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-52-6
S176 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-34
S177 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-4
S179 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-7, 9
S180 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-11
S191 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-24, 26
S192 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-23, 25
S201 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-18-5, 7, 8
S203 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-52-4
S204 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-44-9
S205 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-44-11

Component

Page

S206 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-20
S207 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-39-18
S208 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-12
S209 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-13
S211 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-22
S212 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-52-4
S216 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-22, 25
S220 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-17, 18
S224 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-15
S225 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-6
S226 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-6, 7
S228 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-62-6
S232 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-17
S233 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-8
S235 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-40-10, 11
S237 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-39-4
S239 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-23, 25
S242 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-62-6
S244 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-18
S246 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-21
S247 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-6, 7
S248 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-44-3
S249 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-19
S250 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-23
S254 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-39-5
S256 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-23
S260 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-29
S261 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-19
S262 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-51-3, 4
S263 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-61-6
S264 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-33
S265 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-18-8
S301 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-61-6
S302 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-61-6
S305 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-18
S306 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-28
S307 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-9
S308 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-51-5
S309 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-14
S310 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-28
S311 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-15
S312 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-9
S313 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-63-4, 6
S315 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-26
S316 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-26
S320 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-7
S321 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-60-5
S322 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-17
S323 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-17
S324 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-24
S325 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-44-6
S326 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-17
S327 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-27
S328 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-12
S329 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11-12
S330 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-39-20
S331 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-39-20
S332 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-25
S333 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-25
S334 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-20
S335 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-17
S336 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-39-17

PT

8W-70 SPLICE INFORMATION

8W - 70 - 1
