SWITCH DIAGNOSIS

(1) Disconnect and isolate the battery negative

cable (Fig. 23).

(2) Remove the upper and lower steering column

shrouds.

(3) Disconnect the switch connector.
Using an ohmmeter, test for continuity between

the terminals of the switch as shown in the MULTI-
FUNCTION SWITCH CONTINUITY TEST table for
diagnosis. Refer to (Fig. 24), (Fig. 25), and (Fig. 26)
for connector terminal locations.

MULTI-FUNCTION SWITCH CONTINUITY TEST

SWITCH POSITION

MODE

CONTINUITY BETWEEN

TURN SIGNAL IN NEUTRAL, HAZARD
WARNING SWITCH OFF

NEUTRAL

B-1 AND B-4

B-4 AND B-5

B-1 AND B-5

B-18 AND B-19

TURN SIGNAL ON, HAZARD WARNING
SWITCH OFF

LEFT TURN

A-2 AND B-2

A-2 AND B-4

B-1 AND B-5

B-2 AND B-4

B-18 AND B-19

RIGHT TURN

A-2 AND B-5

A-2 AND B-6

B-1 AND B-4

B-5 AND B-6

B-18 AND B-19

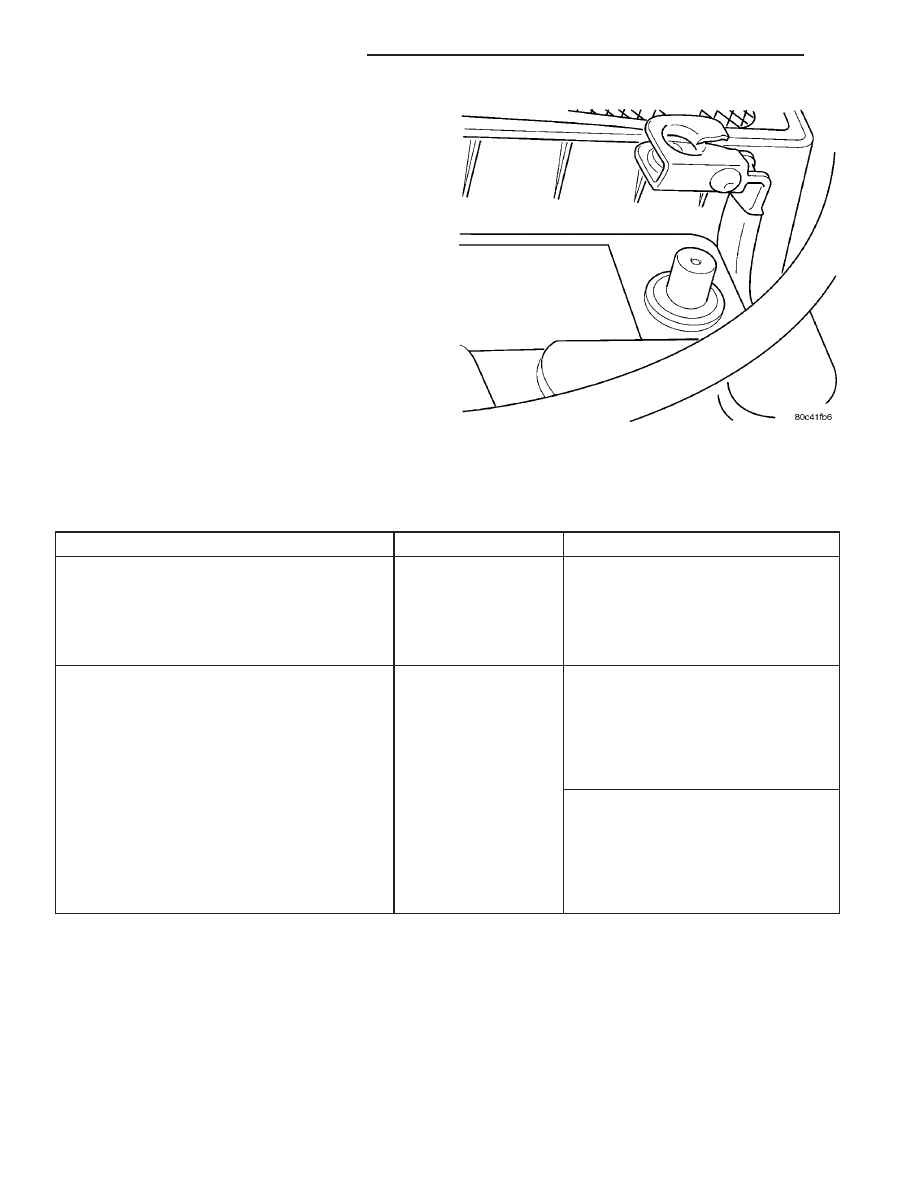

Fig. 23 BATTERY NEGATIVE CABLE REMOVE/

INSTALL

8L - 18

LAMPS/LIGHTING - EXTERIOR

PT

MULTI-FUNCTION SWITCH (Continued)

SWITCH POSITION

MODE

CONTINUITY BETWEEN

TURN SIGNAL IN NEUTRAL, HAZARD
WARNING SWITCH ON

NEUTRAL

A-2 AND B-2

A-2 AND B-4

A-2 AND B-5

A-2 AND B-6

A-3 AND A-5

A-3 AND B-7

B-2 AND B-4

B-2 AND B-5

B-4 AND B-5

B-2 AND B-6

B-4 AND B-6

B-5 AND B-6

B-18 AND B-19

HEADLAMP BEAM ON

PARK

B-9 AND B-20

B-18 AND B-19

LOW

B-16 AND B-18

B-16 AND B-19

B-18 AND B-19

HIGH

B-17 AND B-18

B-17 AND B-19

B-18 AND B-19

OPTICAL HORN

ON

B-17 AND B-18

B-17 AND B-19

B-18 AND B-19

FRONT FOG

ON

B-13 AND B-14

B-9 AND B-10

B-18 AND B-19

REAR FOG

ON

B-9 AND B-20

B-13 AND B-14

B-12 AND B-13

B-12 AND B-14

B-16 AND B-18

B-16 AND B-19

B-18 AND B-19

PT

LAMPS/LIGHTING - EXTERIOR

8L - 19

MULTI-FUNCTION SWITCH (Continued)

REMOVAL

(1) Open hood.
(2) Disconnect and isolate the battery negative

cable (Fig. 23).

(3) Remove both upper and lower steering column

shrouds.

(4) Disconnect both posi-lock harness connectors at

the rear of the multi-function switch (Fig. 27)

(5) Remove multi-function switch mounting screws

(Fig. 27) and remove switch from vehicle.

INSTALLATION

NOTE:
If replacing the multi-function switch, the combina-
tion flasher and windshield wiper/washer switch
must be transferred to new multi-function switch.
Remove the two torx screws retaining the wiper/
washer switch, place next to the new multi-function
switch and install two screws.

(1) Place switch into place and install mounting

screws (Fig. 27). Torque multi-function switch to col-
umn retaining screws to 3 N·m (27 in. lbs.).

(2) Connect both posi-lock harness connectors at

the rear of the multi-function switch (Fig. 27)

(3) Install both upper and lower steering column

shrouds.

(4) Connect the battery negative cable (Fig. 23).
(5) Close hood.
(6) Verify vehicle and system operation.

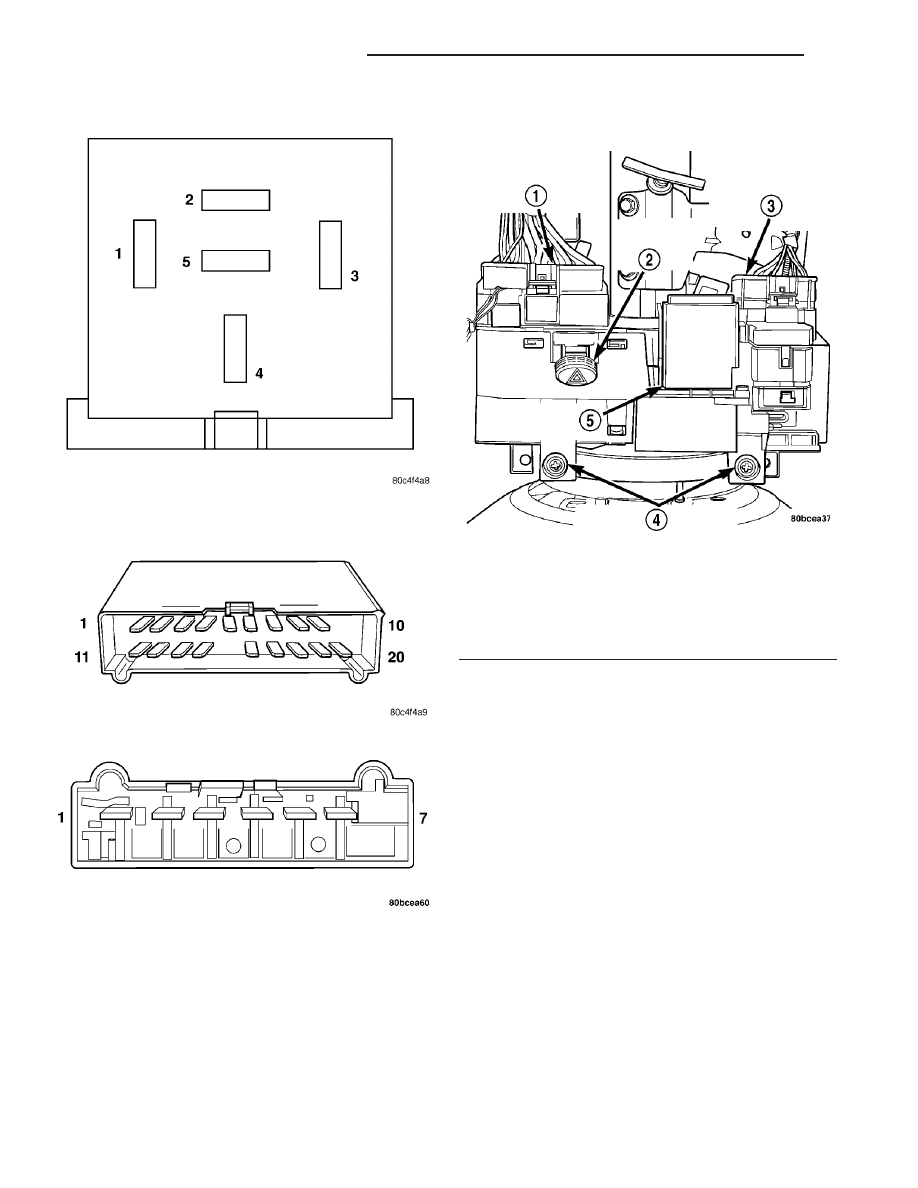

Fig. 24 COMBINATION FLASHER CONNECTOR (A)

Fig. 25 MULTI-FUNCTION SWITCH CONNECTOR (B)

Fig. 26 WINDSHIELD WIPER/WASHER SWITCH

CONNECTOR (C)

Fig. 27 MULTI-FUNCTION SWITCH REMOVE/

INSTALL

1 - MULTI-FUNCTION SWITCH CONNECTOR
2 - HAZARD/WARNING SWITCH
3 - WINDSHIELD WIPER/WASHER SWITCH CONNECTOR
4 - MOUNTING SCREWS
5 - COMBINATION FLASHER

8L - 20

LAMPS/LIGHTING - EXTERIOR

PT

MULTI-FUNCTION SWITCH (Continued)

PARK/TURN SIGNAL LAMP

REMOVAL

(1) Remove headlamp access cover in splash shield

(Fig. 28).

(2) Rotate socket counterclockwise one quarter

turn.

(3) Remove bulb and socket from headlamp unit.
(4) Disconnect wire connector from back of front

side marker/park/turn signal lamp.

INSTALLATION

(1) Connect wire connector to the back of front side

marker/park/turn signal lamp.

(2) Install bulb into headlamp unit (Fig. 28)
(3) Rotate socket clockwise one quarter turn.
(4) Test operation of lamps.
(5) Install headlamp access cover into splash

shield.

REAR FOG LAMP SWITCH -
EXPORT

DESCRIPTION

The rear fog lamp switch is incorporated into the

multi-function switch (Fig. 29).

OPERATION

The multi-function switch contains the added cir-

cuitry for the operation of the rear fog lamp switch.
While in the front fog lights position, rotate the end
of the left control stalk past the headlights position
to activate the rear fog lights. (Refer to 8 - ELECTRI-
CAL/LAMPS/LIGHTING

-

EXTERIOR/MULTI-

FUNCTION SWITCH - DIAGNOSIS AND TESTING)
for rear fog lamp diagnosis.

Fig. 29 MULTI-FUNCTION SWITCH WITH REAR FOG LAMP - EXPORT

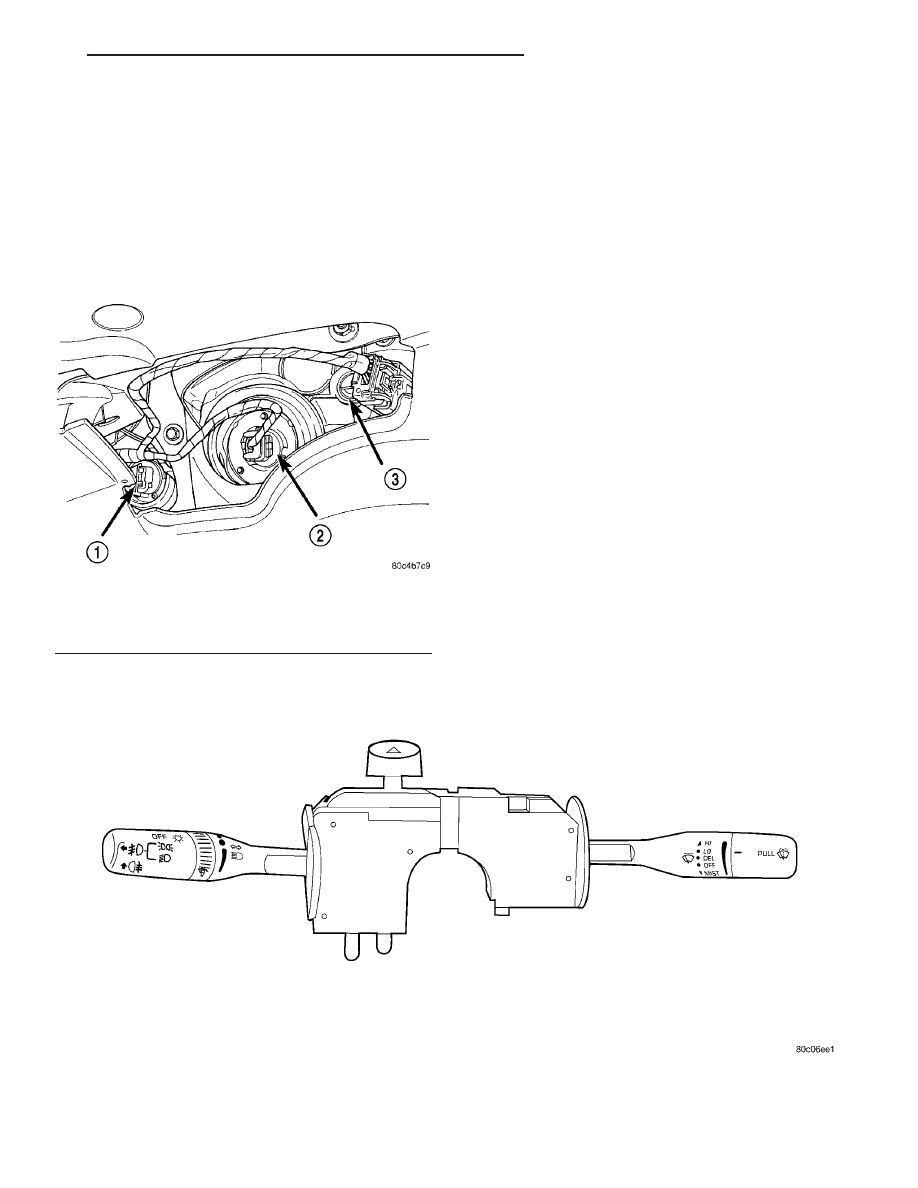

Fig. 28 HEADLAMP ACCESS

1 - HIGH BEAM LAMP
2 - LOW BEAM LAMP
3 - PARK/TURN SIGNAL LAMP
