Chrysler PT Cruiser. Manual - part 450

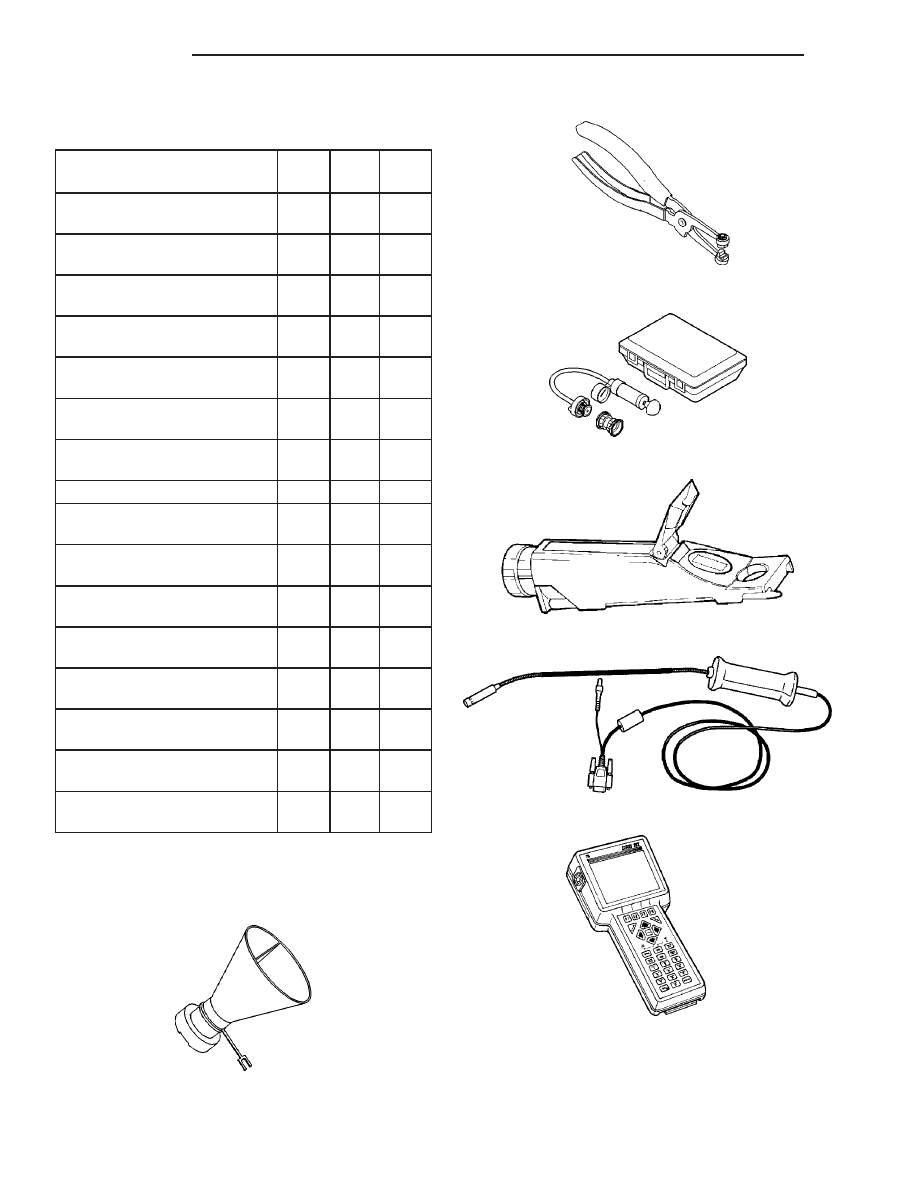

TORQUE - 2.0/2.4L

DESCRIPTION

N·m

Ft.

Lbs.

In.

Lbs.

Screws, A/C Condenser to
Radiator

8

–

70

Bolt, Automatic Belt Tensioner
Pulley

27

20

–

Bolt Automatic Belt Tension
Assembly

54

40

–

Screws, Charge Air Cooler to
Radiator (Turbo Equipped)

8

–

70

Nut/Screw, Coolant Recovery
Bottle

4

–

35

Screws, Coolant Outlet
Connector

12.5

–

110

Engine Coolant Temperature
Sensor

19

–

168

Pivot Bolt, Generator Mounting

54

40

–

Locking Nut, Generator
Mounting

54

40

–

Screws, Radiator Fan to
Radiator

6

–

55

Screws, Radiator Inlet Neck
(Turbo Equipped)

6

–

55

Bolts, Thermostat Housing to
Cylinder Head

28

20

–

Clamps, Transmission Cooler
Hose

2

–

18

Screws, Transmission Cooler
to Radiator

8

–

70

Bolts, Water Pump to Engine
Block

12

–

105

Bolts, Water Pump Inlet Tube
to Engine Block

12

–

105

SPECIAL TOOLS

COOLING SYSTEM

Filling Aid Funnel 8195

Hose Clamp Pliers 8495

Cooling System Tester – 7700

Coolant Refractometer – 8286

Belt Tension Gauge Adapter – 8371

DRB III

T

with PEP Module – OT-CH6010A

7 - 2

COOLING

PT

COOLING (Continued)

ACCESSORY DRIVE - 1.6L SOHC

TABLE OF CONTENTS

page

page

ACCESSORY DRIVE - 1.6L SOHC

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 3

DIAGNOSIS AND TESTING - ACCESSORY

DRIVE BELT DIAGNOSIS

. . . . . . . . . . . . . . . . . 3

ACCESSORY DRIVE BELT

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

CLEANING

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

INSPECTION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 5

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 5

ACCESSORY DRIVE BELT TENSIONER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 5

IDLER PULLEY

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 6

ACCESSORY DRIVE - 1.6L
SOHC

DESCRIPTION

The accessory drive consists of one Poly-V type

drive belt that drives the generator, power steering/
water pump, and air conditioning compressor (if

equipped). The belt tension is controlled by an auto-
matic belt tensioner. If equipped with air condition-
ing, the accessory drive also has an idler pulley (Fig.
1) or (Fig. 2).

DIAGNOSIS AND TESTING - ACCESSORY
DRIVE BELT DIAGNOSIS

CONDITION

POSSIBLE CAUSE

CORRECTION

BELT SLIPPAGE

1. Belt slipping because of
insufficient tension.

1. Replace accessory drive belt
tensioner.

2. Belt excessively glazed or
hardened from heat and excessive
slippage.

2. Replace belt.

3. Incorrect belt.

3. Replace belt.

4. Driven component bearing
failure.

4. Replace faulty component.

5. Belt or pulley subjected to
substance (belt dressing, oil,
ethylene glycol) that has reduced
friction.

5. Replace belt and clean pulleys.

BELT NOISE (OBJECTIONABLE
SQUEAL, SQUEAK, OR RUMBLE)

1. Belt slippage.

1. Refer to BELT SLIPPAGE above.

2. Foreign material imbedded in
belt.

2. Replace belt.

3. Non-uniform belt.

3. Replace belt.

4. Non-uniform groove or
eccentric/bent pulley.

4. Replace pulley(s).

5. Bearing noise.

5. Locate and repair.

PT

ACCESSORY DRIVE - 1.6L SOHC

7 - 3

CONDITION

POSSIBLE CAUSE

CORRECTION

BELT ROLLED OVER IN GROOVE
OR BELT JUMPS OFF

1. Broken cord in belt.

1. Replace belt.

2. Belt tension too loose, or too
tight.

2. Replace accessory drive belt
tensioner.

3. Non-uniform grooves or
eccentric/bent pulley.

3. Replace pulley(s).

4. Foreign object(s) in grooves.

4. Remove foreign object(s) in
groove.

ACCESSORY DRIVE BELT

REMOVAL

(1) Disconnect negative battery cable.
(2) Insert a 1/2” drive breaker bar into the square

opening of the accessory drive belt tensioner.

(3) Rotate accessory drive belt tensioner counter-

clockwise until accessory drive belt can be removed
from pulleys (Fig. 1) or (Fig. 2). Remove accessory
drive belt.

CLEANING

Clean all foreign debris from belt pulley grooves.

The belt pulleys must be free of oil, grease, and cool-
ants before installing the drive belt.

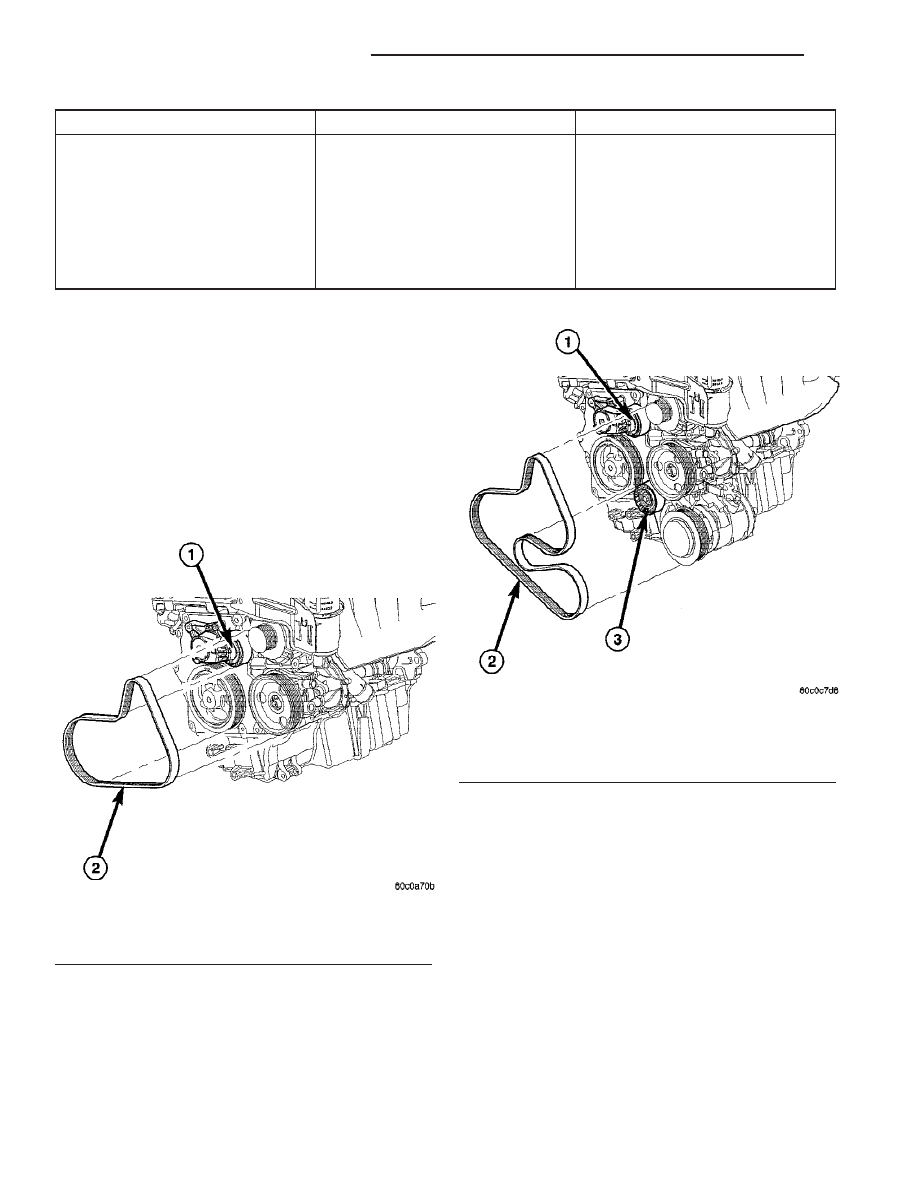

Fig. 1 Accessory Drive Belt - without A/C

1 - ACCESSORY DRIVE BELT TENSIONER
2 - ACCESSORY DRIVE BELT

Fig. 2 Accessory Drive Belt - with A/C

1 - ACCESSORY DRIVE BELT TENSIONER
2 - ACCESSORY DRIVE BELT
3 - IDLER PULLEY

7 - 4

ACCESSORY DRIVE - 1.6L SOHC

PT

ACCESSORY DRIVE - 1.6L SOHC (Continued)

INSPECTION

New developments in belt technology allow the belt

to greatly increase its life expectancy. Unless the belt
exhibits one of the following conditions do not replace
the belt.

• Excessive wear

• Frayed cords

• Severe glazing
Poly-V Belt system may develop minor cracks

across the ribbed side (due to reverse bending). These
minor cracks are considered normal and acceptable.
Parallel cracks are not (Fig. 3).

NOTE: Do not use any type of belt dressing or
restorer on Poly-V Belts.

INSTALLATION

NOTE: When installing drive belt on the pulleys,
make sure that belt is properly routed and all
V-grooves make proper contact with pulley grooves.

(1) Install belt around all the pulleys except for

the generator pulley (Fig. 1) or (Fig. 2).

(2) Rotate accessory drive belt tensioner counter-

clockwise until accessory drive belt can be installed
on the generator pulley. Release spring tension onto
belt.

(3) Remove breaker bar from accessory drive belt

tensioner.

(4) Connect negative battery cable.

ACCESSORY DRIVE BELT
TENSIONER

REMOVAL

(1) Disconnect negative battery cable.
(2) Raise vehicle on hoist.
(3) Remove belt splash shield.
(4) Remove accessory drive belt (Refer to 7 -

COOLING/ACCESSORY

DRIVE/DRIVE

BELTS

-

REMOVAL).

(5) Remove fasteners securing accessory drive belt

tensioner to timing chain cover (Fig. 4). Remove
accessory drive belt tensioner.

INSTALLATION

(1) Position

accessory

drive

belt

tensioner

in

mounting position. Install fasteners securing acces-
sory drive belt tensioner to timing chain cover.
Torque fasteners to 12 N·m (105 in. lbs.) (Fig. 4).

(2) Install accessory drive belt (Refer to 7 - COOL-

ING/ACCESSORY DRIVE/DRIVE BELTS - INSTAL-
LATION).

(3) Install belt splash shield.
(4) Lower vehicle.
(5) Connect negative battery cable.

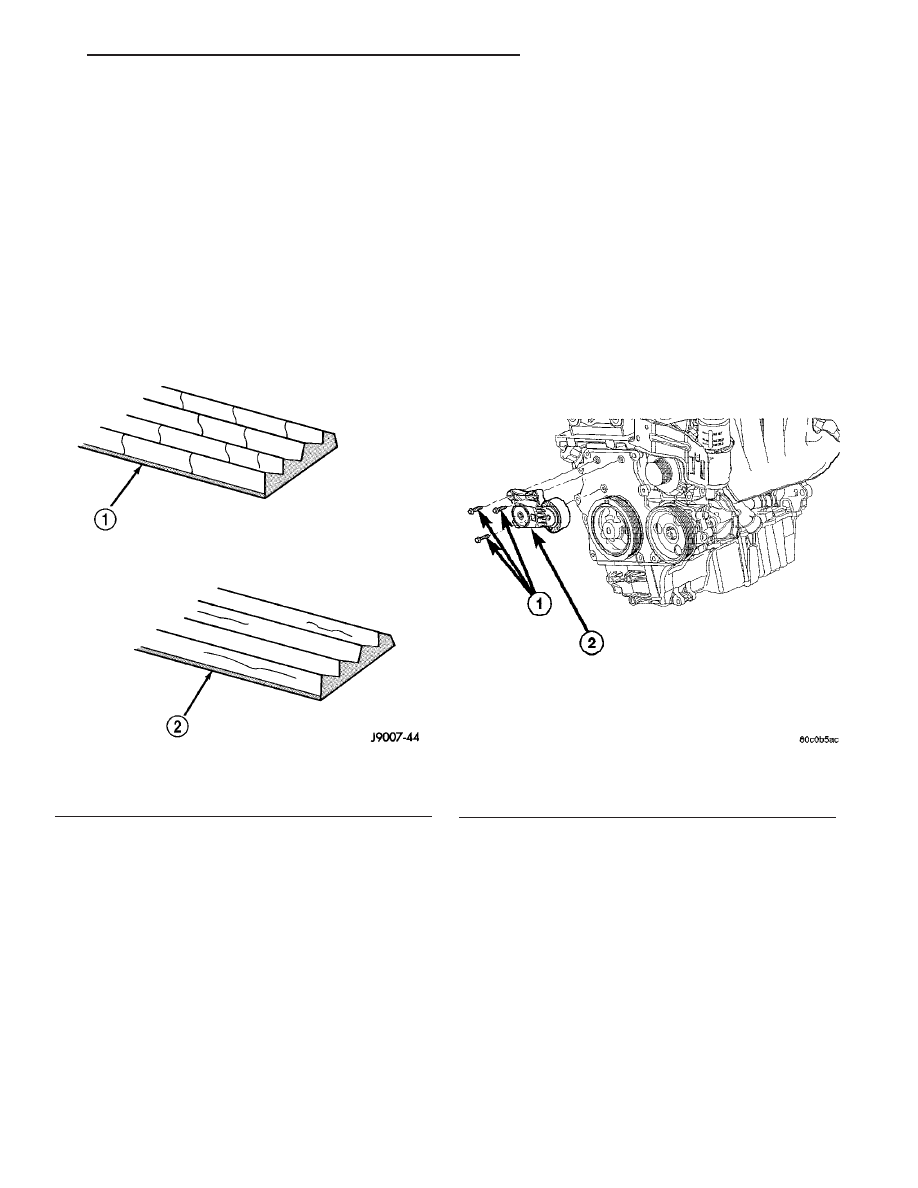

Fig. 3 Drive Belt Inspection

1 - NORMAL CRACKS - BELT OK
2 - NOT NORMAL CRACKS - REPLACE BELT

Fig. 4 Accessory Drive Belt Tensioner

1 - ACCESSORY DRIVE BELT TENSIONER FASTENERS
2 - ACCESSORY DRIVE BELT TENSIONER

PT

ACCESSORY DRIVE - 1.6L SOHC

7 - 5

ACCESSORY DRIVE BELT (Continued)
