Chrysler PT Cruiser. Manual - part 377





A/C COMPRESSOR CLUTCH RELAY

CAV

CIRCUIT

FUNCTION

D1

C3 20DB/BK

A/C COMPRESSOR CLUTCH RELAY OUTPUT

D2

C28 20DB/OR (1.6L/
DIESEL)

A/C COMPRESSOR CLUTCH RELAY CONTROL

D2

C28 20DB/OR (2.0L/2.4L)

A/C CLUTCH RELAY CONTROL

D3

-

-

D4

A142 18DG/OR (DIESEL)

AUTOMATIC SHUT DOWN RELAY OUTPUT

D4

F18 20LG/BK (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

D5

A17 20RD/BK

FUSED B(+)

AUTO SHUT DOWN RELAY

CAV

CIRCUIT

FUNCTION

E1

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

E2

K51 20DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

E3

-

-

E4

A14 18RD/WT

FUSED B(+)

E5

A14 18RD/WT

FUSED B(+)

FUEL PUMP RELAY

CAV

CIRCUIT

FUNCTION

C1

A141 16DG/WT

FUEL PUMP RELAY OUTPUT

C2

K31 20BR

FUEL PUMP RELAY CONTROL

C3

-

-

C4

A142 18DG/OR (DIESEL)

AUTOMATIC SHUT DOWN RELAY OUTPUT

C4

F12 20DB/WT (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

C5

A140 16DG/WT (DIESEL)

FUSED B(+)

C5

A14 18RD/WT (GAS)

FUSED B(+)

HIGH SPEED RADIATOR FAN RELAY (2.4L TURBO)

CAV

CIRCUIT

FUNCTION

K1

F18 20LG/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

K2

C27 20DB/PK

HIGH SPEED RAD FAN RELAY CONTROL

K3

A110 10VT/RD

FUSED B(+)

K4

-

-

K5

C25 10YL

HIGH SPEED RADIATOR FAN RELAY OUTPUT

HIGH SPEED RADIATOR FAN RELAY (EXCEPT 2.4L TURBO)

CAV

CIRCUIT

FUNCTION

F1

C25 12YL

HIGH SPEED RADIATOR FAN RELAY OUTPUT

F2

C27 20DB/PK (1.6L/
DIESEL)

HIGH SPEED RADIATOR FAN RELAY CONTROL

F2

C27 20DB/PK (2.4L)

HIGH SPEED RAD FAN RELAY CONTROL

F3

-

-

F4

A142 18DG/OR (DIESEL)

AUTOMATIC SHUT DOWN RELAY OUTPUT

F4

F18 20LG/BK (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

F5

A16 12GY

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

598

CONNECTOR PINOUTS

LOW SPEED RADIATOR FAN RELAY

CAV

CIRCUIT

FUNCTION

25

A142 18DG/OR (DIESEL)

AUTOMATIC SHUT DOWN RELAY OUTPUT

25

F18 20LG/BK (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

26

C23 12DG

LOW SPEED RADIATOR FAN RELAY OUTPUT

27

-

-

28

A16 12GY

FUSED B(+)

29

C24 20YL/RD (1.6L/
DIESEL)

LOW SPEED RADIATOR FAN RELAY CONTROL

29

C24 20YL/RD (2.4L EX-
CEPT TURBO)

LOW SPEED RAD FAN RELAY CONTROL

29

C24 20DB/WT (2.4L
TURBO)

LOW SPEED RAD FAN RELAY CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

599

CONNECTOR PINOUTS

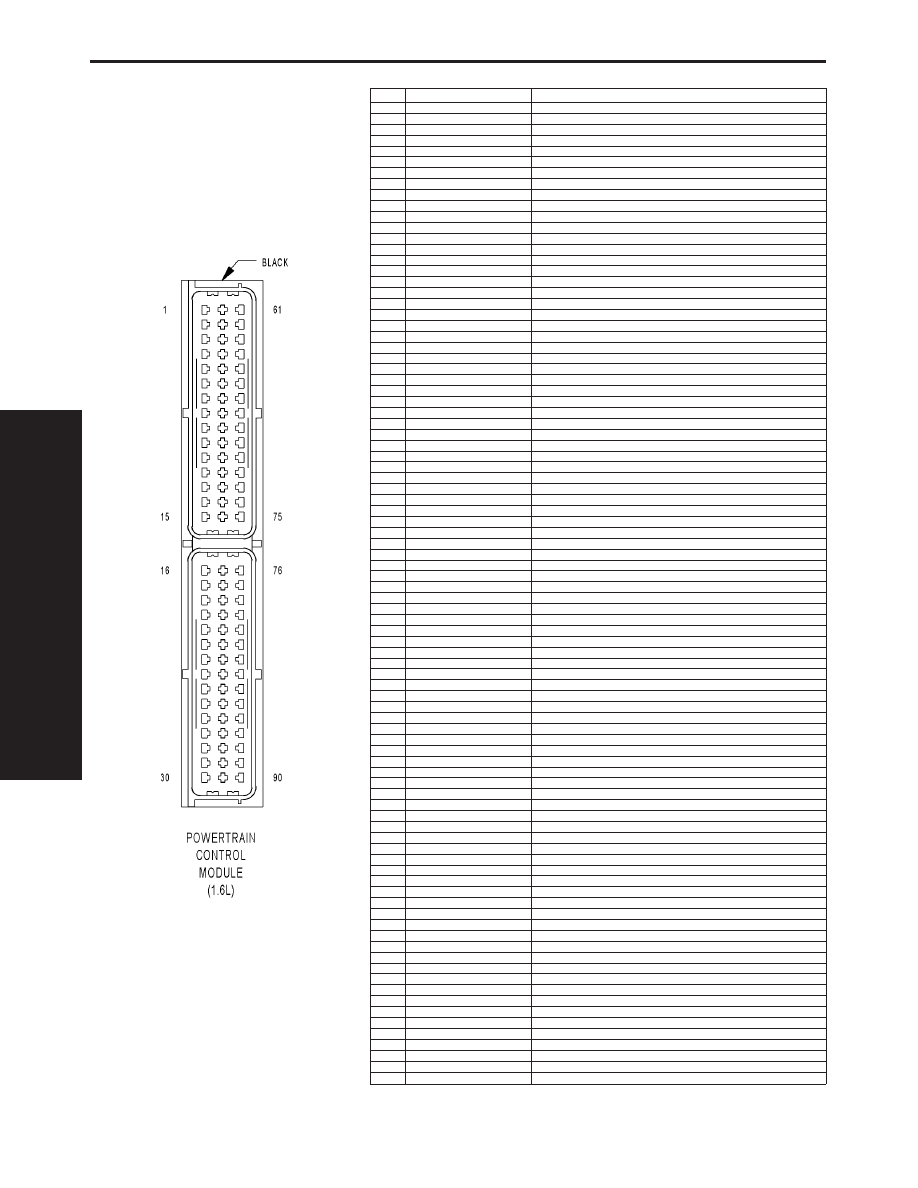

POWERTRAIN CONTROL MODULE (1.6L) - BLACK 90 WAY

CAV

CIRCUIT

FUNCTION

1

A14 18GY/WT

FUSED B(+)

2

-

-

3

-

-

4

-

-

5

C28 20DB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

6

D25 20VT/YL

PCI BUS

7

K81 20DB/DG

ACCELERATOR PEDAL POSITION SENSOR NO. 2 SIGNAL

8

C22 18BR/WT

A/C HIGH PRESSURE SIGNAL

9

K921 20RD

INLET AIR TEMPERATURE SENSOR GROUND

10

N907 20BR/OR

VEHICLE SPEED SENSOR GROUND

11

K901 20DB/VT

MANIFOLD ABSOLUTE PRESSURE SENSOR GROUND

12

F858 20DG/LG

ACCELERATOR PEDAL POSITION SENSOR NO. 1 5 VOLT SUPPLY

13

F859 20DG/PK

ACCELERATOR PEDAL POSITION SENSOR NO. 2 5 VOLT SUPPLY

14

F855 18OR/PK

THROTTLE POSITION SENSOR 5 VOLT SUPPLY

15

-

-

16

K1 20DG/RD

MANIFOLD ABSOLUTE PRESSURE SENSOR SIGNAL

17

K2 20TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

18

K41 20BK/DG

OXYGEN SENSOR 1/1 SIGNAL

19

K167 20BR/YL

ACCELERATOR PEDAL POSITION SENSOR NO. 1 GROUND

20

K42 20DB/LG

KNOCK SENSOR SIGNAL

21

K24 20GY/BK

CRANKSHAFT POSITION SENSOR SIGNAL

22

K981 20BR/DG

ACCELERATOR PEDAL POSITION SENSOR NO. 2 GROUND

23

K922 20DB/OR

THROTTLE POSITION SENSOR GROUND

24

K902 20BR/DG

OXYGEN SENSOR 1/1 GROUND

25

K924 20BR/WT

CRANKSHAFT POSITION SENSOR GROUND

26

K45 20BK/VT

KNOCK SENSOR GROUND

27

-

-

28

Z12 18BK/TN

GROUND

29

Z12 18BK/TN

GROUND

30

K17 18DB/TN

IGNITION COIL NO. 2 DRIVER

31

V50 20VT/OR

ELECTRONIC THROTTLE CONTROL POSITIVE MOTOR CONTROL

32

V51 20WT

ELECTRONIC THROTTLE CONTROL NEGATIVE MOTOR CONTROL

33

K4 20BK/LB

ENGINE COOLANT TEMPERATURE SENSOR GROUND

34

K51 20DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

35

K90 20TN

STARTER MOTOR RELAY CONTROL

36

C24 20YL/RD

LOW SPEED RADIATOR FAN RELAY CONTROL

37

-

-

38

-

-

39

K10 20DB/OR

STEERING PRESSURE SWITCH SIGNAL

40

G9 20GY/BK

RED BRAKE WARNING INDICATOR DRIVER

41

D20 20LG

SCI RECEIVE

42

K944 20BR/GY

CAMSHAFT POSITION SENSOR GROUND

43

F854 20GY/PK

CAMSHAFT POSITION SENSOR 5 VOLT SUPPLY

44

K7 20OR

CRANKSHAFT POSITION SENSOR 5 VOLT SUPPLY

45

F857 20OR/PK

VEHICLE SPEED SENSOR 5V SUPPLY

46

K22 20OR/DB

THROTTLE POSITION SENSOR SIGNAL NO. 1

47

K141 20TN/WT

OXYGEN SENSOR 1/2 SIGNAL

48

-

-

49

K44 20TN/YL

CAMSHAFT POSITION SENSOR SIGNAL

50

G6 20GY

ENGINE OIL PRESSURE SWITCH SIGNAL

51

-

-

52

-

-

53

K904 20DB/DG

OXYGEN SENSOR 1/2 GROUND

54

K11 18WT/DB

FUEL INJECTOR NO. 1 DRIVER

55

K52 20PK/BK

EVAP/PURGE SOLENOID CONTROL

56

-

-

57

-

-

58

-

-

59

Z12 18BK/TN

GROUND

60

K19 18BK/GY

IGNITION COIL NO. 1 DRIVER

61

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

62

-

-

63

-

-

64

-

-

65

C27 20DB/PK

HIGH SPEED RADIATOR FAN RELAY CONTROL

66

K31 20BR

FUEL PUMP RELAY CONTROL

67

-

-

68

L50 20WT/TN

BRAKE LAMP SWITCH OUTPUT

69

K119 20LG/BK

CLUTCH UPSTOP SWITCH SIGNAL

70

T141 20YL/RD

CLUTCH INTERLOCK SWITCH SIGNAL

71

K29 20WT/PK

BRAKE LAMP SWITCH SIGNAL

72

K21 20BK/RD

INLET AIR TEMPERATURE SENSOR SIGNAL

73

D21 20PK

SCI TRANSMIT

74

K80 20BK/LG

ACCELERATOR PEDAL POSITION SENSOR NO. 1 SIGNAL

75

K6 18VT/WT

MANIFOLD ABSOLUTE PRESSURE SENSOR 5V SUPPLY

76

-

-

77

K122 20DB/GY

THROTTLE POSITION SENSOR SIGNAL NO. 2

78

-

-

79

G7 20WT/OR

VEHICLE SPEED SENSOR SIGNAL

80

-

-

81

K79 18OR/RD

OXYGEN SENSOR 1/1 CONTROL

82

K12 18TN

FUEL INJECTOR NO. 2 DRIVER

83

K13 18YL/WT

FUEL INJECTOR NO. 3 DRIVER

84

K14 18LB/BR

FUEL INJECTOR NO. 4 DRIVER

85

K199 18BR/VT

OXYGEN SENSOR 1/2 CONTROL

86

-

-

87

-

-

88

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

89

K20 18DG

GENERATOR FIELD CONTROL

90

Z12 18BK/TN

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

600

CONNECTOR PINOUTS

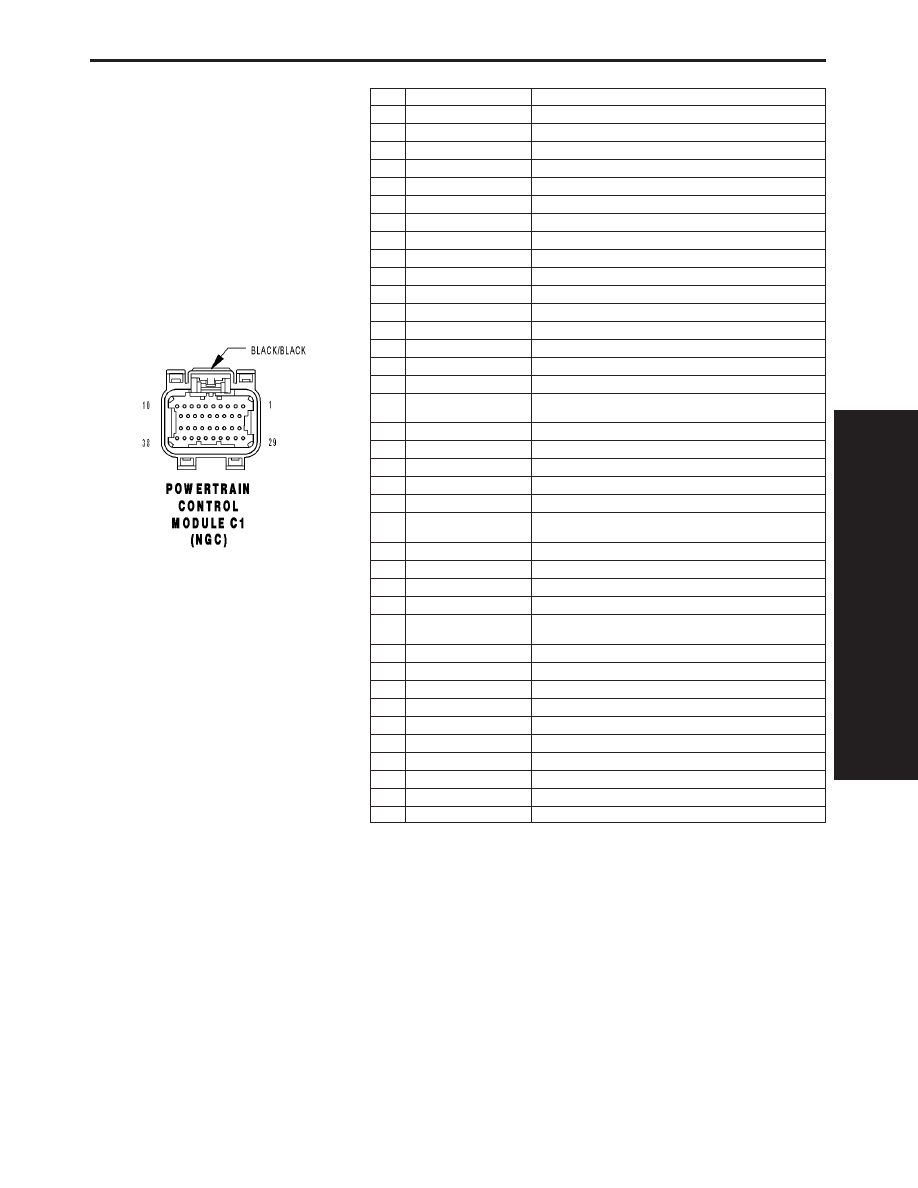

POWERTRAIN CONTROL MODULE C1 (NGC) - BLACK/BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

Z12 16BK/TN

GROUND

10

-

-

11

F12 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F11 20RD/WT (EATX)

FUSED IGNITION SWITCH OUTPUT (UNLOCK-RUN-START)

13

G7 20WT/OR (MTX)

VEHICLE SPEED SIGNAL

14

G9 20GY/BK

RED BRAKE WARNING INDICATOR DRIVER

15

K55 18LB (2.4L TURBO)

TIP SOL CONTROL

16

-

-

17

K150 18DB/YL (2.4L
TURBO)

SURGE SOL CONTROL

18

Z12 16BK/TN

GROUND

19

-

-

20

G6 20GY

OIL PRESSURE SIGNAL

21

-

-

22

K145 20BR/OR

AAT SIGNAL

23

K153 20DB/LG (2.4L
TURBO)

TIP SIGNAL

24

-

-

25

D20 20LG

SCI RECEIVE

26

D6 20PK/LB (EATX)

SCI RECEIVE (TCM)

27

K6 20VT/WT (2.4L TURBO)

5 VOLT SUPPLY

28

K137 18DB/GY (2.4L
TURBO)

WASTEGATE SOL CONTROL

29

A14 18RD/WT

FUSED B(+)

30

A41 16YL

FUSED IGNITION SWITCH OUTPUT (START)

31

-

-

32

-

-

33

-

-

34

-

-

35

-

-

36

D21 20PK

SCI TRANSMIT

37

D15 20WT/DG (EATX)

SCI TRANSMIT (TCM)

38

D25 18VT/YL

PCI BUS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

601

CONNECTOR PINOUTS
