Chrysler PT Cruiser. Manual - part 199

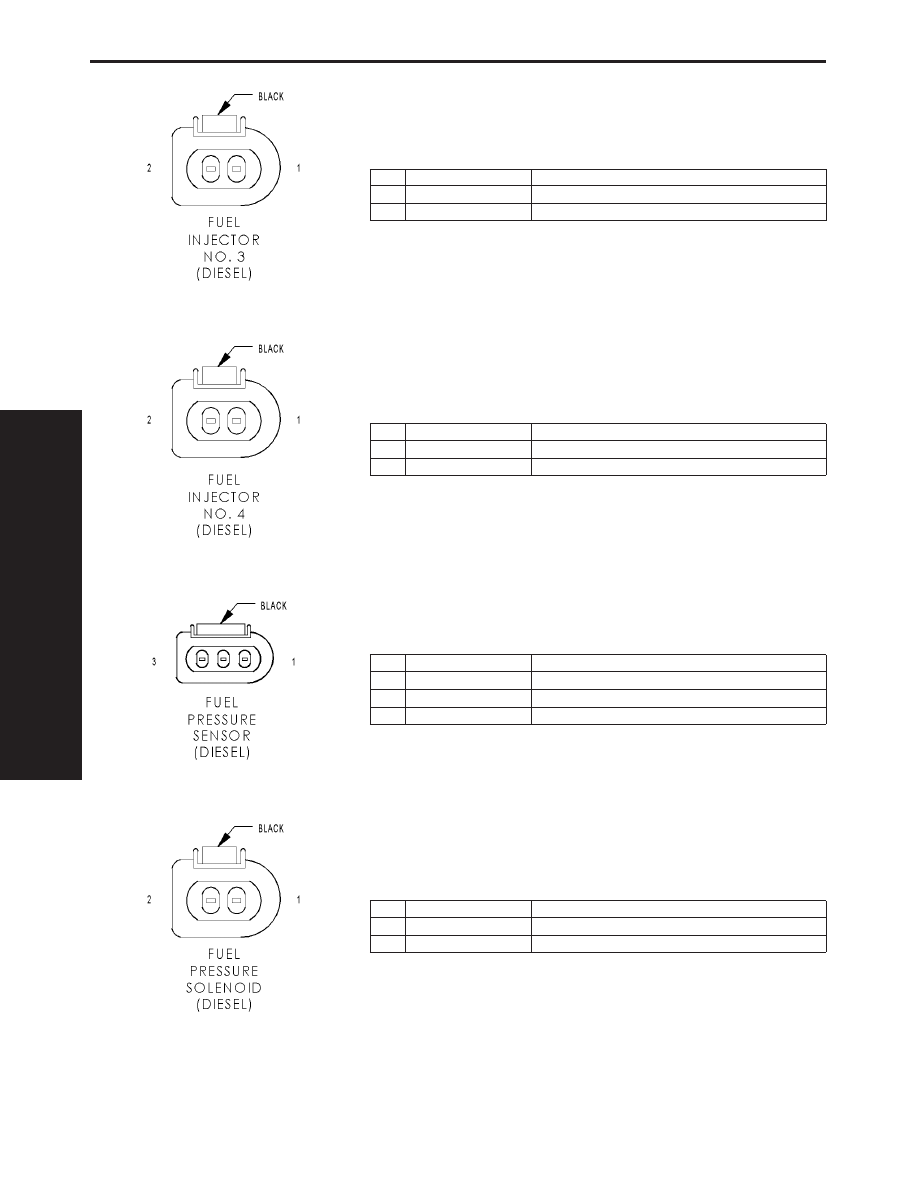

FUEL INJECTOR NO. 3 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K13 12BK/RD

FUEL INJECTOR NO. 3 CONTROL

2

K63 12LB

COMMON INJECTOR DRIVER

FUEL INJECTOR NO. 4 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K14 12BK/YL

FUEL INJECTOR NO. 4 CONTROL

2

K63 12BK

COMMON INJECTOR DRIVER

FUEL PRESSURE SENSOR (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

N920 20BR/GY

FUEL PRESSURE SENSOR GROUND

2

N20 20LG/VT

FUEL PRESSURE SENSOR SIGNAL

3

Y99 20RD/LB

FUEL PRESSURE SENSOR 5 VOLT SUPPLY

FUEL PRESSURE SOLENOID (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K46 20BK/WT

FUEL PRESSURE SOLENOID CONTROL

2

A142 20RD/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

276

CONNECTOR PINOUTS

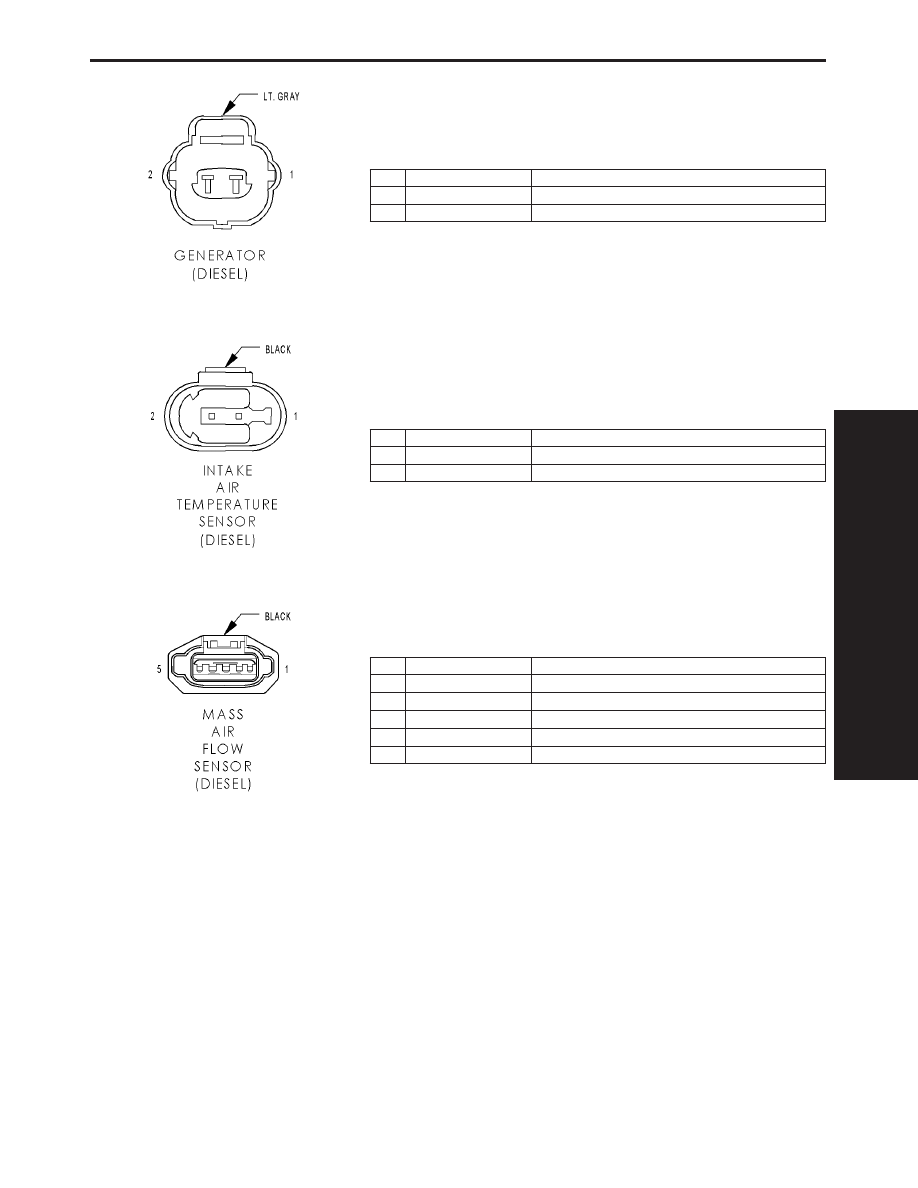

GENERATOR (DIESEL) - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K20 12LB/WT

GENERATOR FIELD CONTROL

2

A142 20RD/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

INTAKE AIR TEMPERATURE SENSOR (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K121 20BR/WT

SENSOR GROUND

2

K48 20LG/WT

INTAKE AIR TEMPERATURE SENSOR SIGNAL

MASS AIR FLOW SENSOR (DIESEL) - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

K21 20YL/LG

AMBIENT AIR TEMPERATURE SENSOR SIGNAL

2

A142 20RD/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

K957 20BR

MASS AIR FLOW SENSOR GROUND

4

F859 20LG/PK

SENSOR REFERENCE VOLTAGE A

5

K155 20YL/WT

MASS AIR FLOW SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

277

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

278

CONNECTOR PINOUTS

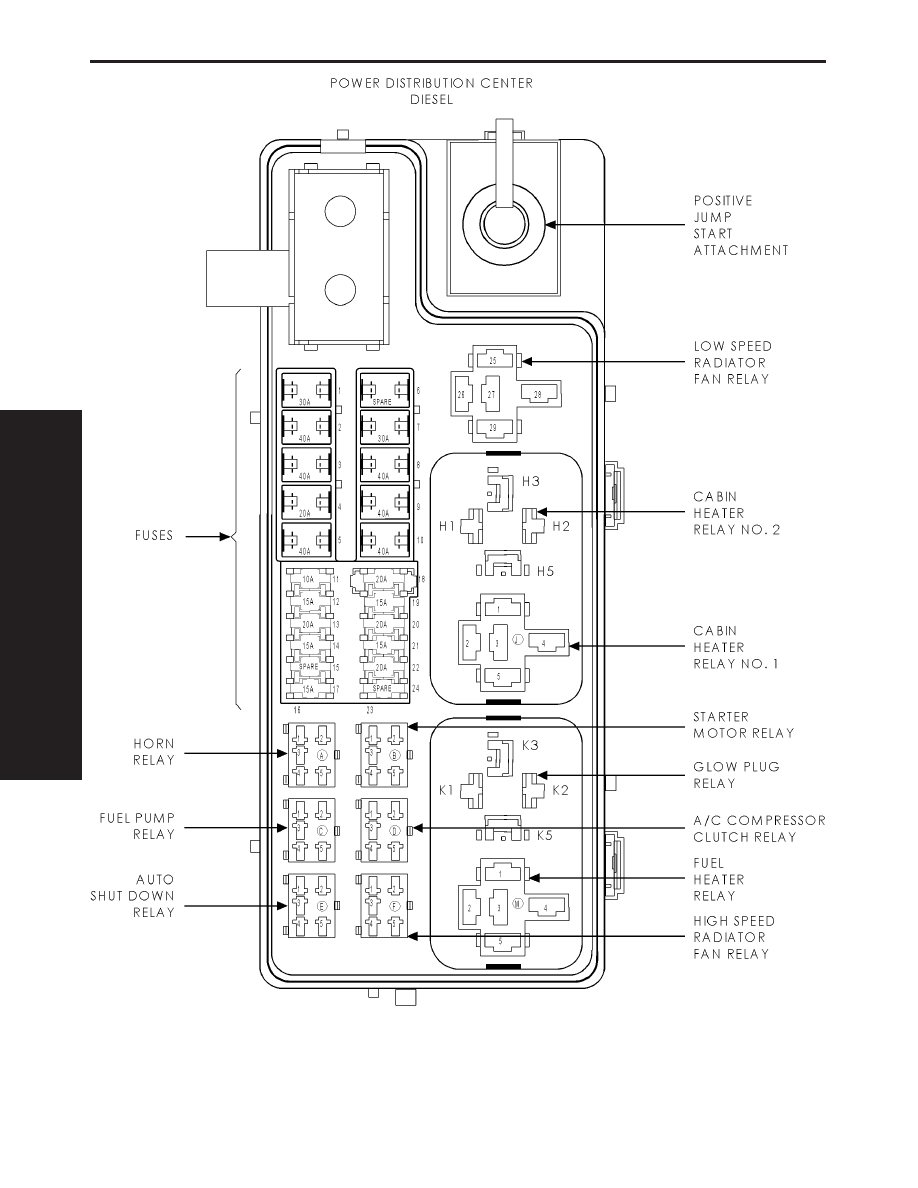

FUEL HEATER RELAY (DIESEL)

CAV

CIRCUIT

FUNCTION

M1

A141 16DG/WT (LHD)

FUEL PUMP RELAY OUTPUT

M1

A141 20DG/WT (RHD)

FUEL PUMP RELAY OUTPUT

M2

A93 14RD/BK

FUEL HEATER RELAY OUTPUT

M3

-

-

M4

A193 14RD/DB

FUSED B(+)

M5

Z12 20BK/TN

GROUND

GLOW PLUG RELAY (DIESEL)

CAV

CIRCUIT

FUNCTION

K1

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

K2

K152 20WT

GLOW PLUG RELAY CONTROL

K3

A54 10RD

FUSED B(+)

K4

-

-

K5

K154 10GY

GLOW PLUG RELAY OUTPUT

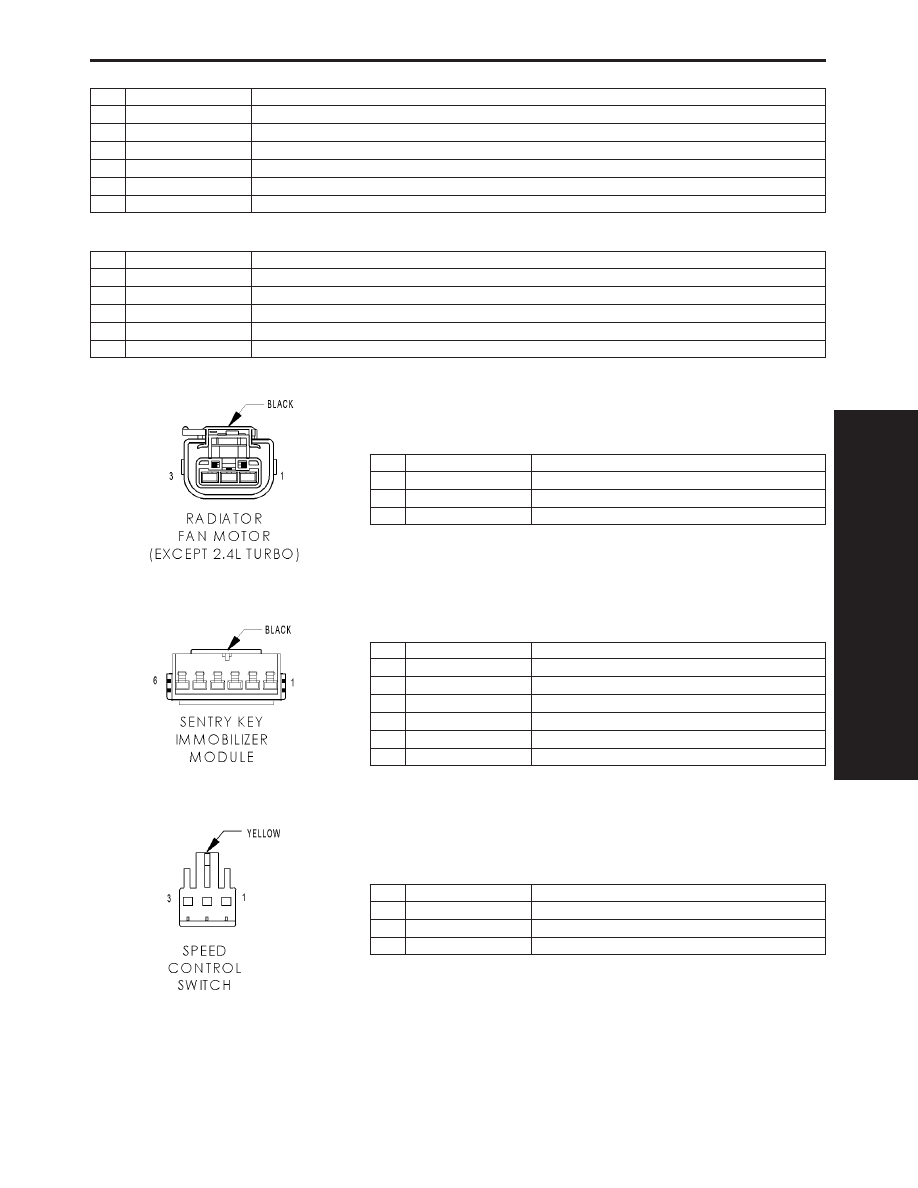

RADIATOR FAN MOTOR (EXCEPT 2.4L TURBO) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

C23 12DG

LOW SPEED RADIATOR FAN RELAY OUTPUT

2

Z1 12BK

GROUND

3

C25 12YL

HIGH SPEED RADIATOR FAN RELAY OUTPUT

SENTRY KEY IMMOBILIZER MODULE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/YL

PCI BUS

3

-

-

4

G5 20DB/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

Z2 20BK/LG

GROUND

6

M1 18PK

FUSED B(+)

SPEED CONTROL SWITCH - YELLOW 3 WAY

CAV

CIRCUIT

FUNCTION

1

V131 20BK/LG

SPEED CONTROL SWITCH SIGNAL

2

-

-

3

Z123 20RD/TN

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

279

CONNECTOR PINOUTS
