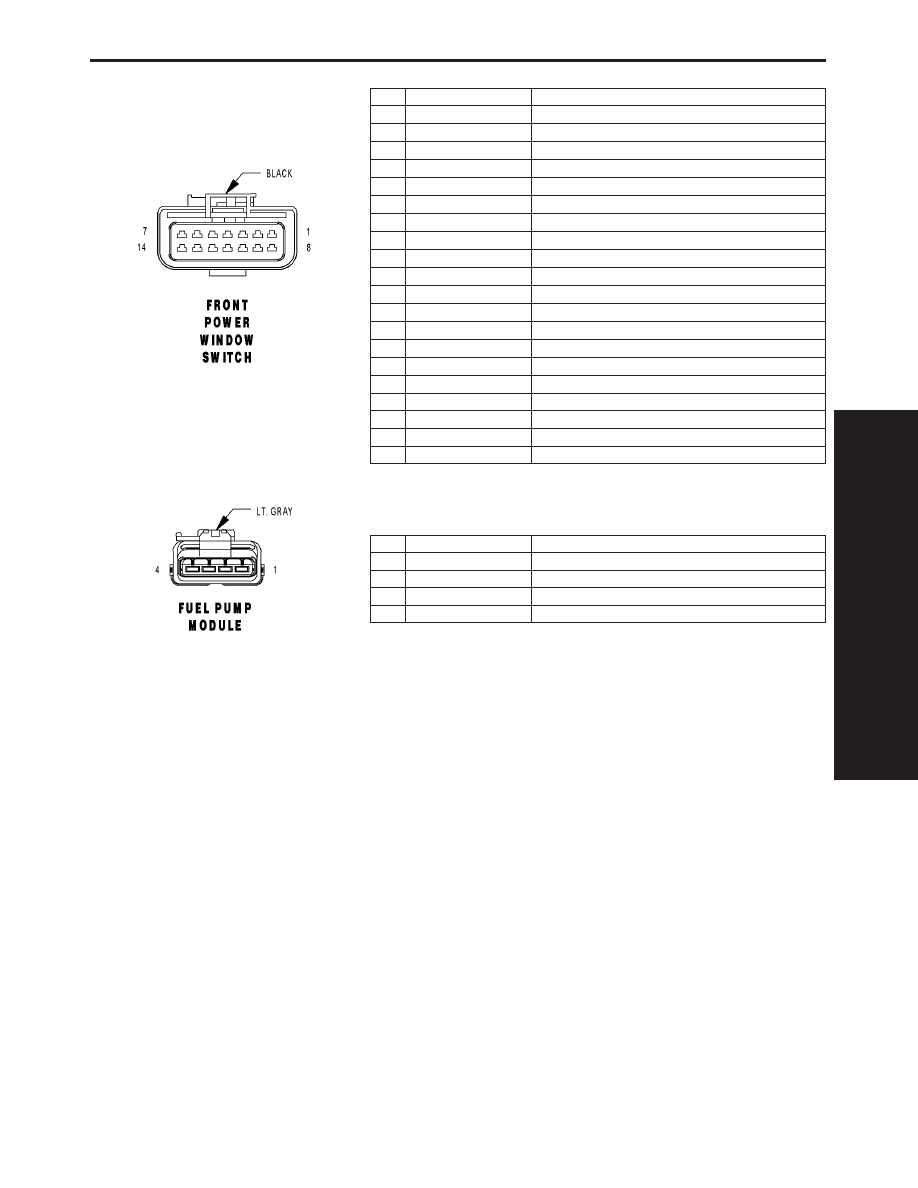

FRONT POWER WINDOW SWITCH - BLACK 14 WAY

CAV

CIRCUIT

FUNCTION

1

Q18 14GY/BK (PT44)

MASTER RIGHT REAR WINDOW DRIVER (UP)

2

Q28 14DG/WT (PT44)

MASTER RIGHT REAR WINDOW DRIVER (DOWN)

3

Q336 20OR/GY (PT27)

PASSENGER FRONT WINDOW SWITCH MUX

3

Q22 14VT/WT (PT44)

RIGHT FRONT WINDOW DRIVER (DOWN)

4

Q335 20OR/LG (PT27)

DRIVER FRONT WINDOW SWITCH MUX

4

Z1 14BK (PT44)

GROUND

5

Q325 20OR/LB (PT27)

DRIVER REAR WINDOW SWITCH MUX

5

Q1 14YL (PT44)

WINDOW SWITCH SUPPLY

6

E2 20OR (PT44)

PANEL LAMPS DRIVER

7

Q12 14BR/LB (PT44)

RIGHT FRONT WINDOW DRIVER (UP)

8

Q17 14DB/WT (PT44)

MASTER LEFT REAR WINDOW DRIVER (UP)

9

Q27 14RD/BK (PT44)

MASTER LEFT REAR WINDOW DRIVER (DOWN)

10

Q326 20OR/BR (PT27)

PASSENGER REAR WINDOW SWITCH MUX

11

-

-

12

Z2 20BK/LG (PT27)

GROUND

12

Z2 20BK/LG (PT27)

GROUND

12

F21 14TN (PT44)

FUSED IGNITION SWITCH OUTPUT (RUN)

13

E2 18OR (PT27)

PANEL LAMPS DRIVER

13

Q21 14WT (PT44)

LEFT FRONT WINDOW DRIVER (DOWN)

14

Q11 14LB (PT44)

LEFT FRONT WINDOW DRIVER (UP)

FUEL PUMP MODULE - LT. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 16BK

GROUND

2

Z2 20BK/LG

GROUND

3

G4 20DB

FUEL LEVEL SENSOR SIGNAL

4

A141 16DG/WT

FUEL PUMP RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

403

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

404

CONNECTOR PINOUTS

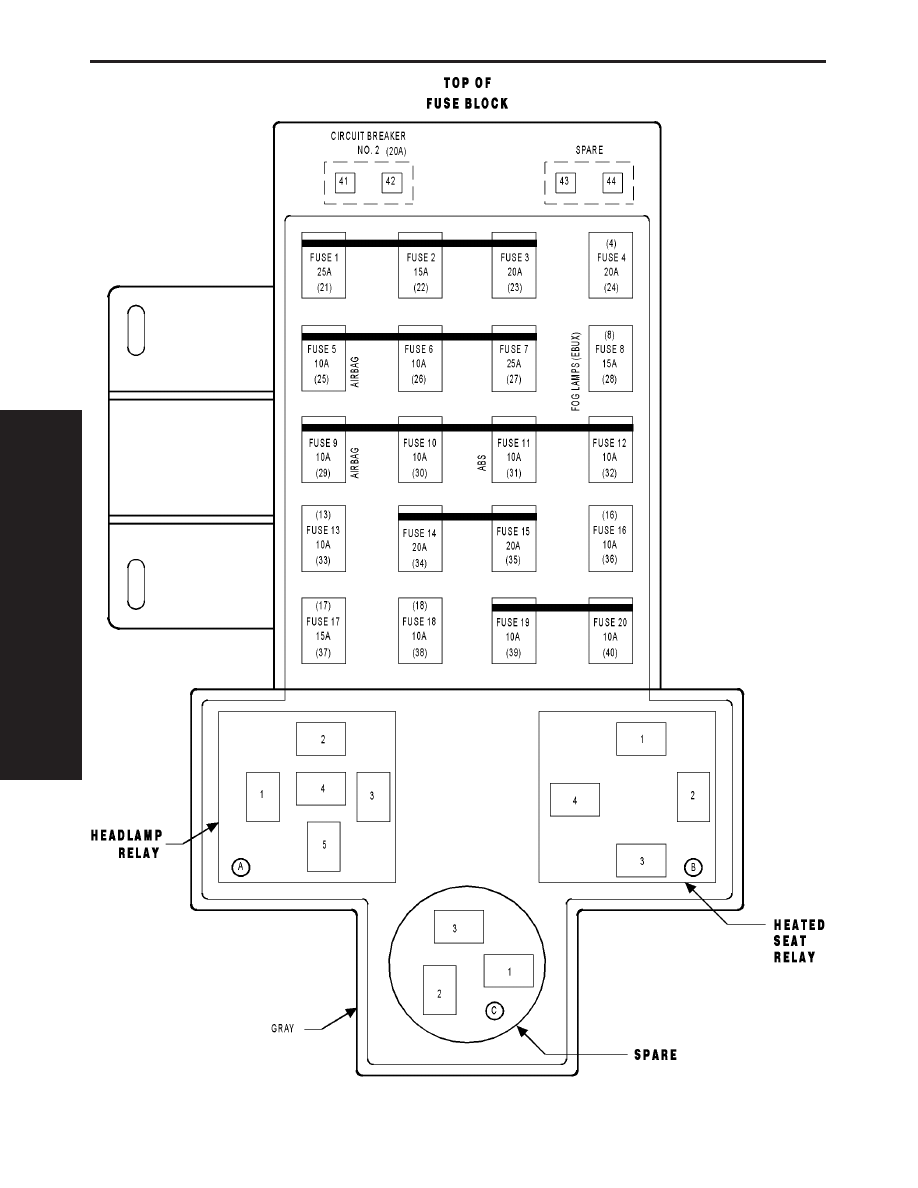

FUSES (FB)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

25A

F3 16LB/OR

FUSED B(+)

2

15A

F33 18PK/RD

FUSED B(+)

3

20A

F35 18RD

FUSED B(+)

4

20A

A120 16RD/LG (POWER SEATS)

FUSED B(+)

5

10A

F25 20TN/LG

FUSED IGNITION SWITCH OUTPUT (RUN)

6

10A

F20 18WT (PT27 HEATED SEATS)

FUSED IGNITION SWITCH OUTPUT (RUN)

6

10A

F20 20WT (PT44 EXCEPT EXPORT/EXCEPT HANDS FREE)

FUSED IGNITION SWITCH OUTPUT (RUN)

6

10A

F20 20WT (PT44)

FUSED IGNITION SWITCH OUTPUT (RUN)

7

25A

C1 14DG

FUSED IGNITION SWITCH OUTPUT (RUN)

8

15A

F39 18PK/LG (EXCEPT HEADLAMP LEVELING)

FUSED HEADLAMP RELAY OUTPUT

9

10A

F15 20DB/WT (EXCEPT HANDS FREE)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

9

10A

F15 20DG/WT (HANDS FREE)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

10

10A

G5 20DB/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

11

10A

F12 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

11

10A

F12 20DB/WT (MTX)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

10A

F18 20LG/BK (GAS EATX)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

10A

F18 20LG/BK (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

13

10A

M1 18PK

FUSED B(+)

14

20A

F10 18YL/RD

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

14

10A

X12 20RD/WT (HANDS FREE/LHD EXPORT)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

15

20A

L6 16RD/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

16

10A

A81 20DG/RD (AUTOSTICK)

FUSED B(+)

17

15A

F235 18RD (HEATED SEATS)

FUSED B(+)

18

10A

C16 20LB/YL (HEATED MIRRORS)

FUSED REAR WINDOW DEFOGGER SWITCH OUTPUT

18

10A

C16 20LB/YL (HEATED MIRRORS)

FUSED REAR WINDOW DEFOGGER SWITCH OUTPUT

19

10A

L44 16VT/RD

FUSED RIGHT LOW BEAM OUTPUT

20

10A

L43 16VT

FUSED LEFT LOW BEAM OUTPUT

20

10A

L43 18VT (HEADLAMP LEVELING)

FUSED LEFT LOW BEAM OUTPUT

HEADLAMP RELAY (LHD)

CAV

CIRCUIT

FUNCTION

A1

Z1 20BK

GROUND

A2

L4 16VT/WT

HEADLAMP RELAY OUTPUT

A3

L3 16RD/OR

HEADLAMP RELAY CONTROL

A4

F34 18TN/BK (EXCEPT
HEADLAMP LEVELING)

HEADLAMP RELAY OUTPUT

A5

F3 16LB/OR

FUSED B(+)

HEADLAMP RELAY (RHD)

CAV

CIRCUIT

FUNCTION

B1

Z1 20BK

GROUND

B2

L4 16VT/WT

HEADLAMP RELAY OUTPUT

B3

L3 16RD/OR

HEADLAMP RELAY CONTROL

B4

-

-

B5

F3 16LB/OR

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

405

CONNECTOR PINOUTS

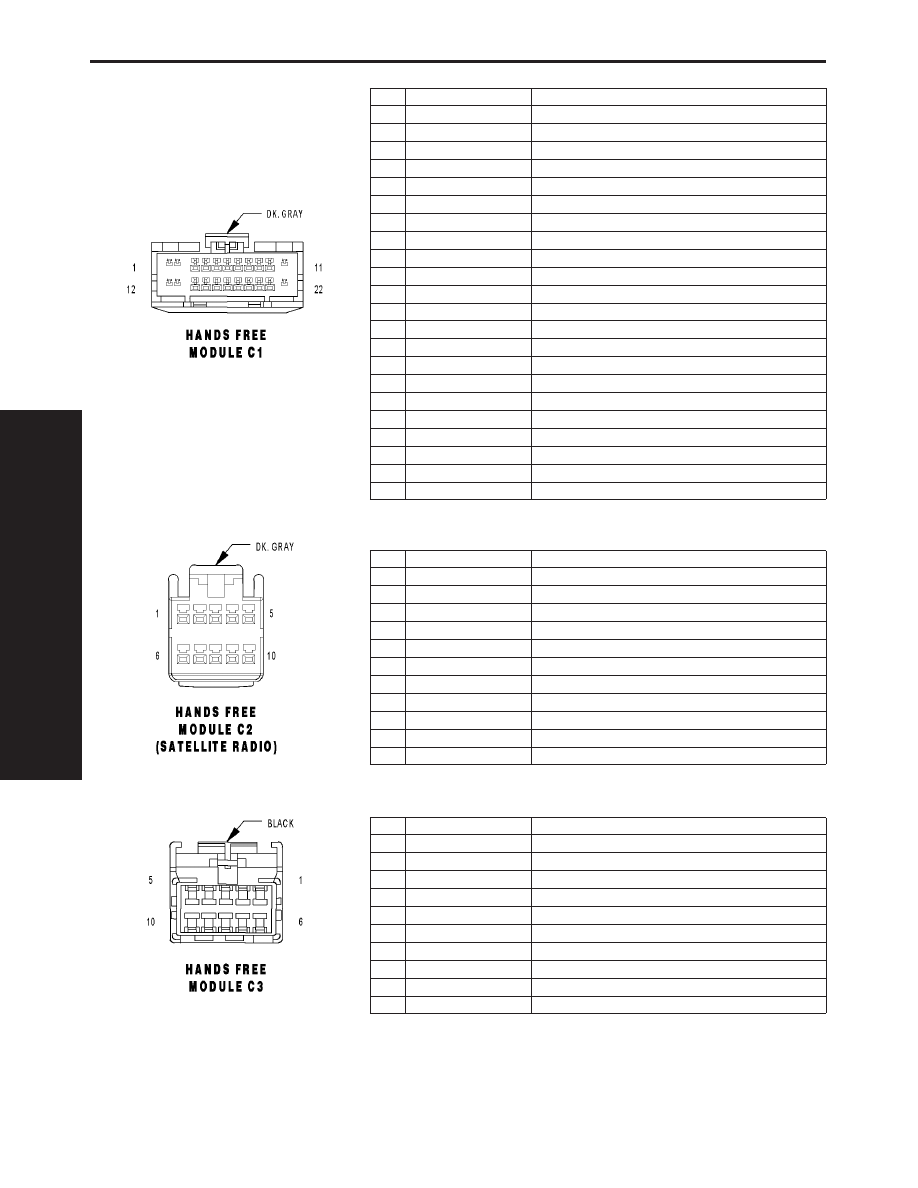

HANDS FREE MODULE C1 - DK. GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

M11 18PK/LB

FUSED B(+) (I.O.D.)

2

-

-

3

-

-

4

-

-

5

X722 20LB/DG

MICROPHONE 2 IN(+)

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

D25 20VT/YL

PCI BUS

15

X730 20BK/GY

VOICE RECOGNITION/PHONE SWITCH SIGNAL

16

X712 20BK/DG

MICROPHONE 1 IN(+)

17

X792 20BK/VT

MICROPHONE IN(-)

18

-

-

19

-

-

20

X793 20DG/YL

IGNITION RUN/ACC SIGNAL

21

X835 20BK/DB

SENSOR GROUND

22

Z9 20BK

GROUND

HANDS FREE MODULE C2 (SATELLITE RADIO) - DK. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

X416 20DG/YL

AUDIO MUX RIGHT

2

X916 20GY/OR

AUDIO RETURN

3

Z417 22DG/BK

SHIELD

3

Z417 22DG/BK

SHIELD

4

D25 20VT/YL

PCI BUS

5

X112 20RD

IGNITION RUN/ACC SIGNAL

6

X417 20DG/OR

AUDIO MUX LEFT

7

Z141 20BK/OR

GROUND

8

X481 20DG

AUDIO BUS

9

E14 20OR/TN

PANEL LAMPS DRIVER

10

X160 20YL

FUSED B(+)

HANDS FREE MODULE C3 - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

X112 20RD

IGNITION RUN/ACC SIGNAL

2

D25 20VT/YL

PCI BUS

3

-

-

4

Z9 20BK

AUDIO RETURN

5

X40 20GY/WT

AUDIO MUX RIGHT

6

X160 20YL

FUSED B(+)

7

E14 20OR/TN

PANEL LAMPS DRIVER

8

X481 20DG/YL

AUDIO BUS

9

Z17 20BK

GROUND

10

X41 20WT/DG

AUDIO MUX LEFT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

406

CONNECTOR PINOUTS
