Chrysler PT Cruiser. Manual - part 1038

LEFT BACK-UP LAMP - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L1 20VT/BK

BACK-UP LAMP SWITCH OUTPUT

2

Z1 20BK

GROUND

OUTPUT SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

T13 20DB/BK

SPEED SENSOR GROUND

2

T14 20LG/WT

OUTPUT SPEED SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

184

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

185

CONNECTOR PINOUTS

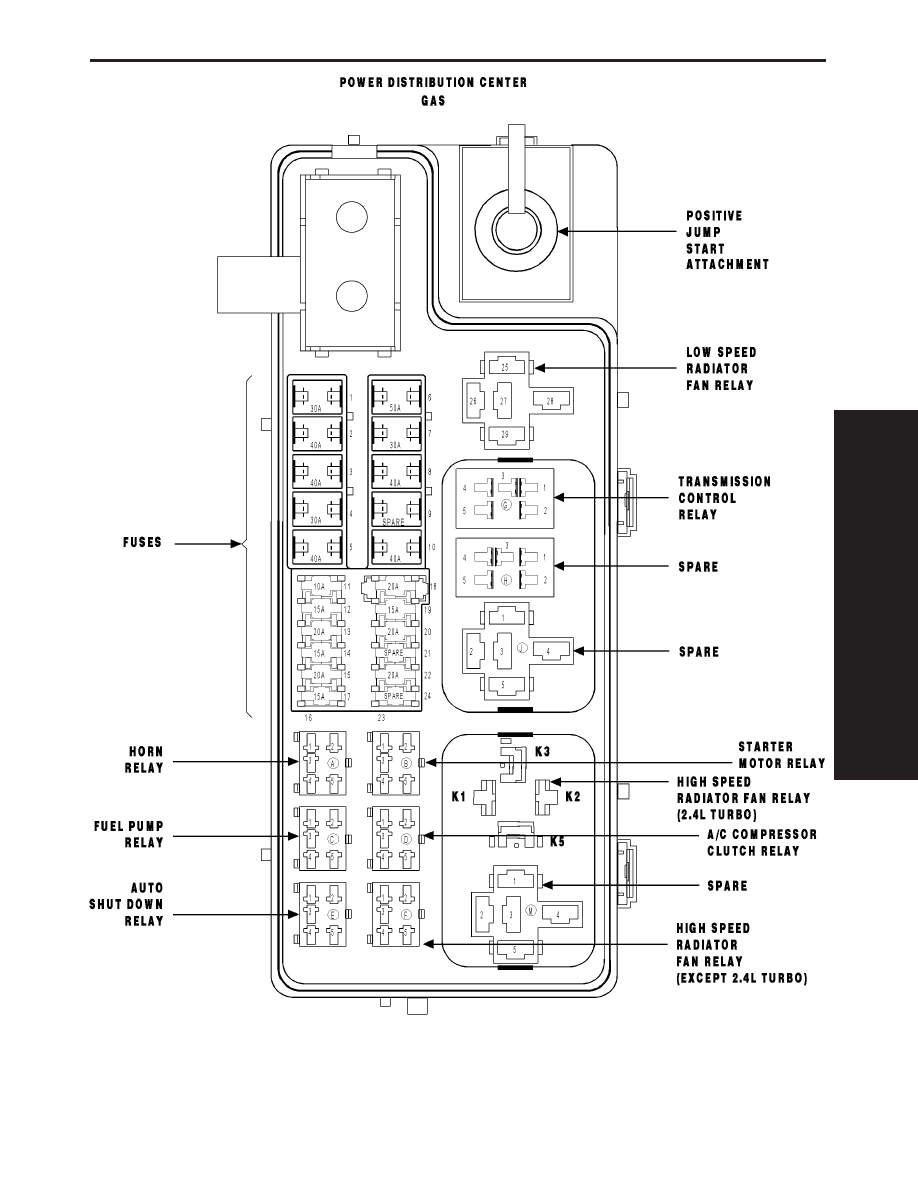

FUSES (PDC)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

30A

A1 14RD

FUSED B(+)

2

40A

A10 12RD/DG (ABS)

FUSED B(+)

3

40A

A2 12PK/BK

FUSED B(+)

4

30A

A35 14DB (POWER SEATS)

FUSED B(+)

5

40A

A16 12GY

FUSED B(+)

6

50A

A110 10VT/RD (2.4L TURBO)

FUSED B(+)

7

30A

A20 12RD/DB (ABS)

FUSED B(+)

8

40A

A4 12BK/PK

FUSED B(+)

9

40A

A122 12RD (DIESEL)

FUSED B(+)

9

40A

A25 12DB (POWER TOP)

FUSED B(+)

10

40A

A3 12RD/WT

FUSED B(+)

11

10A

A17 20RD/BK

FUSED B(+)

12

15A

F32 18PK/DB

FUSED B(+)

13

20A

A14 18RD/WT

FUSED B(+)

14

15A

F62 20RD

FUSED B(+)

14

15A

F62 20RD

FUSED B(+)

15

20A

A30 16RD/WT (EATX)

FUSED B(+)

16

15A

L3 16RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

17

15A

L33 16LG/BR

FUSED DIMMER SWITCH HIGH BEAM OUTPUT

18

20A

M11 16PK/LB

FUSED B(+)

19

15A

A15 18PK/DG

FUSED B(+)

20

20A

F1 16DB/BK

FUSED B(+)

21

15A

A140 16DG/WT (DIESEL)

FUSED B(+)

22

20A

F39 16PK/LG (EXPORT)

FUSED B(+)

23

-

-

-

24

-

-

-

TRANSMISSION CONTROL RELAY

CAV

CIRCUIT

FUNCTION

G1

T16 16RD

TRANSMISSION CONTROL RELAY OUTPUT

G2

Z1 20BK

GROUND

G3

-

-

G4

T15 20LG

TRANSMISSION CONTROL RELAY CONTROL

G5

A30 16RD/WT

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

186

CONNECTOR PINOUTS

POWERTRAIN CONTROL MODULE C1 (NGC) - BLACK/BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

Z12 16BK/TN

GROUND

10

-

-

11

F12 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F11 20RD/WT (EATX)

FUSED IGNITION SWITCH OUTPUT (UNLOCK-RUN-START)

13

G7 20WT/OR (MTX)

VEHICLE SPEED SIGNAL

14

G9 20GY/BK

RED BRAKE WARNING INDICATOR DRIVER

15

K55 18LB (2.4L TURBO)

TIP SOL CONTROL

16

-

-

17

K150 18DB/YL (2.4L
TURBO)

SURGE SOL CONTROL

18

Z12 16BK/TN

GROUND

19

-

-

20

G6 20GY

OIL PRESSURE SIGNAL

21

-

-

22

K145 20BR/OR

AAT SIGNAL

23

K153 20DB/LG (2.4L
TURBO)

TIP SIGNAL

24

-

-

25

D20 20LG

SCI RECEIVE

26

D6 20PK/LB (EATX)

SCI RECEIVE (TCM)

27

K6 20VT/WT (2.4L TURBO)

5 VOLT SUPPLY

28

K137 18DB/GY (2.4L
TURBO)

WASTEGATE SOL CONTROL

29

A14 18RD/WT

FUSED B(+)

30

A41 16YL

FUSED IGNITION SWITCH OUTPUT (START)

31

-

-

32

-

-

33

-

-

34

-

-

35

-

-

36

D21 20PK

SCI TRANSMIT

37

D15 20WT/DG (EATX)

SCI TRANSMIT (TCM)

38

D25 18VT/YL

PCI BUS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

187

CONNECTOR PINOUTS
