FRAME (Continued)

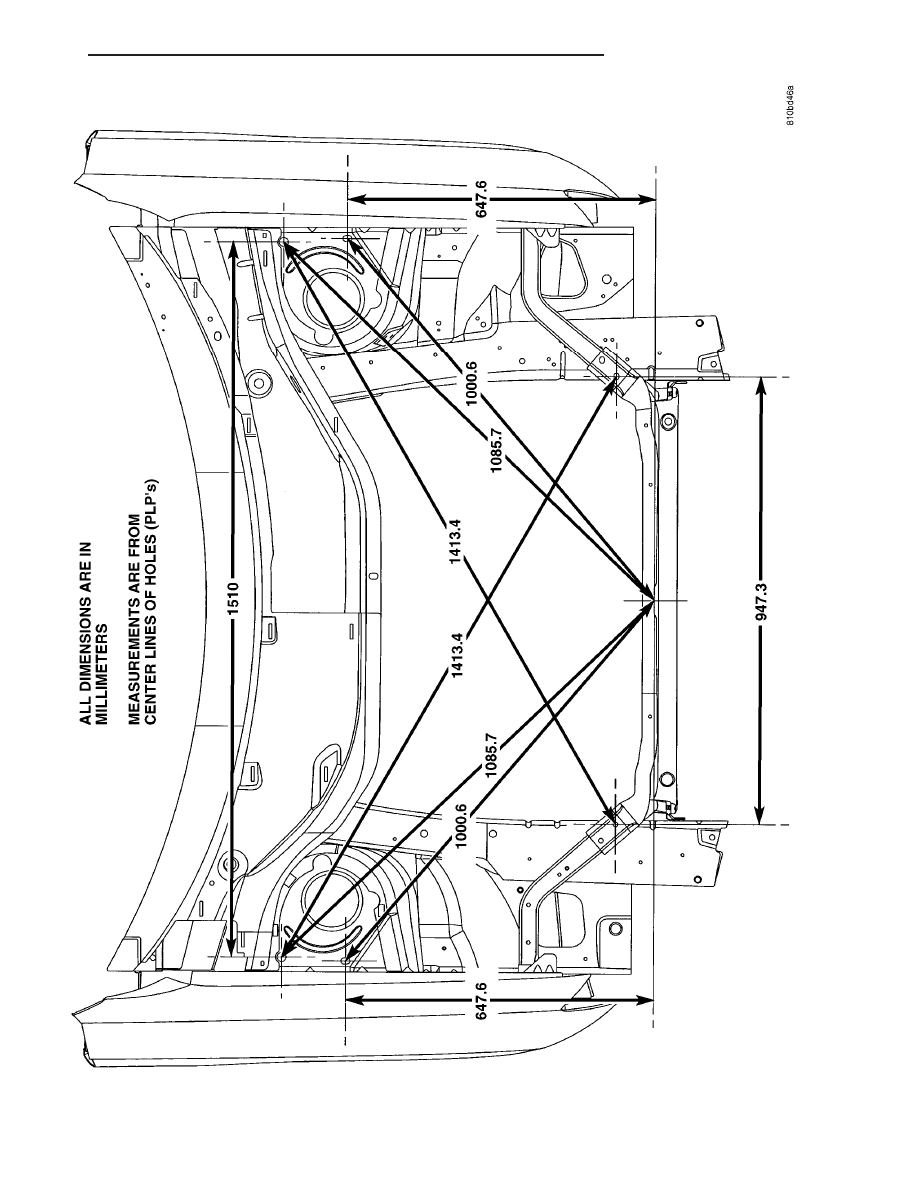

Fig.

26

FRAME

13 - 16

FRAME & BUMPERS

CS

FRAME (Continued)

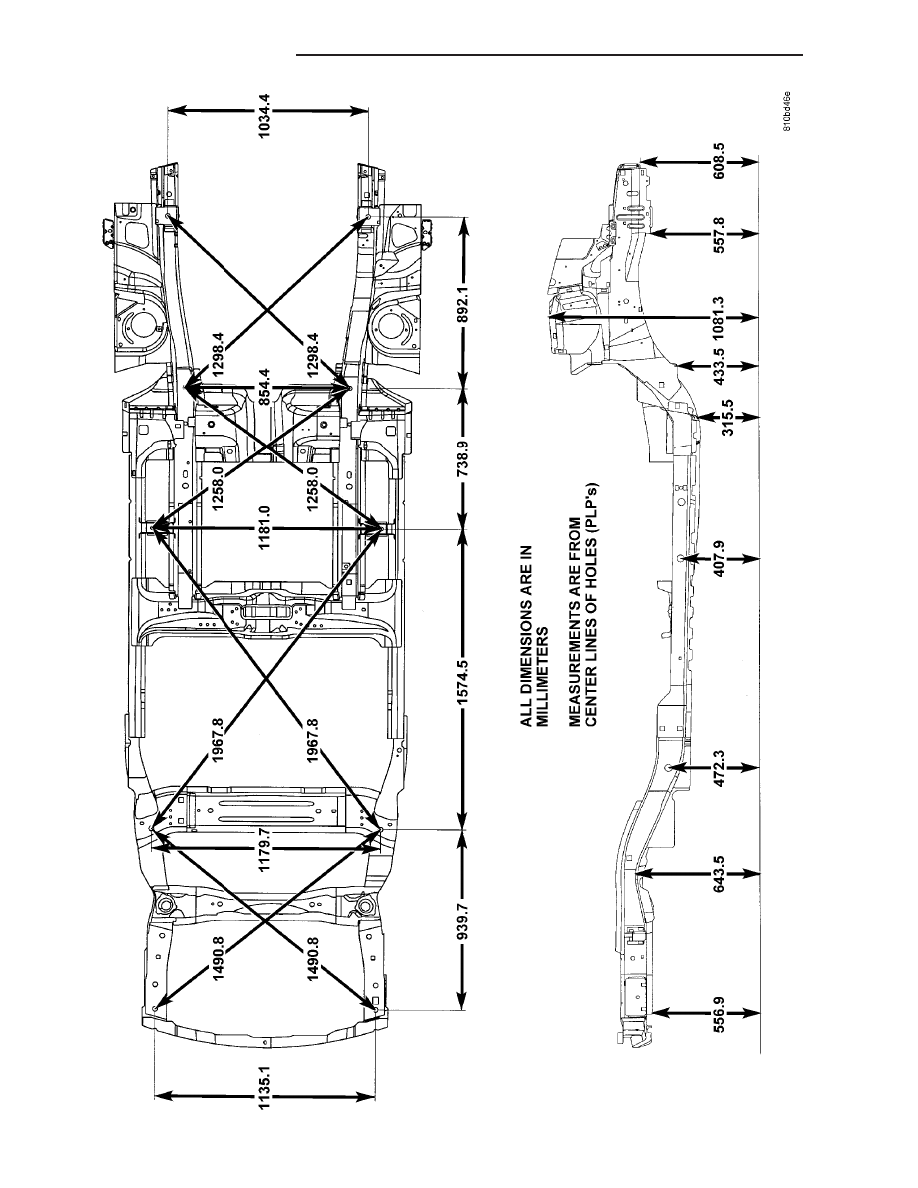

Fig. 27 ENGINE CRADLE AND BODY DIMENSIONS

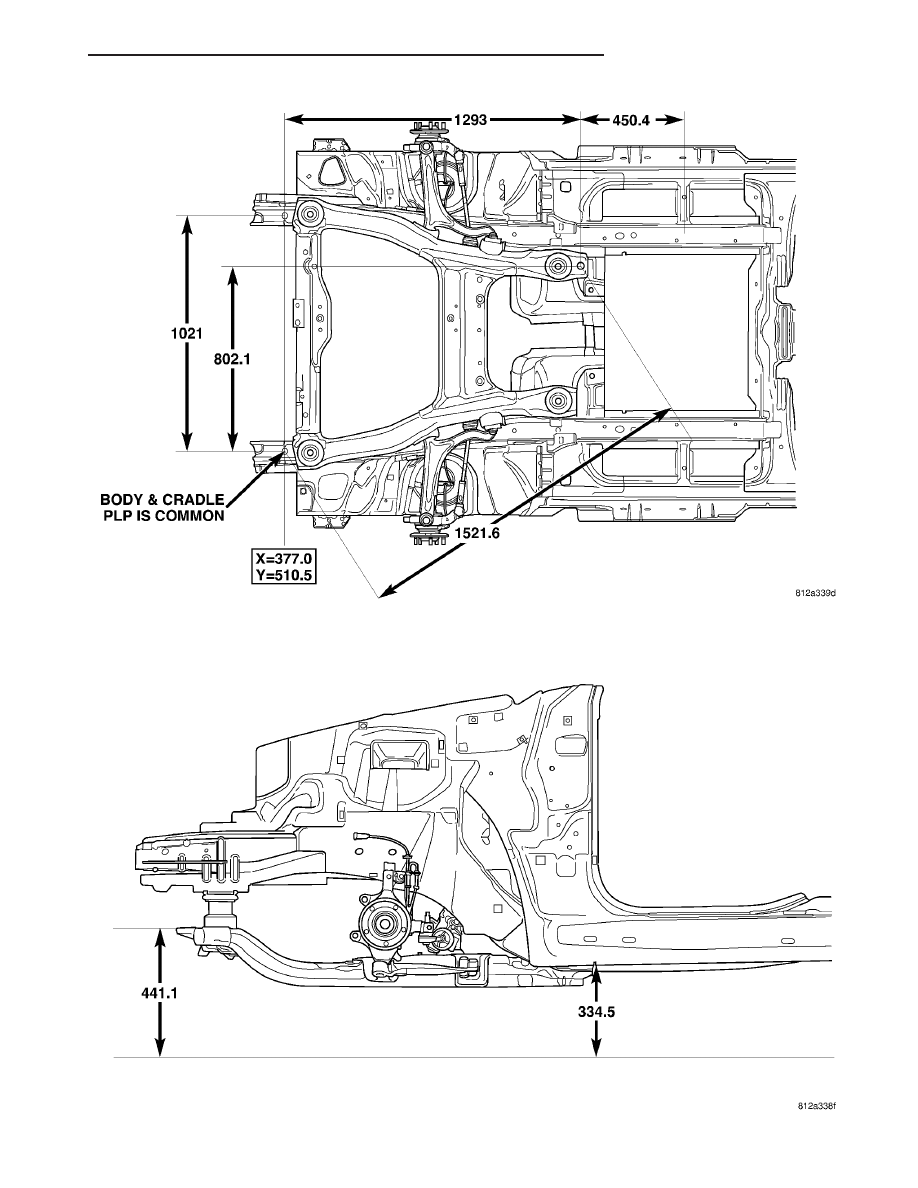

Fig. 28 ENGINE CRADLE CROSSMEMBER HEIGHT DIMENSIONS

CS

FRAME & BUMPERS

13 - 17

FRAME (Continued)

SPECIFICATIONS - TORQUE

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Front Cradle/Crossmember-to-Body Attaching Bolts

163

120

—

Front Engine Mount-to-Cradle Attaching Bolt

54

40

—

Rear Engine Mount-to-Cradle Attaching Bolt

54

40

—

Tuned Mass Damper-to-Cradle Mounting Bolt

68

50

Radiator Support Crossmember Attaching Bolts

51

38

—

Rear Crossmember Mounting Bolts

163

120

—

Rear Suspension Camber Link Bolt

68

50

—

Rear Suspension Compression Link Bolt

68

50

—

Rear Suspension Spring Link Bolt

129

95

—

Rear Suspension Tension Link Bolt

68

50

—

Rear Suspension Toe Link Nut

172

127

—

Rear Shock Absorber Lower Mounting Bolt

102

75

—

Propeller Shaft Rear Flange-to-Module Mounting Bolt

54

40

—

Wheel Mounting Nut

135

100

—

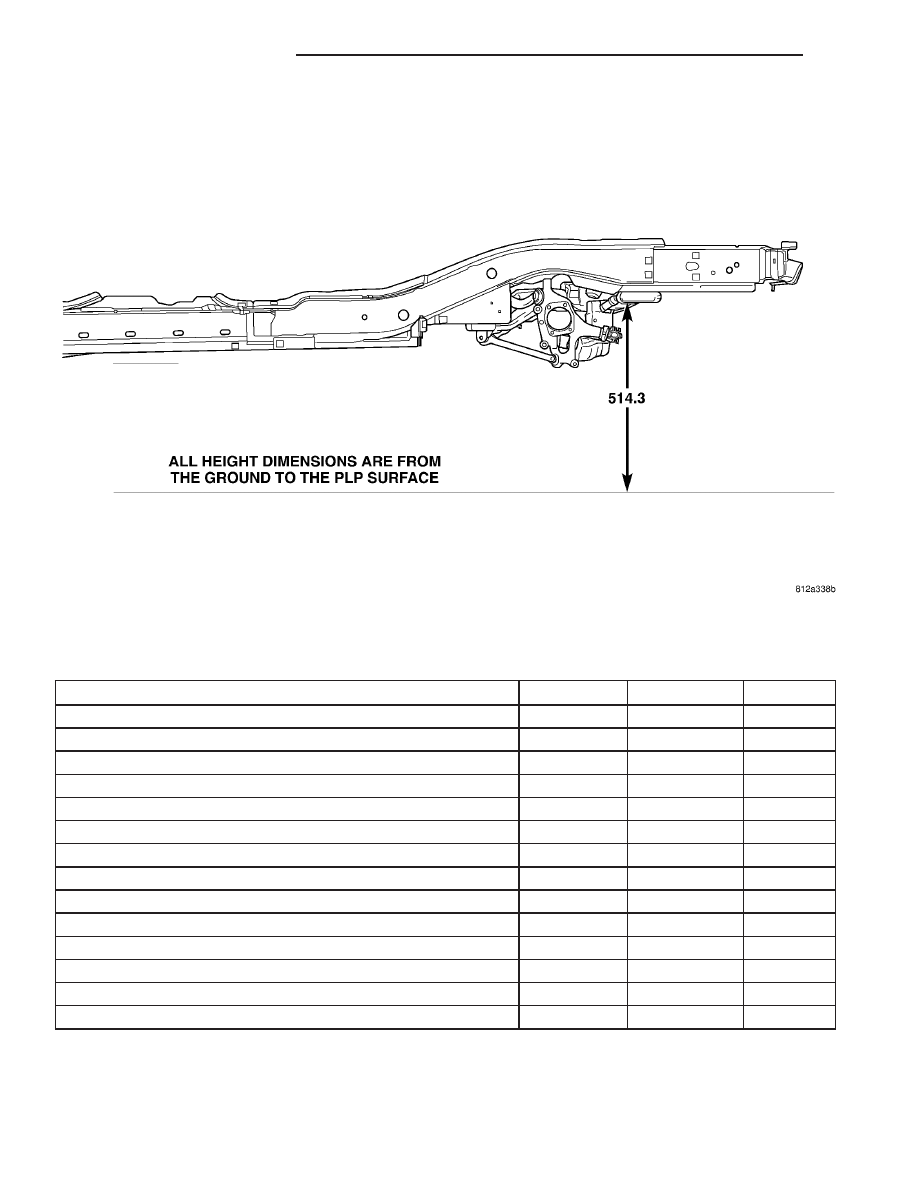

Fig. 29 REAR CROSSMEMBER HEIGHT DIMENSIONS

13 - 18

FRAME & BUMPERS

CS

FRAME (Continued)
