TEST 5A

REPAIRING VTSS INDICATOR LAMP DRIVER CIRCUIT

Perform TEST 1A Before Proceeding

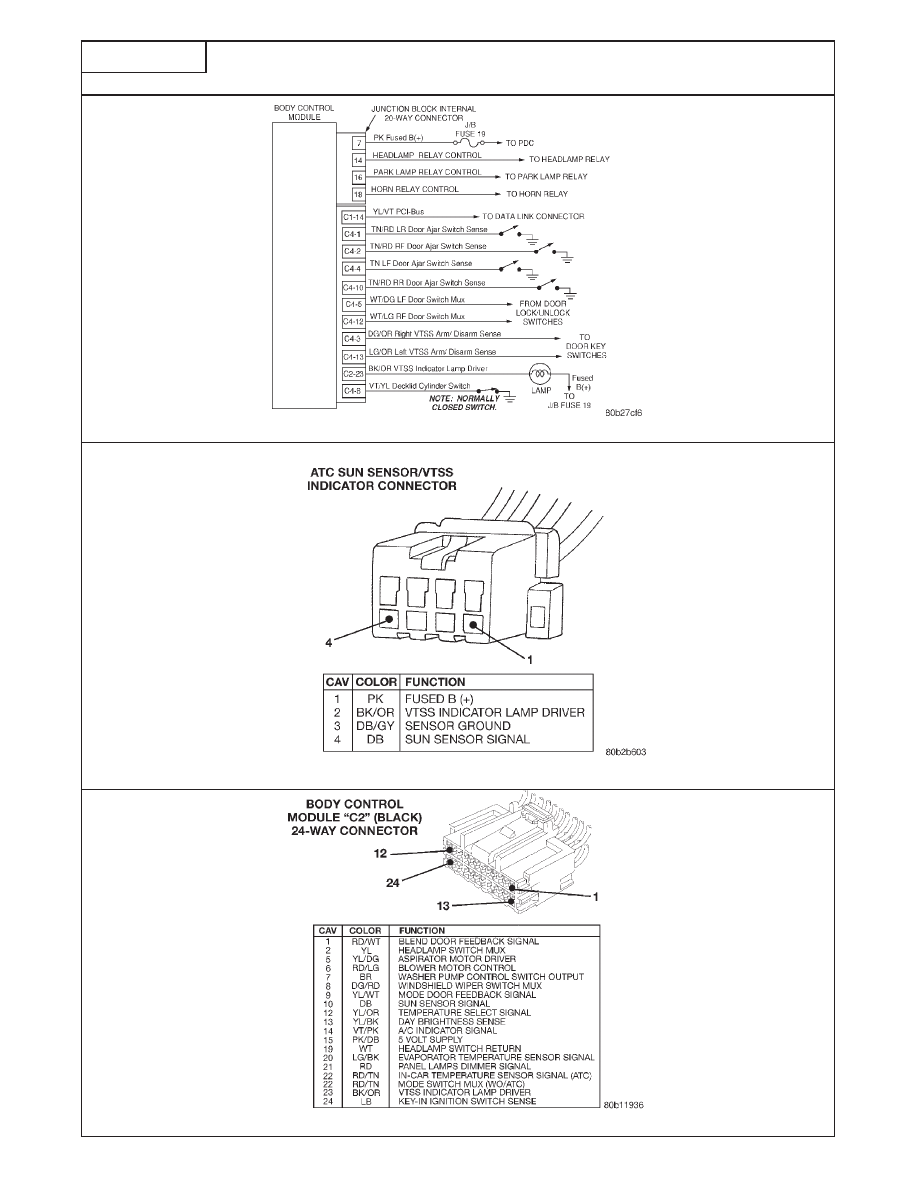

FIG. 1

FIG. 2

V
E

H

I

C

L

E

T

H

E

F
T

S
E

C
U
R

I

T

Y

S
Y
S

T

E

M

686

TEST 5A

REPAIRING VTSS INDICATOR LAMP DRIVER CIRCUIT

Perform TEST 1A Before Proceeding

*Perform Verification TEST VER-3A.

**Check connectors - Clean / repair as necessary.

NOTE: FOR LOCATION DISCONNECT

THE ATC

OF ALL COMPONENTS.

SUN SENSOR/VTSS

START TEST 5A.

INDICATOR HARNESS

CONNECTOR.**

SEE GENERAL INFO 4.0

WITH A VOLTMETER,

KEY ON. WITH THE

DOES THE VOLTAGE

MEASURE BETWEEN

DRB, ACTUATE THE

TOGGLE FROM BELOW

YES

REPLACE THE VTSS

FUSED B(+) AND THE

VTSS INDICATOR

2.0 VOLTS TO ABOVE

INDICATOR LAMP.*

VTSS INDICATOR LAMP

LAMP.

10.0 VOLTS?

DRIVER CKT. FIG. 1

NO

WITH A VOLTMETER,
MEASURE THE FUSED

IS THE VOLTAGE

NO

REPAIR THE OPEN

B(+) CIRCUIT.

ABOVE 10.0 VOLTS?

FUSED B(+)
CIRCUIT.*

FIG. 1

YES

USING A VOLTMETER,

REPAIR THE VTSS

MEASURE THE VTSS IS

THE VOLTAGE

YES

INDICATOR LAMP

INDICATOR LAMP ABOVE 1.0 VOLT?

DRIVER

CIRCUIT FOR A

DRIVER CIRCUIT.

SHORT TO VOLTAGE. IF

FIG. 1

OK, REPLACE BCM.*

NO

KEY OFF.

DISCONNECT THE

BCM "C2" HARNESS

CONNECTOR.**

USING AN OHMMETER,

THE BCM.

REPAIR THE OPEN

MEASURE THE VTSS

IS THE RESISTANCE

NO

VTSS INDICATOR

INDICATOR LAMP BELOW 5.0 OHMS?

LAMP

DRIVER

DRIVER CKT FROM THE

CIRCUIT.*

ATC SUN SENSOR...

YES

REPLACE THE BODY
CONTROL MODULE.*

TO

FIGS. 1 & 2

V
E

H

I

C

L

E

T

H

E

F
T

S
E

C
U
R

I

T

Y

S
Y
S

T

E

M

687

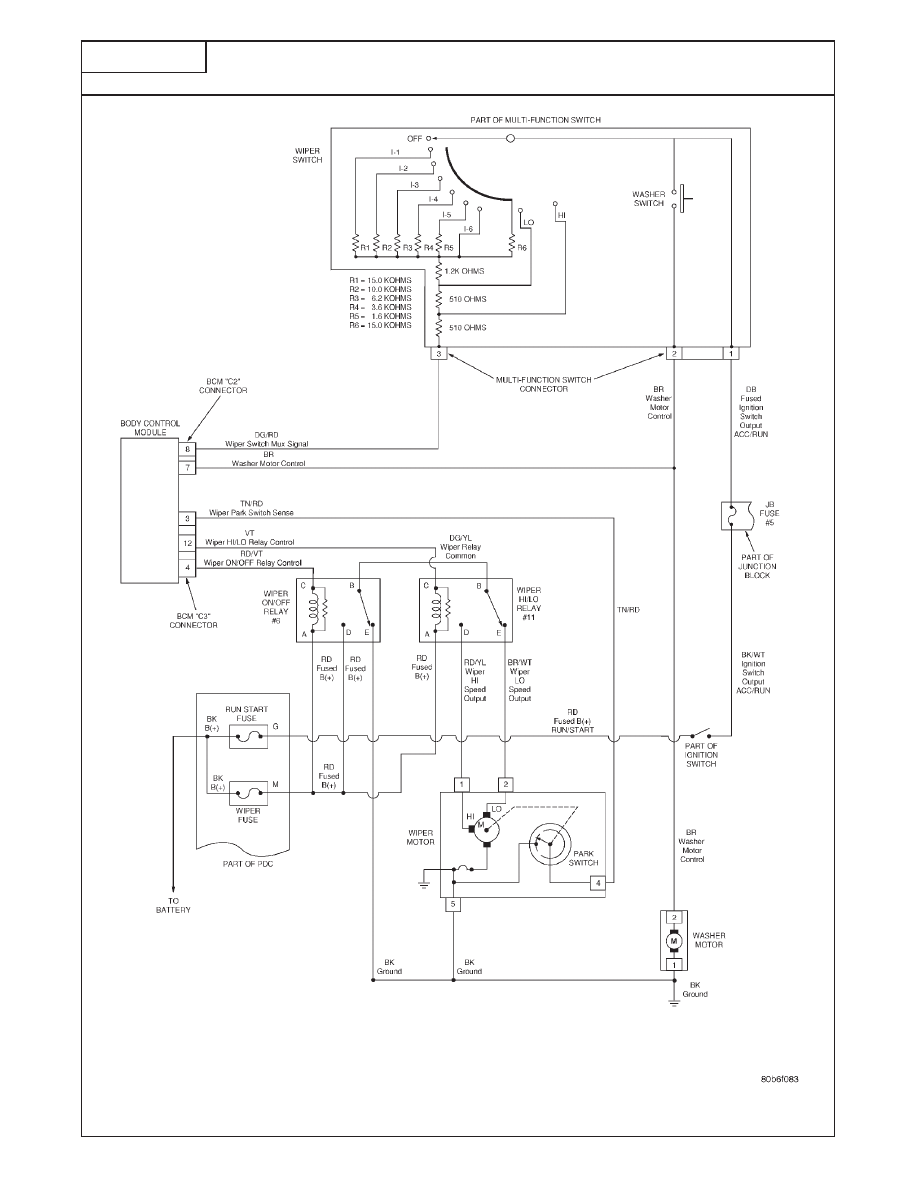

TEST 1A

IDENTIFYING WINDSHIELD WIPER SYSTEM PROBLEMS

Perform TEST SYMPTOM IDENTIFICATION 1A Before Proceeding

W

I

N
D

S

H

I

E

L

D

W

I

P
E

R

S
Y
S

T

E

M

688

TEST 1A

IDENTIFYING WINDSHIELD WIPER SYSTEM PROBLEMS

Perform TEST SYMPTOM IDENTIFICATION 1A Before Proceeding

Ensure there is communication with the ‘‘Body Control Module’’ (BCM), and the ‘‘Powertrain Control
Module’’ (PCM) before proceeding. If any communication problems are found . . .perform ‘‘Vehicle
Communication’’ TEST 1A.

Diagnostics for the wiper system are divided into two groups, diagnostic trouble codes and wiper
symptoms. With the ignition on, operate the wiper system in all of the following modes.

− High Speed Operation
− Low Speed Operation
− All Intermittent Switch Positions
− Turn wiper switch to the off position
− Wash Mode (with wiper off)

Verify the failure or the customer’s complaint and make sure the vehicle is experiencing the problem
at this time. Check for DTC’s first, if no codes are present proceed to the following symptoms listed
below.

DIAGNOSTIC TROUBLE CODES

PERFORM

Wiper On/Off Relay Control Circuit Open or Short Low . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 2A

Wiper Park Switch Failure/Wipers Run Continuously . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 3A

Wiper On/Off Relay Control Circuit Short High . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 4A

WIPER/WASHER SYMPTOMS

PERFORM

Wipers Not Working At All . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 5A

Wipers Not Working in the High Speed Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 6A

Wipers Not Working in the Low Speed Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 7A

Wipers Not Working in the Intermittent Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 8A

Wiper Wash Function Not Working Properly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 9A

Wipers Operate in High Speed Only . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 10A

Wipers Run Constantly With Ignition Off . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 3A

Headlamp Washers Not Working Properly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 11A

W

I

N
D

S

H

I

E

L

D

W

I

P
E

R

S
Y
S

T

E

M
